Giorno

Altezza di sbarco max m 5,69

Questo prodotto ha superato positivamente il collaudo dell’ente di controllo qualitativo tedesco TÜV secondo la Norma Europea sulle scale

Indica gli anni di validità della garanzia

Indica la portata massima, totale o al mq (area piano di calpestio). Eventuali piani di calpestio e scalette sono considerati parte della struttura stessa e non ne influenzano la portata

Tutti i nostri prodotti sono conformi all’utilizzo secondo il nuovo Decreto Legislativo sulla sicurezza n. 81 del 9 aprile 2008

Indica che il prodotto in acciaio é conforme alla normativa europea sulla saldatura

Indica conformità agli standard qualitativi europei in termini di dimensionamenti e resistenza

Ideale per uso professionale

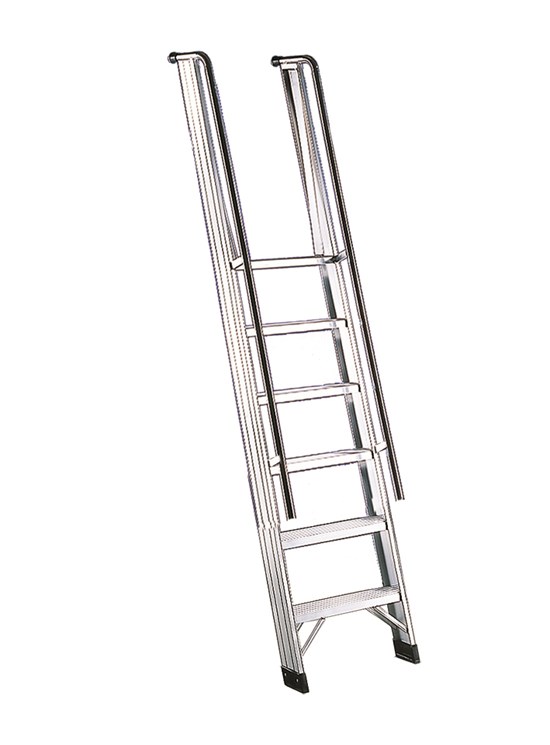

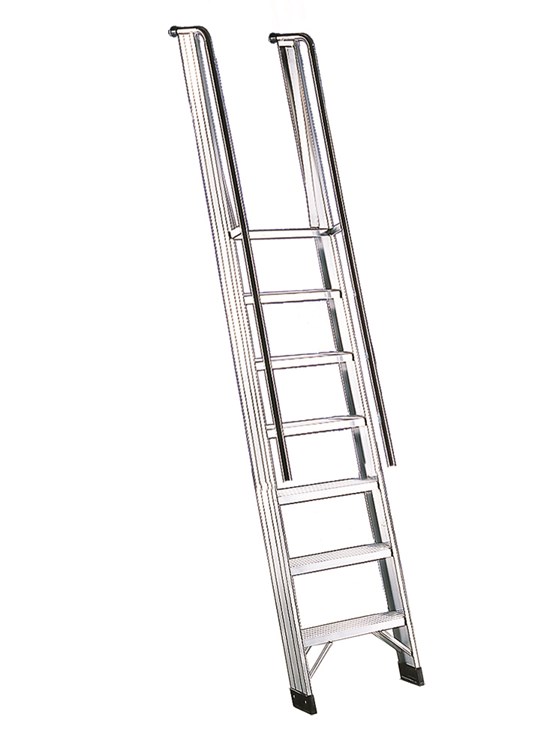

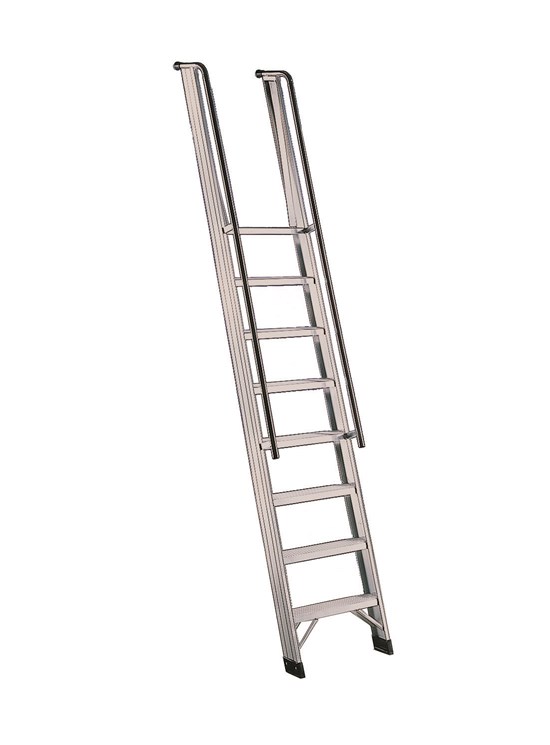

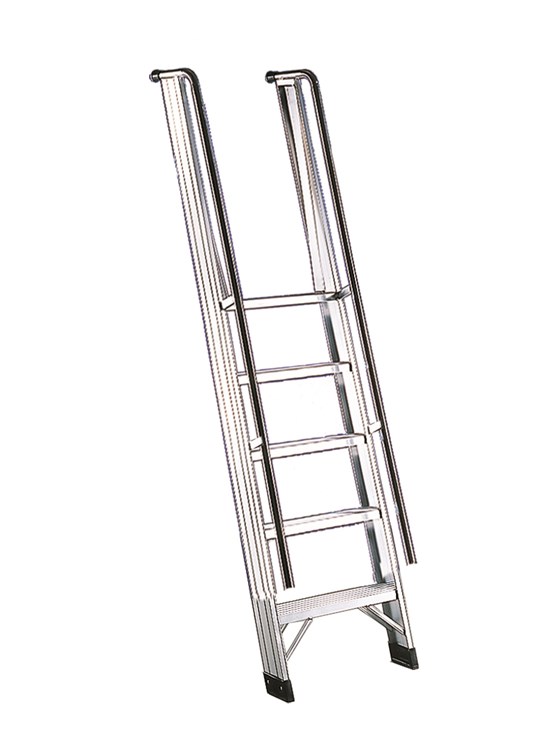

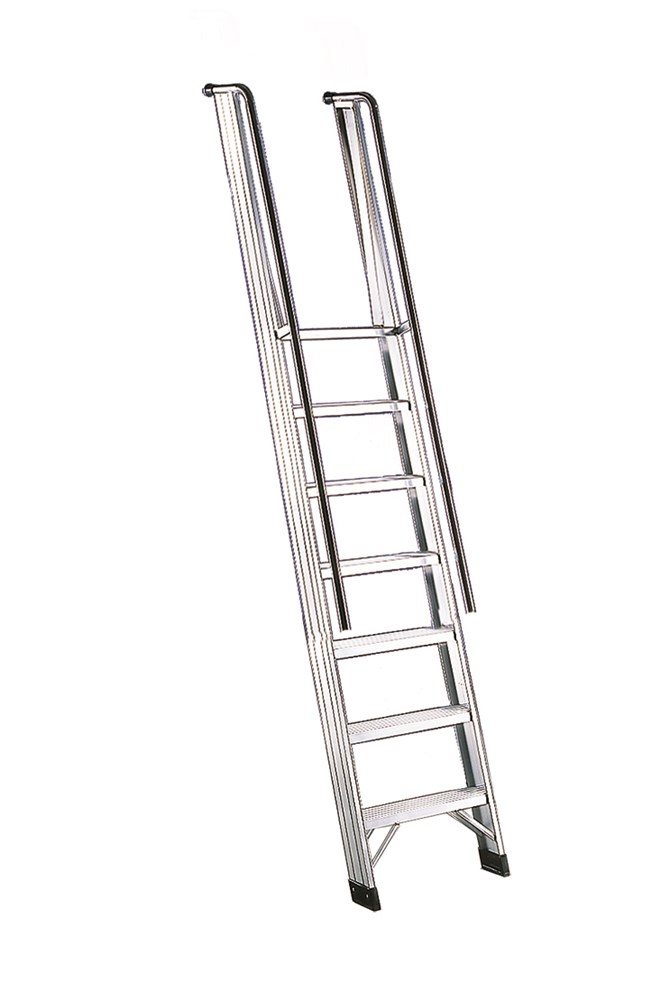

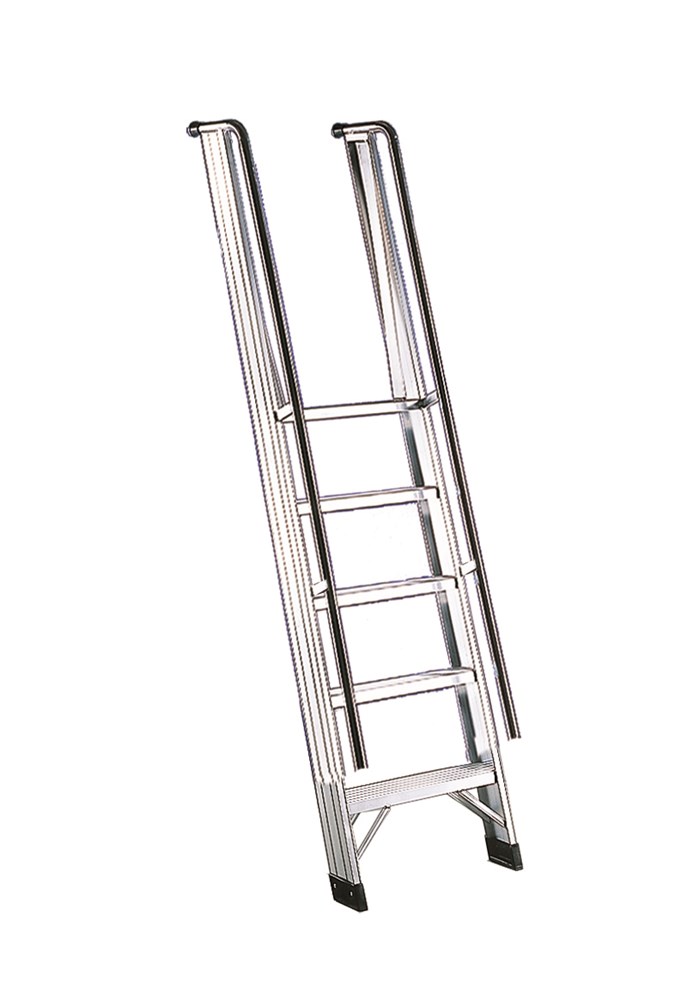

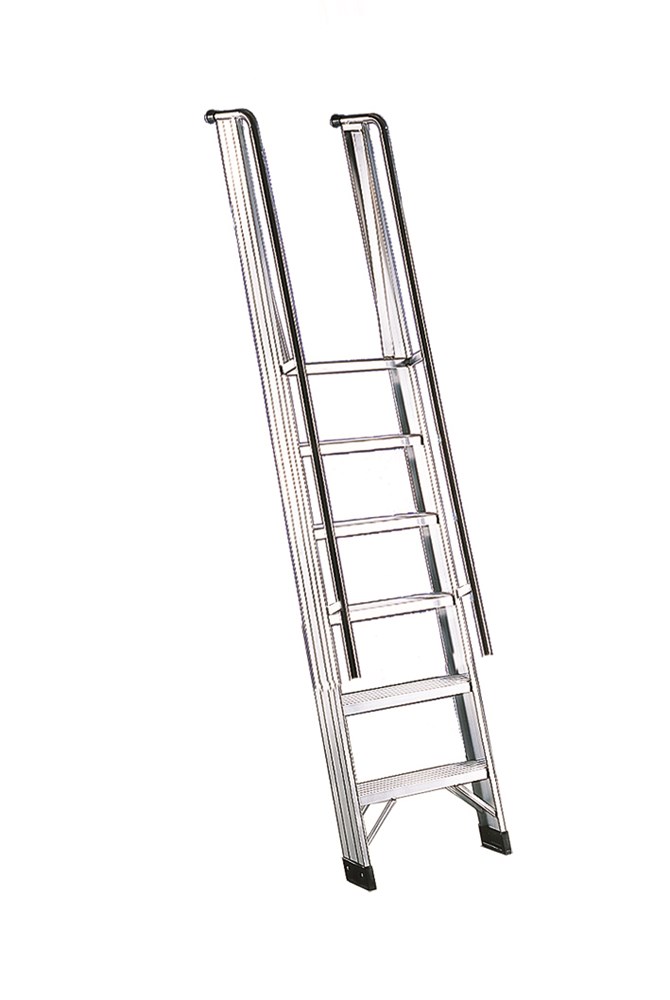

Scala d’appoggio a gradini profondi 10 cm saldati ai montanti, inclinazione 68°. A norme europee UNIEN131 e italiane D.LGS81/08

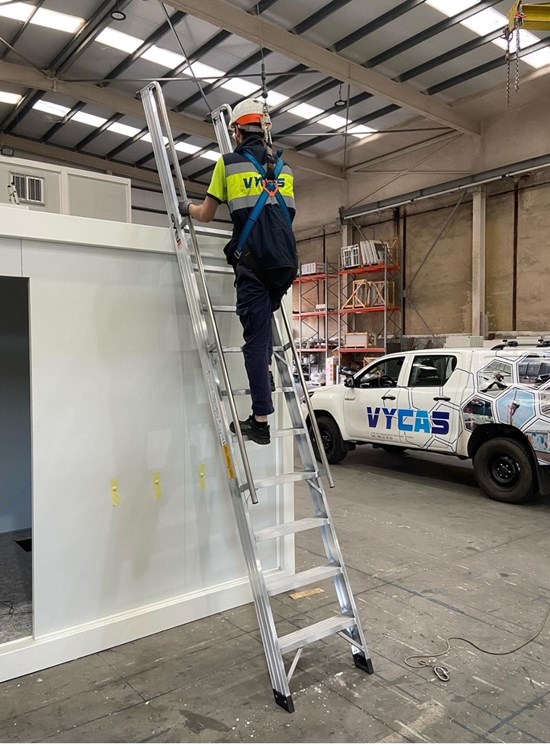

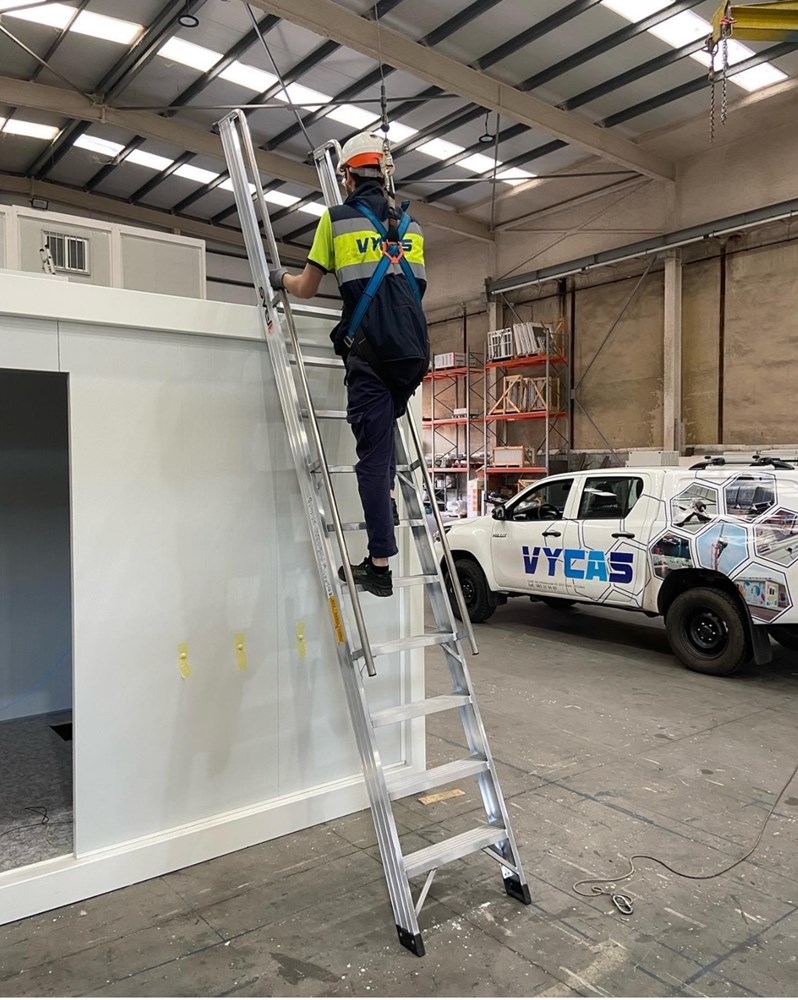

Scala per soppalchi o per accesso a qualsiasi punto elevato.

Provvista di corrimani e guarda-corpo di sbarco.

E' prodotta secondo la normativa italiana vigente D.Lgs.81/08 e la normativa europea UNIEN131.

E' costruita in alluminio estruso nervato.

I gradini sono saldati ai montanti per creare un monolito ultraresistente.
I tamponi d'appoggio superiori e inferiori sono in PVC e conferiscono alla scala grande stabilità.

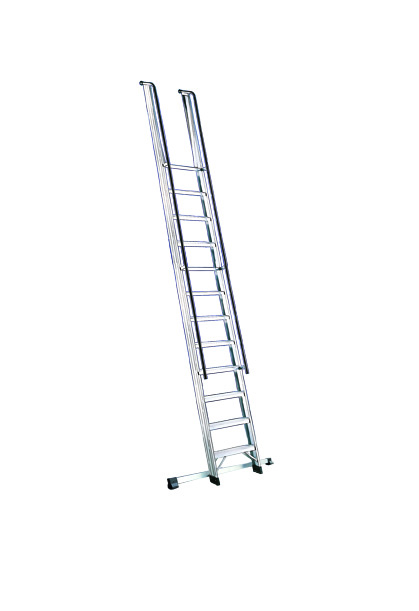

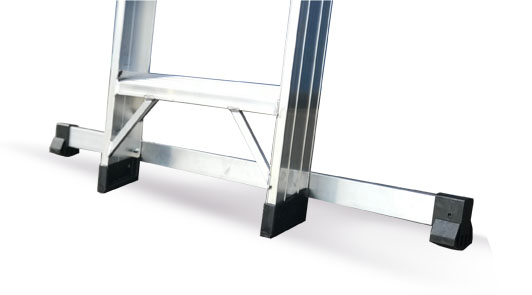

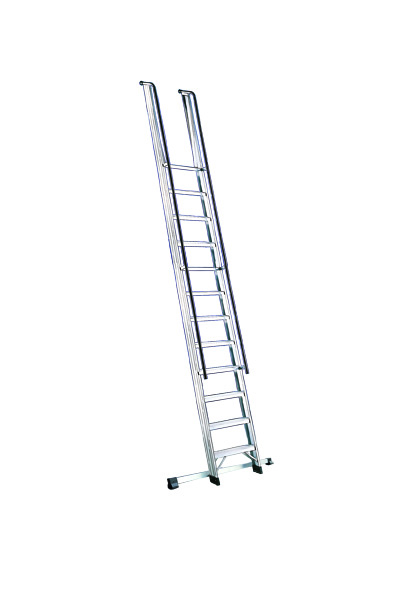

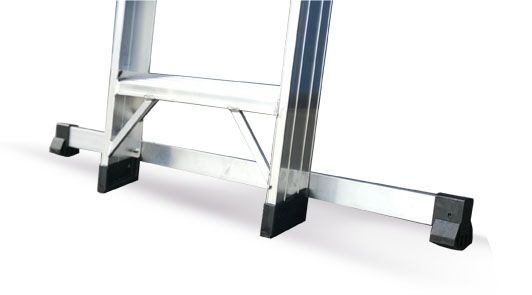

Allargatore di base obbligatorio secondo la Norma Europea UNIEN131 per i modelli superiori a m 3.

I modelli con altezza di sbarco superiore a m 3 sono predisposti per il montaggio dell'allargatore (montaggio a cura del cliente)
I modelli con altezza di sbarco inferiore a m 3 sono Norma Europea UNIEN131 senza stabilizzatore (allargatore).

Montanti paralleli
Allargatore di base in dotazione su richiesta
Traversini di rinforzo sul gradino di base
Corrimano di salita su due lati
Profilo mm 100x30
Altezza parapetto di sbarco cm 100

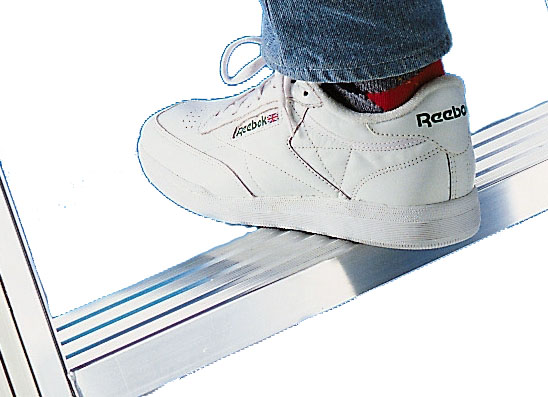

Gradini piani zigrinati antisdrucciolo cm 10
Larghezza rampa di salita cm 60
Passo tra i gradini cm 28
Spessore scala per il trasporto cm 26
Etichette e manuale d’uso e manutenzione
Imballo in termoretraibile con poster
Certificato di collaudo secondo le normative italiane ed europee

CARATTERISTICHE TECNICHE GIORNO SENZA ALLARGATORE A NORME EUROPEE EN131

Codice	Numero pioli	Altezza da terra alla sommità della scala m	Altezza di sbarco cm	Distanza base scala dal muro cm	Lunghezza scala per il trasporto cm	Peso Kg	Norma di conformità	Immagine
SCGIOR05	5	216	127	62,5	239	11	EN131		SHOP
SCGIOR06	6	242	153	73,0	267	12	EN131		SHOP
SCGIOR07	7	268	179	83,5	295	13	EN131		SHOP
SCGIOR08	8	294	205	94,0	323	14	EN131		SHOP

CARATTERISTICHE TECNICHE GIORNO CON ALLARGATORE A NORME EUROPEE EN131

Codice	Numero pioli	Altezza da terra alla sommità della scala m	Altezza di sbarco cm	Distanza base scala dal muro cm	Lunghezza scala per il trasporto cm	Peso Kg	Norma di conformità	Immagine
SCGIOR09	9	320	231	104,5	351	15	EN131
SCGIOR10	10	346	257	115,0	379	16	EN131
SCGIOR11	11	372	283	125,5	407	17	EN131
SCGIOR12	12	398	309	136,0	435	18	EN131
SCGIOR13	13	424	335	146,5	463	19	EN131
SCGIOR14	14	450	361	157,0	491	20	EN131
SCGIOR15	15	476	387	167,5	519	21	EN131
SCGIOR16	16	502	413	178,0	547	22	EN131
SCGIOR17	17	528	439	188,5	575	23	EN131
SCGIOR18	18	554	465	199,0	603	24	EN131
SCGIOR19	19	580	491	209,5	631	25	EN131
SCGIOR20	20	606	517	220,0	659	26	EN131
SCGIOR21	21	632	543	230,5	687	27	EN131
SCGIOR22	22	658	569	241,0	715	28	EN131

CARATTERISTICHE TECNICHE GIORNO SENZA ALLARGATORE A NORME ITALIANE D.LGS.81/08

Codice	Numero pioli	Altezza da terra alla sommità della scala m	Altezza di sbarco cm	Distanza base scala dal muro cm	Lunghezza scala per il trasporto cm	Peso Kg	Norma di conformità	Immagine
SCGIOR09	9	320	231	104,5	351	15	D.LGS.81/08
SCGIOR10	10	346	257	115,0	379	16	D.LGS.81/08
SCGIOR11	11	372	283	125,5	407	17	D.LGS.81/08
SCGIOR12	12	398	309	136,0	435	18	D.LGS.81/08
SCGIOR13	13	424	335	146,5	463	19	D.LGS.81/08
SCGIOR14	14	450	361	157,0	491	20	D.LGS.81/08
SCGIOR15	15	476	387	167,5	519	21	D.LGS.81/08
SCGIOR16	16	502	413	178,0	547	22	D.LGS.81/08
SCGIOR17	17	528	439	188,5	575	23	D.LGS.81/08
SCGIOR18	18	554	465	199,0	603	24	D.LGS.81/08
SCGIOR19	19	580	491	209,5	631	25	D.LGS.81/08
SCGIOR20	20	606	517	220,0	659	26	D.LGS.81/08
SCGIOR21	21	632	543	230,5	687	27	D.LGS.81/08
SCGIOR22	22	658	569	241,0	715	28	D.LGS.81/08

OPTIONALS

PIEDINI SNODATI (solo per modelli senza stabilizzatore di base)

CONF2260	Piedini snodati standard con appoggio a terra mm 55x120	SHOP
CONF2261	Piedini snodati maggiorati con appoggio a terra mm 59x178	SHOP

D.LGS.81/08
