Castellana Cimiteriale

Altezza max m 3,90

Indica gli anni di validità della garanzia

Indica la portata massima, totale o al mq (area piano di calpestio). Eventuali piani di calpestio e scalette sono considerati parte della struttura stessa e non ne influenzano la portata

Tutti i nostri prodotti sono conformi all’utilizzo secondo il nuovo Decreto Legislativo sulla sicurezza n. 81 del 9 aprile 2008

Indica che il prodotto in acciaio é conforme alla normativa europea sulla saldatura

Indica conformità agli standard qualitativi europei in termini di dimensionamenti e resistenza

Indica che il prodotto è stato certificato del Politecnico di Milano secondo le norme europee UNIEN131-1-2-3-4 (scale), UNIEN14183 (sgabelli) o UNIEN1004 (trabattelli)

Ideale per uso professionale

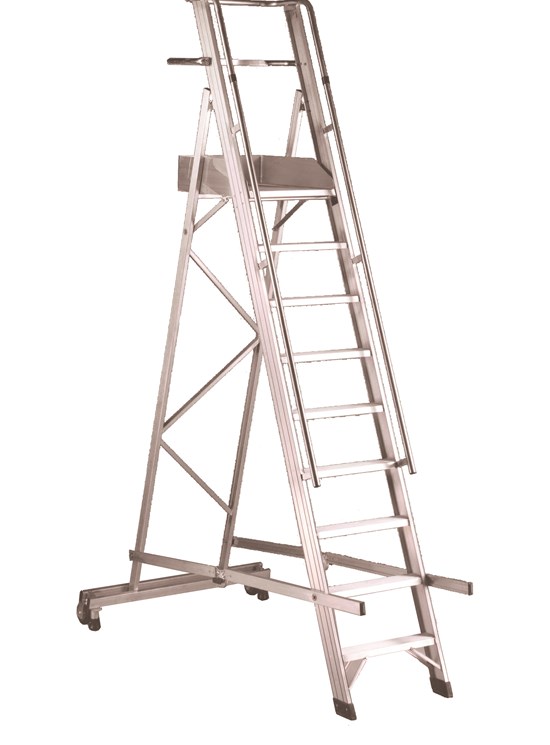

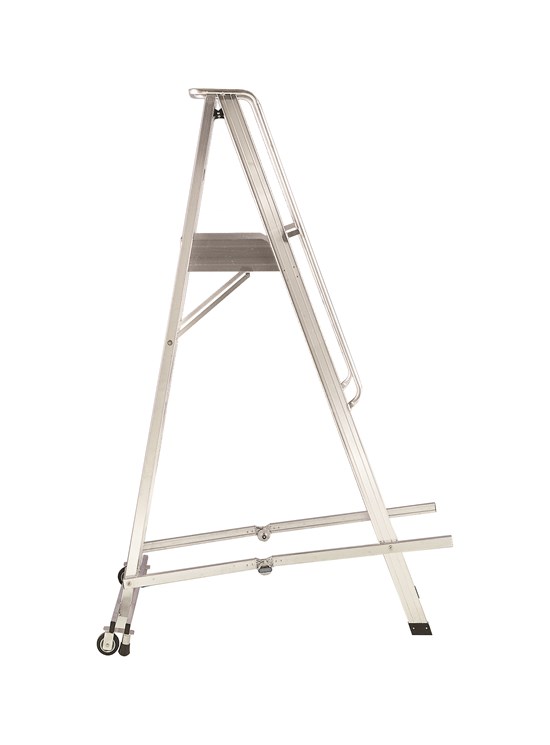

Scala doppia per cimiteri con gradino cm 10 e inclinazione rampa 68°

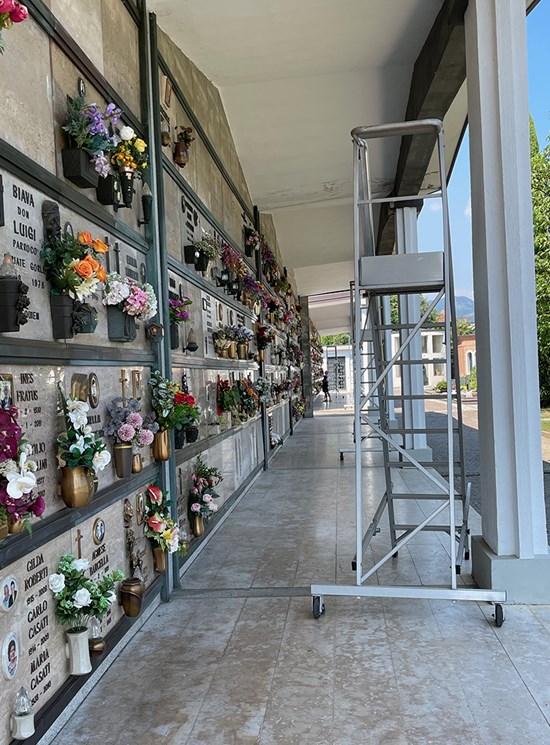

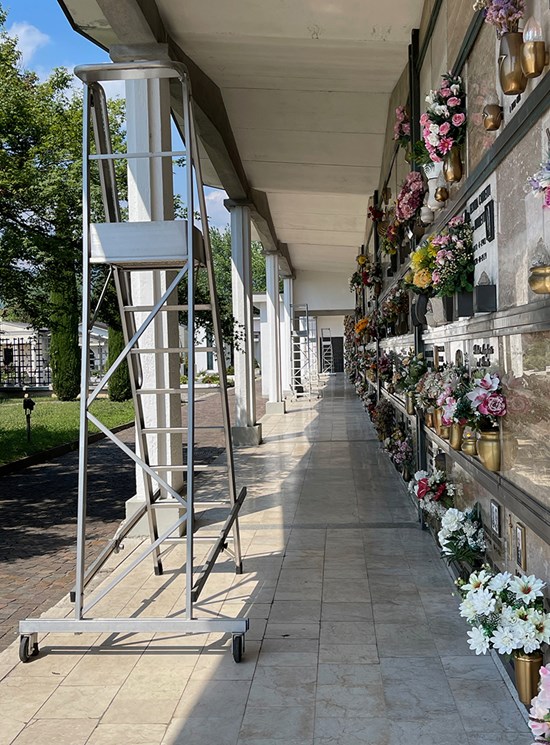

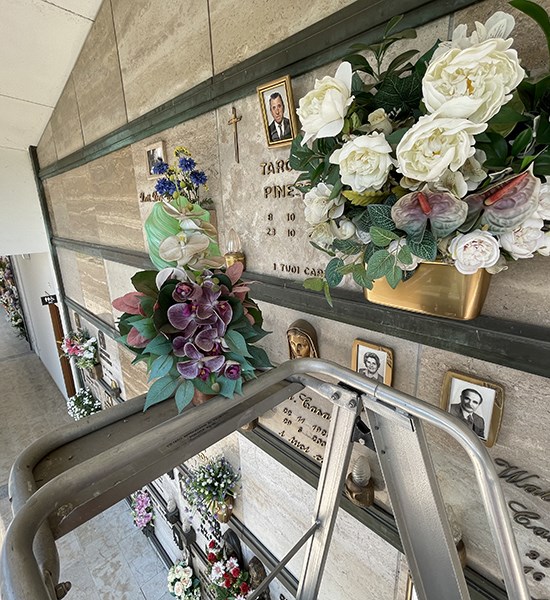

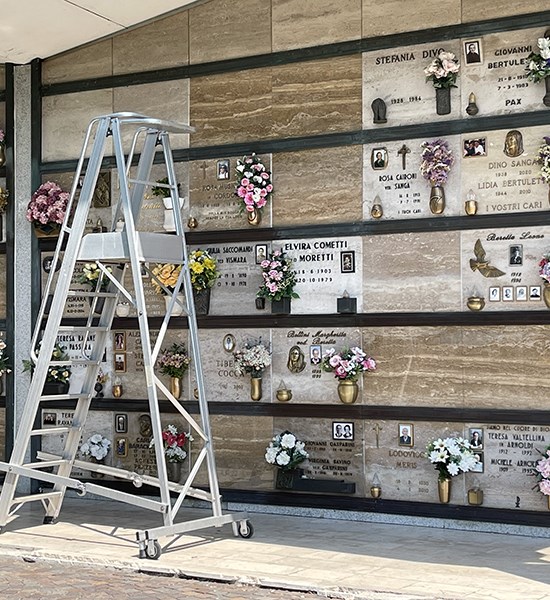

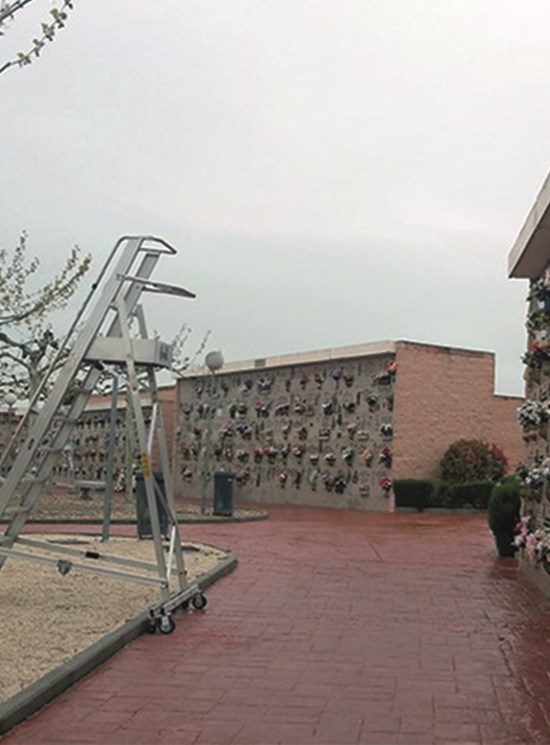

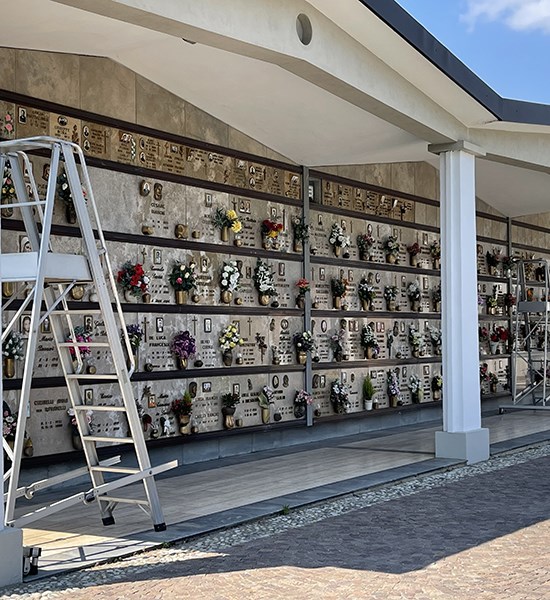

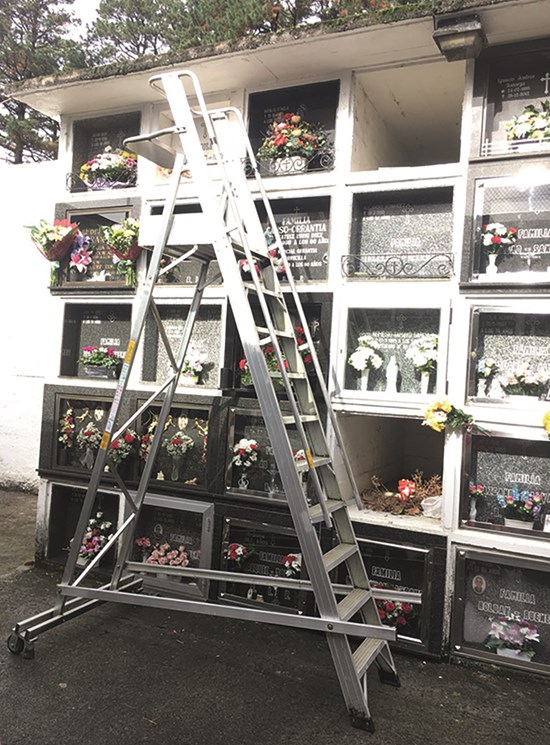

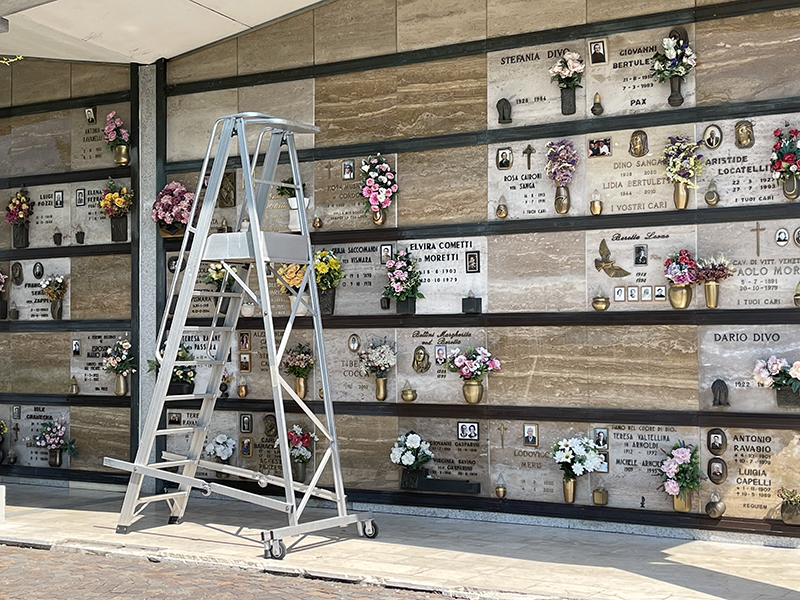

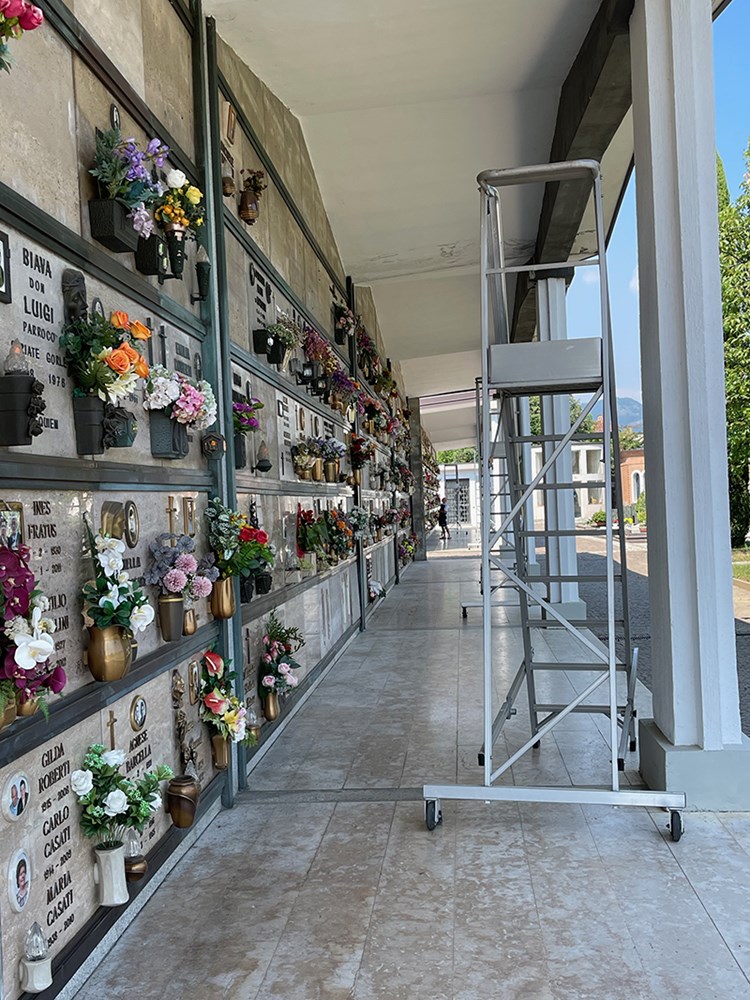

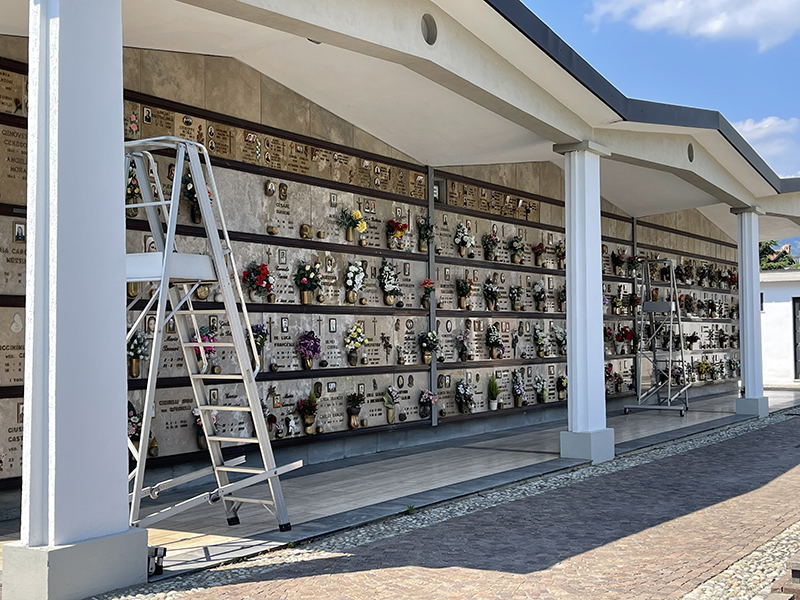

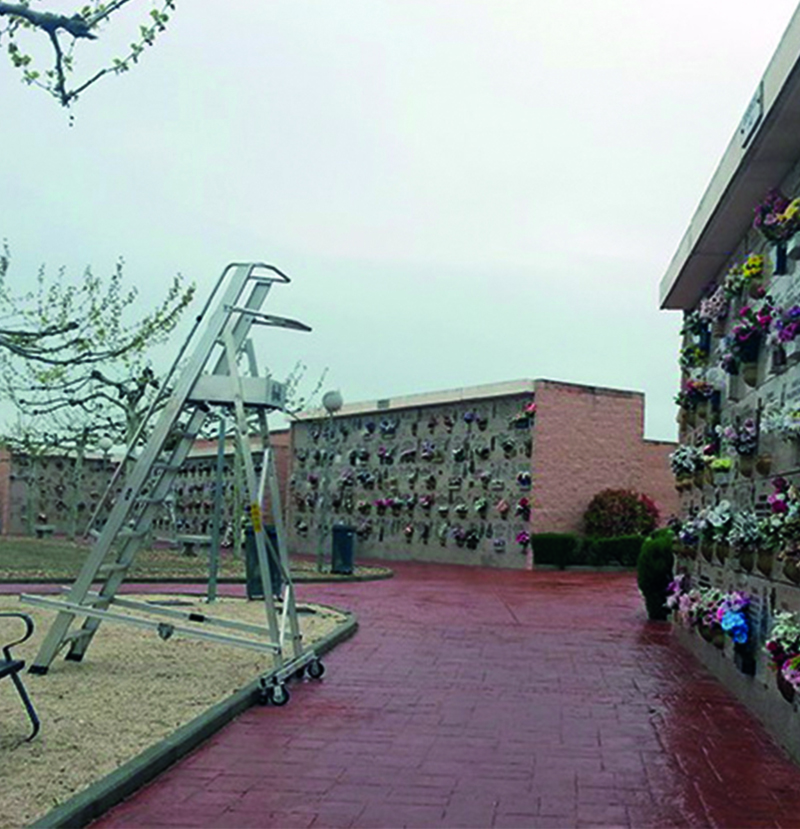

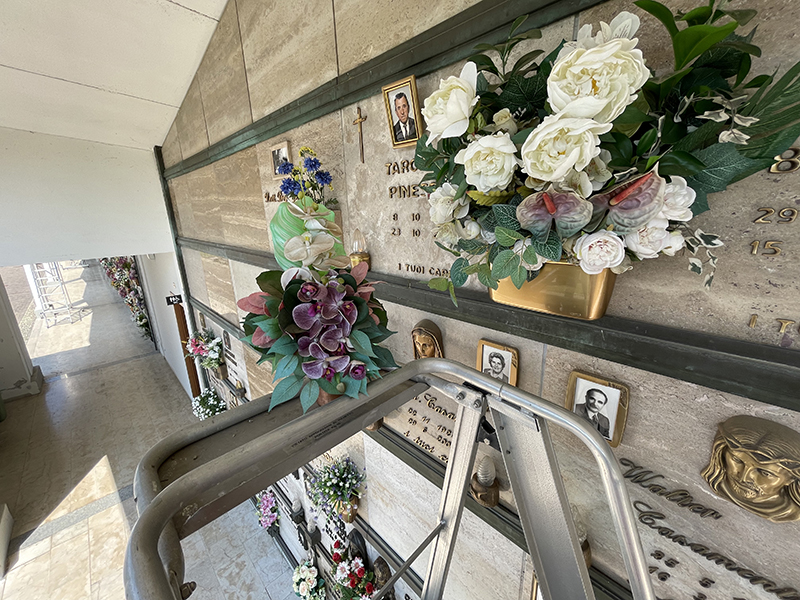

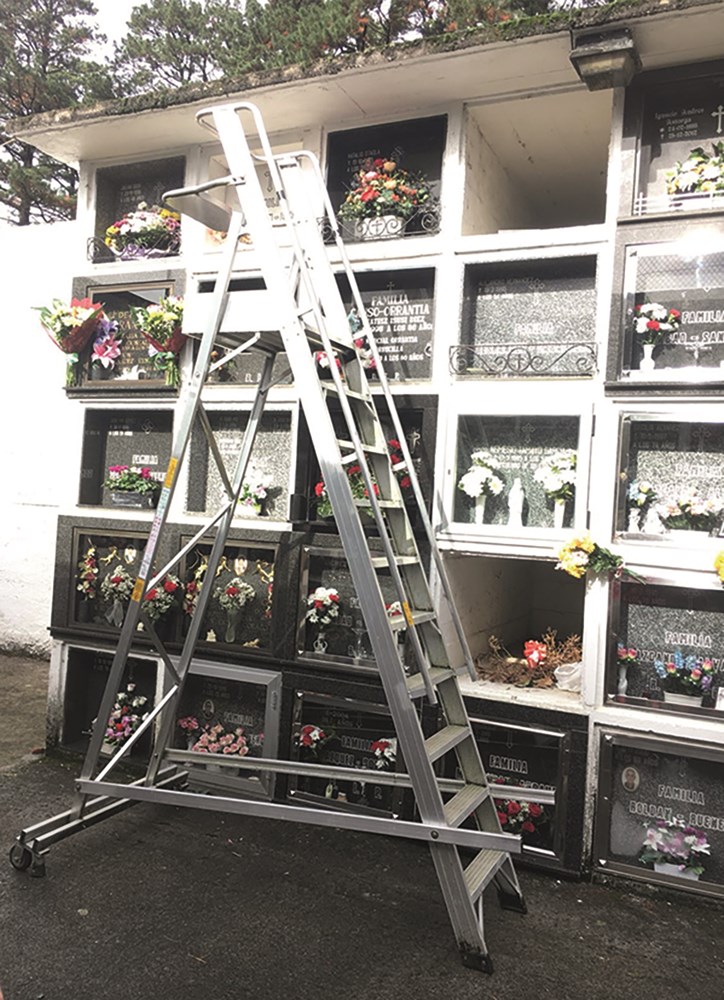

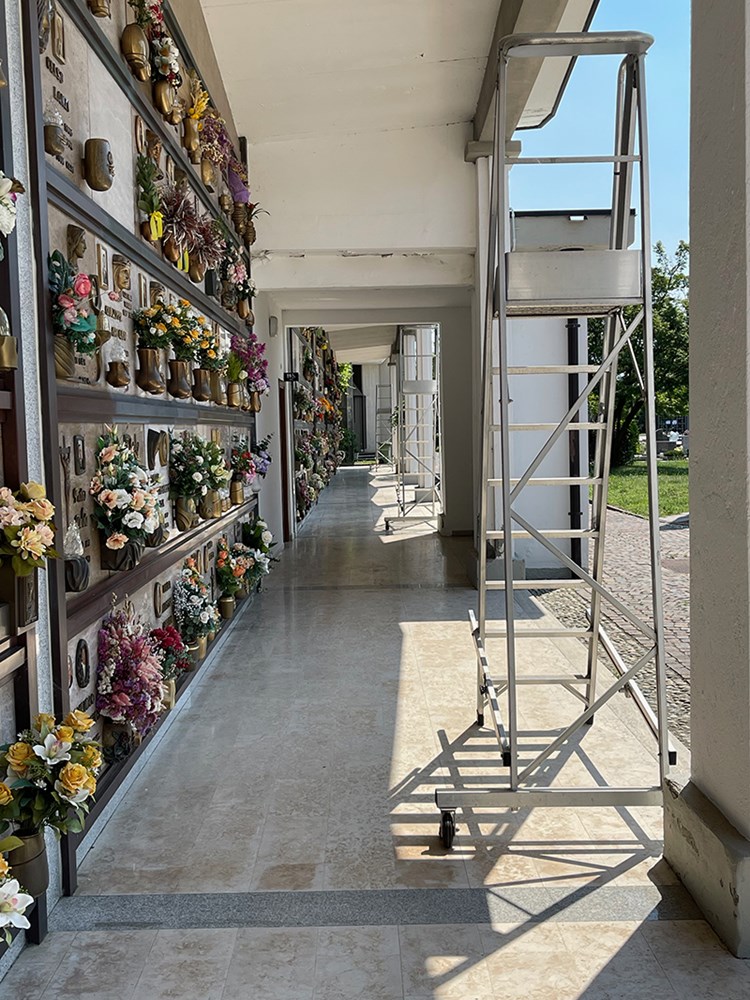

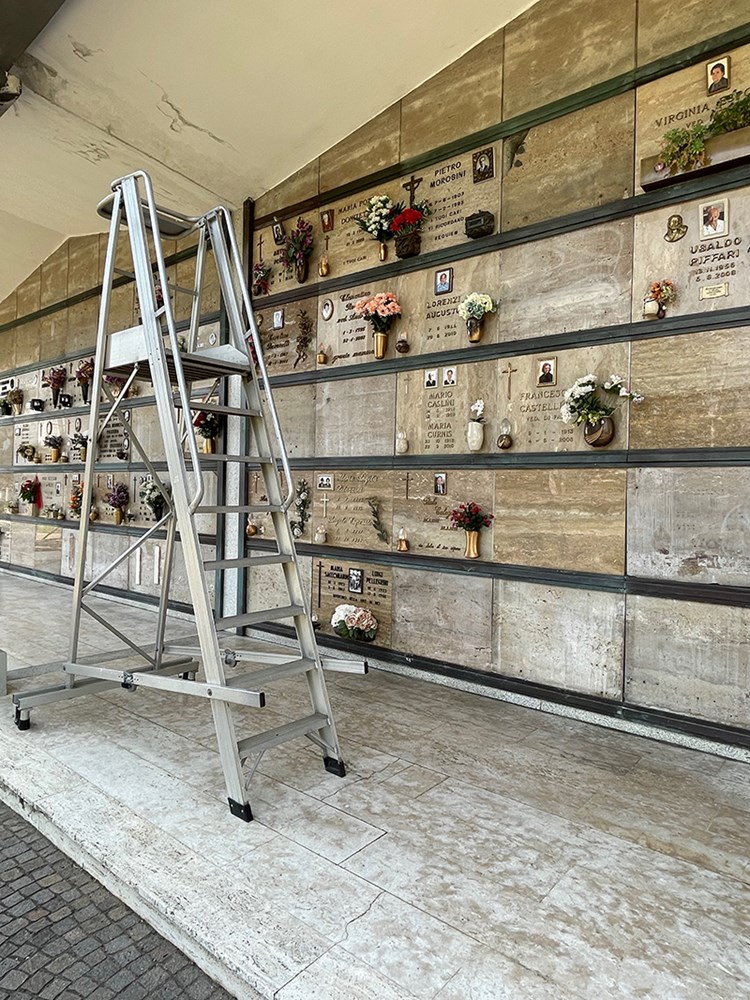

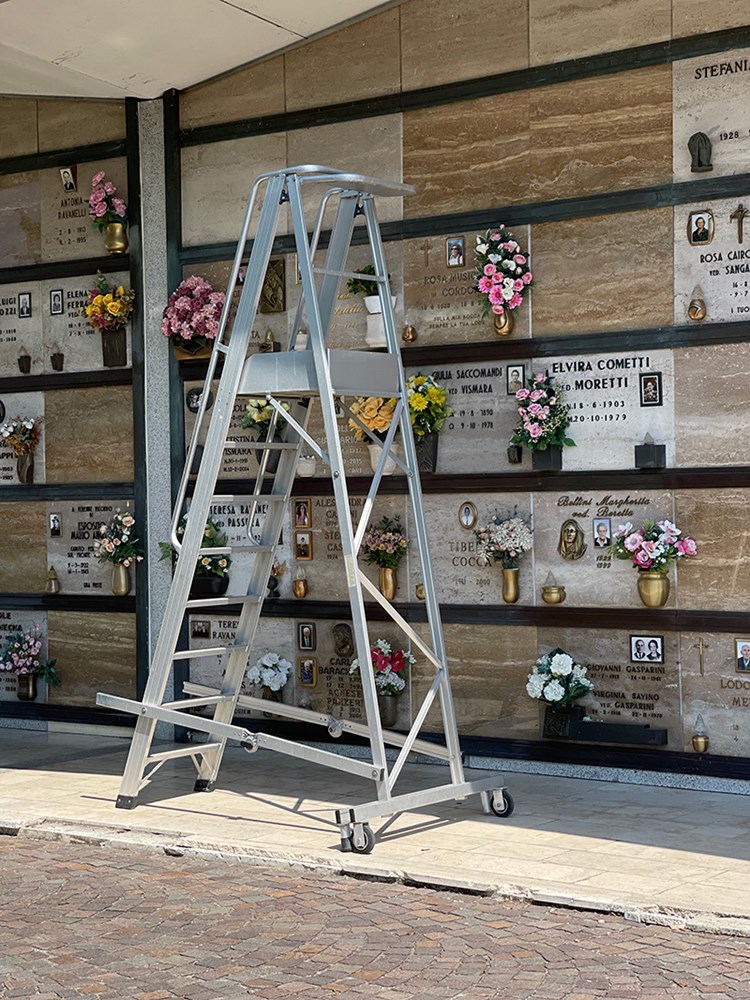

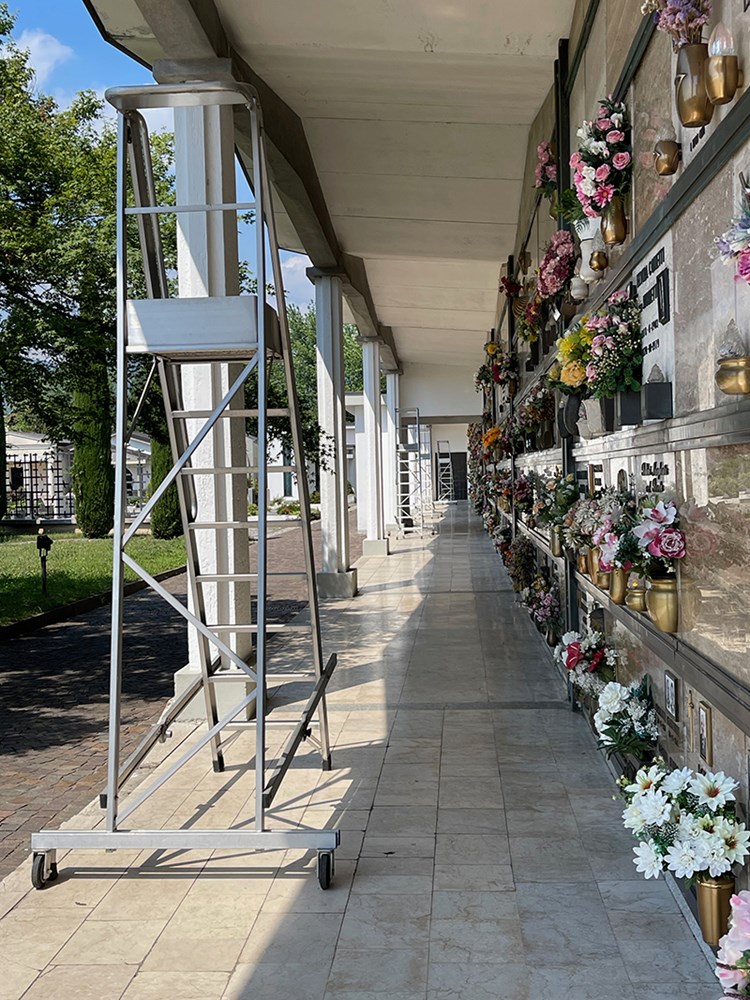

E' ideale tra i loculi cimiteriali.

Provvista di 2 ruote, 2 braccioli, piattaforma, pianetto portattrezzi, corrimani, fermapiedi cm 15 e guarda corpo.
Dotata di barre antiapertura/chiusura accidentale è prodotta secondo la normativa italiana vigente D.Lgs.81/08 e secondo la normativa europea UNIEN131.
Per utilizzo professionale è costruita in alluminio estruso nervato. I gradini sono saldati ai montanti per creare un monolito ultraresistente.
E' ideale tra le scaffalature dei magazzini, sui macchinari speciali, negli aeroporti, nelle palestre e tra i loculi cimiteriali.

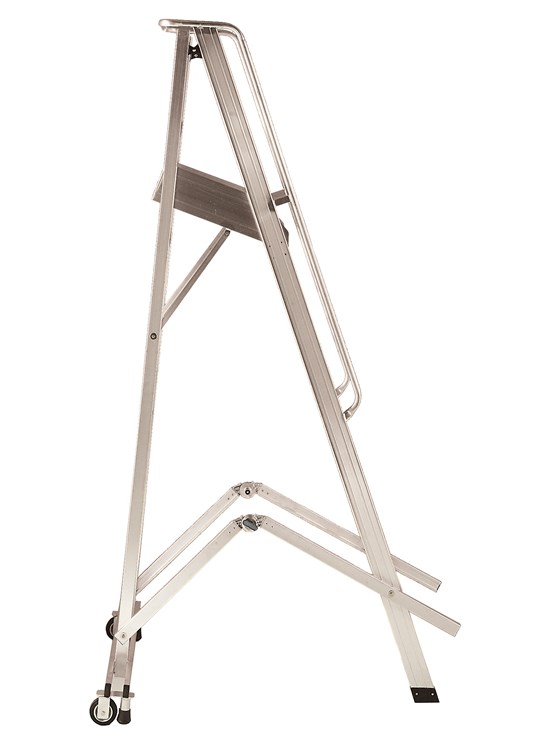

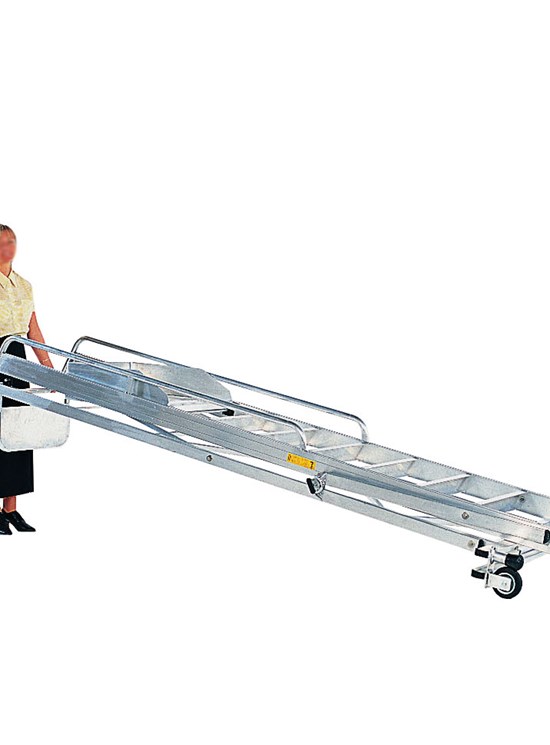

L'ampia rampa di salita e l'ampia piattaforma di lavoro in alluminio cm cm 54x54 ne permettono l'utilizzo come scala a castello. E’ dotata infatti di aste di rinforzo antichiusura/apertura che fungono anche da maniglie di sollevamento. Le aste di rinforzo possono essere rapidamente ripiegate con le cerniere a chiusura rapida, che consentono di ripiegare la scala per il trasporto. Due ruote diametro mm 125 consentono lo spostamento della scala a spinta.

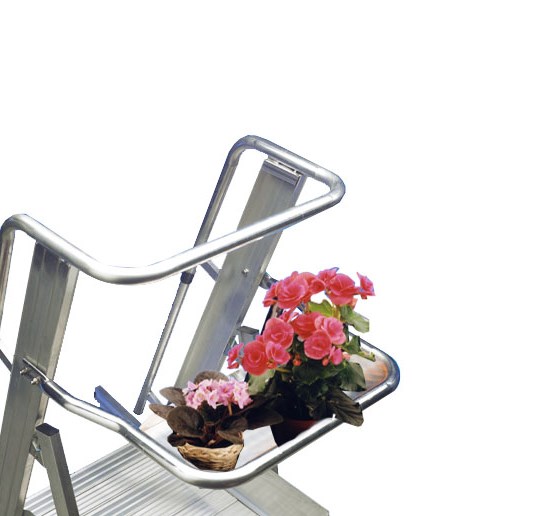

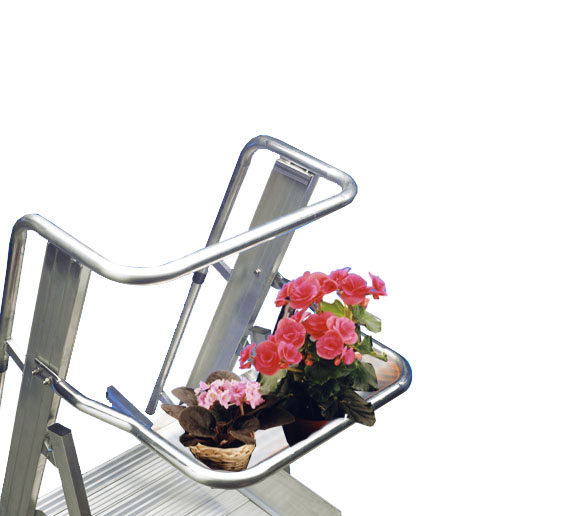

Pianetto portattrezzi/portaoggetti portata Kg 15
Corrimano di salita
Biscottini antiflessione sui gradini più lunghi
Tamponi in gomma antisdrucciolo ergonomici e maggiorati per la massima aderenza al suolo

Profilo montanti mm 100x30
Larghezza rampa di salita cm 60
Passo tra i gradini cm 24
Gradini piani antisdrucciolo cm 10
Etichette e manuale d’uso e manutenzione
Imballo in termoretraibile con poster
Certificato di collaudo secondo le normative italiane ed europee

Sistema frenate

E' automatico ed è attivo quando la scala è in opera in posizione di lavoro.

Non appena la scala viene sollevata tramite le apposite maniglie per la movimentazione, i tamponi di fermo si sollevano permettendo alle ruote in pvc di scorrere sul terreno.

La scala non deve comunque essere movimentata con persone, oggetti e/o materiale a bordo.+

CARATTERISTICHE TECNICHE:

Cod.	Gradini n.	Altezza piattaforma m	Altezza totale m	Altezza di lavoro m	Ingombro a terra m	Peso Kg	Distanza frontale dal muro mm
SCASTE04	4	1,07	2,07	3,07	1,01x1,32	27	180
SCASTE05	5	1,32	2,32	3,32	1,01x1,47	29	250
SCASTE06	6	1,60	2,60	3,60	1,01x1,60	31	310
SCASTE07	7	1,87	2,87	3,87	1,17x1,76	33	375
SCASTE08	8	2,15	3,15	4,15	1,17x1,92	35	440
SCASTE09	9	2,37	3,37	4,37	1,17x2,06	37	500
SCASTE10	10	2,65	3,65	4,65	1,17x2,20	39	570
SCASTE11	11	2,90	3,90	4,90	1,33x2,37	41	635
SCASTE12	12*	3,16	4,16	5,16	1,33x2,50	44	700
SCASTE13	13*	3,47	4,47	5,47	1,50x2,65	46	760
SCASTE14	14*	3,75	4,75	5,75	1,50x2,80	48	830
SCASTE15	15*	3,90	4,90	5,90	1,50x2,95	50	890

* I modelli alti hanno stabilizzatore sulla rampa di salita (cm 120) e una barra di rinforzo aggiuntivi

(montaggio a cura del cliente)

A richiesta

Stabilizzatore ausiliario da 75 cm per corridoi stretti
Kit 4 ruote girevoli auto frenanti (Castellana 4WD)
Gradini piani antisdrucciolo da cm 20 (vedi Castellana Maxi)

Catalogo serie CASTELLANA.pdf (1,2 MB)
