V3

Altezza max m 10,25

Prodotto conforme alla Norma Europea per scale in vetroresina dielettrica per tensioni fino a 1000V C.A. e 1500V C.C. Ne definisce i test e i dimensionamenti

Questo prodotto ha superato positivamente il collaudo dell’ente di controllo qualitativo tedesco TÜV secondo la Norma Europea sulle scale

Indica gli anni di validità della garanzia

Indica la portata massima, totale o al mq (area piano di calpestio). Eventuali piani di calpestio e scalette sono considerati parte della struttura stessa e non ne influenzano la portata

Tutti i nostri prodotti sono conformi all’utilizzo secondo il nuovo Decreto Legislativo sulla sicurezza n. 81 del 9 aprile 2008

Indica conformità agli standard qualitativi europei in termini di dimensionamenti e resistenza

Indica il potenziale elettrico testato

Indica che il prodotto ha superato il collaudo dell’ente di controllo qualitativo tedesco TÜV SÜD PRODUCT SERVICE secondo le normative di riferimento europee o nazionali. EN131 TESTED BY TÜV SÜD (scale= UNIEN131 - sgabelli=UNIEN14183)

Ideale per uso professionale

In tre tronchi trasformabile sia in scala d'appoggio che doppia con guarda-corpo di protezione.

Sono indicate per gli operatori che si trovano a lavorare in prossimità di cavi, prese o altre fonti di energia elettrica.

La Serie Vetroresina è costruita a norme EN131 e collaudate dal Tüv.

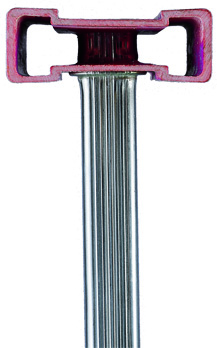

Si tratta di scale trasformabili con montanti in vetroresina e pioli in alluminio nervato estruso antisdrucciolo, per utilizzo professionale, costruite con un evoluto sistema di ribordatura automatica che fissa in modo duraturo i gradini ai montanti con effetto “sandwich”.

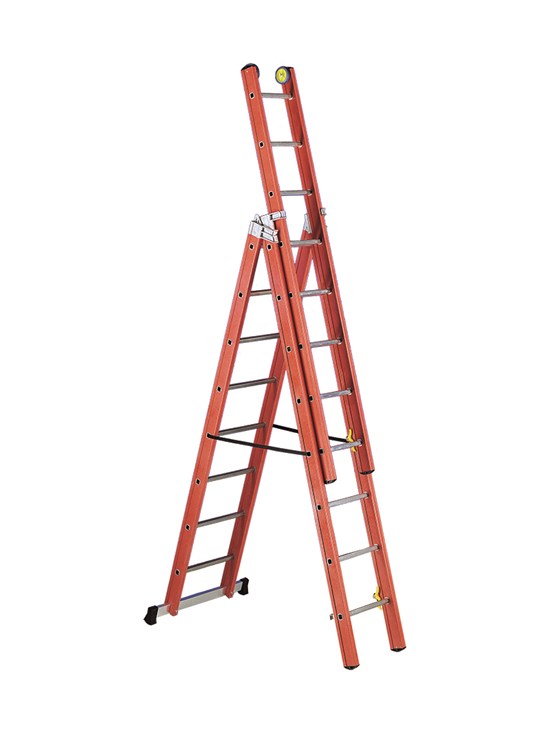

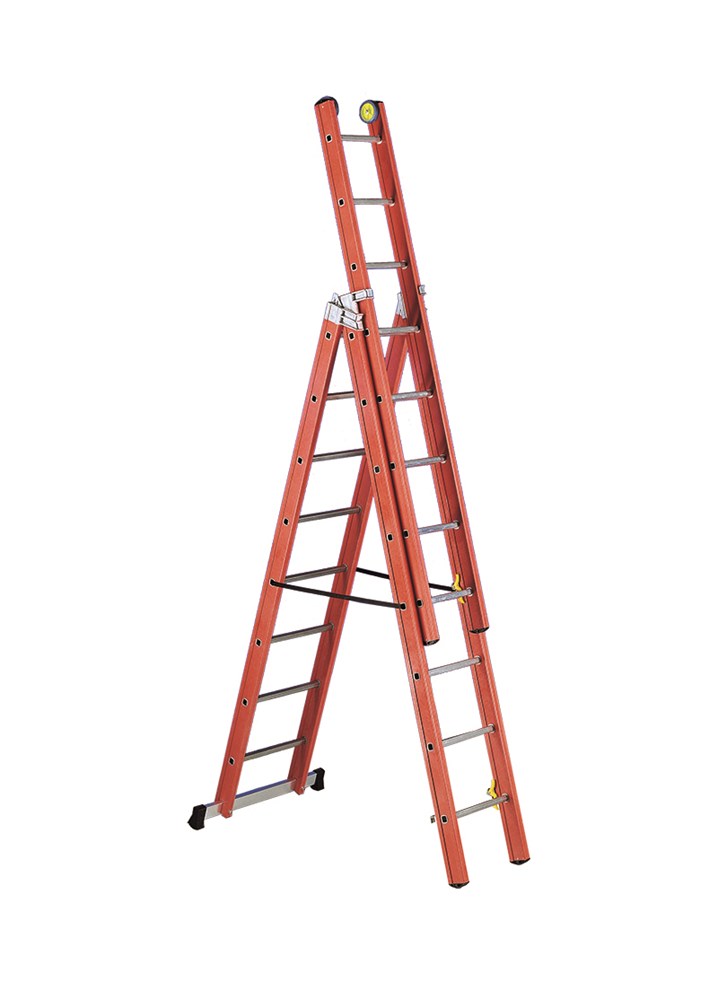

Scala in tre tronchi trasformabile sia in scala da appoggio che doppia.

Sono indicate per gli operatori che si trovano a lavorare in prossimità di cavi, prese o altre fonti di energia elettrica (bassa tensione).

Numero pioli	da 3x8 a 3x14
Altezza chiusa	da m 2,40 a m 4,10
Altezza cavalletto	da m 2,30 a m 4
Altezza a sfilo	da m 5,77 a m 10,25
Larghezza tronco base	cm 49
Larghezza tronco intermedio	cm 42
Larghezza tronco finale	cm 36

Passo tra i pioli cm 28
Sezione pioli mm 27x27

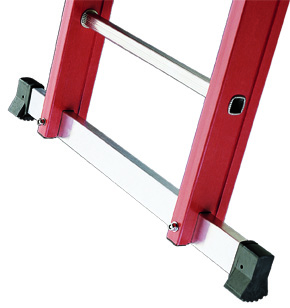

Stabilizzatore di base
Chiavi per bloccaggio stabilizzatore
Rinforzo interno in nylon nella sede dello stabilizzatore
Cinghie antiapertura accidentale
Rotelle di scorrimento

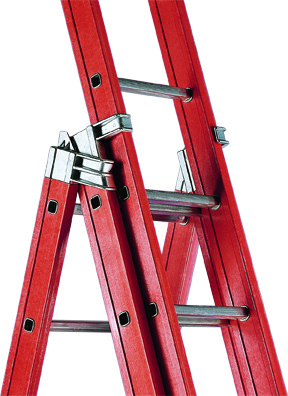

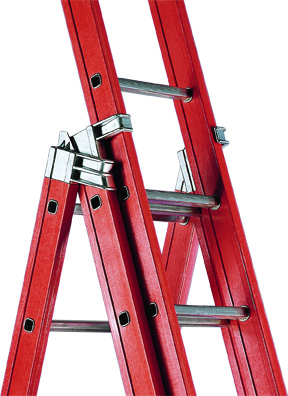

Ferramenta di apertura in alluminio (fusione in conchiglia)
Tamponi in gomma antisdrucciolo

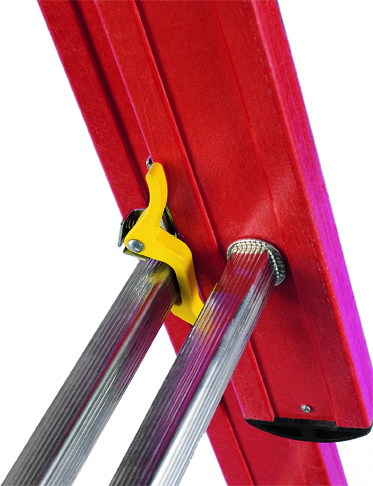

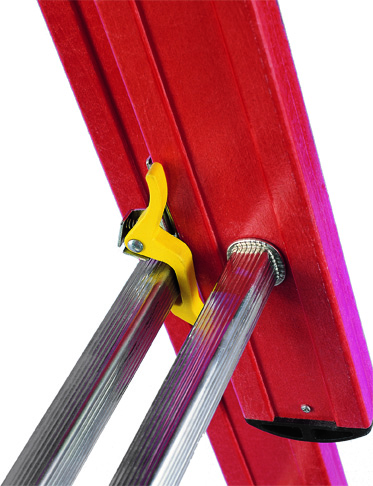

Dispositivo anti-sfilo accidentale
Accessorio di blocco dello sfilo

CARATTERISTICHE TECNICHE

CODICE	GRADINI N°	CHIUSA M	CAVALLETTO M	SFILO M	PROFILO MM	PESO KG
SVETS310	3X08	2,4	2,3	5,77	70X30	20,7	SHOP
SVETV320	3X10	3	2,9	7,45	90X32	32	SHOP
SVETV330	3X12	3,50	3,40	8,85	90X32	38	SHOP
SVETV340*	3X14	4,10	4,00	10,25	90X32	43

*il modello V3 da 14 pioli (SVETV340) è a norma italiana e non è stato collaudato con le norme euorpee EN131

Questo modello è reperibile solo presso i RIVENDITORI AUTORIZZATI

Richiedi quello più vicino a te.

RICAMBI V3

Codice	FOTO	DESCRIZIONE
CONF2023		Kit 2 rotelle di scorrimento blu per V3, V3F, V2 e V2F	SHOP

Disponibile anche con fune per utilizzo solo a sfilo (V3F) con fune (non utilizzabile a cavalletto).
Nel modello V3, nella posizione a cavalletto il terzo elemento non è utilizzabile per la salita e funge solo da guarda-corpo di sicurezza ed è vietato salirvi.

Modello disponibile anche in ALLUMINIO (E3)

NORMA EUROPEA CEI EN 50528:

La scala in vetroresina V3 è stata testata secondo CEI-EN-50528 (tensioni fino a 1000V C.A. e 1500V C.C.).

La scala in vetroresina V3 è conforme alla Norma EN 50528 che riguarda le scale utilizzate per lavori su parti attive di bassa tensione quali la realizzazione di connessioni, interventi sui sostegni e operazioni di commutazione.

Dette scale sono utilizzate anche per operazioni preliminari per lavori sotto tensione quali la verifica della tensione, la messa a terra ed in cortocircuito, ecc.
Lo scopo della presente Norma è di fornire scale che hanno due funzioni principali: accedere alle parti di impianto su cui si deve intervenire e proteggere il lavoratore dai rischi d'origine elettrica fornendo il livello d'isolamento ed il mantenimento di una distanza di sicurezza, tra l'operatore e le parti di impianto, potenzialmente sotto tensione.

Riguarda le scale isolanti per uso su impianti di bassa tensione o in loro prossimità.
La presente Norma, che rispetta la EN 61477 deve essere usata in accordo alle Norme EN 50110-1 ed EN 50110-2.
Questa Norma viene pubblicata dal CEI nella sola lingua inglese in quanto particolarmente mirata a settori specialistici.

La presente Norma rimane applicabile fino al 29-04-2027.

I test sono svolti con una carica elettrica di 36.000 Volt per un minuto.

Questo prodotto è stato testato secondo le norme europee UNIEN131.1.2 come scala doppia.
E' consentito l'uso del prodotto solo in prossimità di impianti elettrici a bassa tensione.
