V3F CON FUNE/CORDA

Altezza max m 10,25

Prodotto conforme alla Norma Europea per scale in vetroresina dielettrica per tensioni fino a 1000V C.A. e 1500V C.C. Ne definisce i test e i dimensionamenti

Questo prodotto ha superato positivamente il collaudo dell’ente di controllo qualitativo tedesco TÜV secondo la Norma Europea sulle scale

Indica gli anni di validità della garanzia

Indica la portata massima, totale o al mq (area piano di calpestio). Eventuali piani di calpestio e scalette sono considerati parte della struttura stessa e non ne influenzano la portata

Tutti i nostri prodotti sono conformi all’utilizzo secondo il nuovo Decreto Legislativo sulla sicurezza n. 81 del 9 aprile 2008

Indica conformità agli standard qualitativi europei in termini di dimensionamenti e resistenza

Indica il potenziale elettrico testato

Ideale per uso professionale

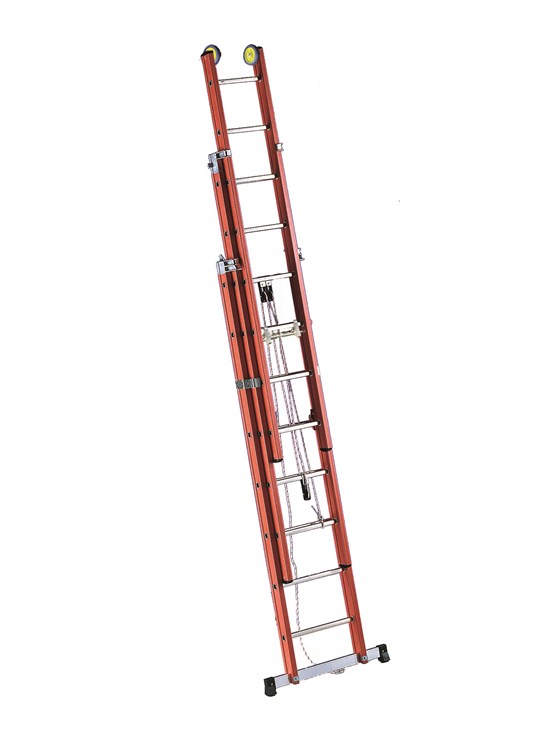

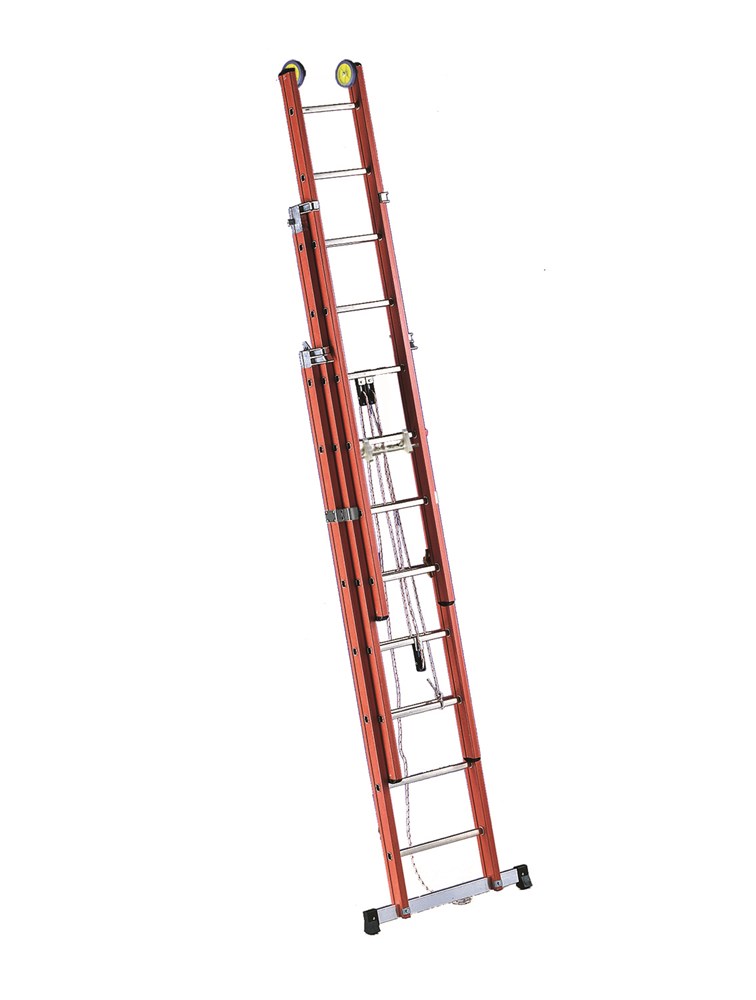

Scala d'appoggio in tre tronchi con fune

Sono indicate per gli operatori che si trovano a lavorare in prossimità di cavi, prese o altre fonti di energia elettrica.

Testata e certificata.

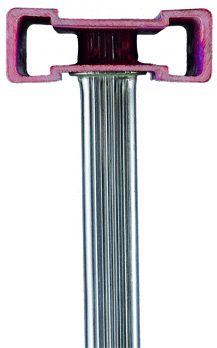

La Serie Vetroresina è costruita a norme EN131. Si tratta di scale trasformabili con montanti in vetroresina e pioli in alluminio nervato estruso antisdrucciolo, per utilizzo professionale, costruite con un evoluto sistema di ribordatura automatica che fissa in modo duraturo i gradini ai montanti con effetto “sandwich”.

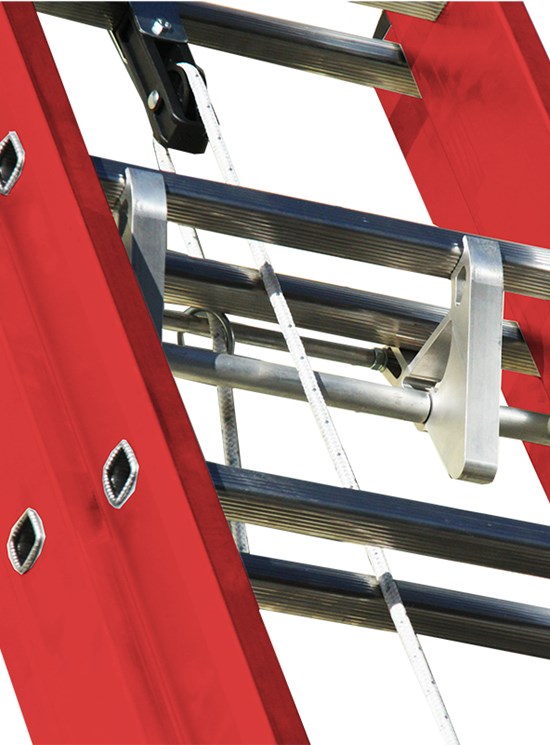

Scala a sfilo in tre tronchi sviluppati per mezzodi un meccanismo a fune (3° tronco a sfilo manuale).

Sono indicate per gli operatori che si trovano a lavorare in prossimità di cavi, prese o altre fonti di energia elettrica (bassa tensione).

Passo tra i pioli cm 28
Sezione pioli mm 27x27

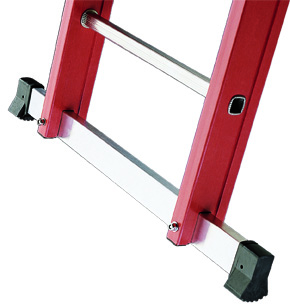

Stabilizzatore di base
Chiavi per bloccaggio stabilizzatore
Rinforzo interno in nylon nella sede dello stabilizzatore
Rotelle di scorrimento
Tamponi in gomma antisdrucciolo

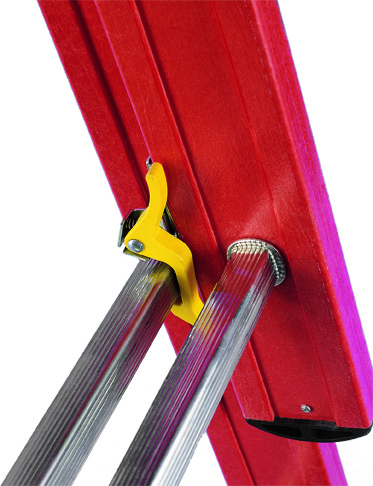

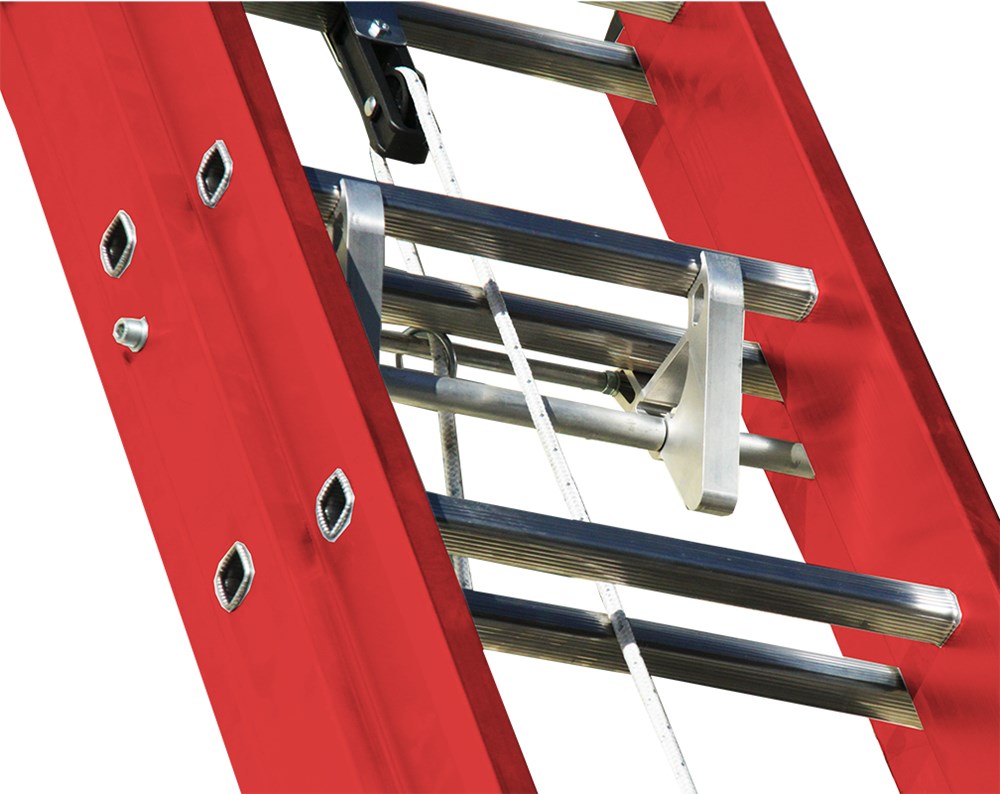

Dispositivo anti-sfilo accidentale

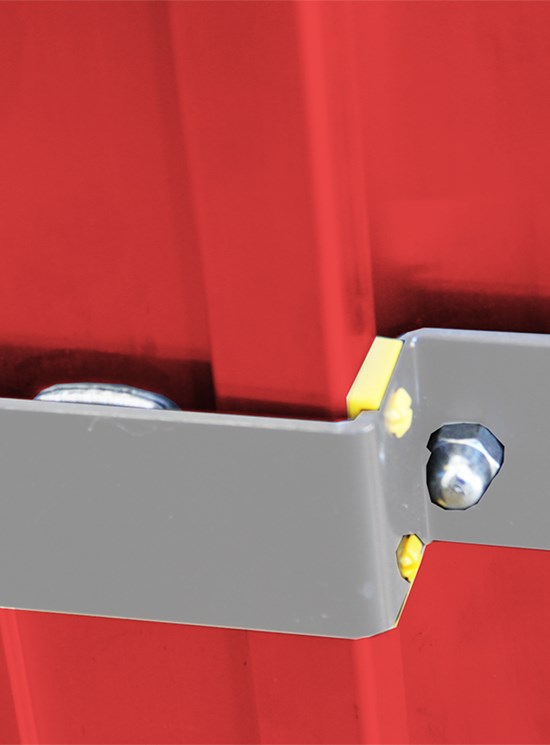

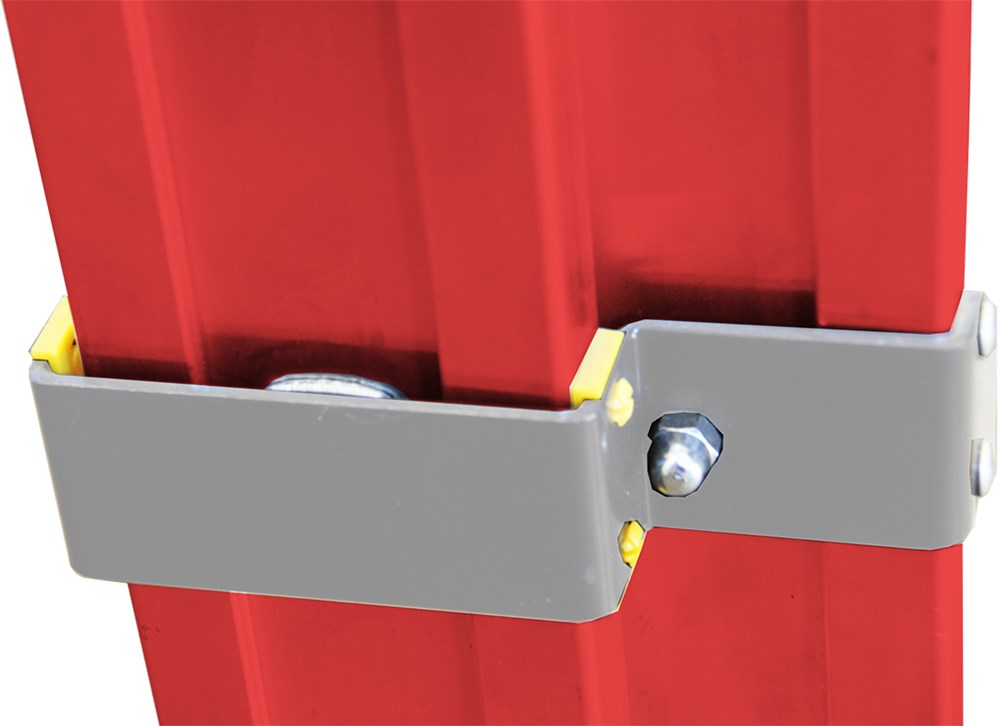

Accessorio di blocco dello sfilo

N.B. questa scala non è utilizzabile a cavalletto.

CARATTERISTICHE TECNICHE

Larghezza tronco di base	cm 49
Larghezza tronco intermedio	cm 42
Larghezza tronco finale	cm 36

Codice	Pioli Numero per ogni tronco	Altezza chiusa m	Altezza a muro m	Profilo mm	Peso Kg	Lunghezza allargatore
SVET3F12	3x12	3,50	8,85	90x32	40,0	3x10R	SHOP
SVET3F14*	3x14	4,10	10,25	90x32	45,00	3x12

* Il modello V3F da 14 gradini è a norma italiana (D.LGS81/2008) e non è stato collaudato con le norme euorpee EN131 (facoltative).

Questo modello è reperibile solo presso i RIVENDITORI AUTORIZZATI

Richiedi quello più vicino a te.

RICAMBI V3F

Codice	FOTO	DESCRIZIONE
SGANCSALT84		Saltarello in alluminio per scale con fune V3F	SHOP
CONF2023		Kit 2 rotelle di scorrimento blu per V3 e V3F	SHOP
CONF2046		Kit carrucola uguale per tutti i modelli di scale con fune	SHOP

Modello disponibile anche in ALLUMINIO (E3F)

Il video mostra la scala E2F che è identica a livello di utilizzo alla scala V3F salvo che per il materiale dei montanti che è in alluminio anzichè in vetroresina.

Il terzo elemento nel video è assente e viene elevato manualmente dall'operatore.

NORMA EUROPEA CEI EN 50528:

La scala in vetroresina V3F è stata testata secondo CEI-EN-50528 (tensioni fino a 1000V C.A. e 1500V C.C.).

La scala in vetroresina V3F è conforme alla Norma EN 50528 che riguarda le scale utilizzate per lavori su parti attive di bassa tensione quali la realizzazione di connessioni, interventi sui sostegni e operazioni di commutazione.

Dette scale sono utilizzate anche per operazioni preliminari per lavori sotto tensione quali la verifica della tensione, la messa a terra ed in cortocircuito, ecc.
Lo scopo della presente Norma è di fornire scale che hanno due funzioni principali: accedere alle parti di impianto su cui si deve intervenire e proteggere il lavoratore dai rischi d'origine elettrica fornendo il livello d'isolamento ed il mantenimento di una distanza di sicurezza, tra l'operatore e le parti di impianto, potenzialmente sotto tensione.

Riguarda le scale isolanti per uso su impianti di bassa tensione o in loro prossimità.
La presente Norma, che rispetta la EN 61477 deve essere usata in accordo alle Norme EN 50110-1 ed EN 50110-2.
Questa Norma viene pubblicata dal CEI nella sola lingua inglese in quanto particolarmente mirata a settori specialistici.

La presente Norma rimane applicabile fino al 29-04-2027.

I test sono svolti con una carica elettrica di 36.000 Volt per un minuto.

Questo prodotto è stato testato secondo le norme europee UNIEN131.1.2 come scala doppia.
E' consentito l'uso del prodotto solo in prossimità di impianti elettrici a bassa tensione.
