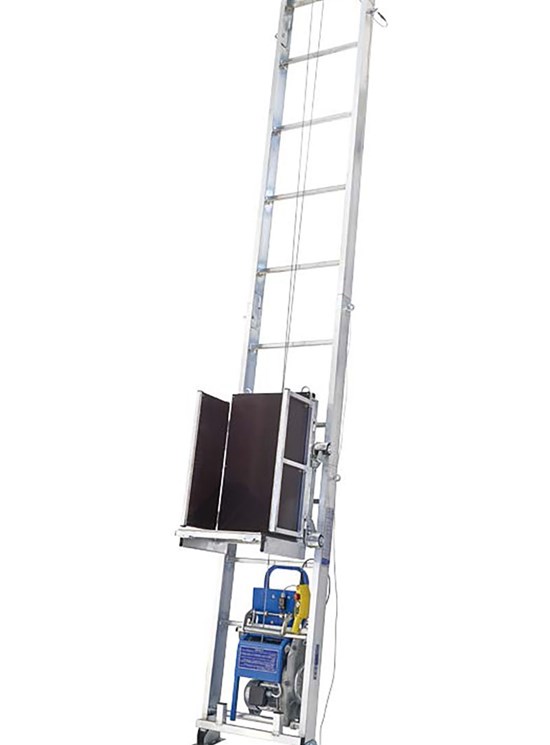

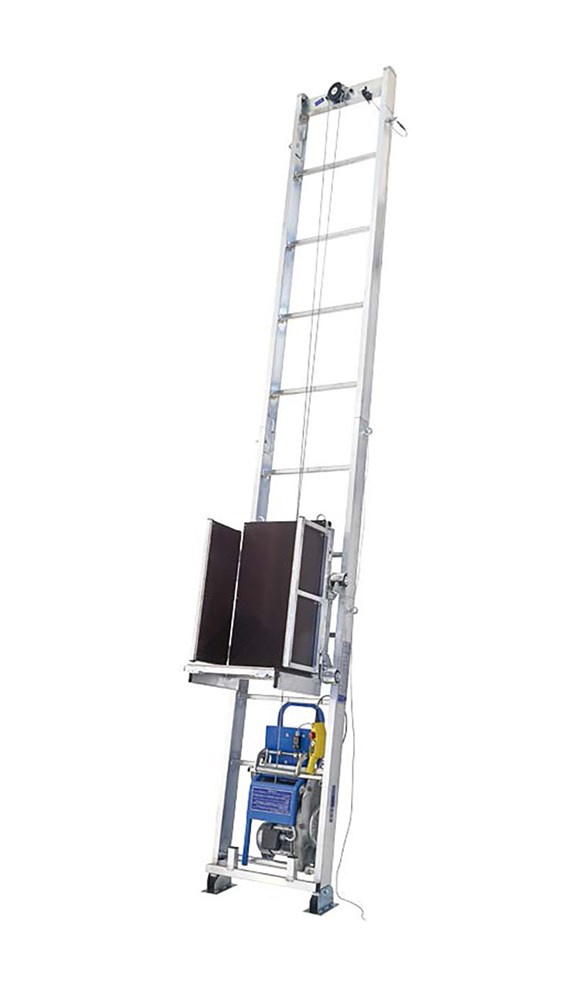

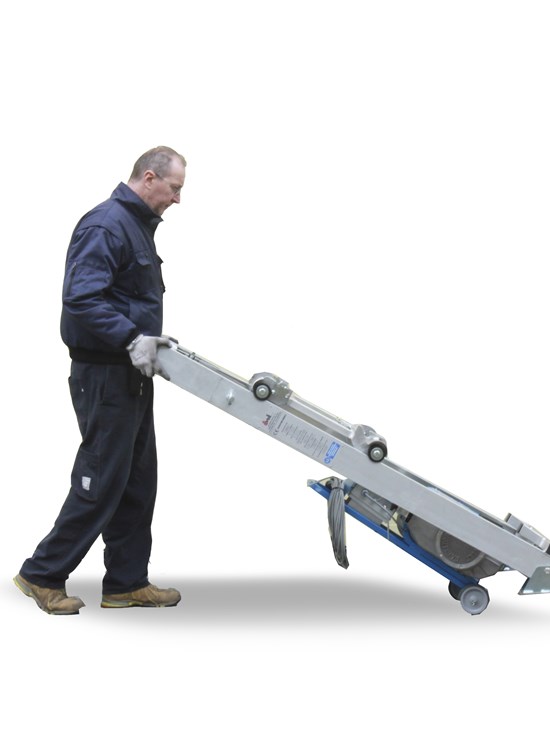

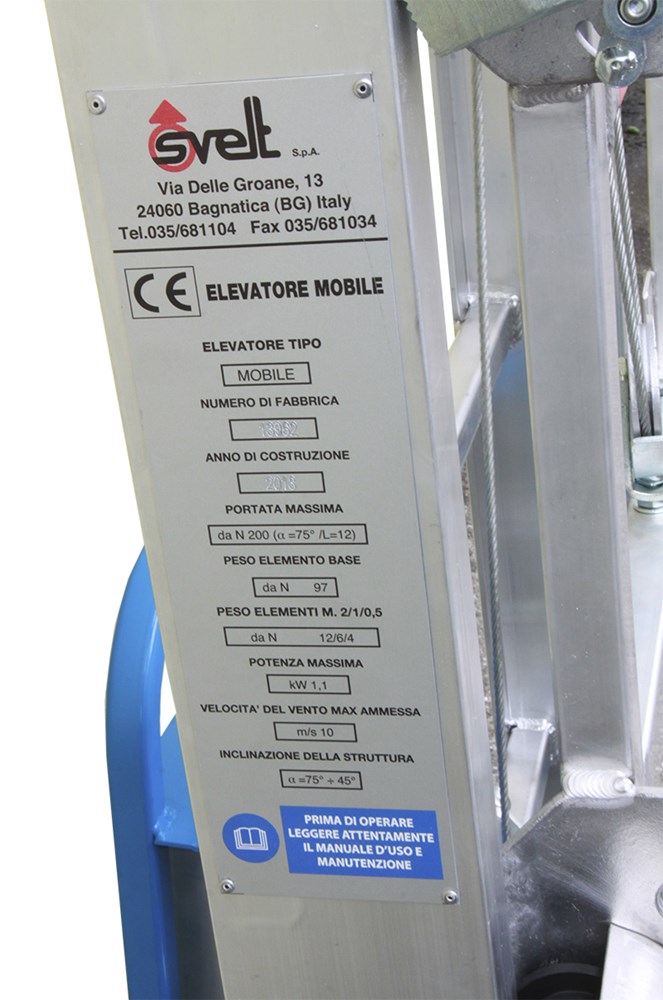

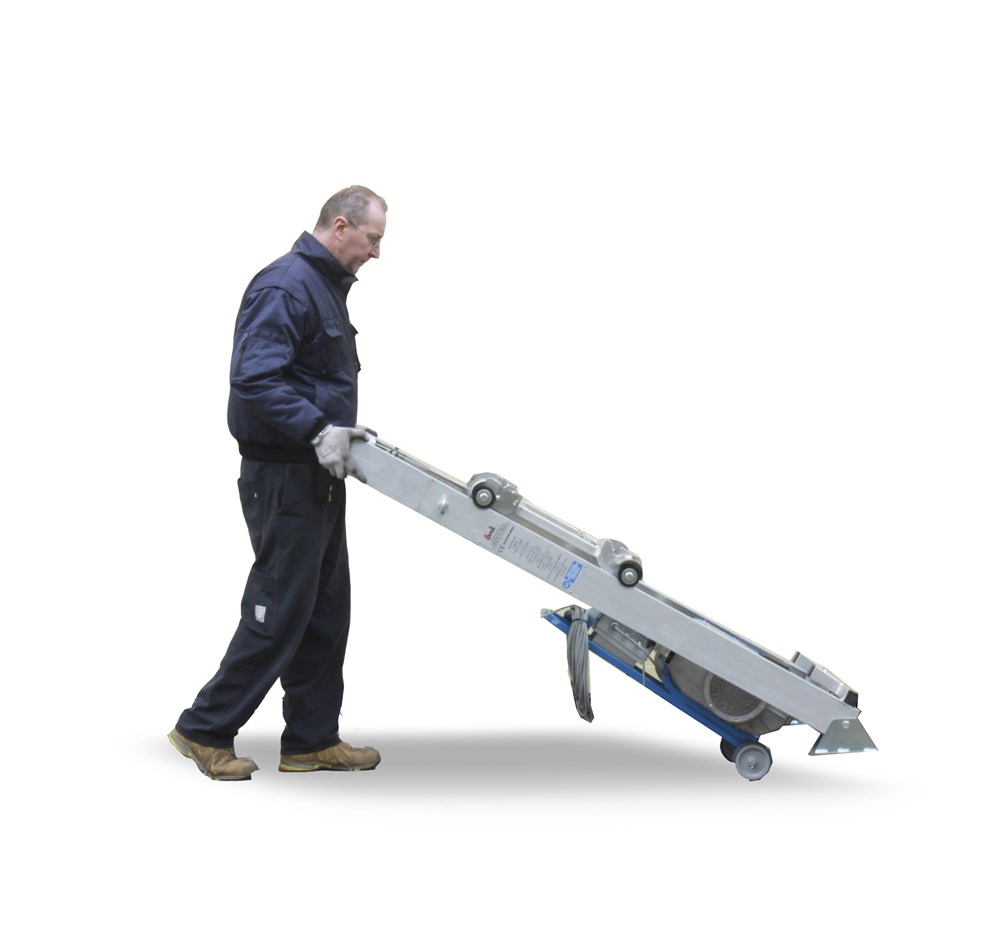

ELEVATORE MOBILE

Максимальна висота 23,80 м

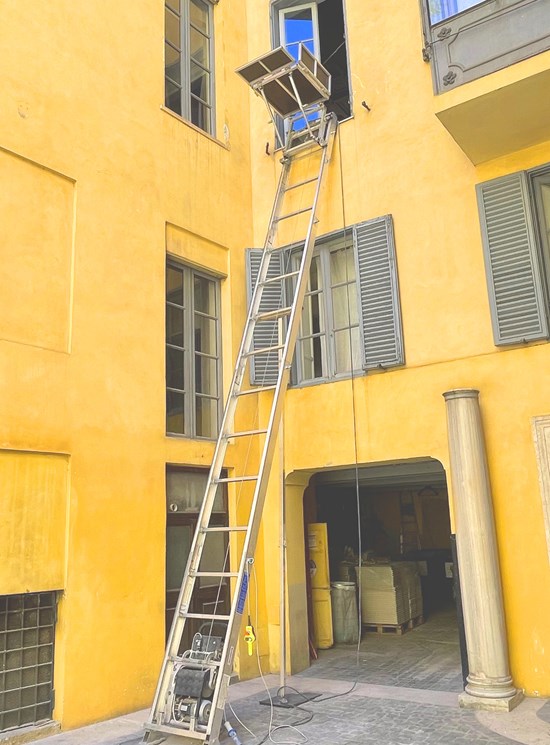

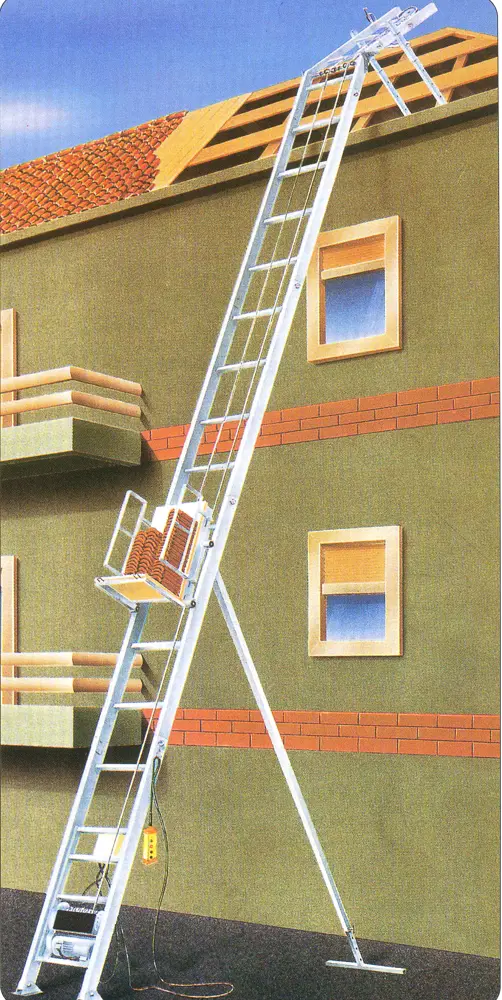

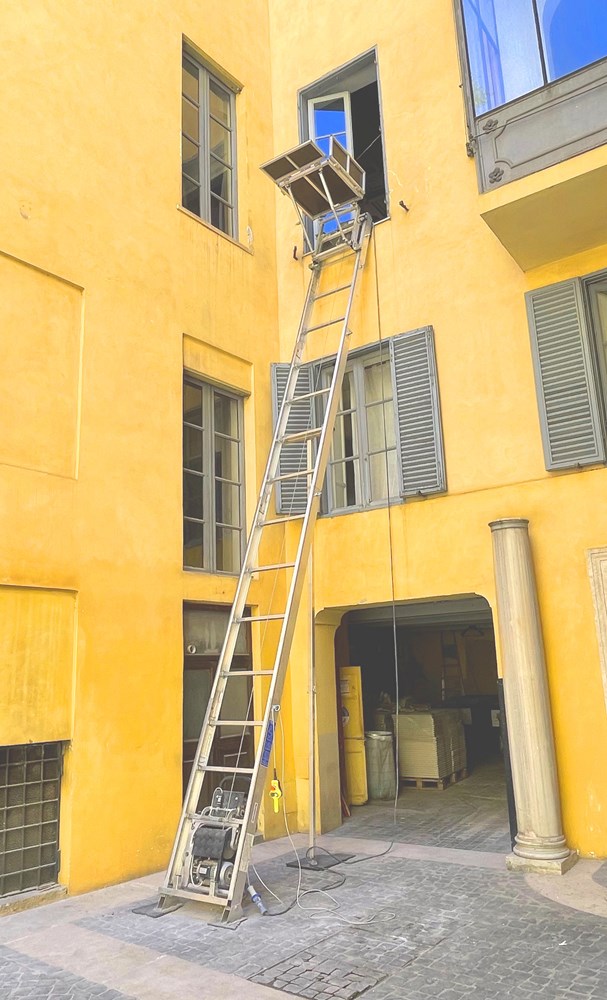

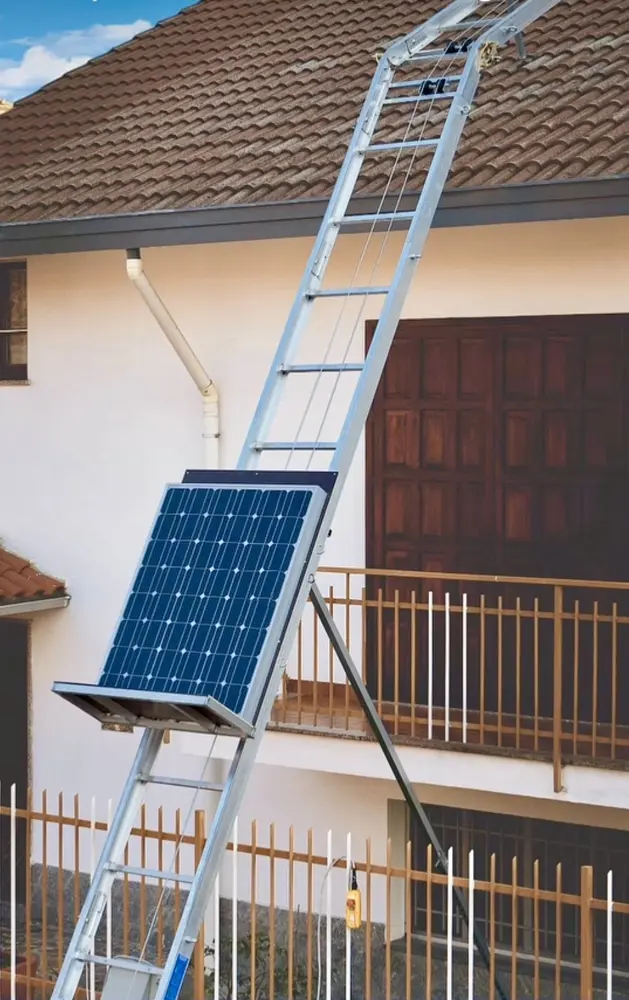

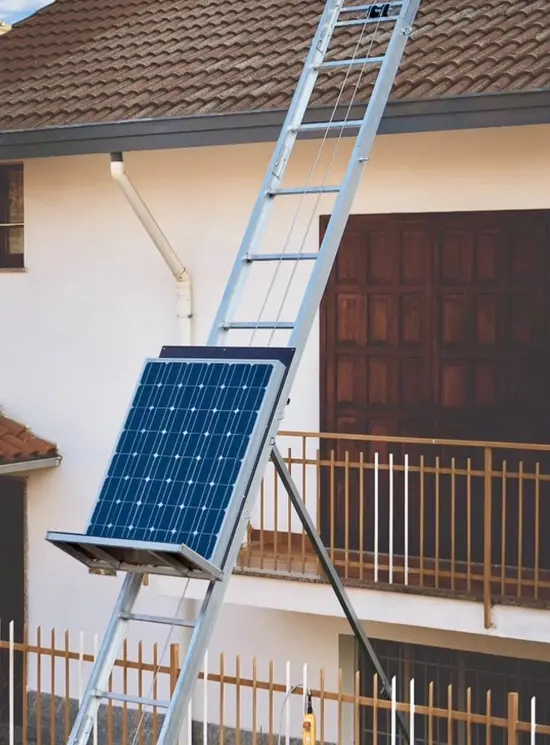

Підйомник для будівельного матеріалу або для переїздів

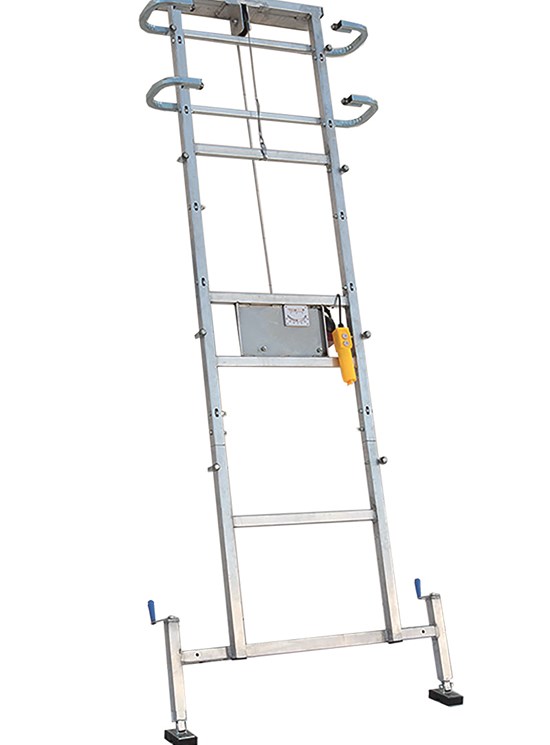

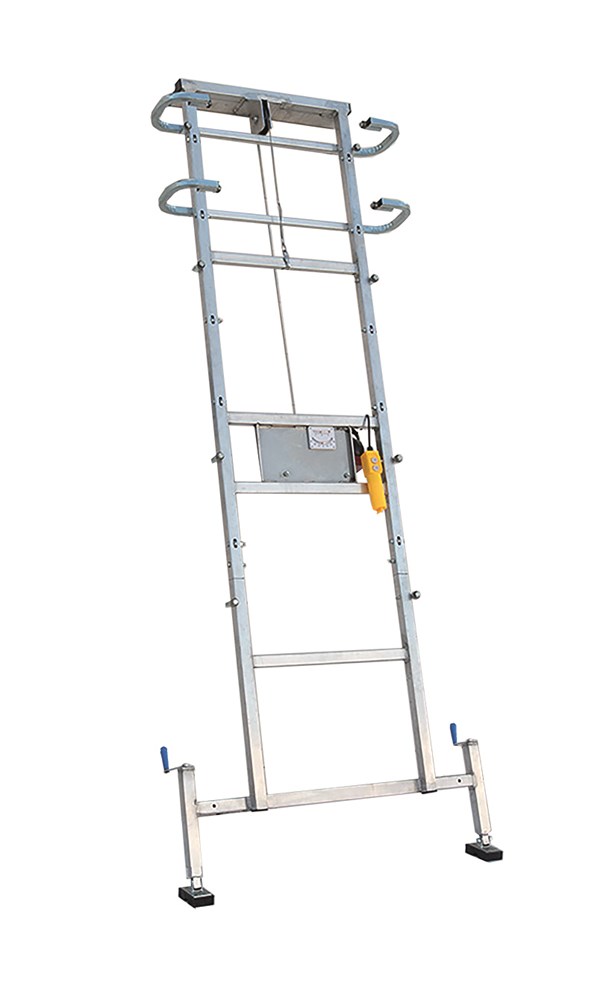

Конструкція складається з базового елемента, що несе підйомний блок, проміжних елементів довжиною 0,5, 1,0 і 2,0 м у кількості, достатній для досягнення бажаної висоти (максимальне висування 24 м), і кінцевого елемента, що підтримує, зворотного підйомного троса візка, шківа.

Кінцевий елемент може бути лінійним або вигнутим, регулюється в діапазоні від 25° до 45° для полегшення вивантаження піднятого матеріалу.

Окремі елементи, описані вище, повністю виготовлені з алюмінію і складаються з двох профілів С, з'єднаних один з одним за допомогою квадратних труб, розташованих на відстані 500 мм від центру.

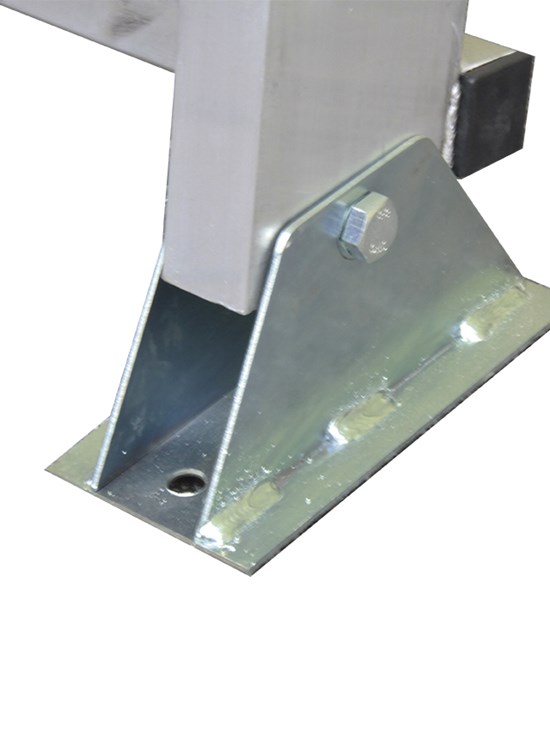

З'єднання між різними елементами здійснюється за допомогою болтів і рим-болтів, а також підсилюючих косинок, закріплених на нижньому кінці кожного елемента, які при складанні вставляються у верхній кінець нижчележачого елемента.

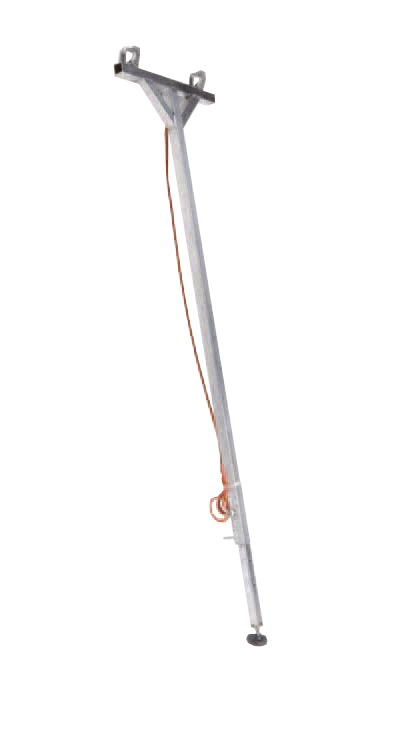

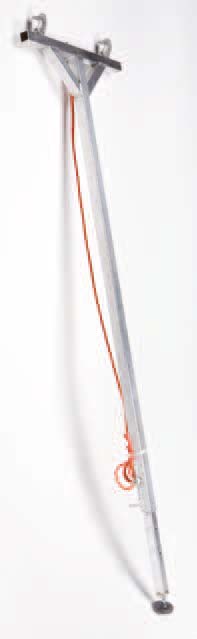

Щойно підйомна конструкція досягає 8 м висування, вона повинна бути зафіксована за допомогою телескопічних секційних стрижнів.

Візок являє собою раму, встановлену на колесах, що дозволяє їй переміщатися з прикріпленими до крил «С»-профілями.

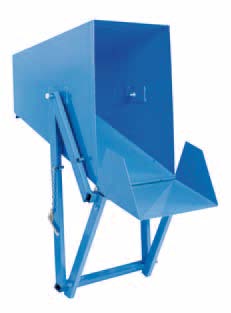

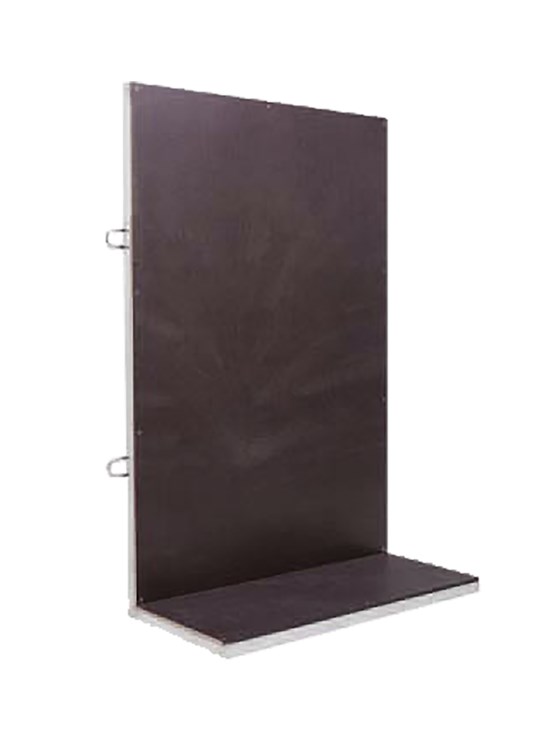

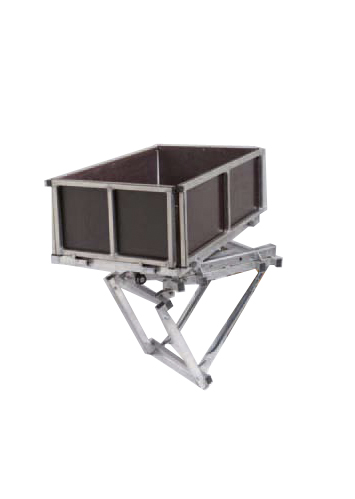

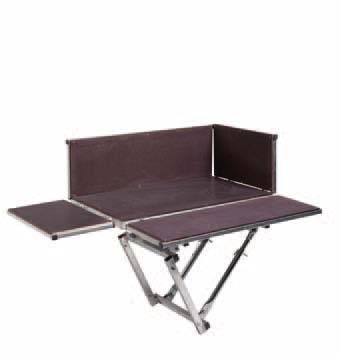

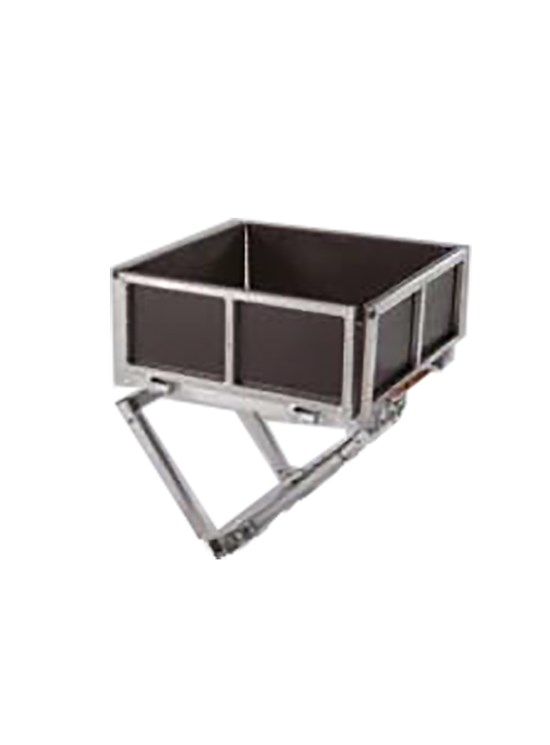

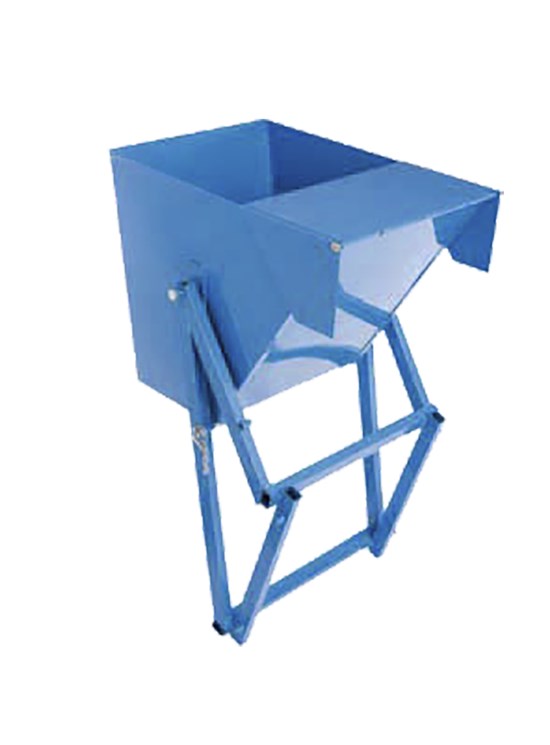

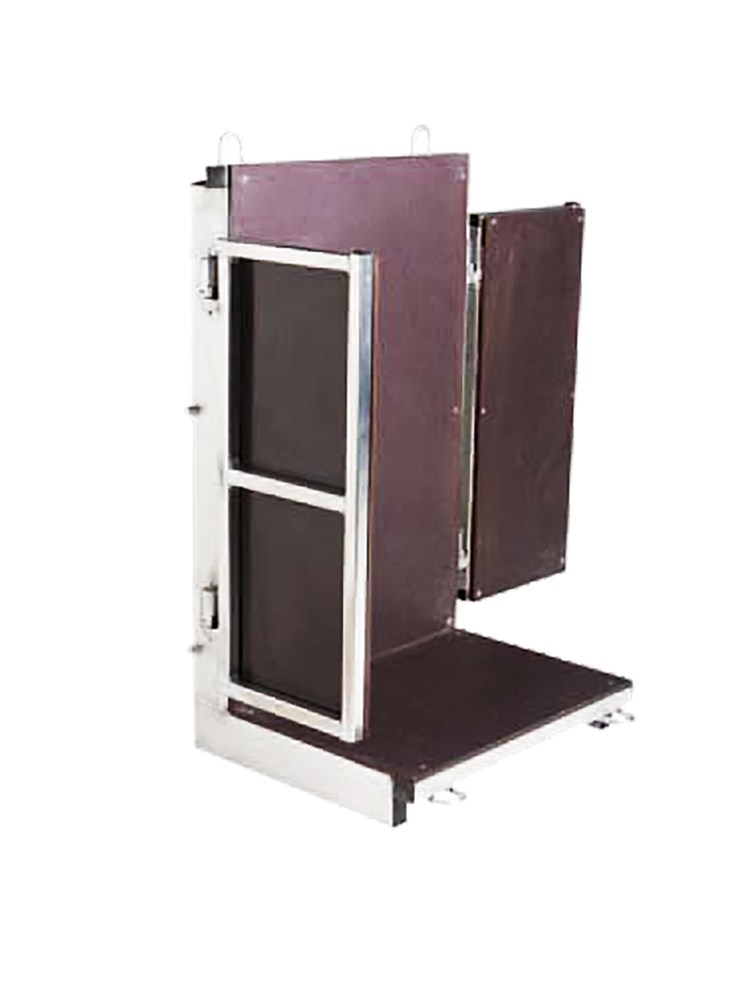

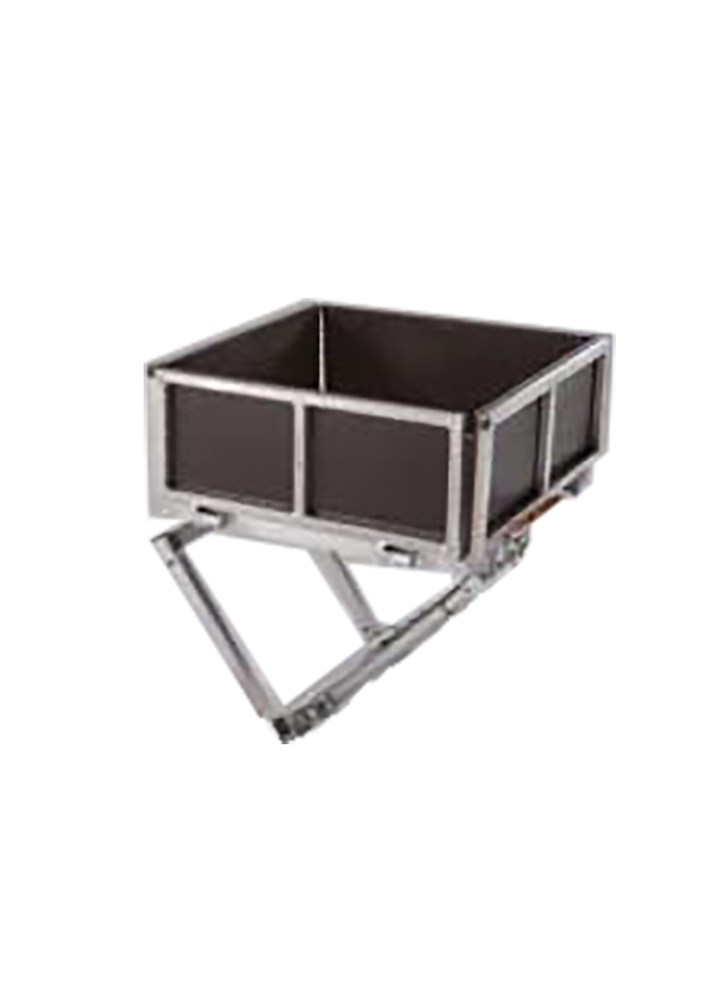

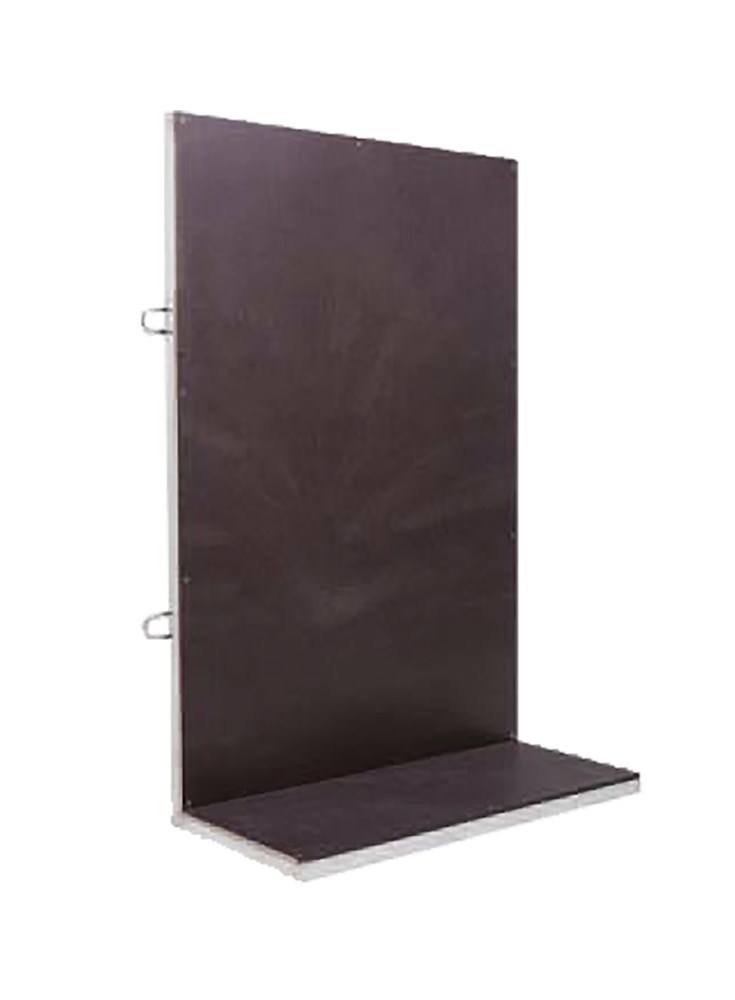

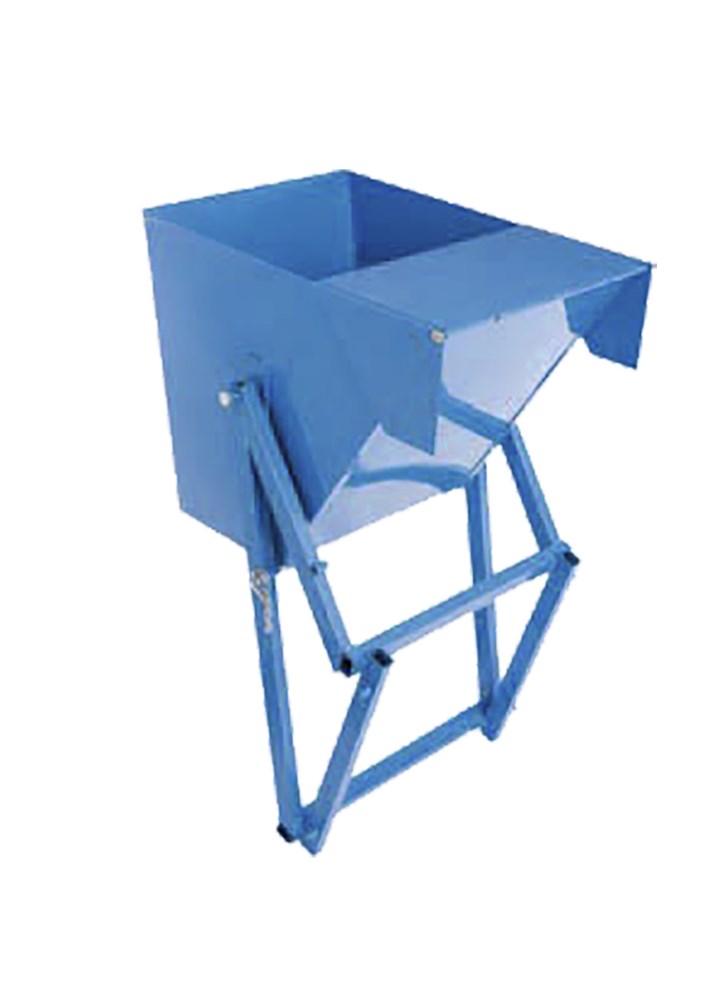

На них встановлюється пристосування, що підходить для типу матеріалу, який піднімається.

Підйомний агрегат складається з однофазного електродвигуна потужністю 1,1 кВт, редуктора та барабана для намотування каната з бічними фланцями (діаметр троса = 6 мм).

Електрична панель та панель керування ліфтом розташовані на базовому елементі.

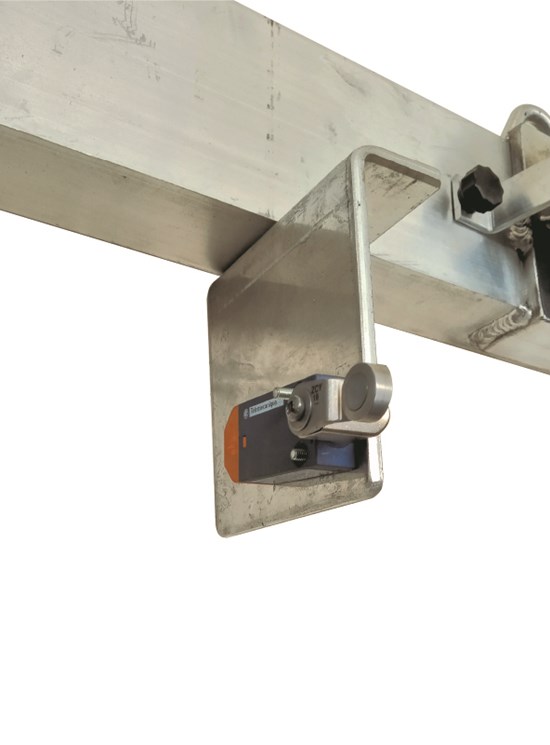

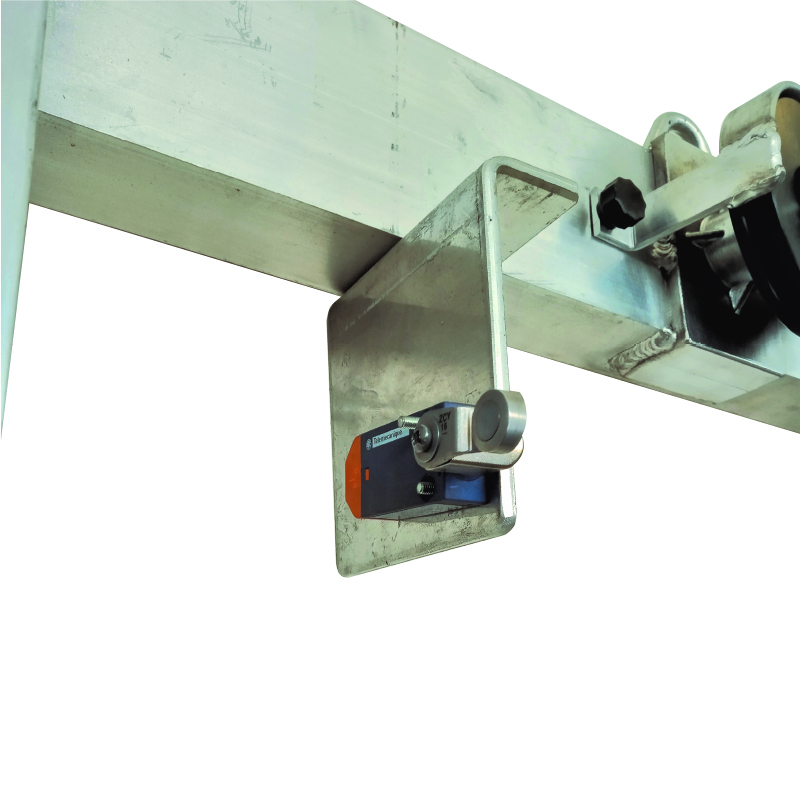

На нижньому та верхньому межах висування встановлені нерухомі стопорні пристрої та електричні кінцеві вимикачі.

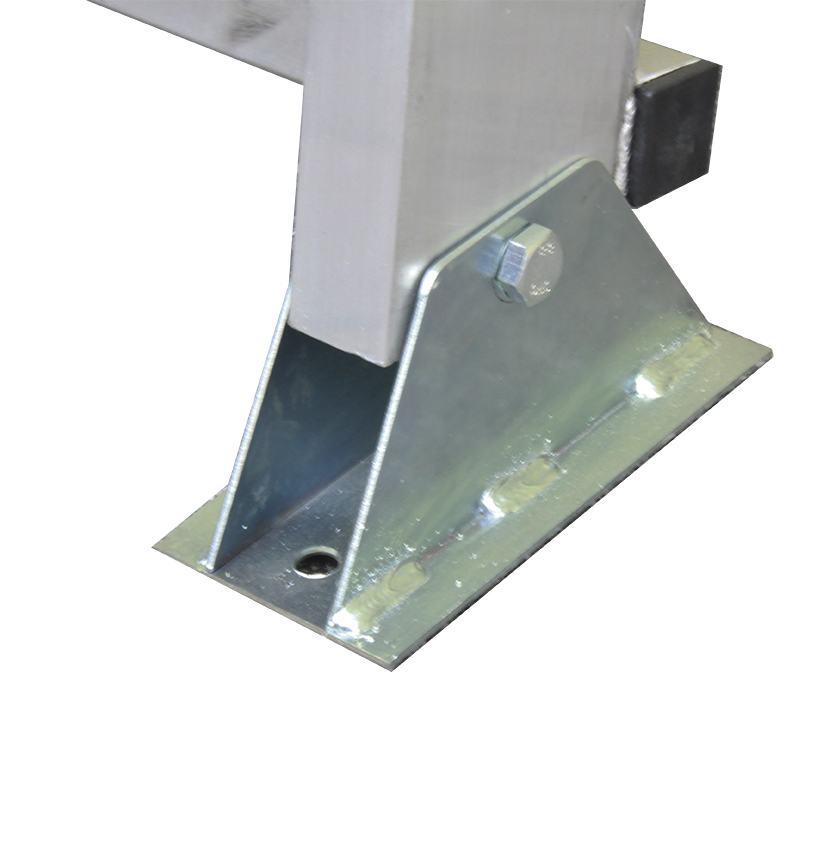

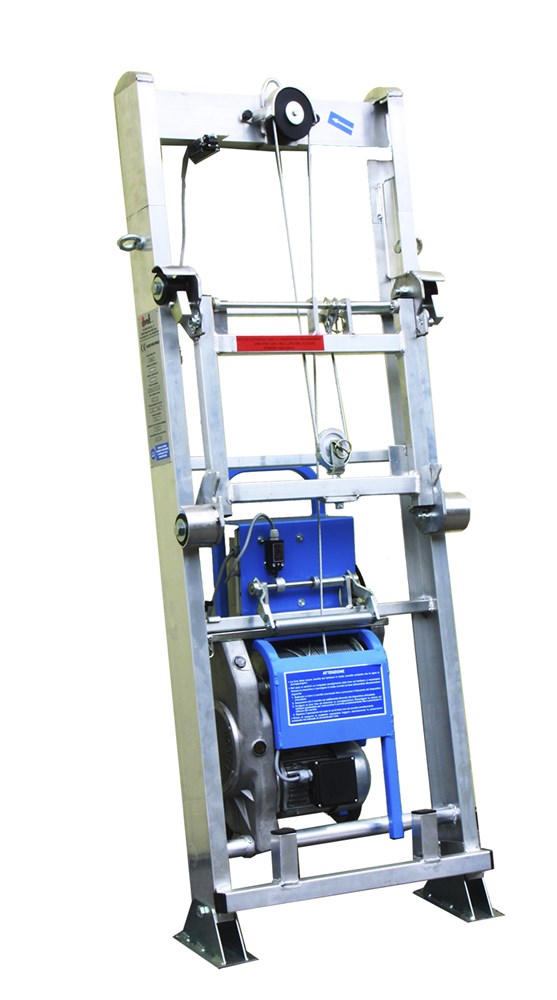

Базові елементи

Корисна довжина	1490 мм
Ширина	662 мм
Вага	10.6 daN

ОБЛАДНАНИЙ НОВИМ 3-ШВИДКІСНИМ ІНВЕРТОРОМ SIEMENS:
1) 200 кг ваги = 34 м за хвилину

2) 150 кг ваги = 38 м за хвилину

3) 120 кг ваги = 40 м за хвилину

Чим легше вантаж, тим більша висота підйому та швидкість.

Оснащений блокуванням від перевантаження.

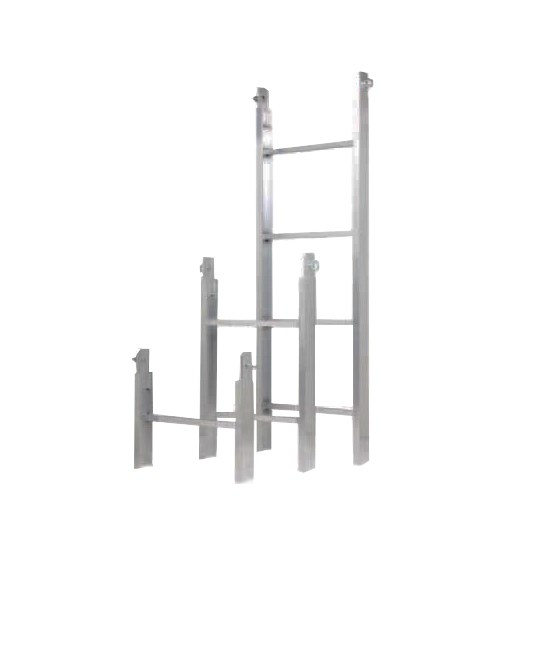

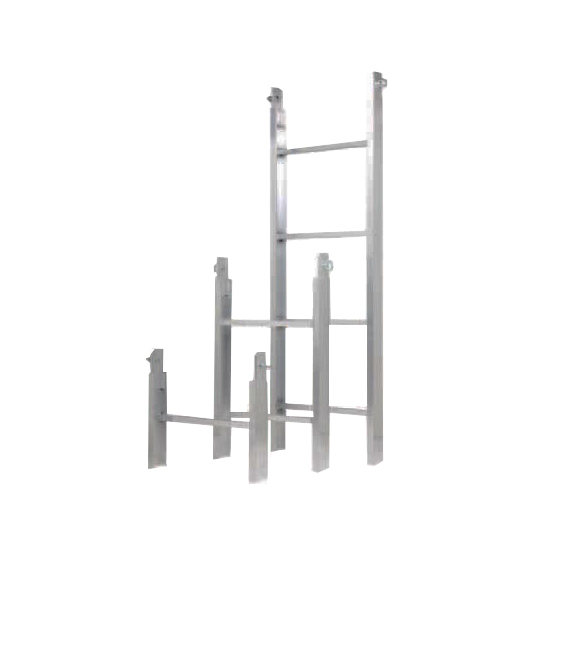

Проміжні елементи

Корисна довжина	500 / 1000 / 2000 мм
Ширина	662 мм
Вага	4.0 / 7.0 / 12 daN

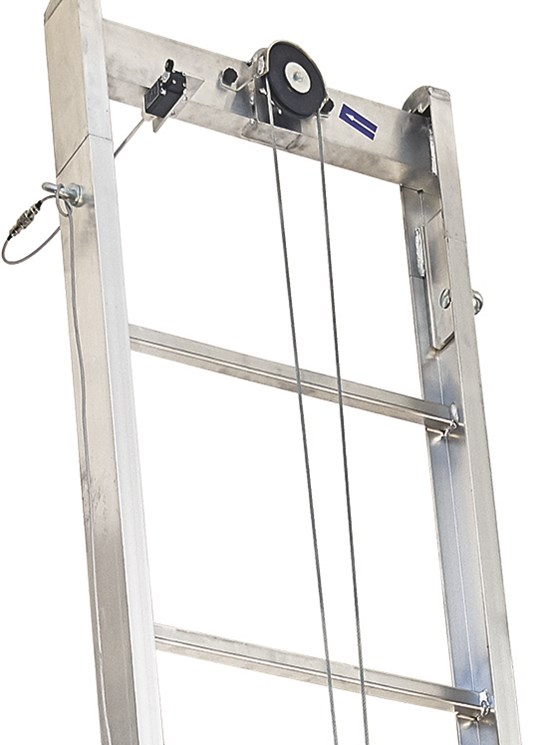

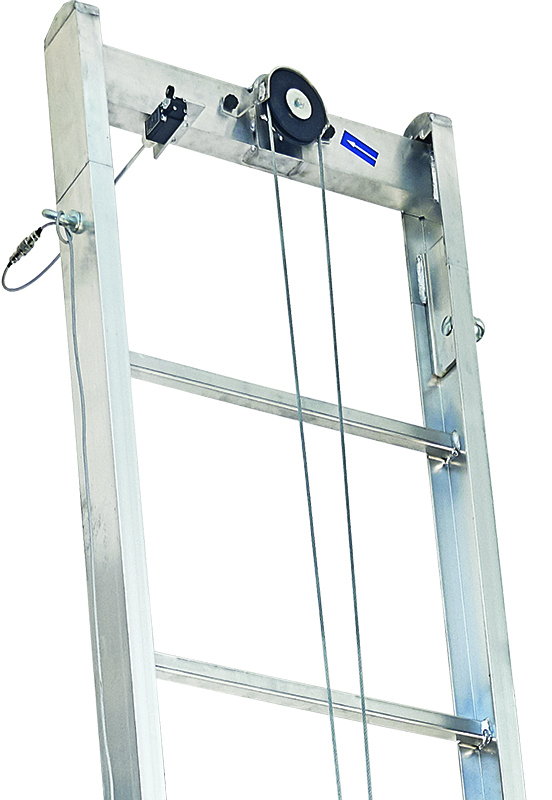

Верхній елемент

Корисна довжина	260 мм
Ширина	662 мм
Вага	5.5 daN

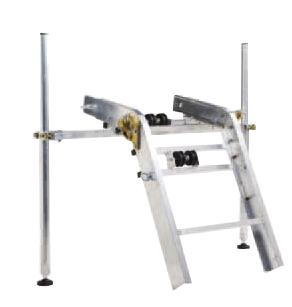

Регульований вигин

Ширина	662 мм
Вага	12.4 daN
Діапазон регулювання кута	25° ÷ 45°

Візок

Довжина	580 мм
Ширина	702 мм
Вага	13.9 daN

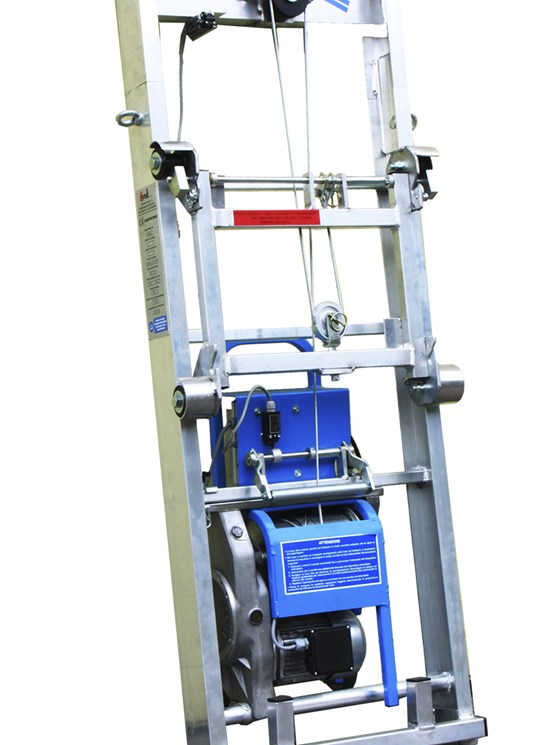

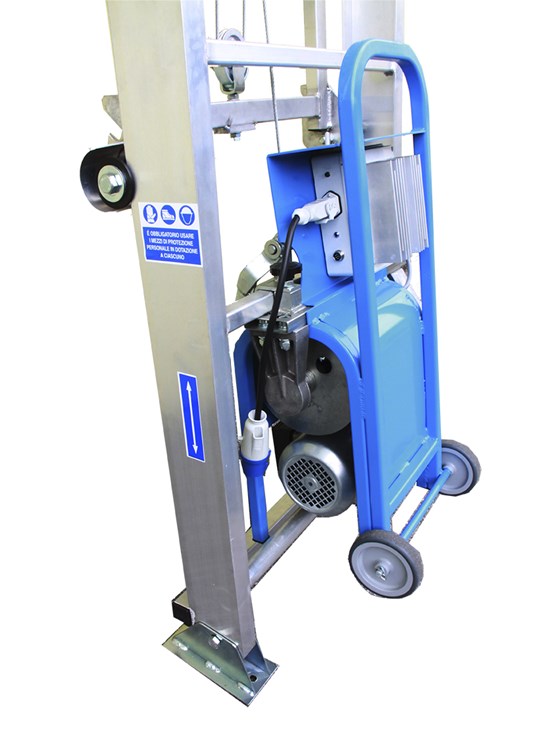

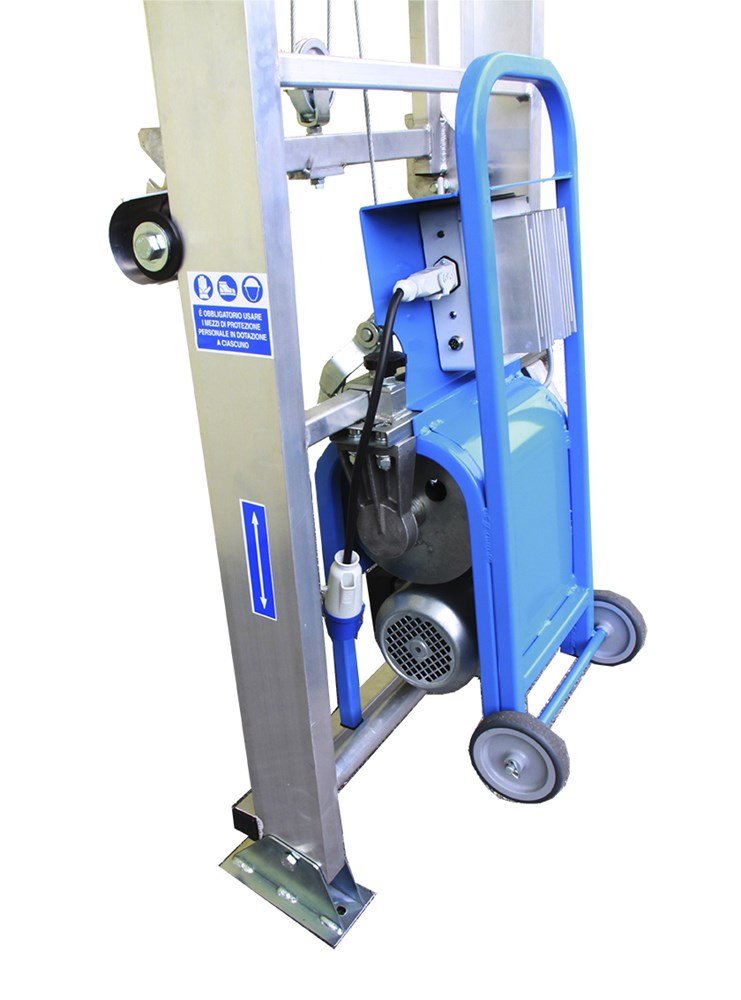

Підйомна група

електричний двигун
однофазний з автогальмуванням - 1,1 кВт
редуктор з косозубою передачею та паралельними осями
барабан для намотування каната
рифлена спіраль p = 6 мм; R = 3 мм
номінальний діаметр троса = 6 мм

Управління

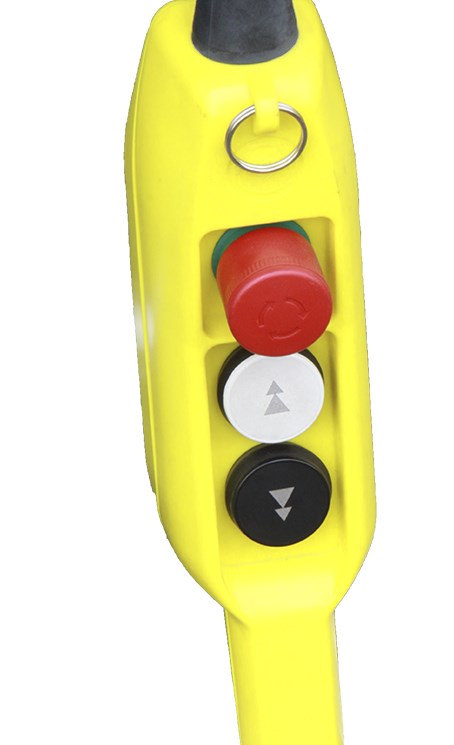

Здійснюється за допомогою виносної кнопкової панелі та сполучного кабелю до розподільного щита довжиною 2000 мм.

На кнопковій панелі встановлені такі елементи керування:

зелена кнопка (позначена буквою I) включення живлення панелі;
кнопка початку підйому (сірого кольору та стрілки вгору);
кнопка початку спуску (сірого кольору та стрілки вниз);
кнопка аварійної зупинки грибоподібної форми (червоного кольору).

Навантаження

Підйомник має змінну вантажопідйомність Pmax 200 кг при нахилі 75 ° і довжині не більше 12 м.

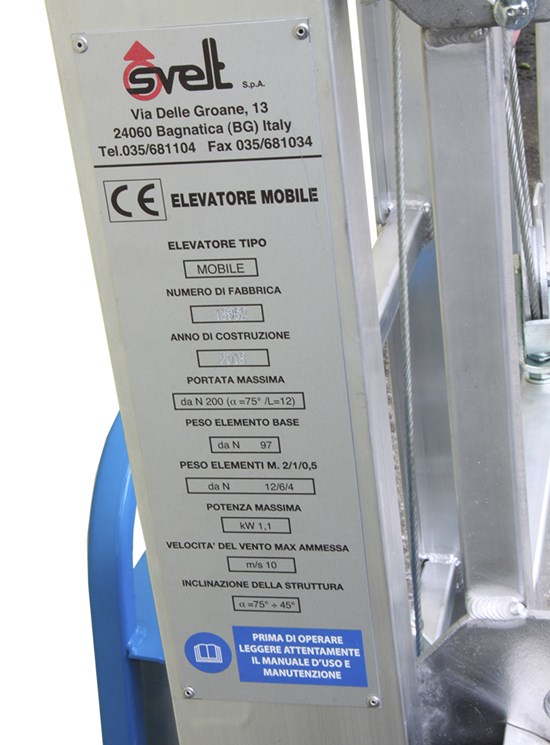

Діаграма навантаження знаходиться в таблиці, розташованій на профілі «С» базового елемента і описаній в пункті 3.5 цього посібника.

Обмеження з навколишнього середовища

Ліфт можна експлуатувати лише в умовах навколишнього середовища, передбачених виробником, або за швидкості вітру не більше 10 м/с. Для отримання додаткової інформації зверніться до розділу 4.0 цього посібника.
