Trabattello Professional EN1004

m 2,00x1,20 - altezza max m 13,30

Indica gli anni di validità della garanzia

Indica la portata massima, totale o al mq (area piano di calpestio). Eventuali piani di calpestio e scalette sono considerati parte della struttura stessa e non ne influenzano la portata

Indica il numero di persone che possono salire contemporaneamente sulla struttura

Tutti i nostri prodotti sono conformi all’utilizzo secondo il nuovo Decreto Legislativo sulla sicurezza n. 81 del 9 aprile 2008

Indica che il prodotto in acciaio é conforme alla normativa europea sulla saldatura

Indica conformità agli standard qualitativi europei in termini di dimensionamenti e resistenza

Indica che il prodotto è stato certificato del Politecnico di Milano secondo le norme europee UNIEN131-1-2-3-4 (scale), UNIEN14183 (sgabelli) o UNIEN1004 (trabattelli)

Ideale per uso professionale

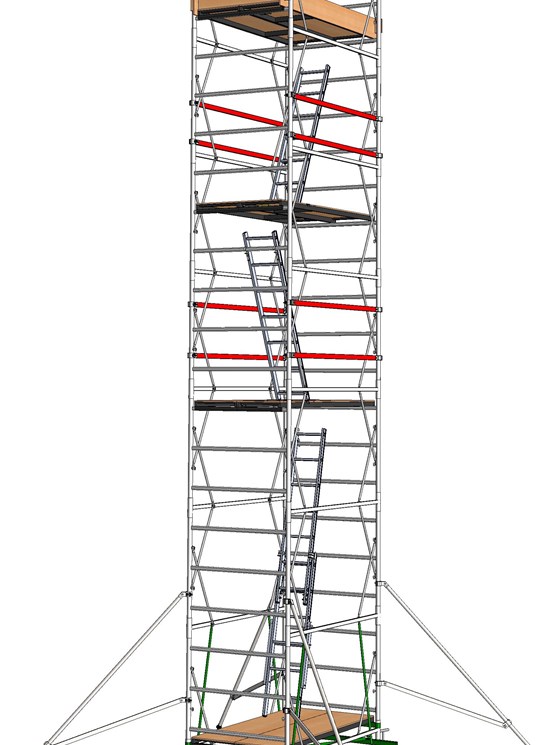

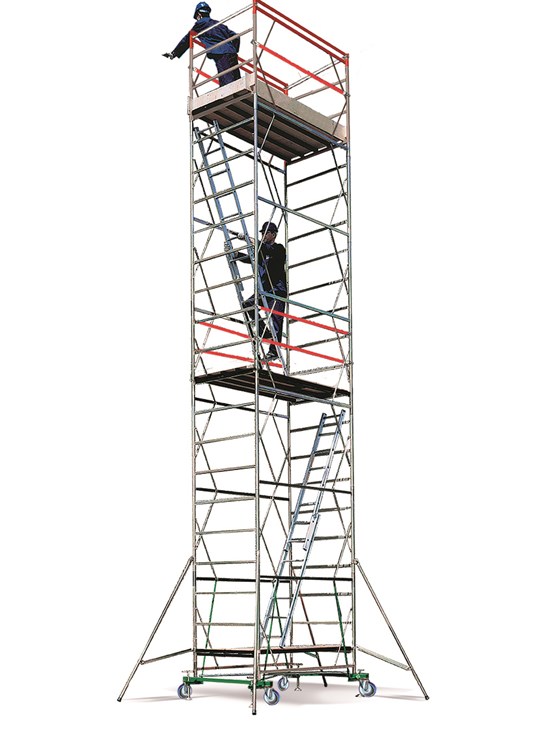

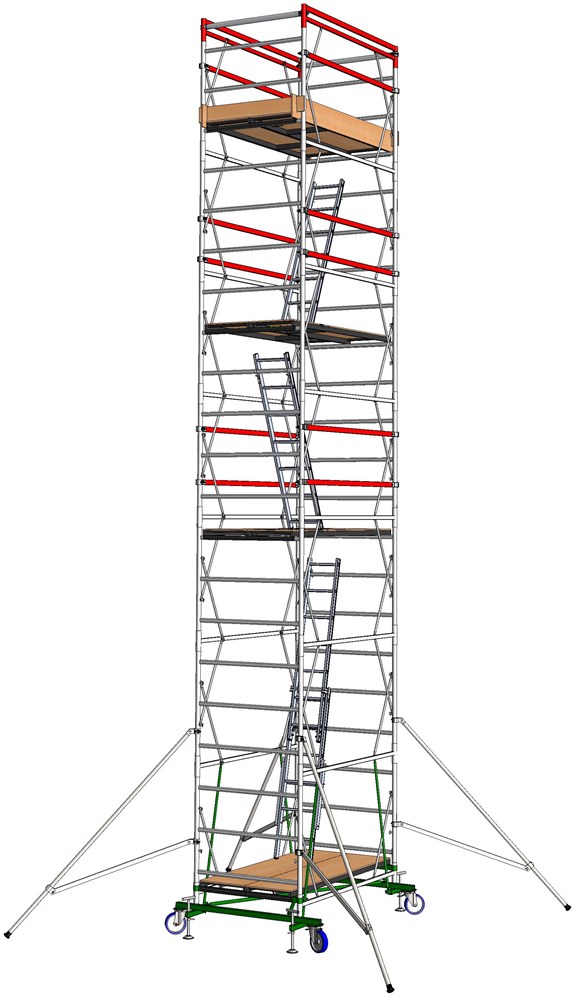

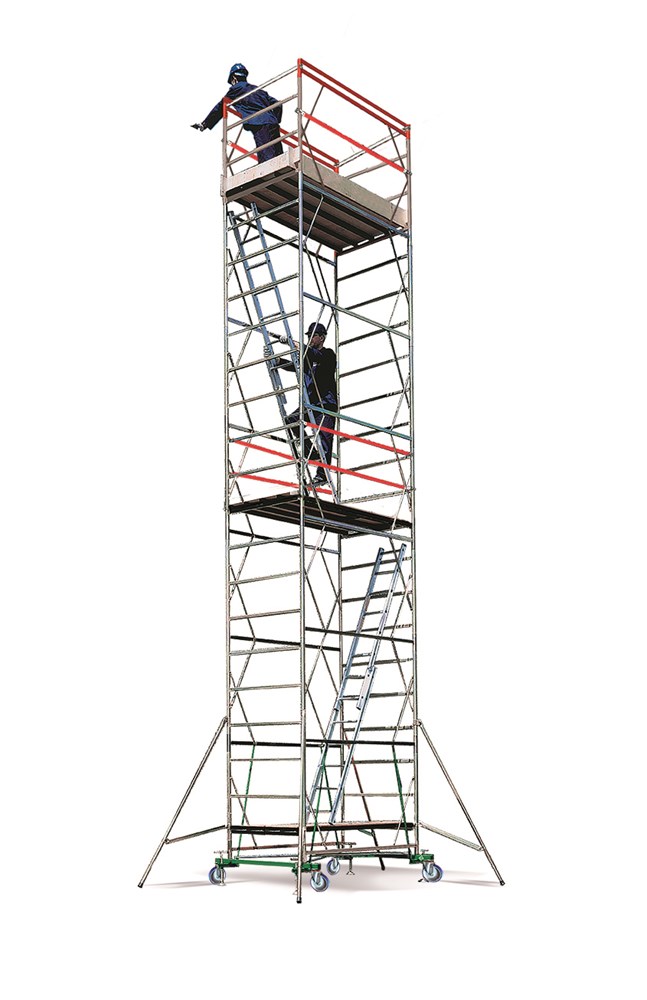

Il trabattello professionale in acciaio più venduto in Europa. A norme europee UNIEN1004-1-2

Trabattello in acciaio FE360 zincato elettroliticamente contro la ruggine.

Offre grandissima sicurezza di lavoro e facilità di montaggio.

Le crociere formano una struttura staticamente perfetta che non può subire torsioni anche a grandi altezze, fornendo inoltre un ampio spazio di lavoro in facciata.

Può essere anche usato come sistema di accesso e di sbarco in quota (tetto, copertura, piano).

Altezze componibili	da m 1,70 a m 13,30
Ingombro	m 2,00x1,20
Campata	altezza m 1,20 - peso kg 25
Portata max	kg 200/m² (incluse 2 persone - piani e scalette esclusi)

Colori componenti

I componenti hanno colore diverso per aiutare l’operatore ad individuare gli elementi per il montaggio e a capire se il trabattello è montato correttamente:

La base è verde
I terminali e i parapetti sono rossi.
Gli elementi intermedi delle campate sono zincati argento

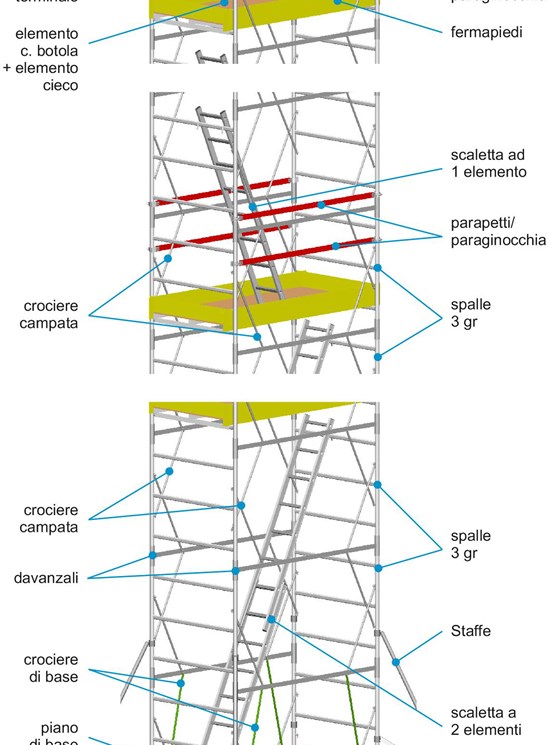

Elementi costruttivi

MONTANTI in tubo di acciaio tondo Ø mm 45
ZINCATURA non inquinante come da Direttiva 2002/95/CE (RoSH)
SALDATURE certificate ENISO14732 - ENISO9606-01
CORREDO: ogni trabattello è dotato di manuale ed etichette di istruzioni
CERTIFICATO di costruzione a norme: contenuto nel manuale d'uso e manutenzione
MARCATURA: tutti i componenti sono marchiati con anno di fabbricazione e logo Svelt

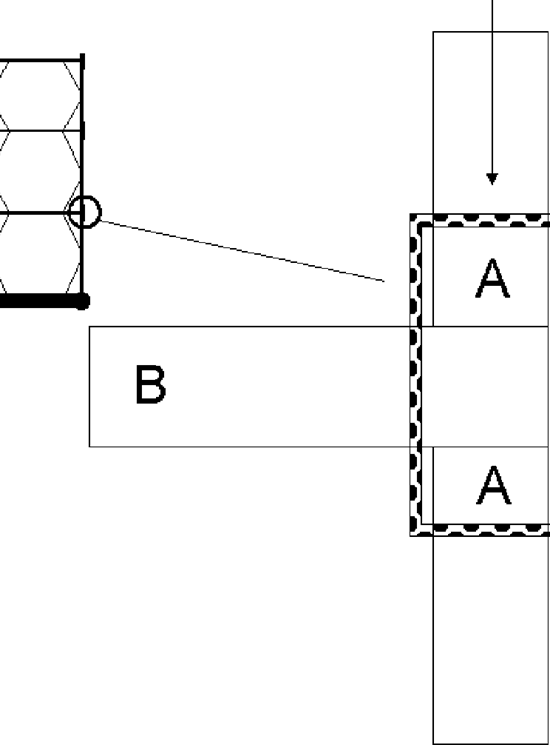

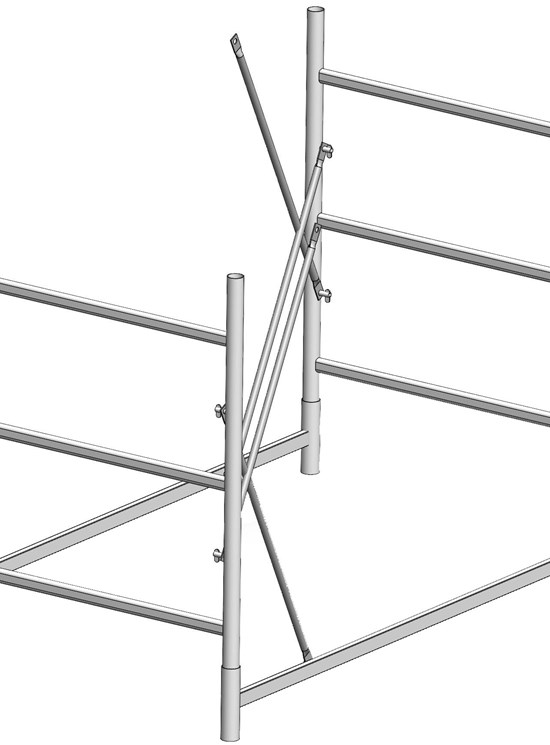

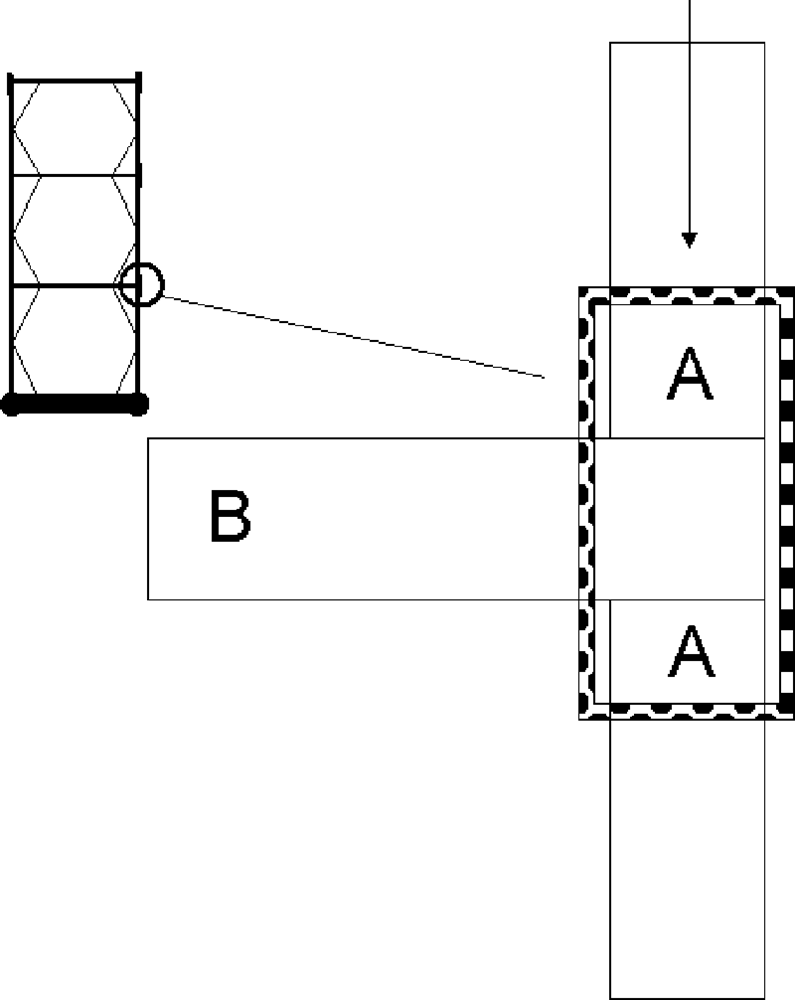

La spalla A viene inserita nel tubo davanzale B, andando a comprimerlo.

La compressione di tutti gli elementi “spalla” e “davanzale” conferisce al trabattello maggior stabilità mano a mano che si cresce in altezza.

La posizione delle crociere forma, in ogni campata del trabattello, 12 triangoli isostatici e indeformabili, che ne evitano la torsione e la flessione anche a grande altezza.
L’inserimento rapido delle crociere avviene tramite i nottolini saldati ai davanzali.

I Pioli Zigrinati Antisdrucciolo conferiscono un appoggio stabile per mani e piedi

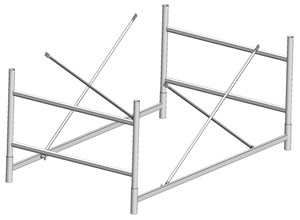

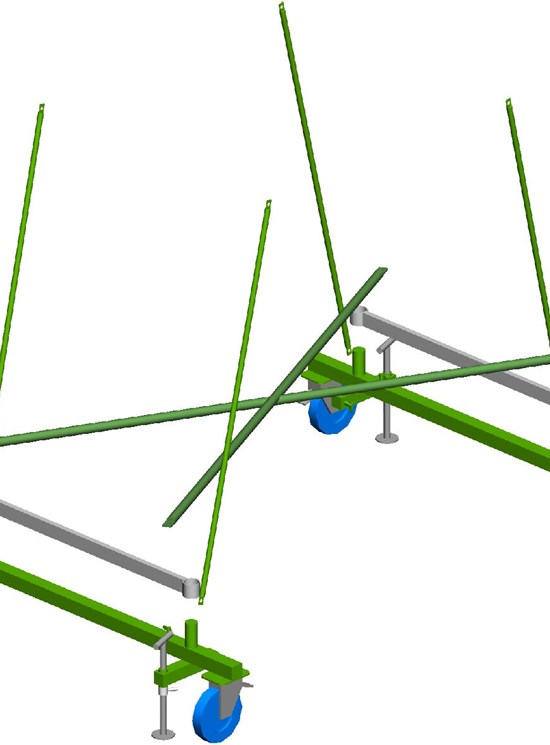

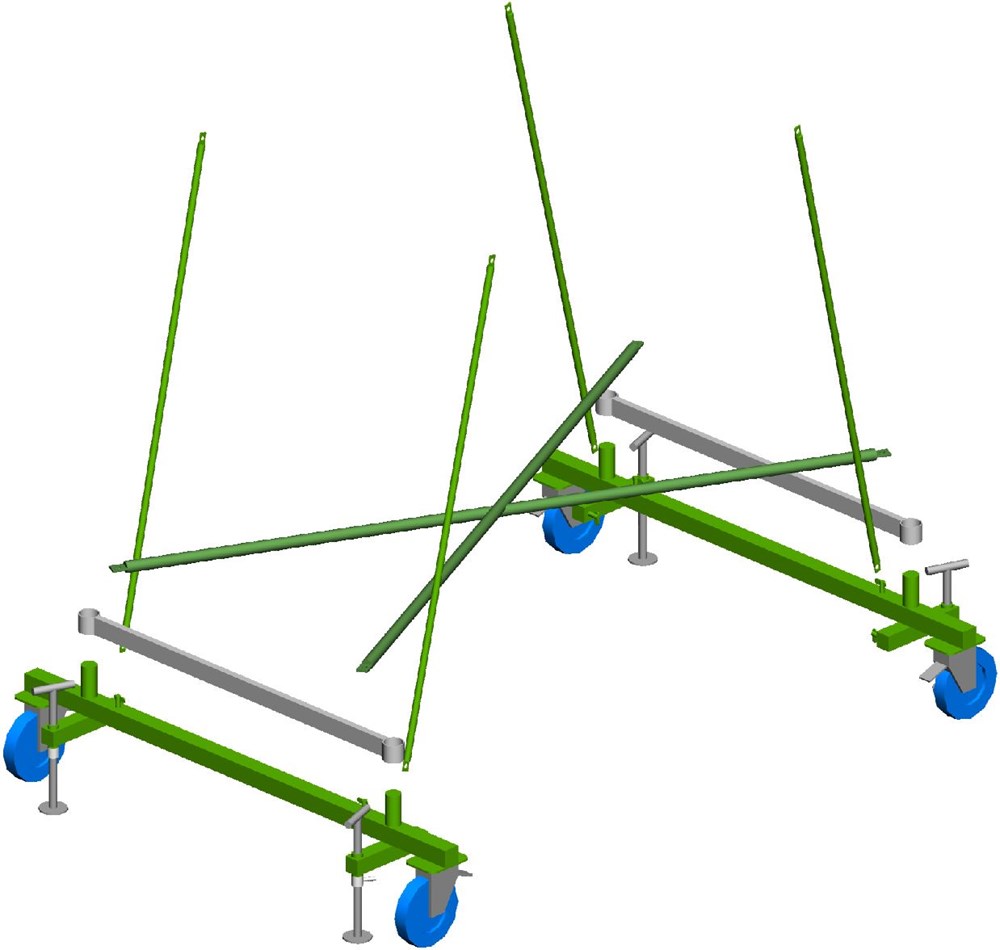

Base componibile TPROF010S (norme europee UNIEN1004.1.2) - minimo ingombro può essere montata senza viti né di attrezzi. Composta da:

n.2 elementi di base verdi verniciati con polveri epossidiche (dotati di fori di deflusso dell'acqua piovana).
n.4 tiranti verdi di base verdi verniciati con polveri epossidiche
n.4 ruote in nylon con copertura in poliuretano iniettato antimpronta, diametro 200 mm, dotate di freno a pedale
n.4 livellatori per dislivelli o marciapiedi
n.2 crociere di base
n.2 traversini zincati per l'appoggio del piano di appoggio della scaletta di base (necessario solo per alcune configurazioni)

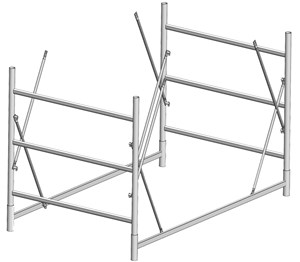

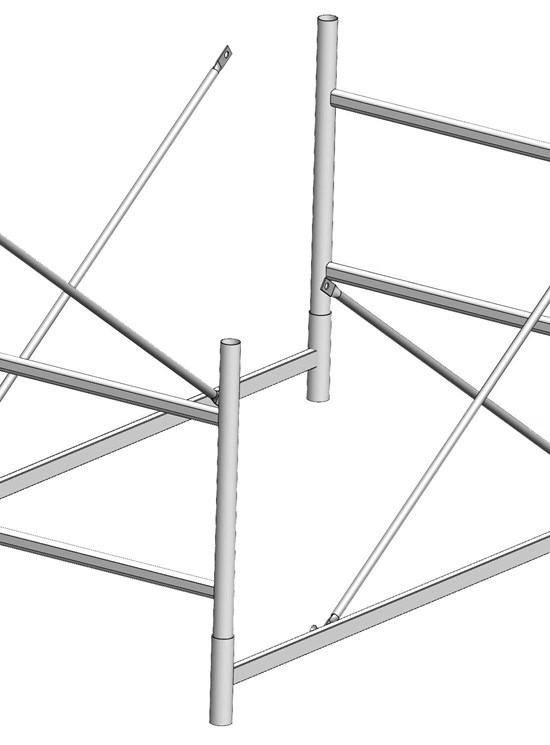

Campata m 1,20 composta da:

2 davanzali
2 spalle da m 1,20 (3 pioli antisducciolo)
8 corciere

Mezza Campata m 0,80 TPROF031 composta da:

2 davanzali
2 spalle da m 0,80 (2 pioli antisducciolo)
4 corciere

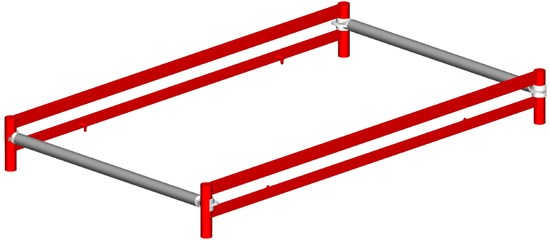

Kit terminale TPROF000K composto da:

2 davanzali rossi doppi
2 traversini in alluminio ad aggancio rapido

Staffa TPROF020EN:

Obbligatorie 4 staffe stabilizzatrici in acciaio con morsetti a montaggio rapido

Accessori a richiesta

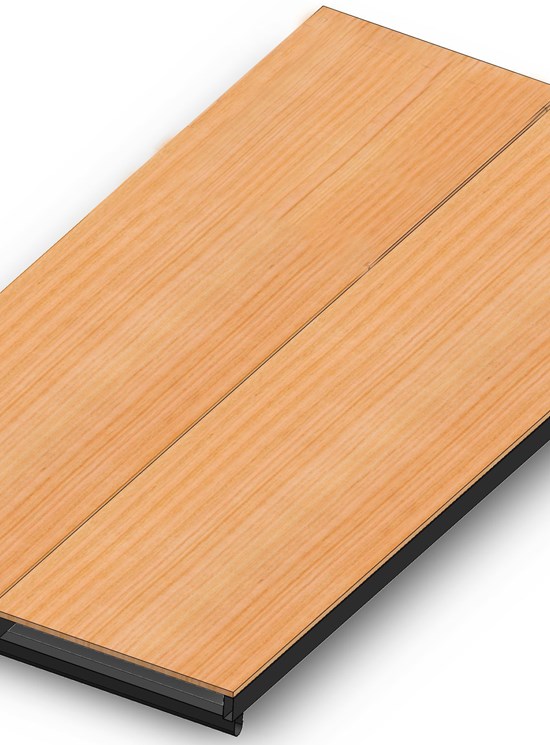

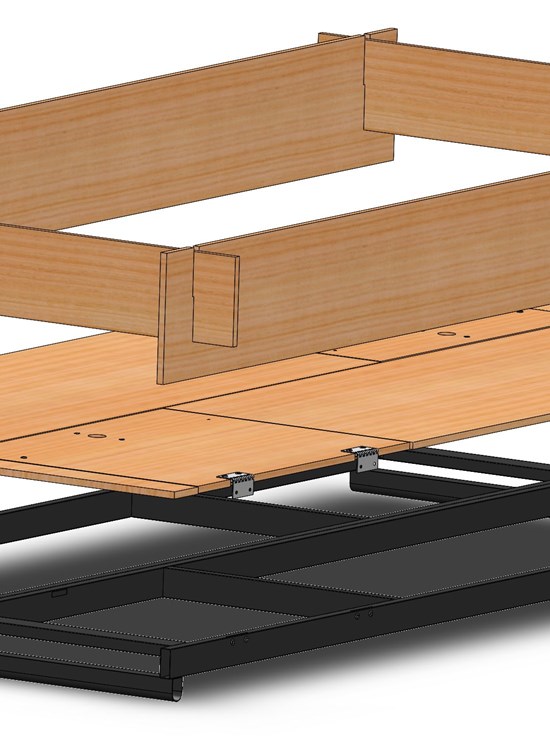

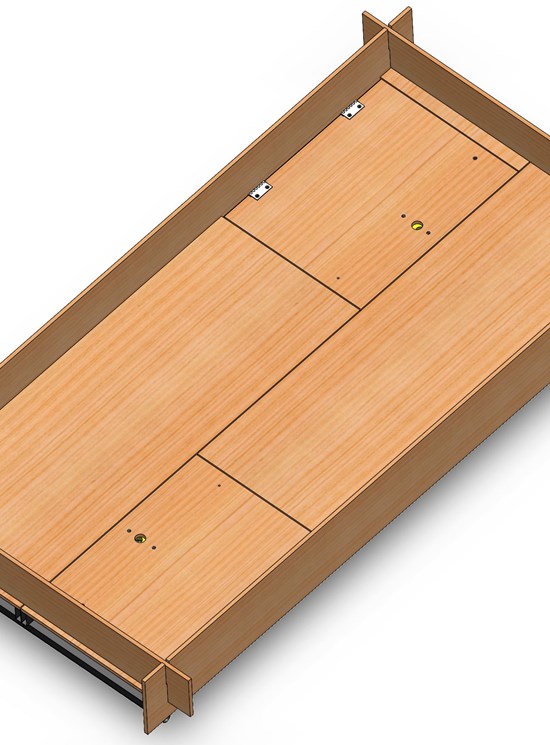

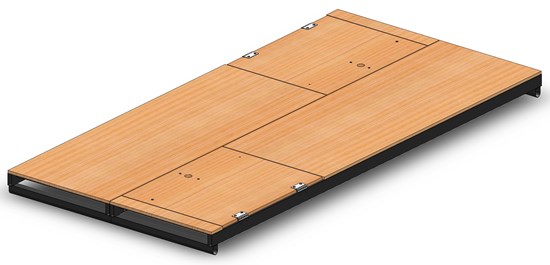

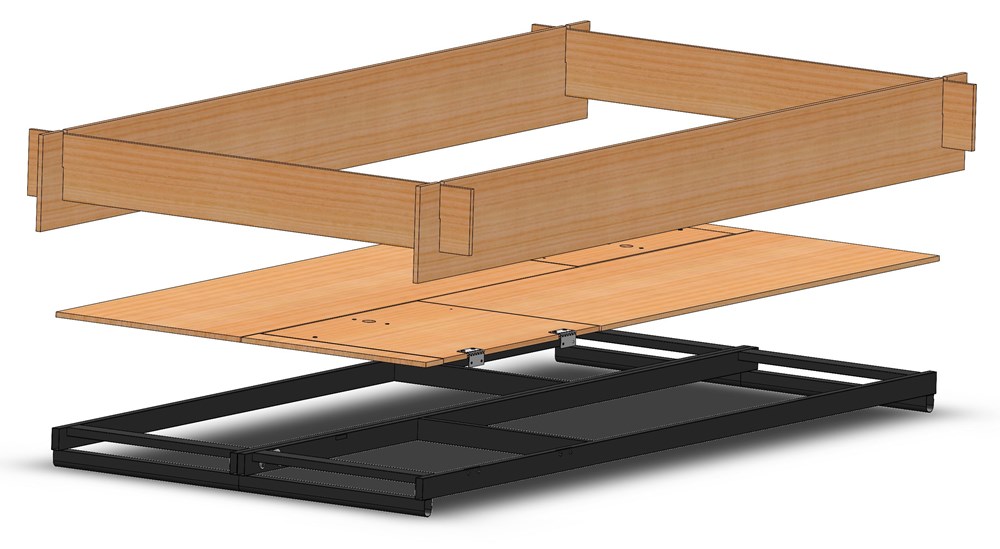

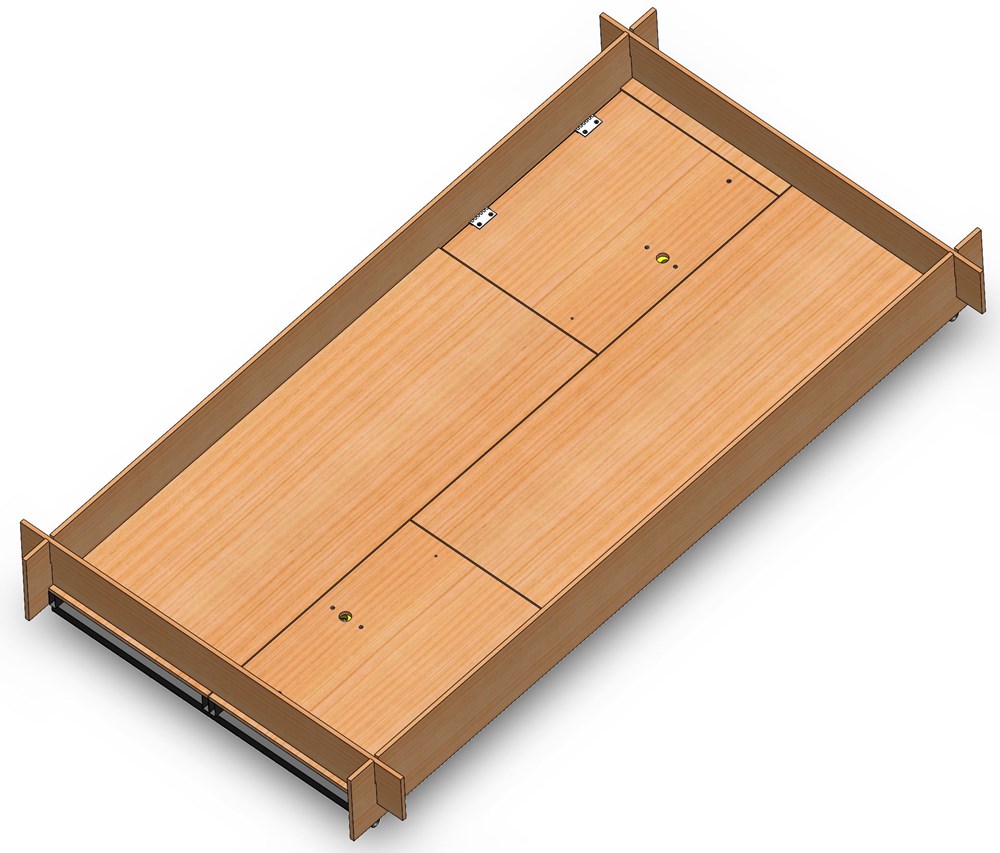

TPROF050EN (norme europee UNIEN1004.1.2) Piano di lavoro terminale con doppia botola, telaio in acciaio e piano in legno con fermapiedi e gancio antivento.

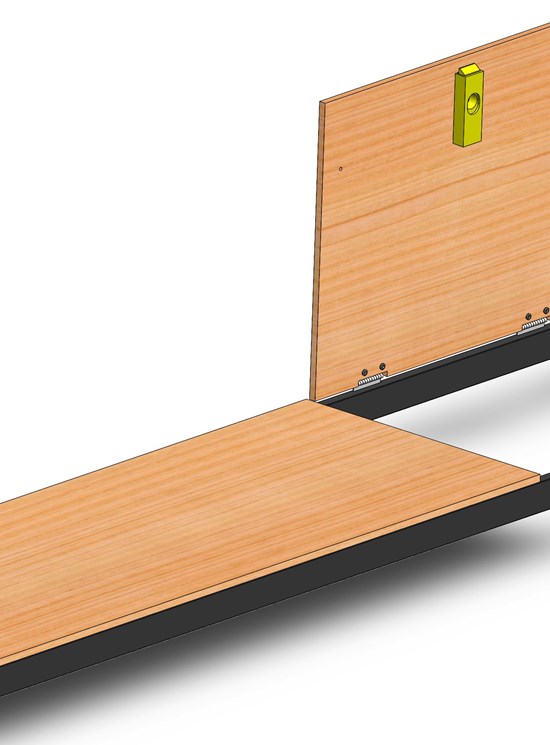

Il sistema costruttivo è uguale al piano TPROF050. Le 2 botole con cerniere e serrature permettono un sicuro e veloce passaggio degli addetti all’interno del trabattello ed il montaggio in sicurezza della ringhiera di protezione con il sistema A.T.B. (attraverso la botola). Dotato di gancio antivento.

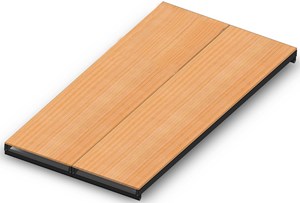

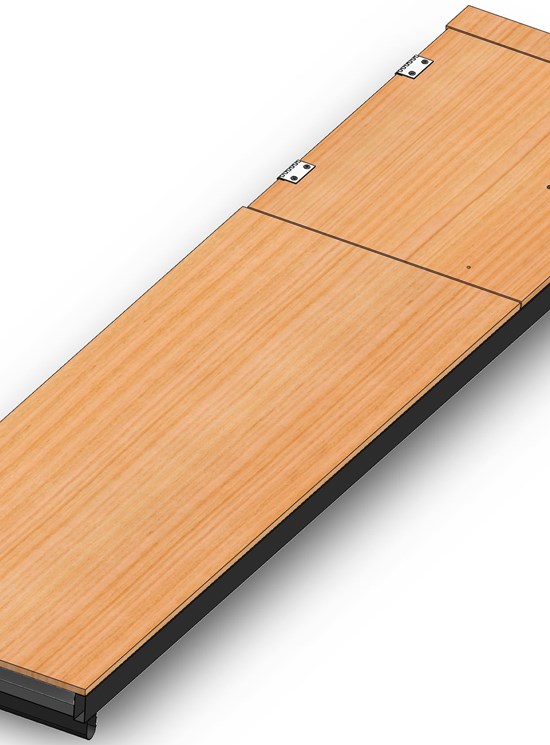

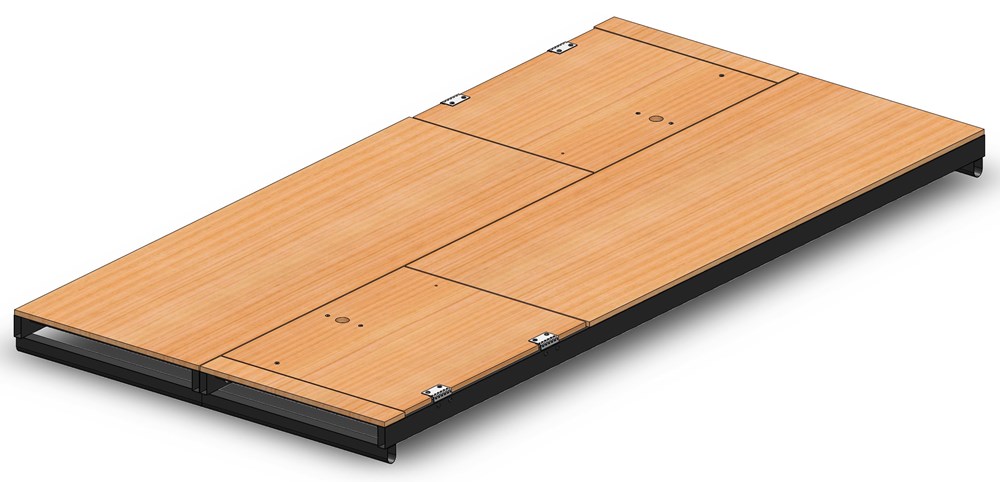

TPROF051EN (norme europee UNIEN1004.1.2) Piano di passaggio intermedio con doppia botola, telaio in acciaio e piano in legno e gancio antivento.

N.B.: I piani di passaggio se non usati per lavorare possono essere montati senza fermapiede.

Il sistema costruttivo è uguale al piano TPROF050. Anche in questo caso le 2 botole con cerniere e serrature permettono un sicuro e veloce passaggio degli addetti all’interno del trabattello ed il montaggio in sicurezza della ringhiera di protezione con il sistema A.T.B. (attraverso la botola). Dotato di gancio antivento.

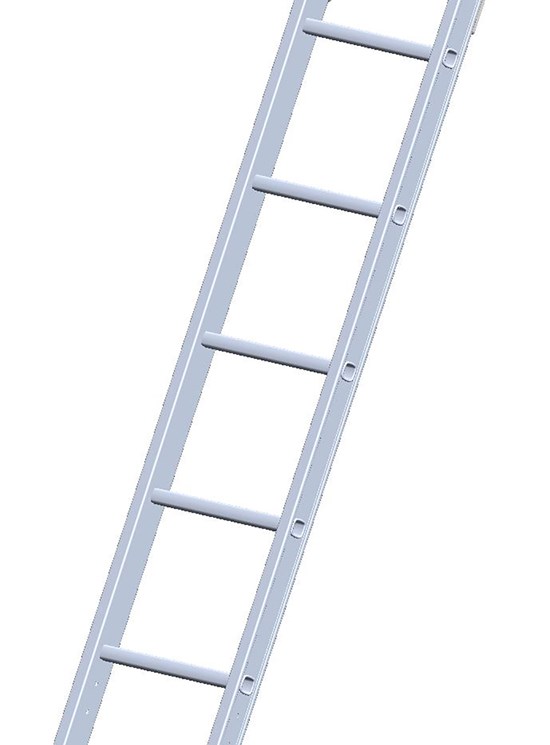

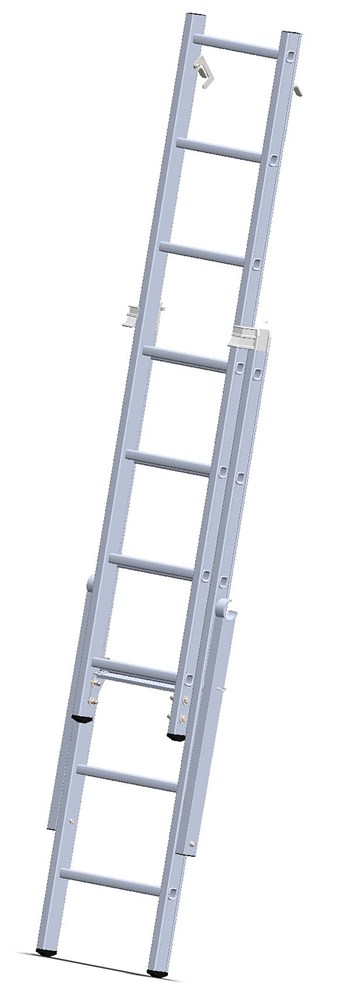

Scalette interne in alluminio (norme europee UNIEN1004.1.2)

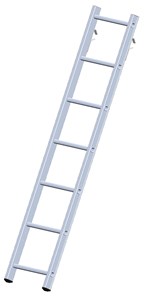

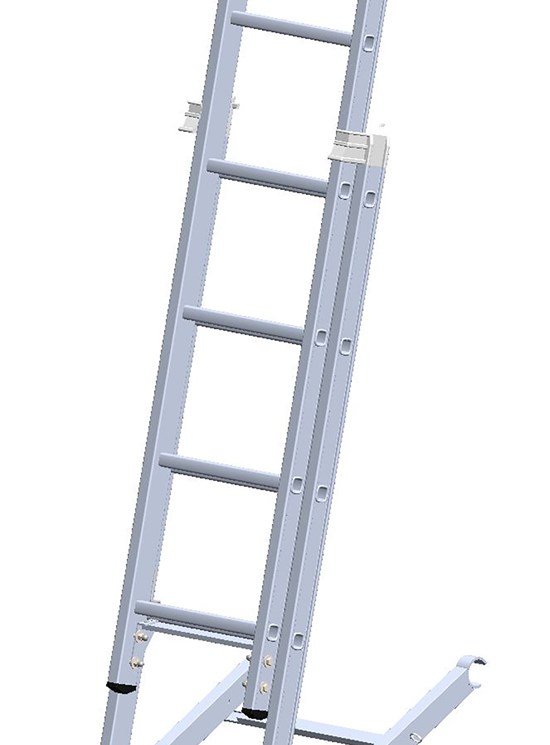

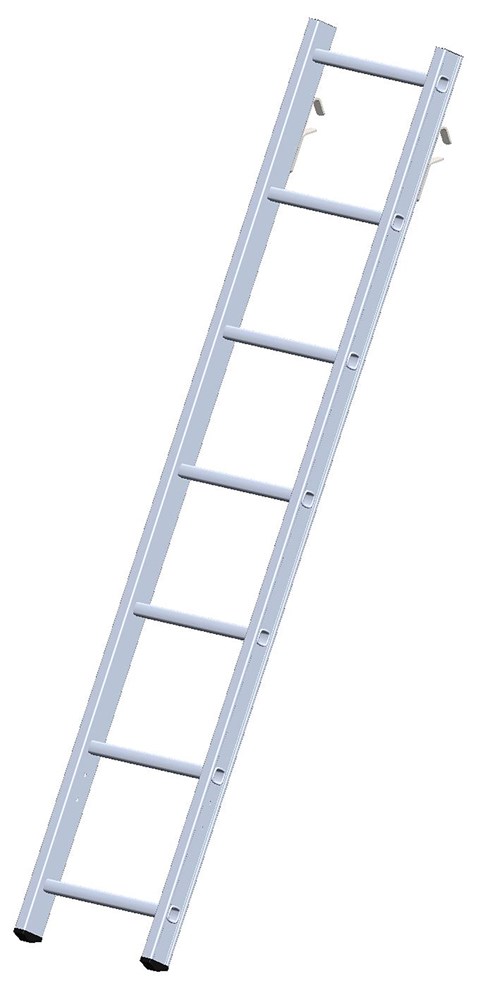

APROFSCAL1S scaletta singola - 7 pioli - m 2,0

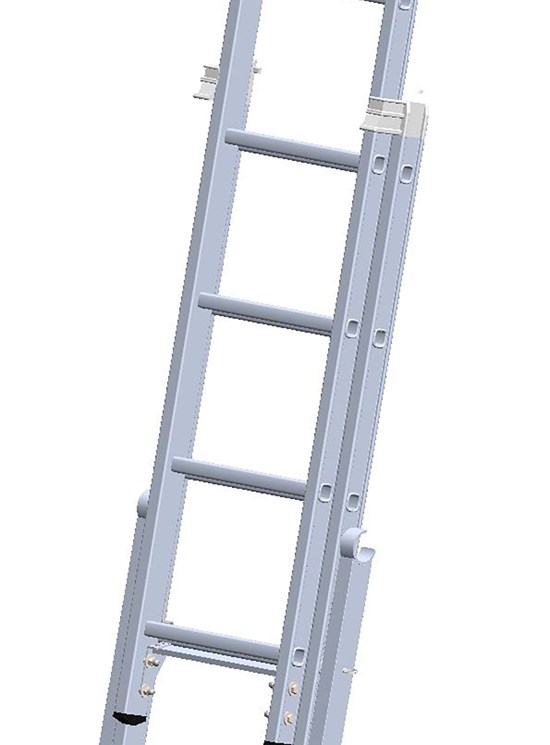

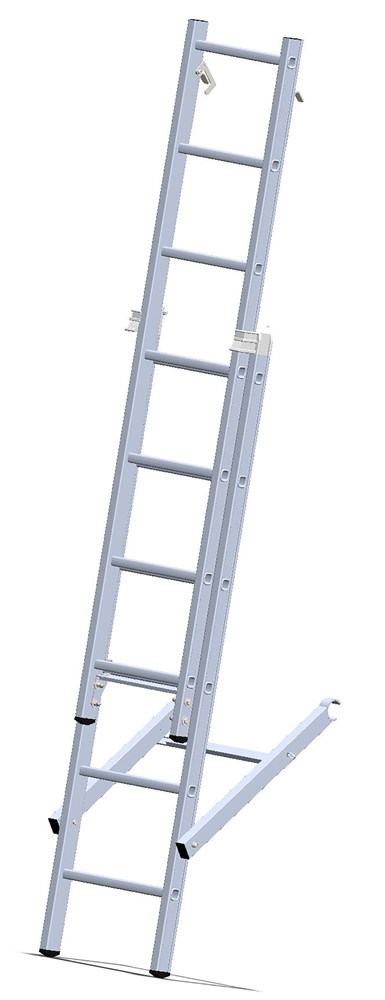

APROFSCAL2S scaletta doppia - da m 2,0 a m 3,4

APROLPIANOBASE Piano di base in acciaio obbligatorio in alcune configurazioni (norme europee UNIEN1004) per appoggiare la prima scaletta di base.

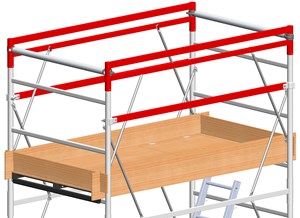

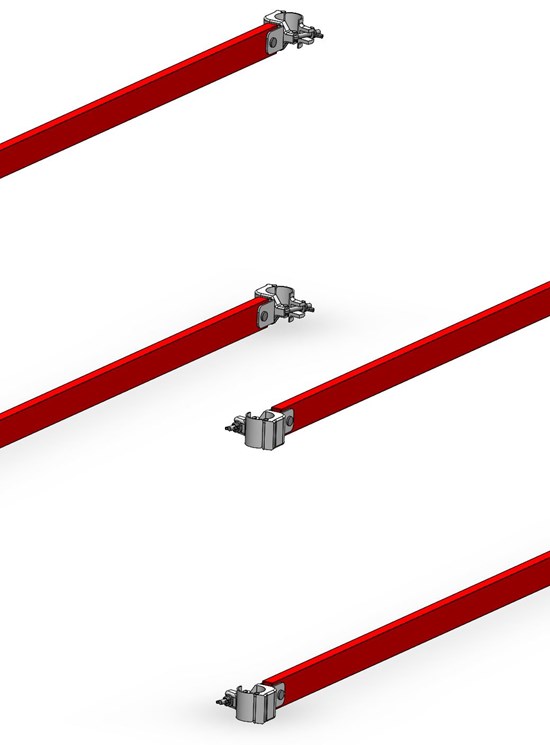

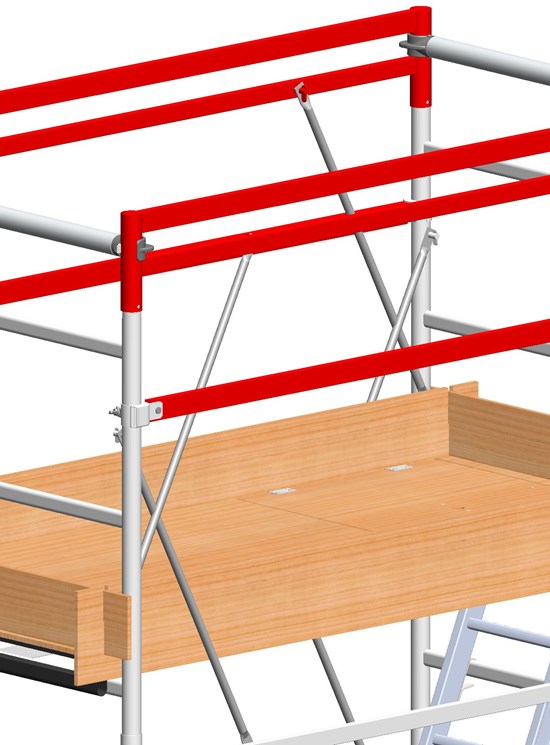

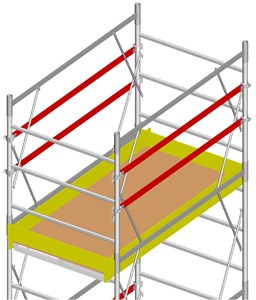

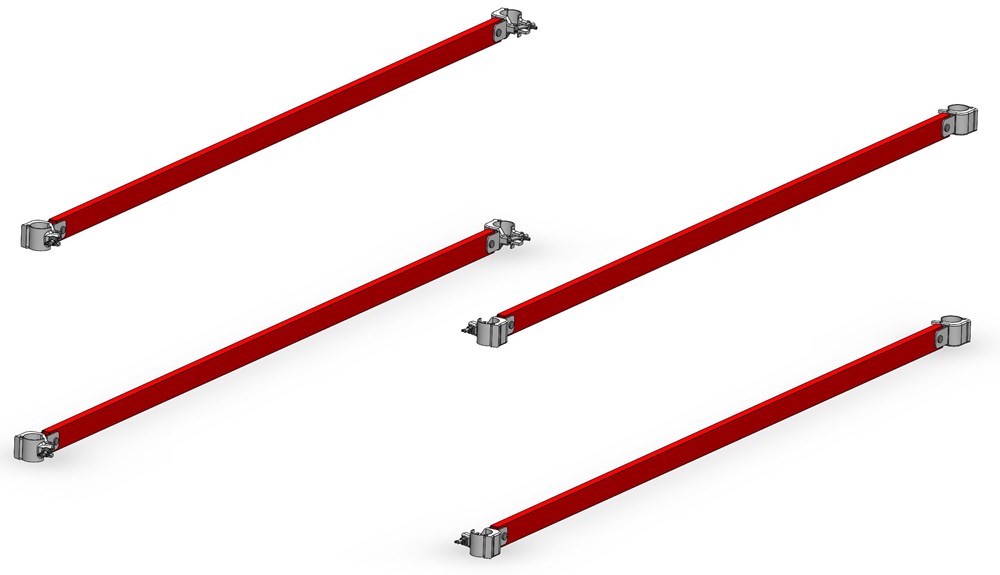

Parapetto TPROF065EN con morsetto a montaggio rapido (4 obbligatori per ogni piano di lavoro)

Altri accessori

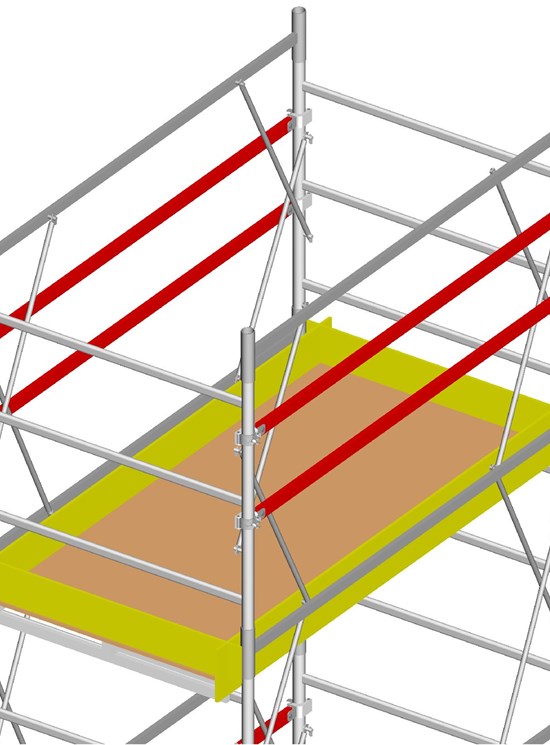

Nel caso dell'ultimo piano in cima se posizionato sul terzo piolo partendo dall'alto del trabattello (1 metro dalla sommità) sono sufficienti 2 parapetti.

Nel caso che l'ultimo piano in cima venga posizionato sul quarto piolo partendo dall'alto del trabattello (1,4 metri dalla sommità) sono necessari 4 parapetti.

In questo caso è possibile evitare il montaggio dei terminali rossi in quanto la ringhiera di protezione è sufficiente.

Non conoscendo le esigenze di lavoro di ogni cliente il kit è costituito sempre da 4 parapetti per ogni piano di lavoro.

L'operatore si gestirà i parapetti di volta in volta in base alla posizione del piano.

ALTEZZE E CODICI DISPONIBILI: il cliente può scegliere la configurazione più adatta.

Oltre m 8 al piano di lavoro all’esterno di edifici (m 12 all’interno) il trabattello è conforme solo al D.Lgs.81/08. L’ancoraggio è obbligatorio oltre 4 m di altezza al piano e i piani intermedi devono essere dotati di fermapiedi.
Alcuni codici hanno la stessa altezza totale ma consentono 2 altezze max al piano di lavoro diverse a parità di componenti.
I trabattelli a norma europea possono essere usati con i piani di passaggio montati senza fermapiede.

NORMATIVE ED ANCORAGGI:

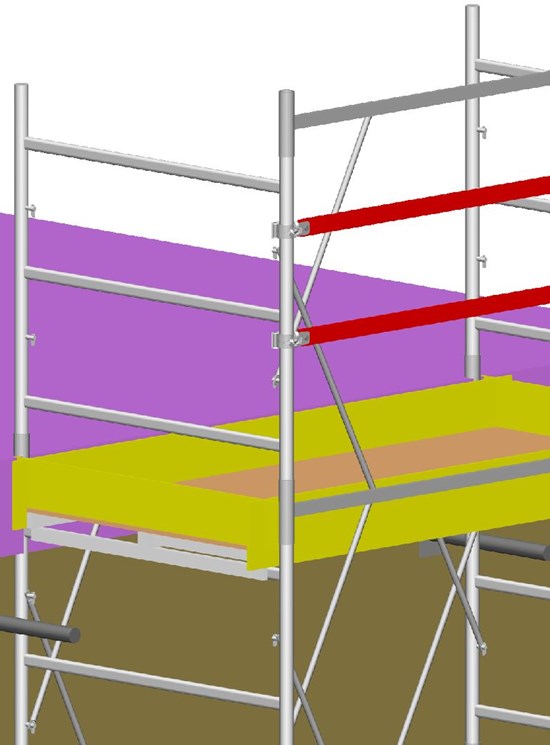

Sbarco su tetti e coperture

Tutti i trabattelli PROFESSIONAL sono certificati da SVELT secondo D.LGS. 81/2008 per lo sbarco su tetti e coperture.

Il sistema di sbarco è riportato nel manuale d'uso.

1) Ancorare il trabattello alla facciata

2) Togliere le crociere nel lato dello sbarco

3) Per i trabattelli Professional prodotti dal 2025 per lo sbarco in quota non è necessario alcun accessorio.

4) Per i trabattelli Professional prodotti fino del 2024 per lo sbarco in quota è necessario l'accessorio denominato KIT DI SBARCO SU COPERTURE cod. APROFCOPERTURE

Clicca quì per leggere l'articolo specifico sul nostro blog.

Articolo ANSA: PROFESSIONAL COMPIE 40 ANNI!

I Trabattelli PROFESSIONAL sono disponibili a noleggio nelle seguenti città:

AREZZO

BERGAMO

BRESCIA

FIRENZE

FORLI'

FORSINONE

IMOLA

LECCO

LIVORNO

LUCCA
MASSA CARRARA

MODENA

PADOVA

PISA

PISTOIA

REGGIO EMILIA

ROMA

SIENA

SONDRIO

TORINO (PINEROLO E NICHELINO)

VICENZA

VENEZIA

Via Martiri della Libertà, 13 Mestre (VE)

Richiedi i dati del noleggiatore più vicino a te scegliendo fra queste città a:

customer.care@svelt.it

N.B.: non abbiamo noleggiatori disponibili in altre città.

	TANCORAGGIO Gancio di ancoraggio rapido in alluminio regolabile	SHOP
	Contenitore in alluminio che può essere montato ad altezza del viso con l’apposito morsetto. Perfettamente adatto al montaggio su profilo mm 50. Leggero e resistente consente di conservare il manuale ed eventuali documenti di cantiere che rimangono sempre a disposizione e a portata di mano dell’operatore e degli eventuali organi di controllo competenti, evitando multe salate o rimproveri per averlo smarrito o scordato. Il manuale non si rovina anche in caso di maltempo in quanto il contenitore non consente alla pioggia di penetrare all’interno. Anche in caso di carico e scarico da automezzo è resistente agli urti. Peso Kg 1,3 Cod: TCONTENITORE050	SHOP

A NORME EUROPEE UNIEN1004.1.2 - Professional FULL OPTIONAL
Altezza al piano di lavoro m	Altezza totale m	Altezza di lavoro (alla mano) m	Staffe Stabilizzatrici n.	Campata m 1,20 n.	Campata m 0,80 n.	Kit terminali n.	Tutti gli accessori sono inclusi vedi tabella (piani doppia botola, scalette singole e doppie autoportanti)	Piano di lavoro terminale (2 botole) + kit fermapiedi n.	Piano di lavoro di passaggio (2 botole) n.	Piano di base senza botola n.	Parapetti n.	Scaletta doppia n.	Scaletta singola n.
2,30	3,70	4,30	4	2	1	1	APROFEK37	1	0	0	4	1	0
2,70	3,70	4,70	4	2	1	1	APROFEK37	1	0	0	4	1	0
3,10	4,10	5,10	4	3	0	1	APROFEK41	1	0	1	4	1	0
3,50	4,90	5,50	4	3	1	1	APROFEK49	1	0	2	4	1	0
3,90	4,90	5,90	4	3	1	1	APROFEK49	1	0	2	4	1	0
4,30	5,30	6,30	4	4	0	1	APROFEK53	1	1	0	8	1	1
4,70	6,10	6,70	4	4	1	1	APROFEK61	1	1	0	8	1	1
5,10	6,10	7,10	4	4	1	1	APROFEK61	1	1	0	8	1	1
5,50	6,50	7,50	4	5	0	1	APROFEK65	1	1	2	8	1	1
5,90	7,30	7,90	4	5	1	1	APROFEK73	1	1	2	8	1	1
6,30	7,30	8,30	4	5	1	1	APROFEK74	1	2	0	12	1	2
6,70	7,70	8,70	4	6	0	1	APROFEK77	1	2	0	12	1	2
7,10	8,50	9,10	4	6	1	1	APROFEK85	1	2	0	12	1	2
7,50	8,50	9,50	4	6	1	1	APROFEK86	1	2	2	12	1	2
7,90	8,90	9,90	4	7	0	1	APROFEK89	1	2	2	12	1	2
8,30	9,70	10,30	4	7	1	1	APROFEK97	1	3	0	16	1	3
8,70	9,70	10,70	4	7	1	1	APROFEK97	1	3	0	16	1	3
9,10	10,10	11,10	4	8	0	1	APROFEK101	1	3	0	16	1	3
9,50	10,90	11,50	4	8	1	1	APROFEK109	1	3	2	16	1	3
9,90	10,90	11,90	4	8	1	1	APROFEK109	1	3	2	16	1	3
10,30	11,30	12,30	4	9	0	1	APROFEK113	1	4	0	20	1	4
10,70	12,10	12,70	4	9	1	1	APROFEK121	1	4	0	20	1	4
11,10	12,10	13,10	4	9	1	1	APROFEK121	1	4	0	20	1	4
11,50	12,50	13,50	4	10	0	1	APROFEK125	1	4	2	20	1	4
11,90	13,30	13,90	4	10	1	1	APROFEK133	1	4	2	20	1	4

A NORME EUROPEE UNIEN1004.1.2 - Professional FULL OPTIONAL
Altezza al piano di lavoro m	Altezza totale m	Altezza di lavoro (alla mano) m	Tutti gli accessori sono inclusi	Norme per uso INTERNO agli edifici	Norme per uso ESTERNO agli edifici	Ancoraggio obbligatorio per uso INTERNO agli edifici	Ancoraggio obbligatorio per uso ESTERNO agli edifici
2,30	3,70	4,30	APROFEK37	EN1004	EN1004	no	no
2,70	3,70	4,70	APROFEK37	EN1004	EN1004	no	no
3,10	4,10	5,10	APROFEK41	EN1004	EN1004	no	no
3,50	4,90	5,50	APROFEK49	EN1004	EN1004	no	no
3,90	4,90	5,90	APROFEK49	EN1004	EN1004	no	no
4,30	5,30	6,30	APROFEK53	EN1004	EN1004	no	no
4,70	6,10	6,70	APROFEK61	EN1004	EN1004	no	no
5,10	6,10	7,10	APROFEK61	EN1004	EN1004	no	no
5,50	6,50	7,50	APROFEK65	EN1004	EN1004	no	no
5,90	7,30	7,90	APROFEK73	EN1004	EN1004	no	no
6,30	7,30	8,30	APROFEK74	EN1004	EN1004	no	no
6,70	7,70	8,70	APROFEK77	EN1004	EN1004	no	no
7,10	8,50	9,10	APROFEK85	EN1004	EN1004	no	no
7,50	8,50	9,50	APROFEK86	EN1004	EN1004	no	no
7,90	8,90	9,90	APROFEK89	EN1004	EN1004	no	no
8,30	9,70	10,30	APROFEK97	EN1004	D.LGS.81	no	si
8,70	9,70	10,70	APROFEK97	EN1004	D.LGS.81	no	si
9,10	10,10	11,10	APROFEK101	EN1004	D.LGS.81	no	si
9,50	10,90	11,50	APROFEK109	EN1004	D.LGS.81	no	si
9,90	10,90	11,90	APROFEK109	EN1004	D.LGS.81	no	si
10,30	11,30	12,30	APROFEK113	EN1004	D.LGS.81	no	si
10,70	12,10	12,70	APROFEK121	EN1004	D.LGS.81	no	si
11,10	12,10	13,10	APROFEK121	EN1004	D.LGS.81	no	si
11,50	12,50	13,50	APROFEK125	EN1004	D.LGS.81	no	si
11,90	13,30	13,90	APROFEK133	EN1004	D.LGS.81	no	si
