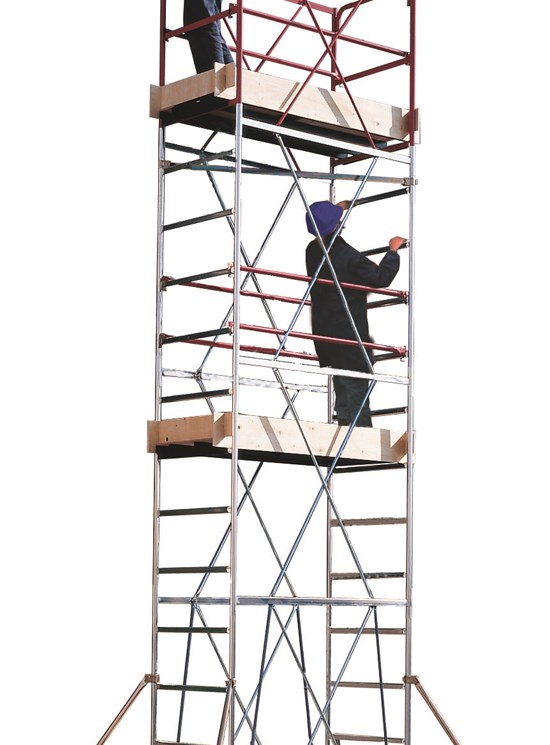

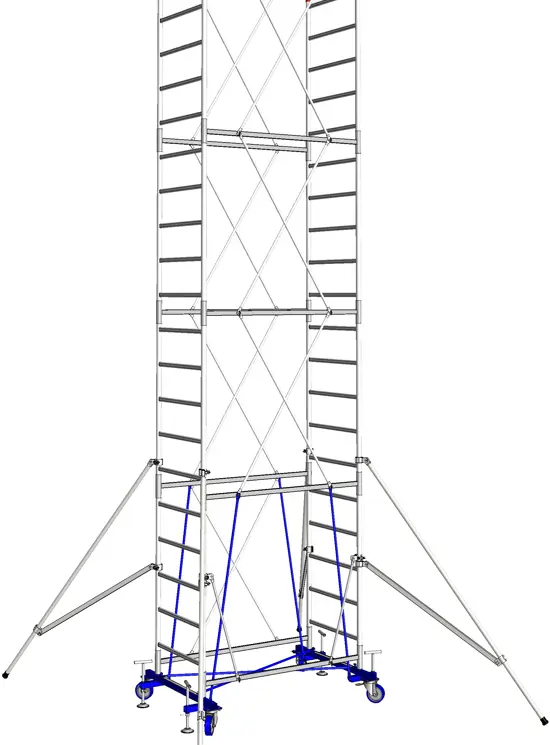

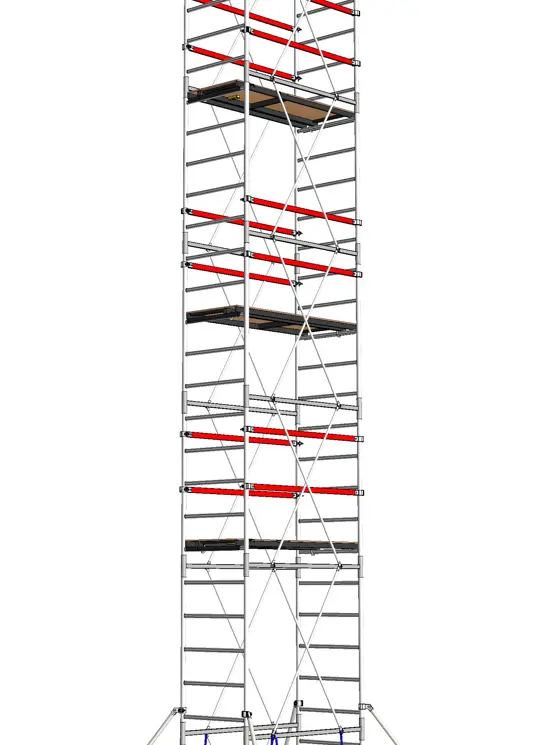

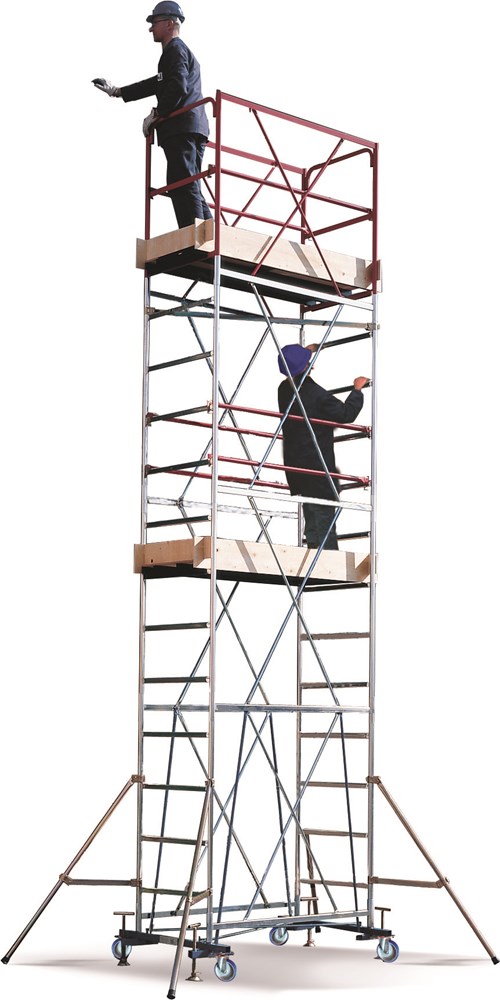

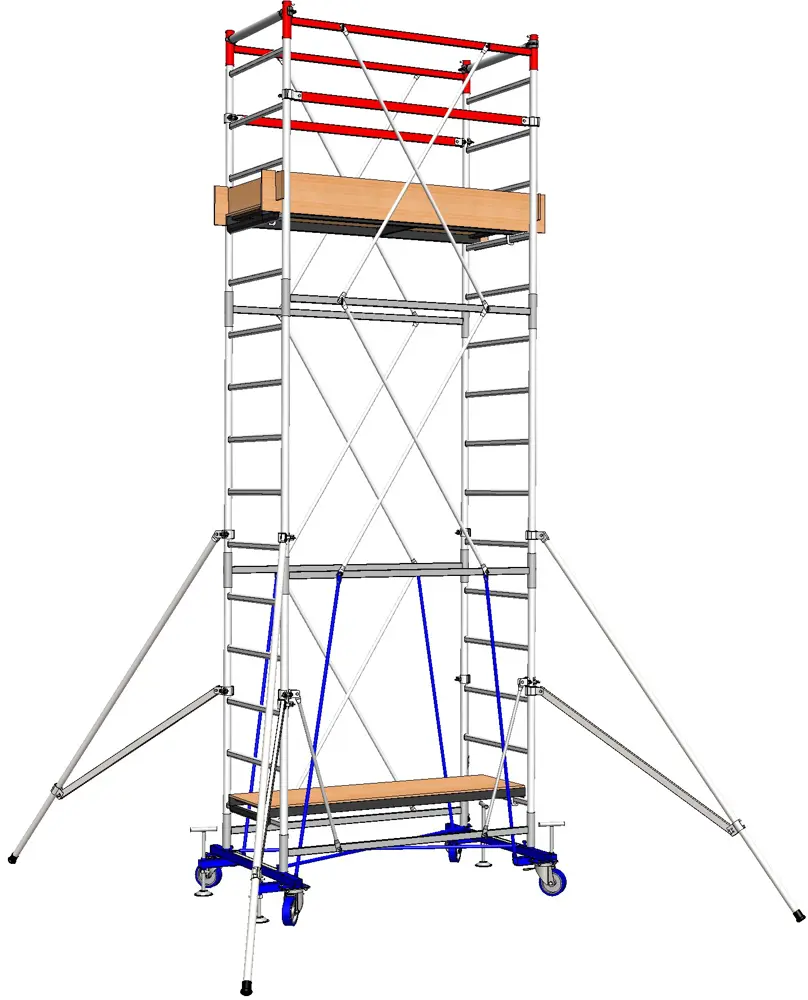

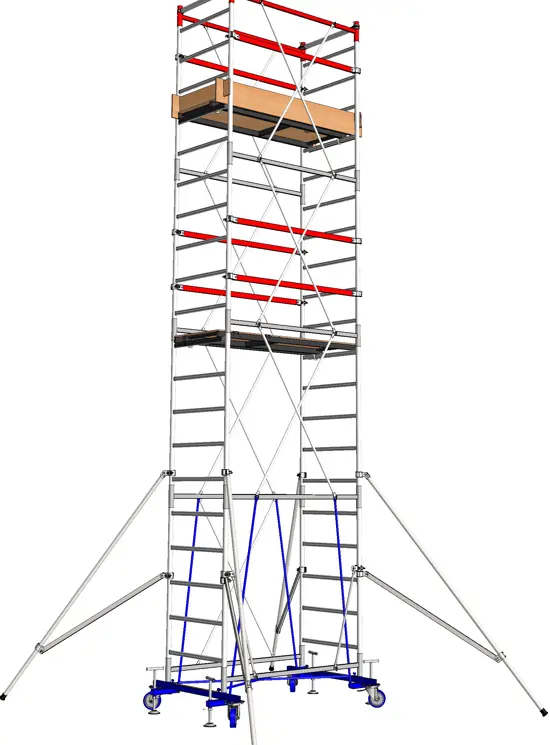

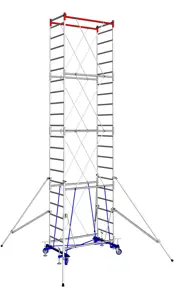

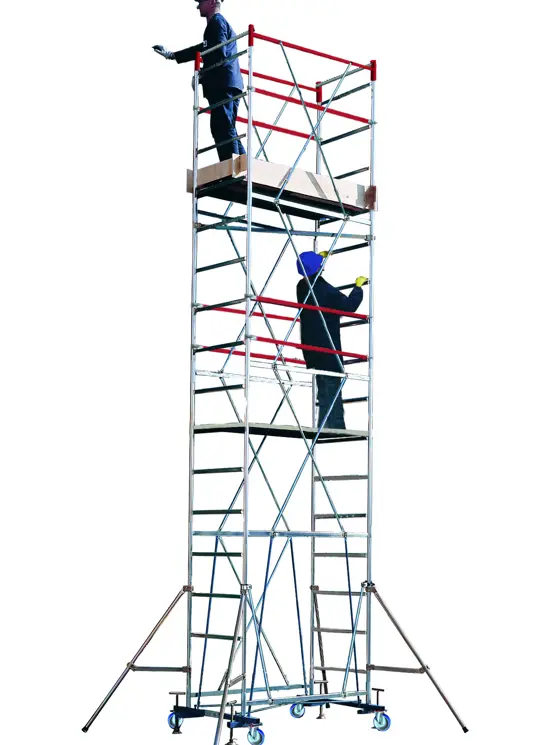

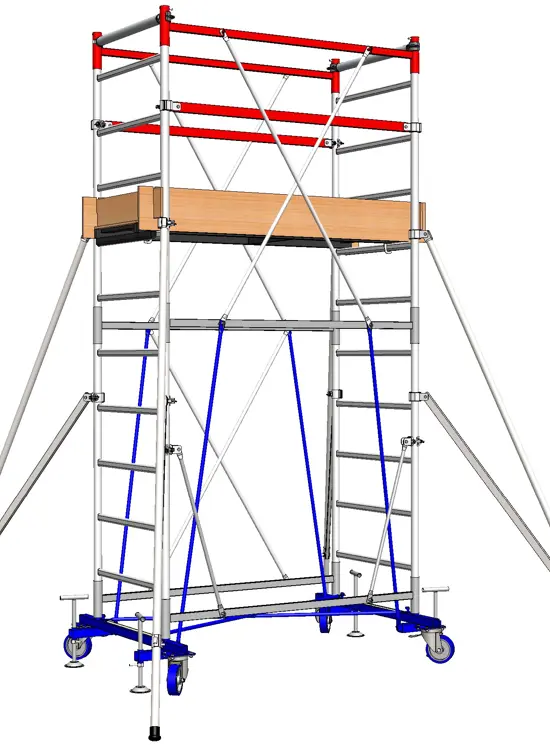

Trabattello Euromedium S

m 1,60x0,80 - altezza max m 10,96

Indica gli anni di validità della garanzia

Indica la portata massima, totale o al mq (area piano di calpestio). Eventuali piani di calpestio e scalette sono considerati parte della struttura stessa e non ne influenzano la portata

Indica il numero di persone che possono salire contemporaneamente sulla struttura

Tutti i nostri prodotti sono conformi all’utilizzo secondo il nuovo Decreto Legislativo sulla sicurezza n. 81 del 9 aprile 2008

Indica che il prodotto in acciaio é conforme alla normativa europea sulla saldatura

Indica conformità agli standard qualitativi europei in termini di dimensionamenti e resistenza

Indica che il prodotto è stato certificato del Politecnico di Milano secondo le norme europee UNIEN131-1-2-3-4 (scale), UNIEN14183 (sgabelli) o UNIEN1004 (trabattelli)

Ideale per uso professionale

Trabattello di dimensioni intermedie perfetto per i NOLEGGIATORI è progettato per risparmiare tempo e numero di pezzi nel montaggio, in acciaio zincato elettroliticamente contro la ruggine, facile di montaggio

Scarica il nuovo catalogo e chiedi il nuovo listino al tuo agente di zona o al customer.care@svelt.it

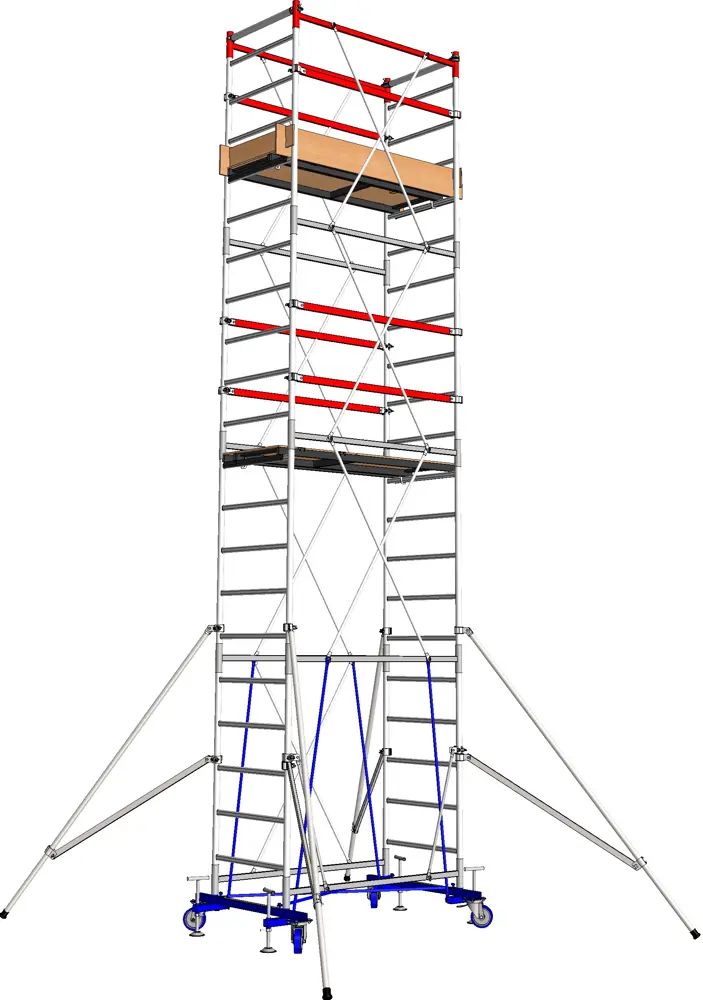

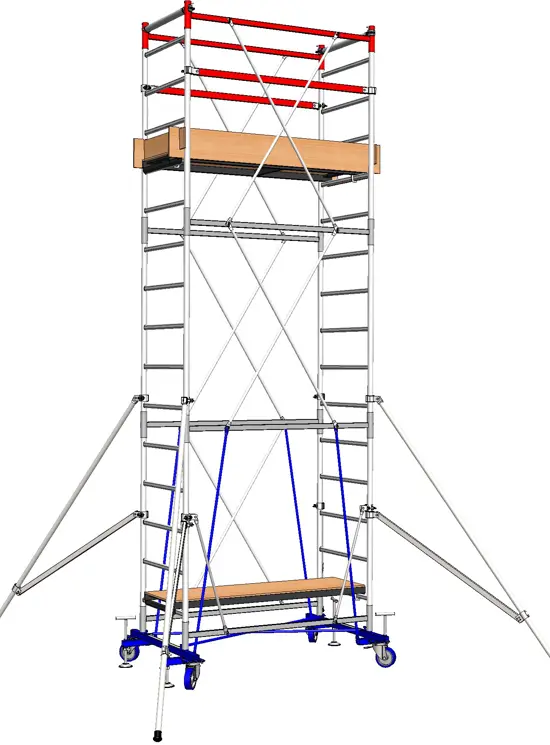

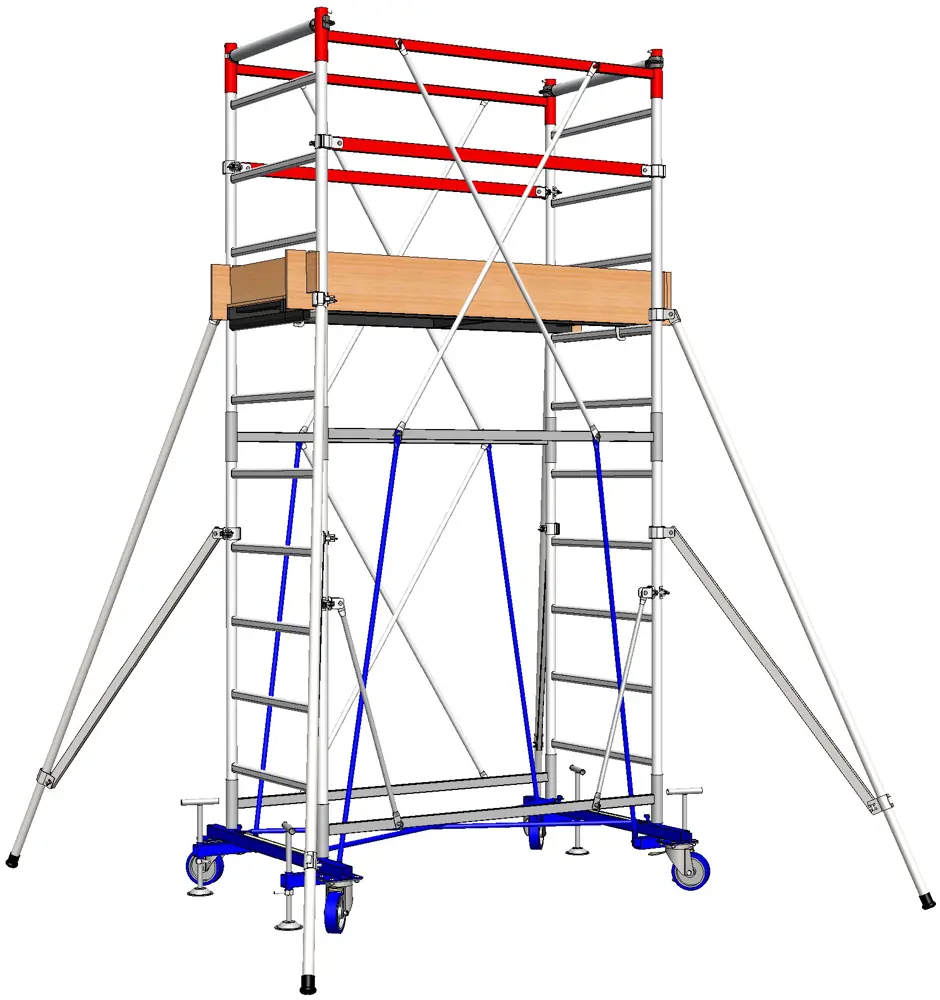

Il nuovo trabattello Euromedium S è realizzato in acciaio FE360 zincato elettroliticamente contro la ruggine a NORME EUROPEE UNIEN1004.1.2

Offre grandissima sicurezza di lavoro e facilità di montaggio.

Secondo le norme europee l’operatore può accedere agli impalcati usando le spalle che presentano una distanza tra i poli di 30 cm.

Con questo trabattello non è obbligatorio utilizzare le scalette interne per l’accesso agli impalcati.

Altezze componibili	da m 1,96 a m 10,96
Ingombro	m 1,60x0,80
Portata max	kg 200/m² (comprese 2 persone)
Campata	altezza m 1,50 - peso kg 24

Elementi costruttivi

MONTANTI rinforzati col nuovo tubo di acciaio tondo Ø mm 45 NOVITA'
ZINCATURA non inquinante come da Direttiva 2002/95/CE (RoSH)
SALDATURE certificate ENISO14732 - ENISO9606-1
CORREDO: ogni trabattello è dotato di manuale ed etichette di istruzioni
CERTIFICATO di costruzione a norme italiane D.Lgs.81/08 ed Europee UNIEN1004.1.2 NOVITA' contenuto nel manuale d'uso e manutenzione

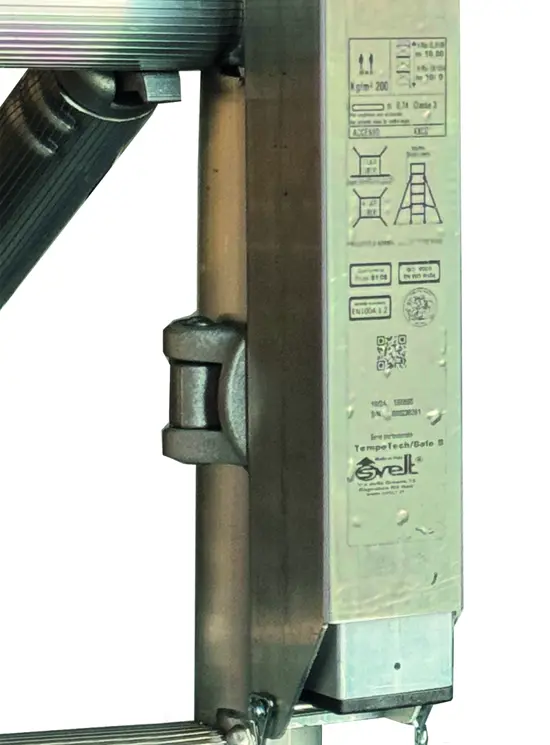

MARCATURA: tutti i componenti sono marchiati con anno di fabbricazione e logo Svelt

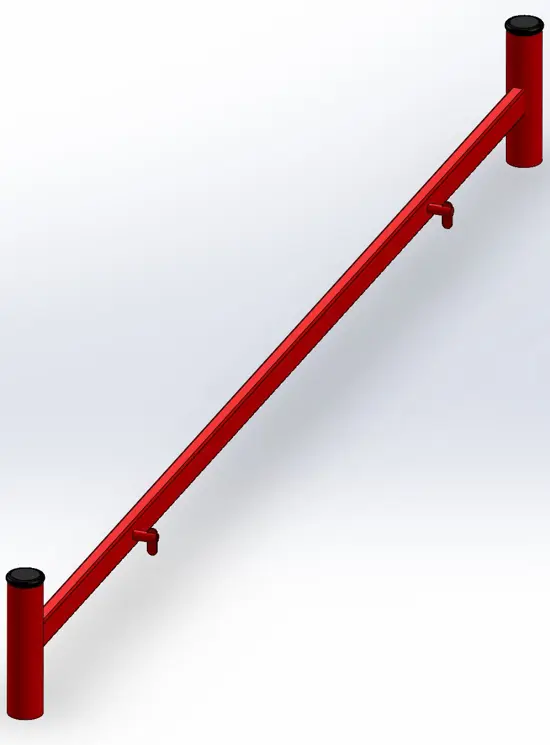

La spalla A viene inserita nel tubo davanzale B, andando a comprimerlo.

La compressione di tutti gli elementi “spalla” e “davanzale” conferisce al trabattello maggior stabilità mano a mano che si cresce in altezza.

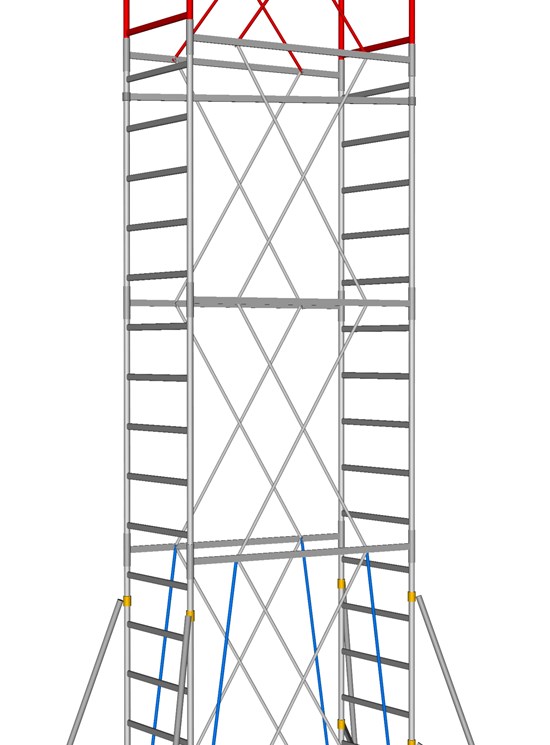

La posizione delle crociere forma, in ogni campata del trabattello, 8 triangoli isostatici e indeformabili, che ne evitano la torsione e la flessione anche a grande altezza.

L’inserimento rapido delle crociere avviene tramite i nottolini saldati ai davanzali.

I Pioli Zigrinati Antisdrucciolo conferiscono un appoggio stabile per mani e piedi

I componenti hanno colore diverso per aiutare l’operatore ad individuare gli elementi per il montaggio e a capire se il trabattello è montato correttamente:
La base è blu
I terminali e i parapetti sono rossi.
Gli elementi intermedi delle campate sono zincati argento

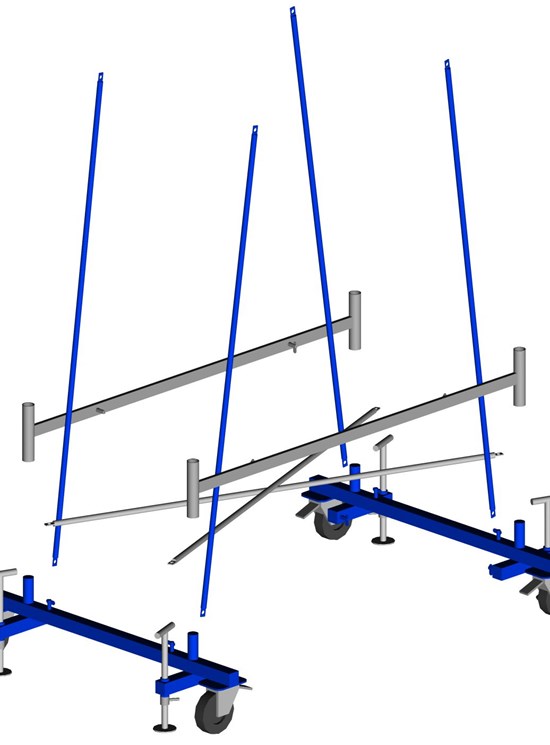

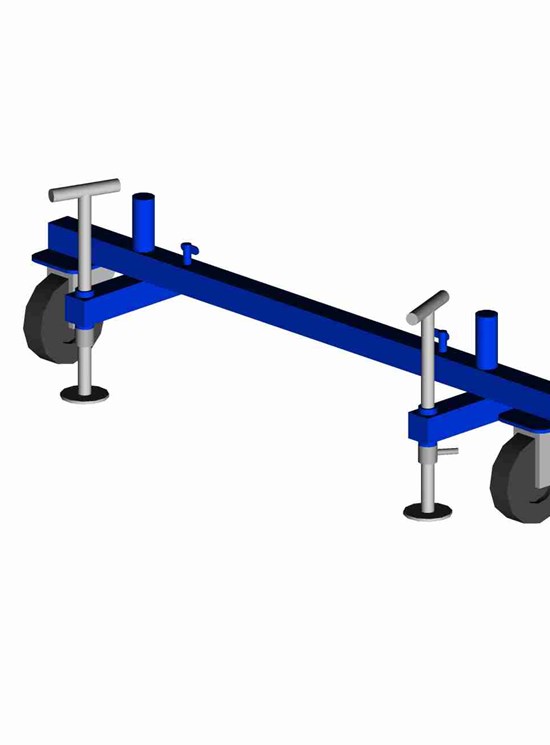

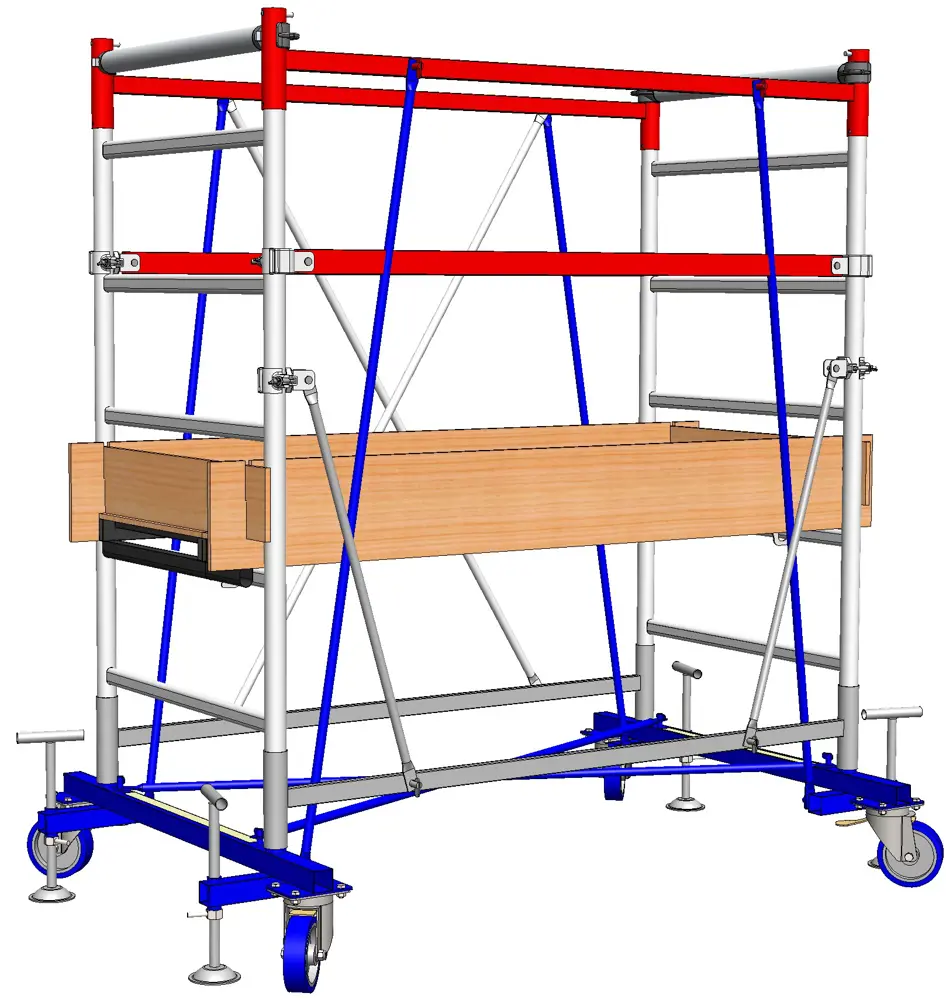

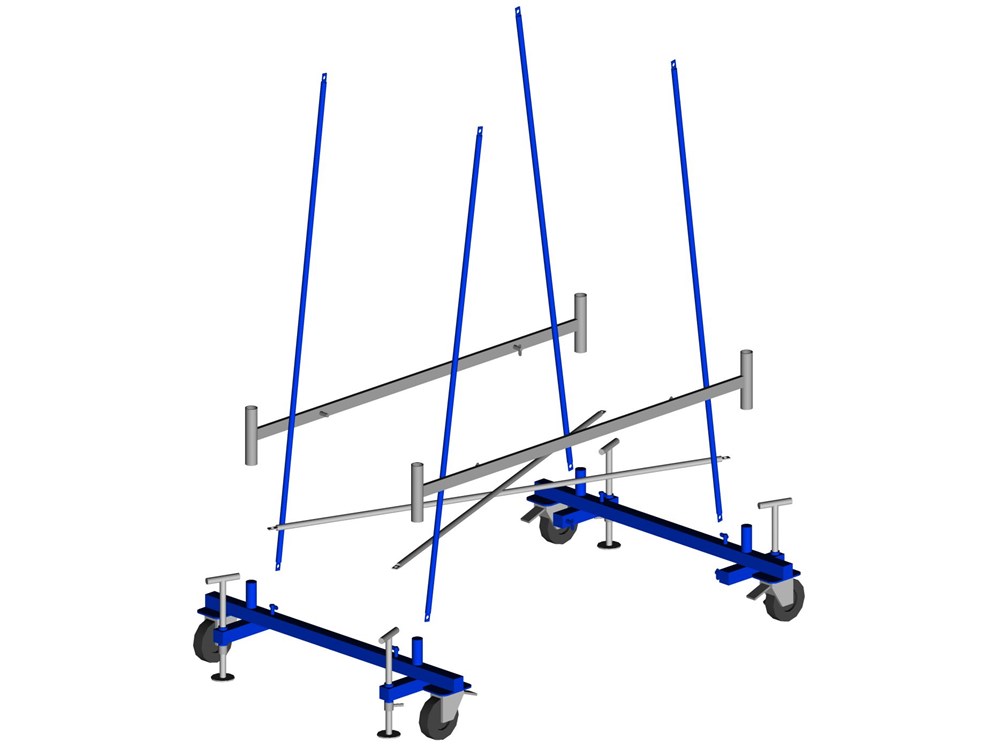

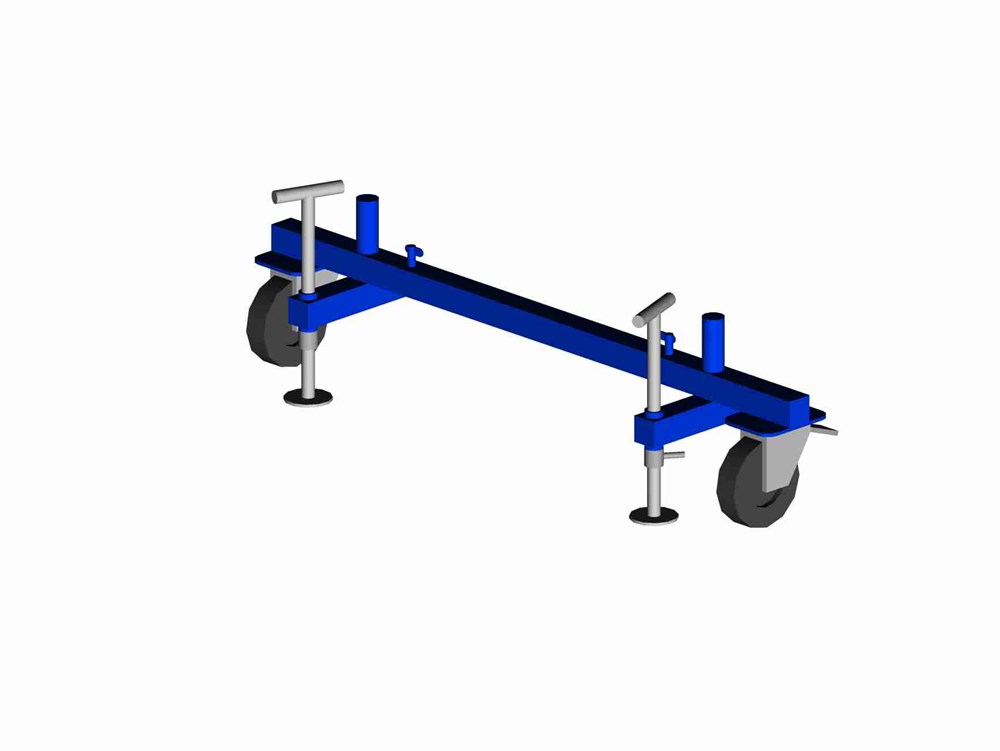

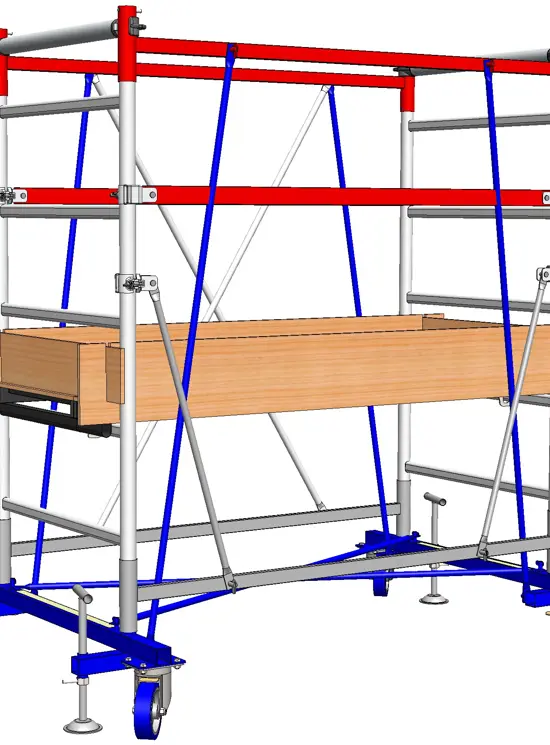

Base componibile TEUROMEDS010EN (norme italiane D.LGS.81/08) - minimo ingombro può essere montata senza viti né di attrezzi. Composta da:

n.2 elementi di base blu verniciati con polveri epossidiche
n.4 tiranti blu di base verniciati con polveri epossidiche
n.4 ruote in nylon con copertura in poliuretano iniettato antimpronta, diametro 150 mm, dotate di freno a pedale
n.4 livellatori per dislivelli o marciapiedi

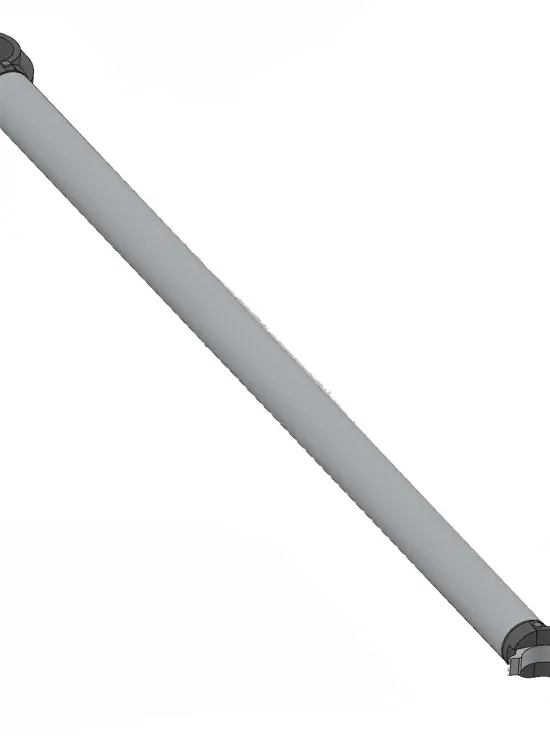

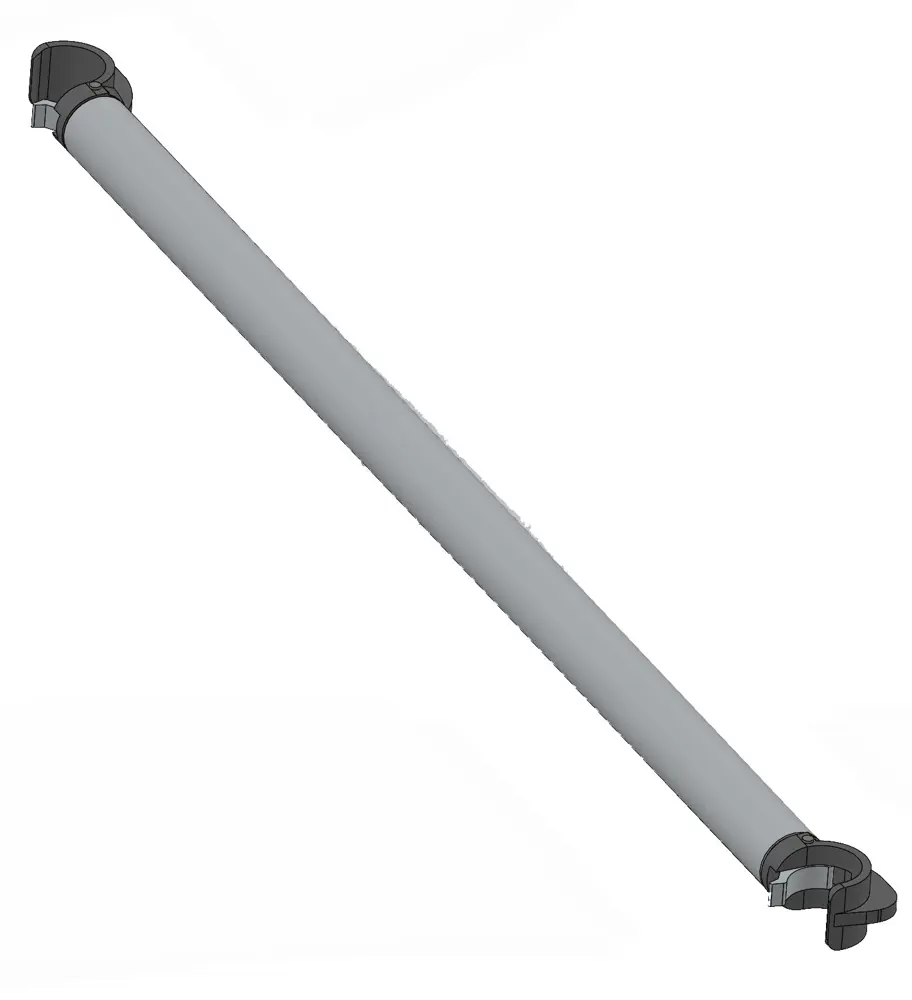

n.2 crociere di base (identiche alle diagonali NOVITA')
n.2 davanzali

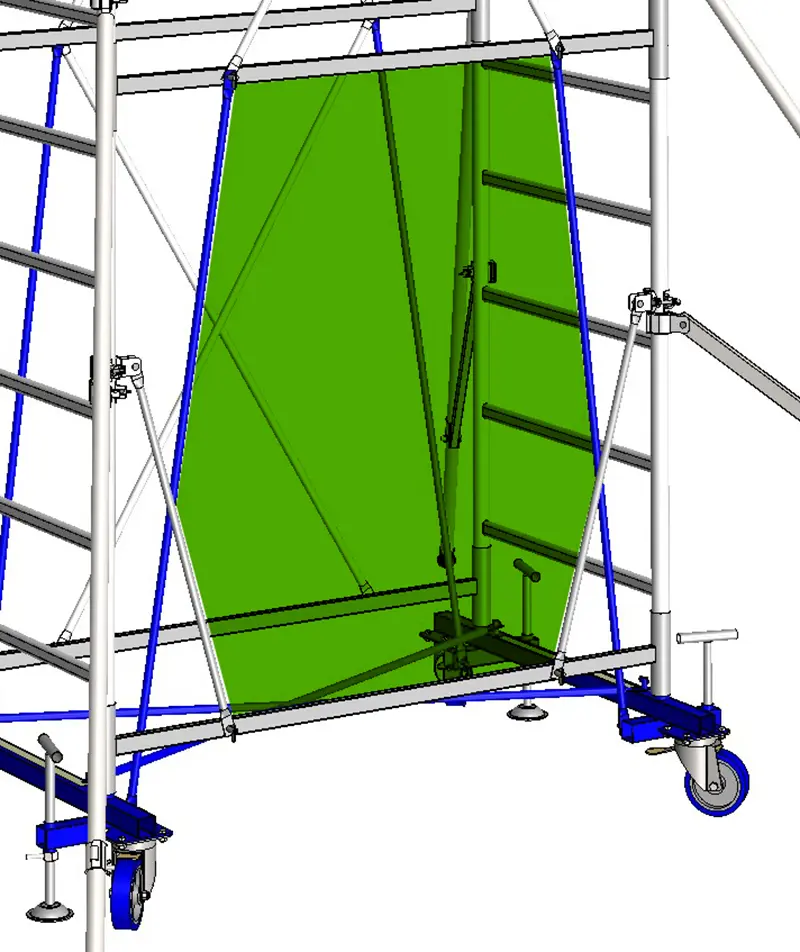

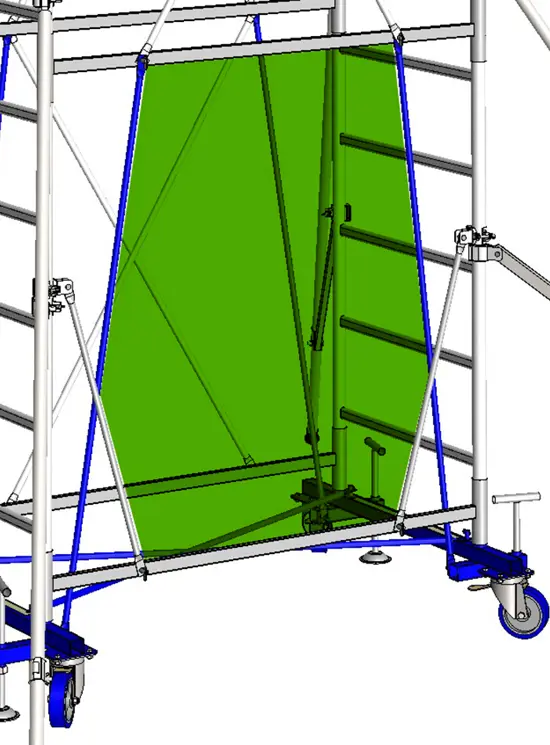

n.2 tiranti di base che costituiscono il KIT DI ACCESSO (spazio verde) incluso nella base NOVITA'

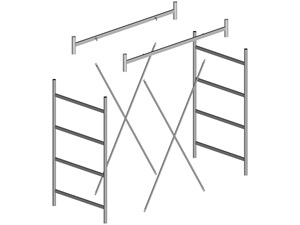

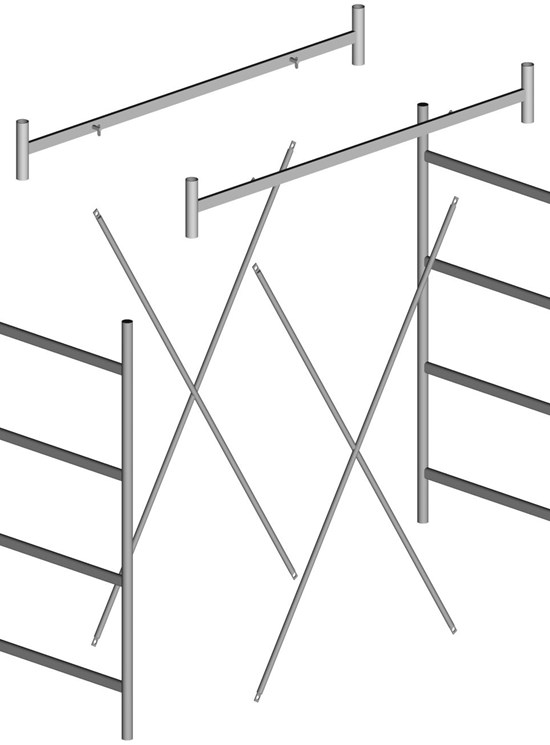

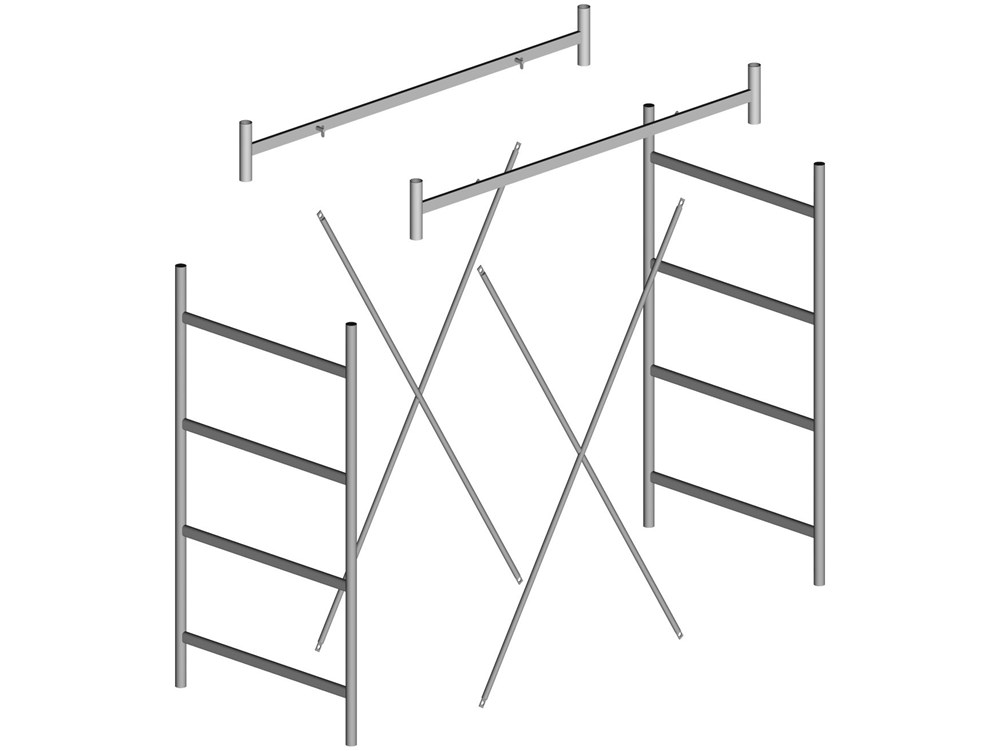

Campata m 1,50 composta da:

2 davanzali
2 spalle da m 1,50 (4 pioli antisducciolo)
4 corciere

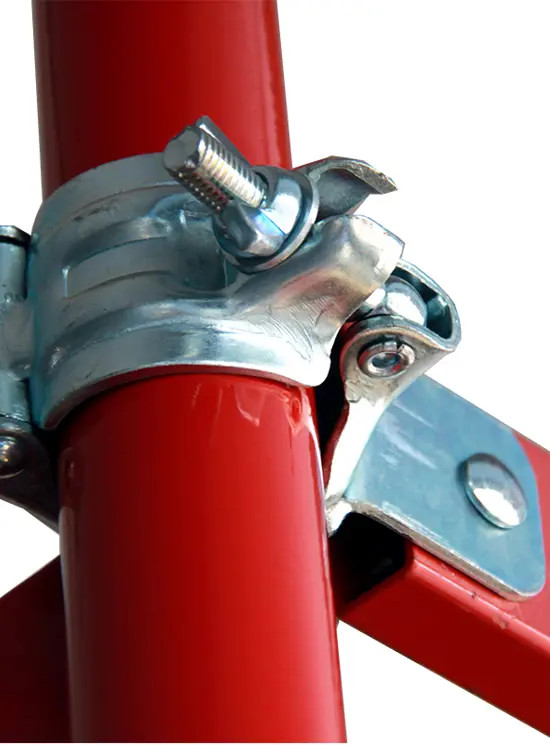

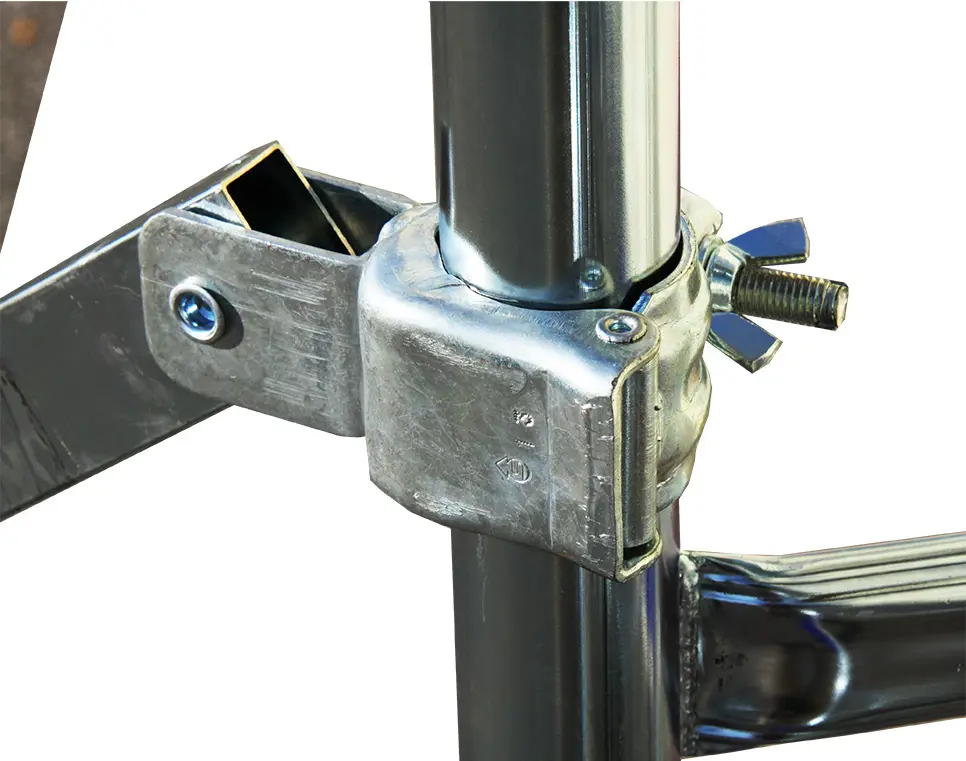

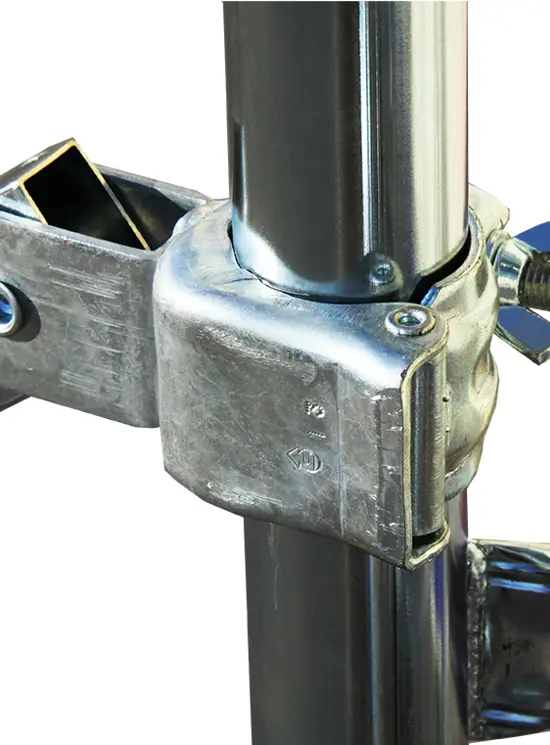

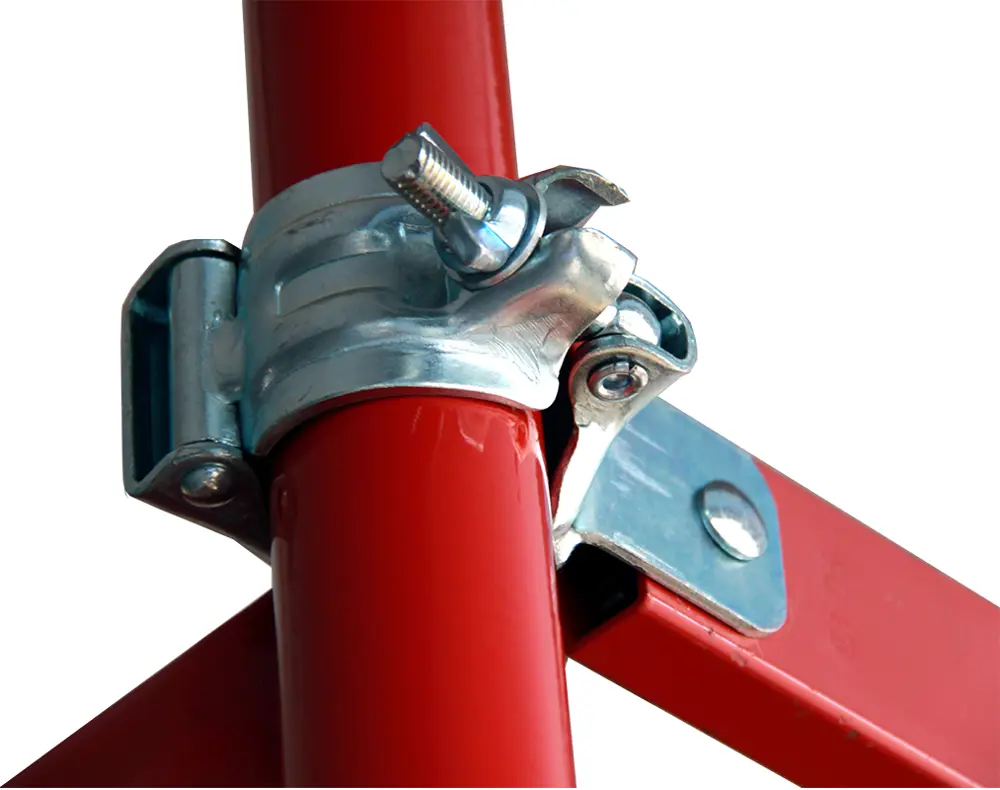

Staffa stabilizzatrice TEUROMED020: Obbligatorie 4 staffe stabilizzatrici in acciaio con morsetti a montaggio rapido

Kit terminale TEUROMEDS000 NOVITA' composto da:

2 traversini in alluminio a montaggio rapido

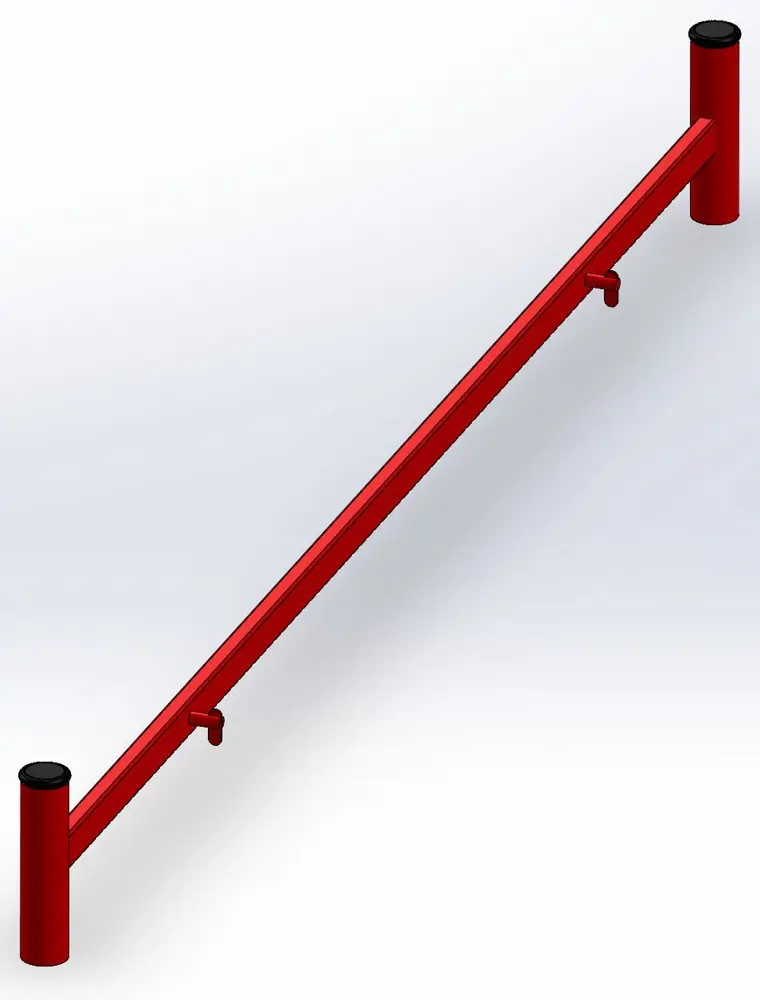

2 davanzali rossi

ACCESSORI A RICHIESTA

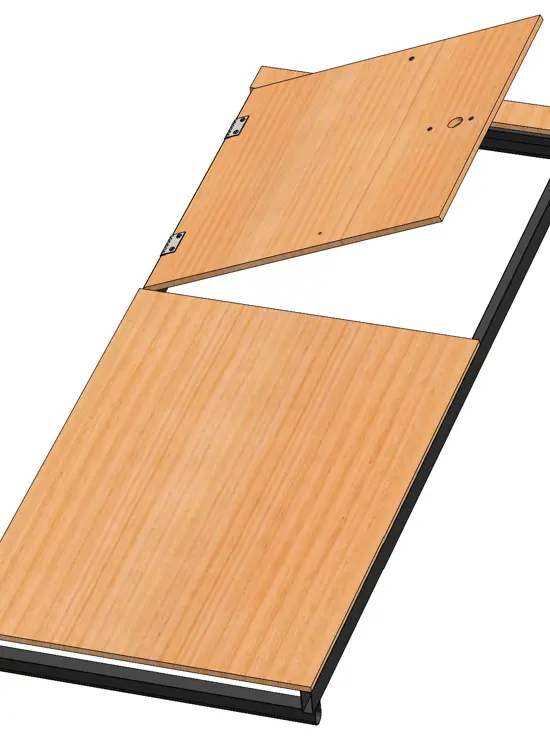

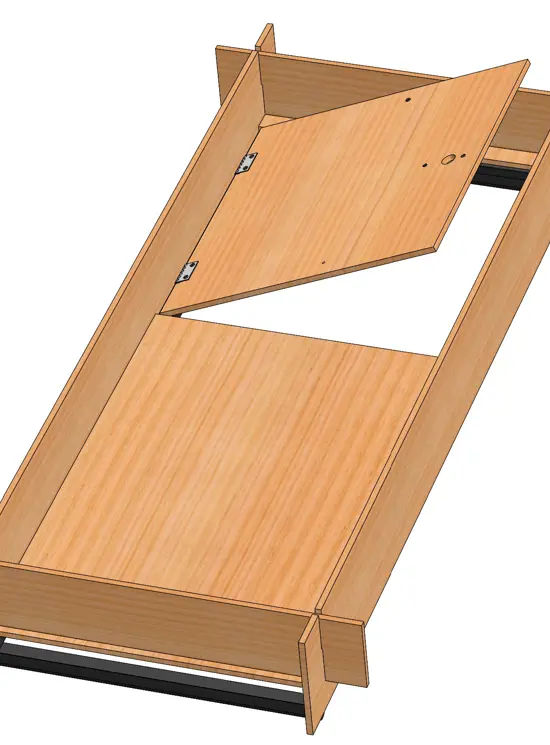

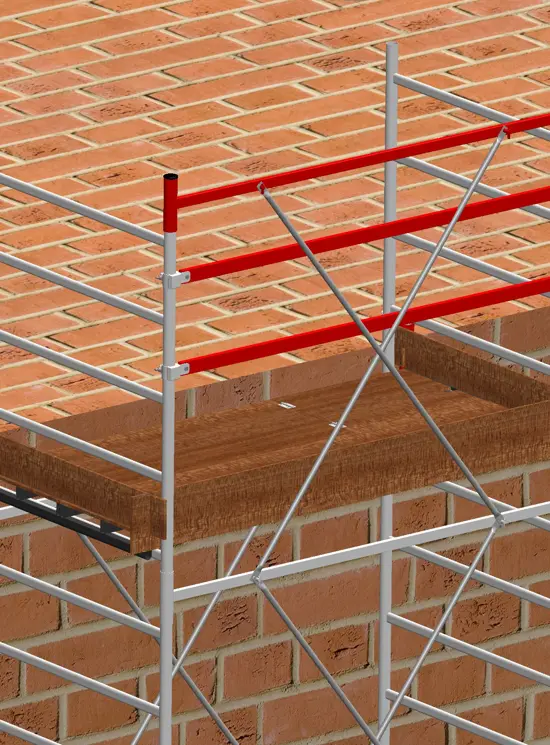

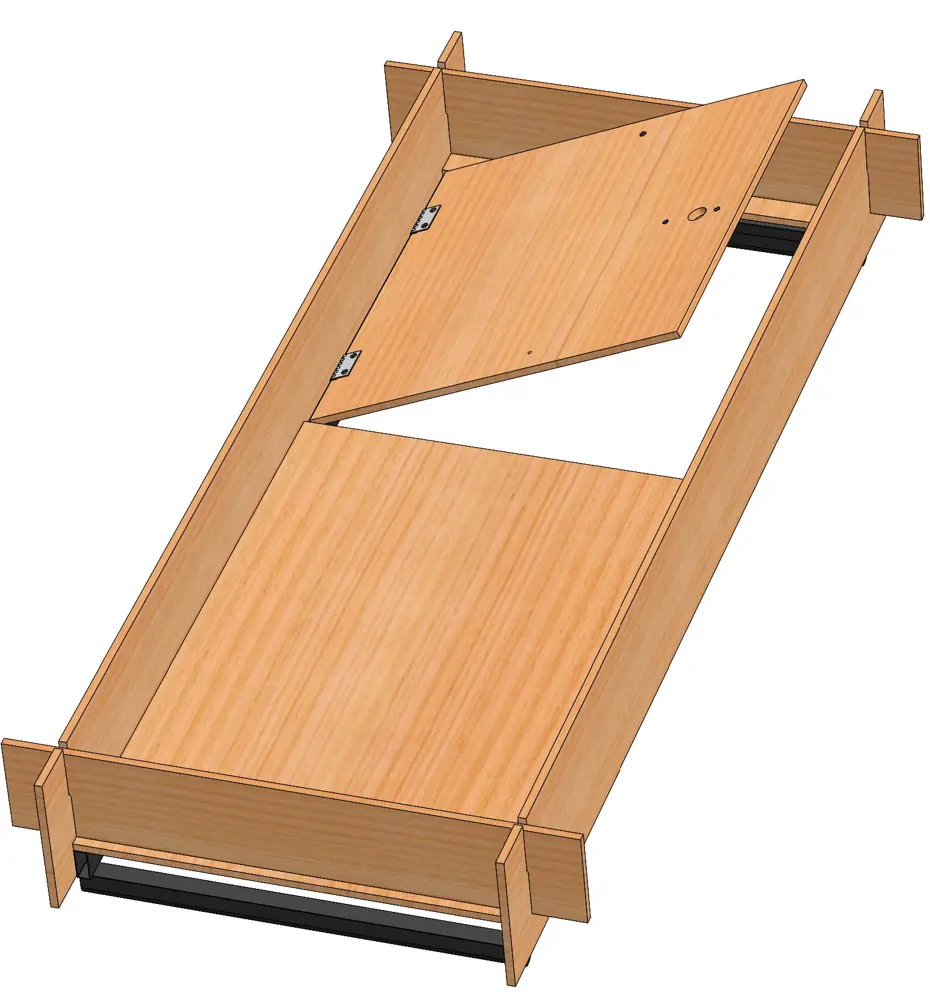

TEUROMEDS045 NOVITA' (norme europee UNIEN1004.1.2) Piano terminale acciaio (con botola e fermapiedi) (m 1,66 x 0,65) - Kg 21.

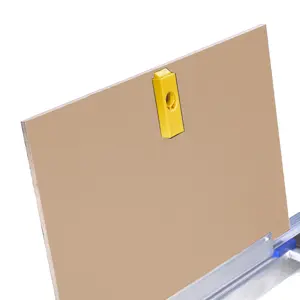

Il piano così strutturato è resistente agli agenti atmosferici e completato da 4 tavole fermapiede in legno.

Una botola con cerniera e serratura permette un sicuro e veloce passaggio degli addetti all’interno del trabattello.

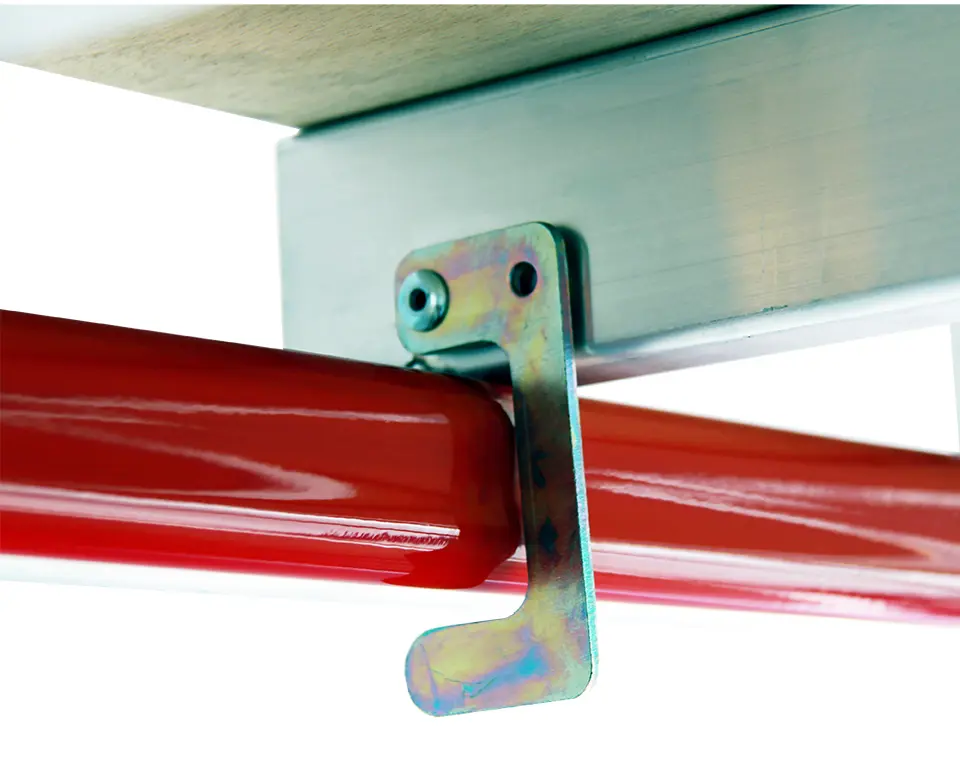

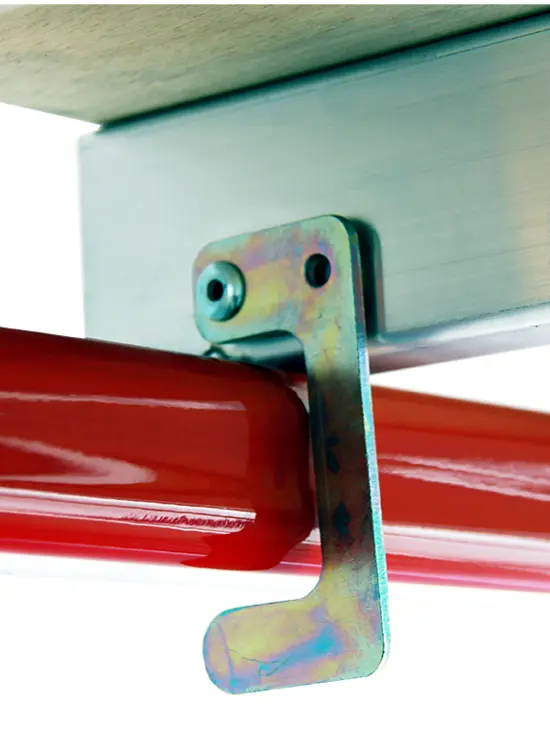

Il piano è dotato di gancio antivento.

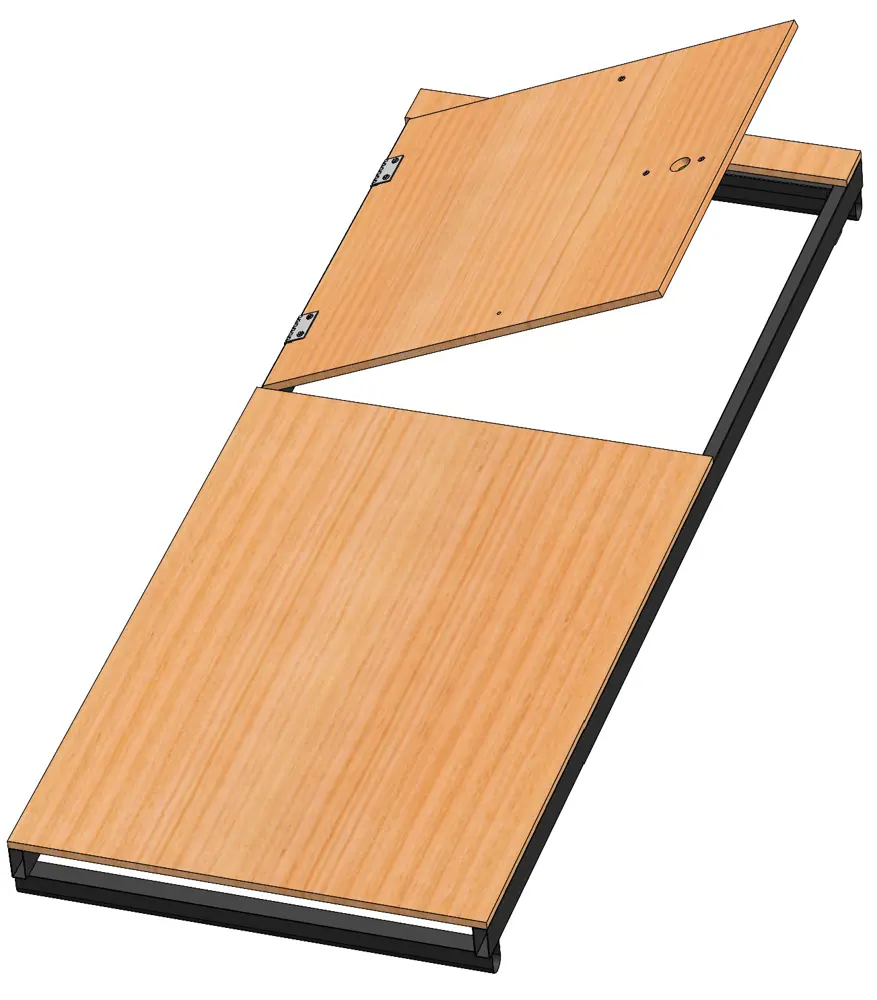

TEUROMEDS044 NOVITA' (norme europee UNIEN1004.1.2) Piano intermedio acciaio (con botola SENZA fermapiedi) (m 1,66 x 0,65) - Kg 14.

Consiste in un telaio inferiore che costituisce una struttura portante realizzata in acciaio verniciato su cui è inchiodato un piano di lavoro in legno antisdrucciolo (mogano marino multristrato ad incollaggio fenolico). Il piano così strutturato è resistente agli agenti atmosferici. Costituisce il piano di passaggio intermedio del trabattello dove si può passare ma non è consientito sostare per lavorare a meno che lo si doti di fermapiedi. Una botola con cerniera e serratura permette un sicuro e veloce passaggio degli addetti all’interno del trabattello.

Il piano è dotato di gancio antivento.

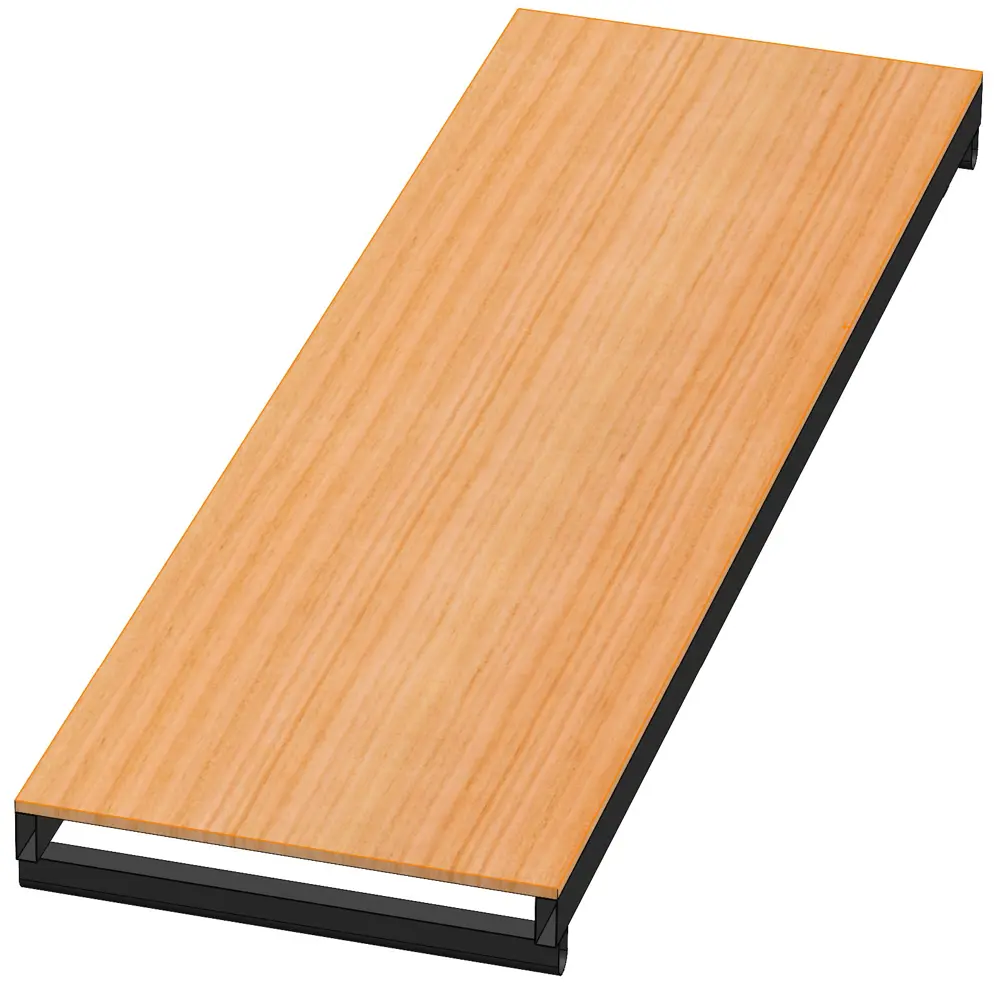

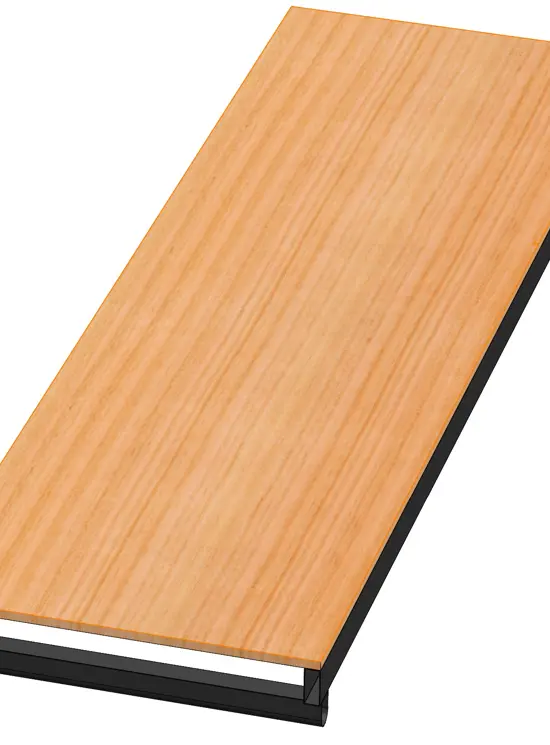

TEUROMEDS055 NOVITA' (norme europee UNIEN1004.1.2) Piano di base acciaio (SENZA botola e SENZA fermapiedi) (m 1,66 x 0,50) - Kg 12.

Consiste in un telaio inferiore che costituisce una struttura portante realizzata in acciaio verniciato su cui è inchiodato un piano di lavoro in legno antisdrucciolo (mogano marino multristrato ad incollaggio fenolico). Il piano così strutturato è resistente agli agenti atmosferici. Costituisce il piano di base per alcune configurazioni in cui la distanza tra i piani deve essere di una certa misura per rispondere alle norme europee UNIEN1004.1.2.

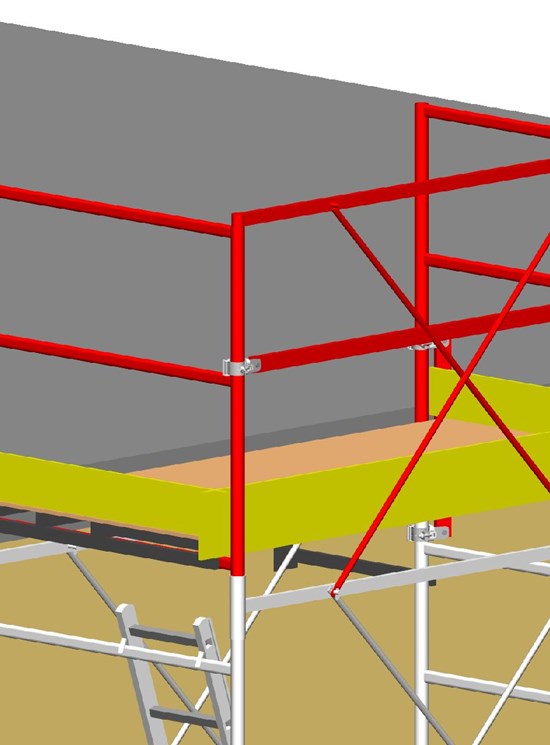

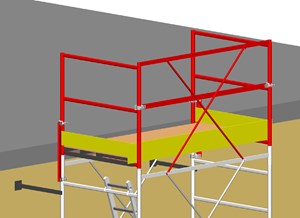

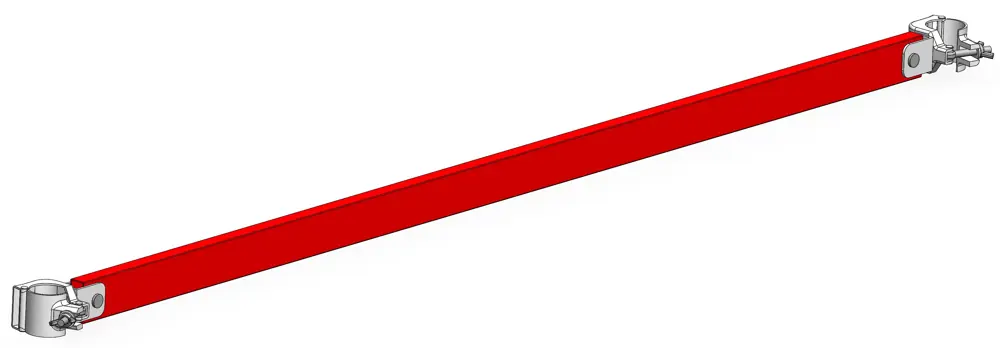

Kit 4 parapetti obbligatori per ogni piano di lavoro TEUROMEDS065EN con morsetto a montaggio rapido

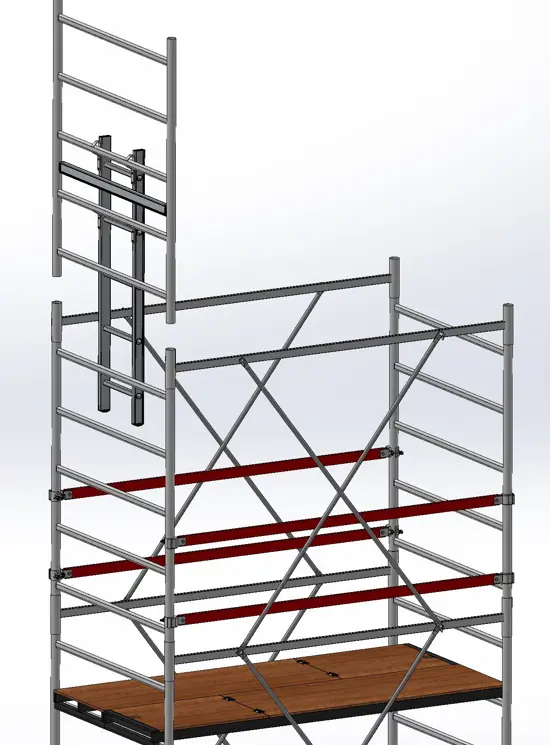

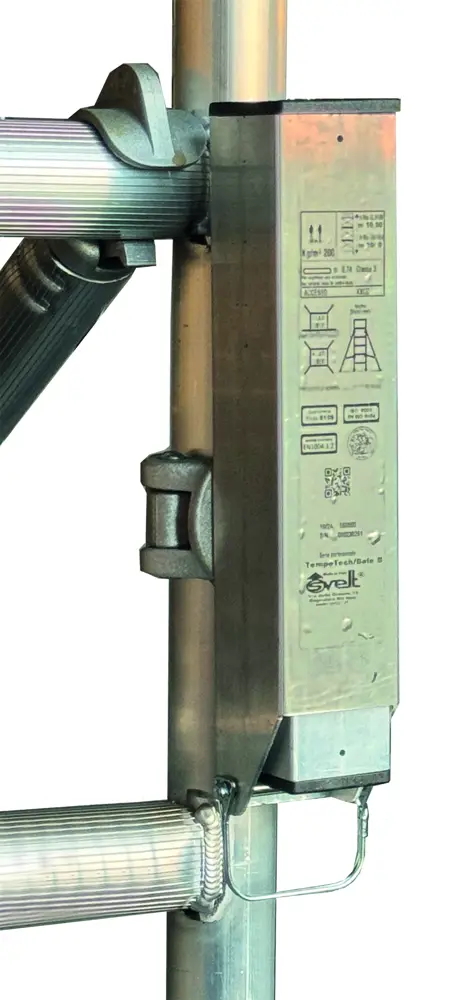

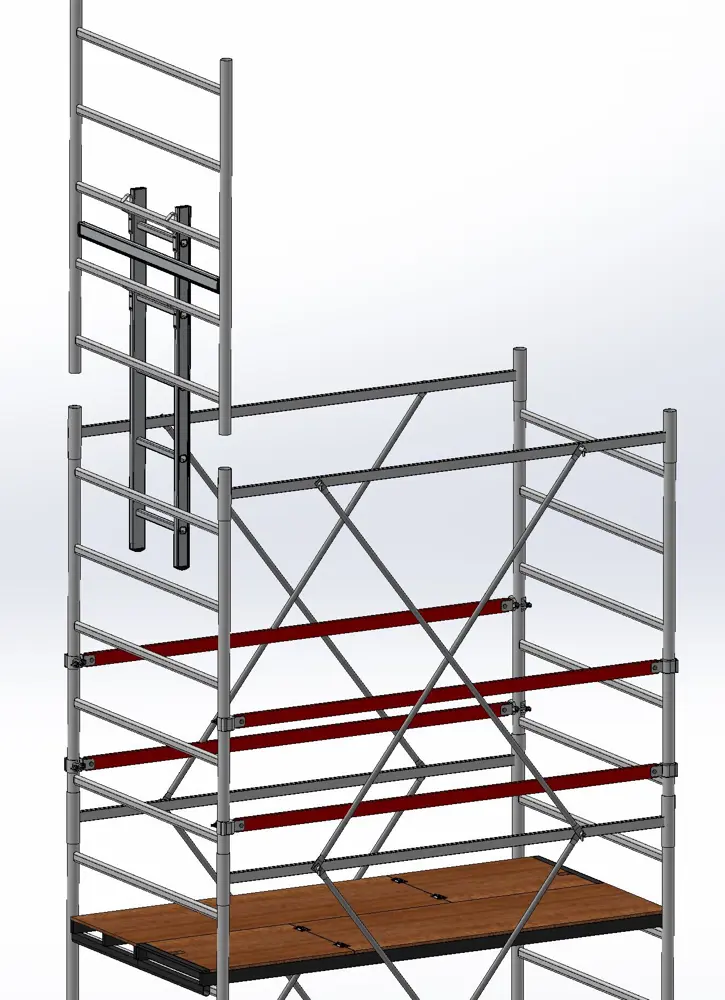

Servosystem consente il montaggio in sicurezza delle spalle secondo EN1004.2. L’operatore lo usa come un “appendino” montando la spalla senza rischi e senza bisogno di arrampicarsi - cod. TEUROMEDSER cad. Kg 2,7.

Obbligatorio (EN1004) per altezze al piano oltre m 7,96

Servosystem Cod. TEUROMEDSER

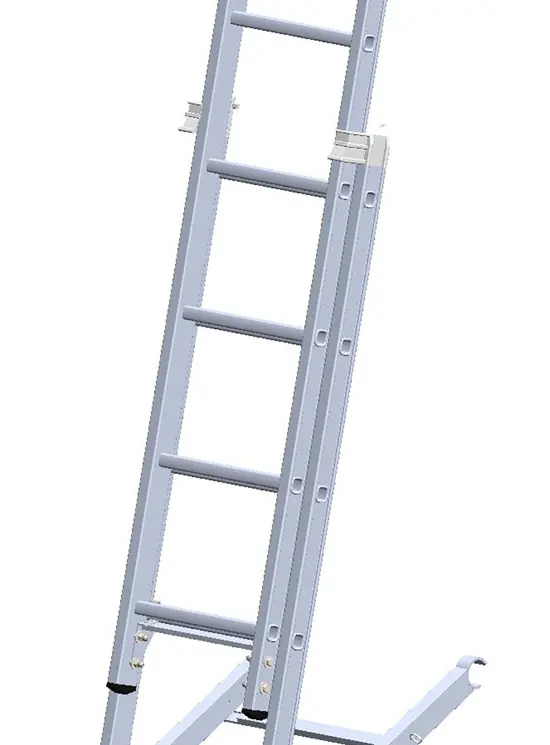

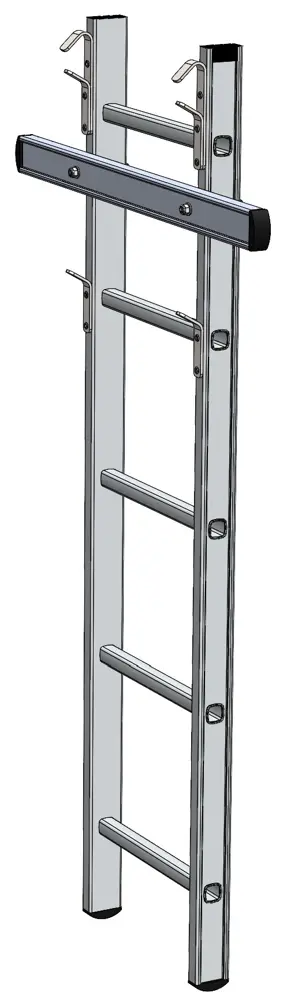

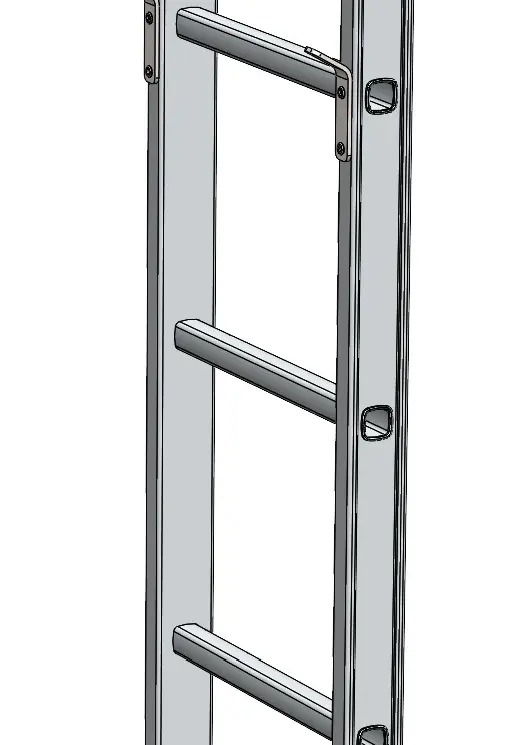

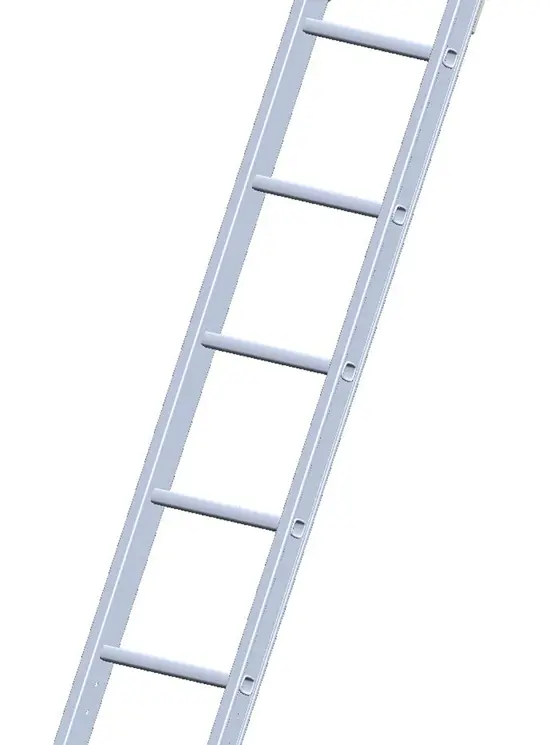

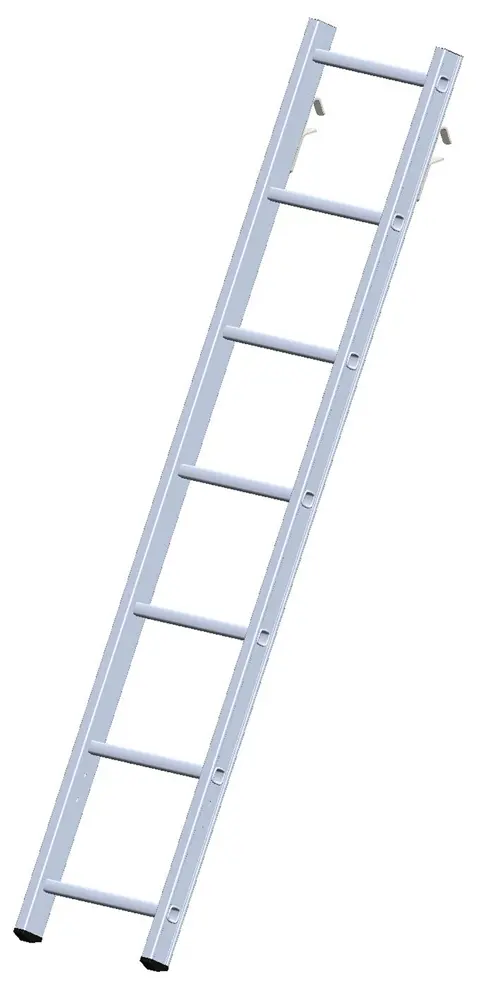

TEUROMEDSCAL Scaletta interna singola facoltativa a 7 pioli m 2 (kg 3).

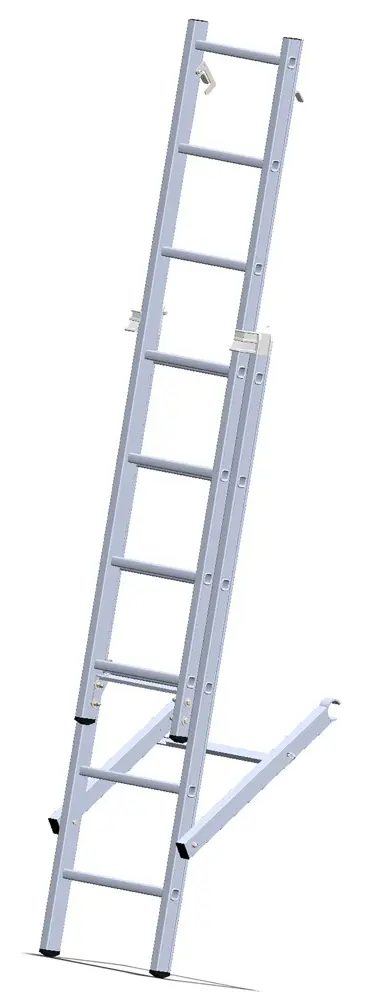

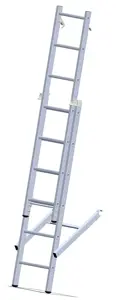

TEUROMEDSCAL2 Scaletta interna doppia facoltativa autoportante estensibile da m 2,2 a m 3,6 (kg 7,8).

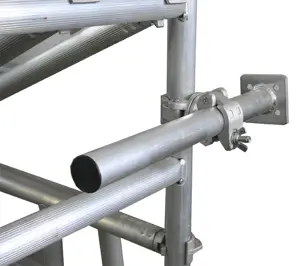

Gancio di ancoraggio rapido in alluminio regolabile: Cod. TANCORAGGIO

SHOP

Contenitore in alluminio che può essere montato ad altezza del viso con l’apposito morsetto. Perfettamente adatto al montaggio su profilo mm 50. Leggero e resistente consente di conservare il manuale ed eventuali documenti di cantiere che rimangono sempre a disposizione e a portata di mano dell’operatore e degli eventuali organi di controllo competenti, evitando multe salate o rimproveri per averlo smarrito o scordato. Il manuale non si rovina anche in caso di maltempo in quanto il contenitore non consente alla pioggia di penetrare all’interno. Anche in caso di carico e scarico da automezzo è resistente agli urti. Peso Kg 1,3: Cod: TCONTENITORE050

SHOP

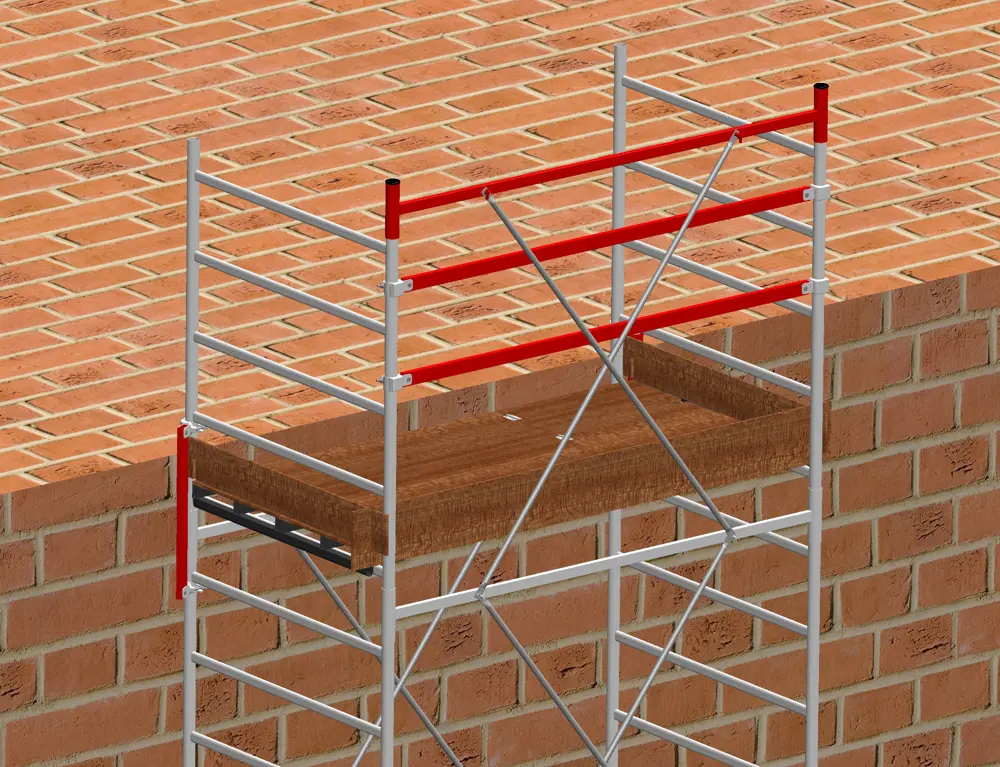

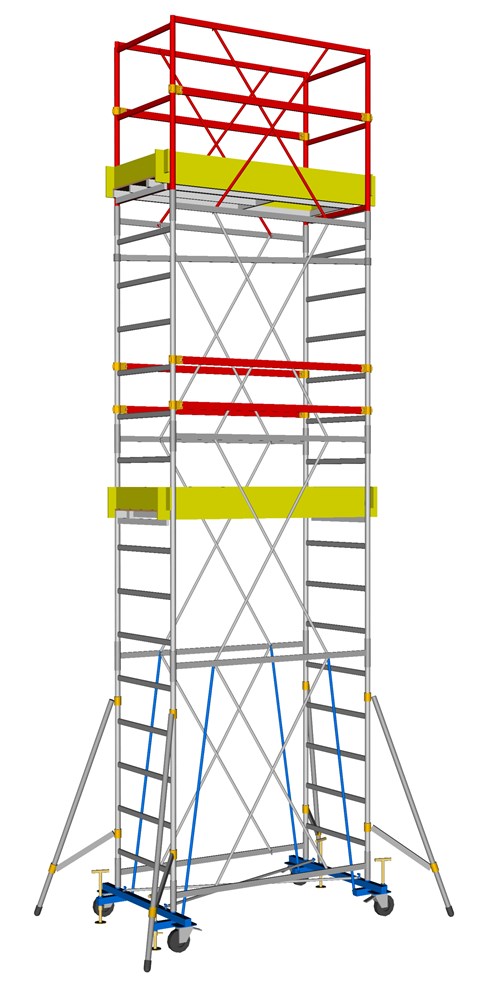

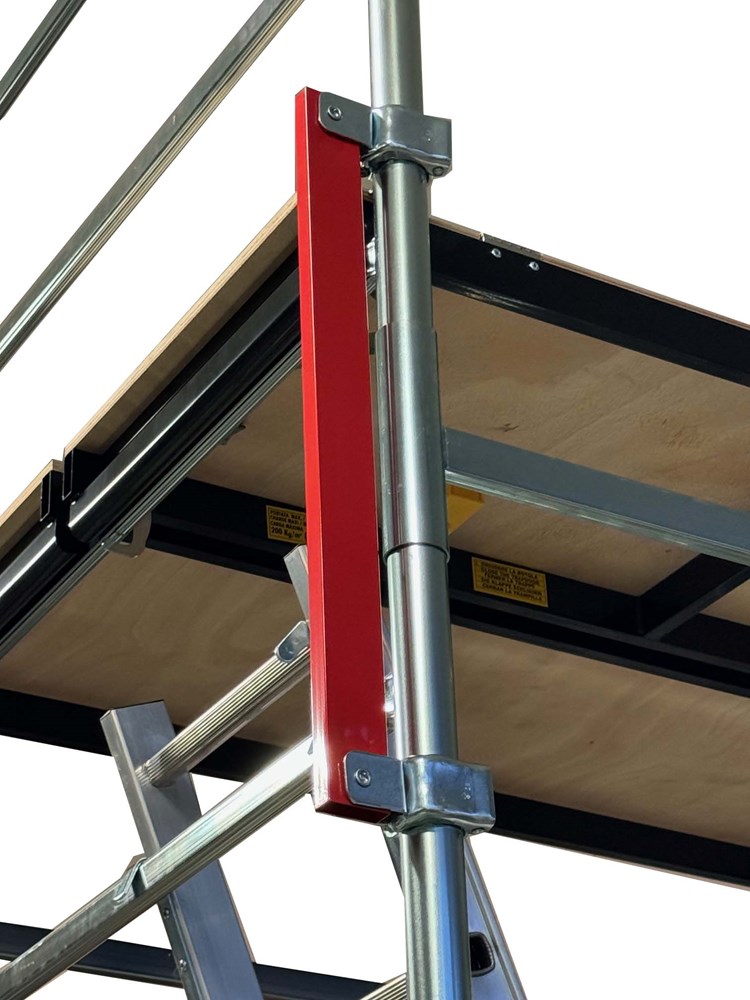

Sbarco su tetti e coperture

Tutti i trabattelli EUROMEDIUM S sono certificati da SVELT secondo D.LGS. 81/2008 per lo sbarco su tetti e coperture.

Il sistema di sbarco è riportato nel manuale d'uso.

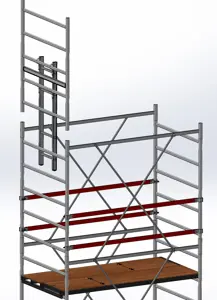

1) Ancorare il trabattello alla facciata

2) Togliere le 2 crociere , i parapetti e il davanzale rosso nel lato dello sbarco

3) Utilizzando il kit sbarco coperture collegare la sezione superiore con quella inferiore. Il kit evita lo sfilo accidentale della sezione superiore (cod. AEUROMEDSCOPERTUR)

Clicca quì per leggere l'articolo specifico sul nostro blog.

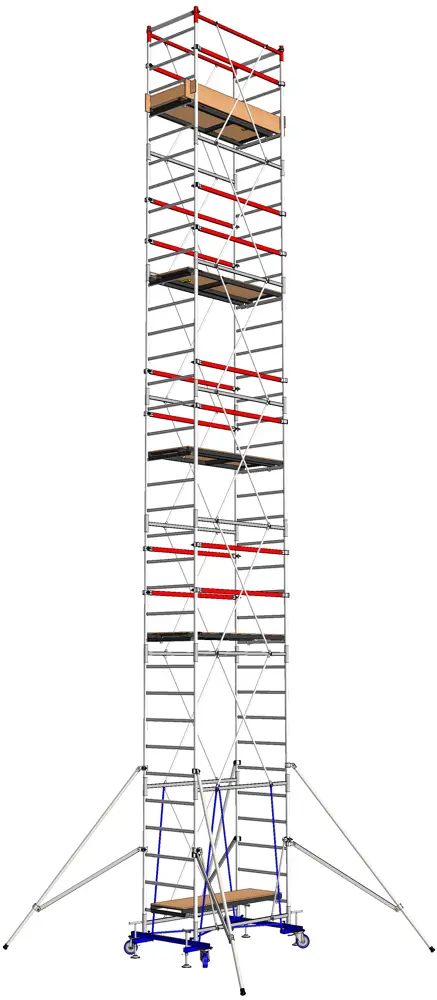

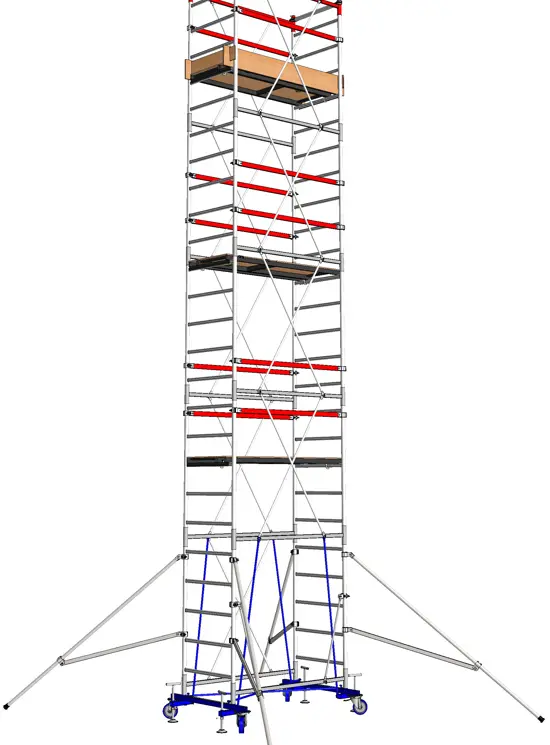

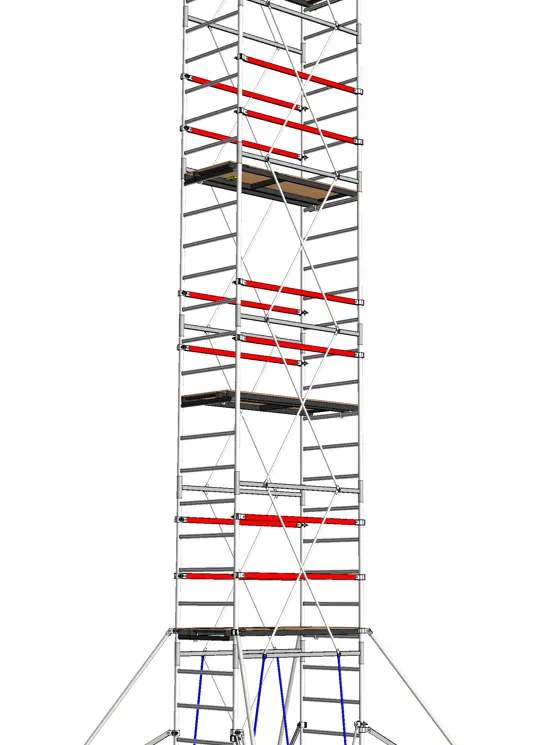

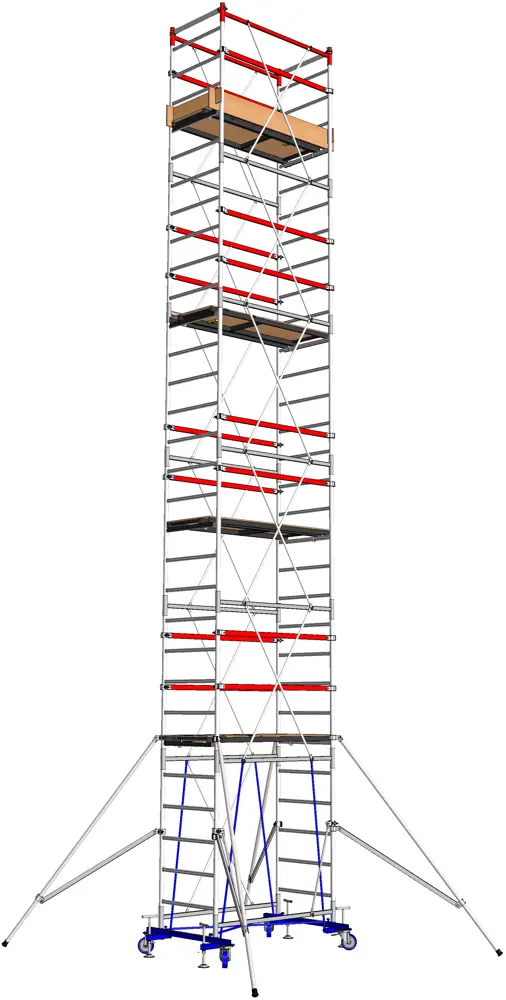

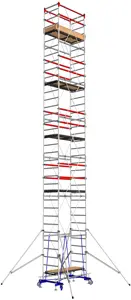

ALTEZZE E CODICI DISPONIBILI: il cliente può scegliere la configurazione più adatta.

NORMATIVE ED ANCORAGGI

**I codici Solo Struttura includono la base completa e il kit terminale.
***I codici FULL OPTIONAL includono tutti gli accessori obbligatori per le norme europee UNIEN1004.
Nei trabattelli conformi alle norme europee UNIEN1004-1-2 i piani di passaggio possono essere usati senza fermapiede e l’ancoraggio non è obbligatorio.
Nei trabattelli conformi alle norme italiane D.LGS.81/08 qualora si usassero i piani di passaggio per lavorarvi, dovranno essere muniti di fermapiedi.
I trabattelli che vengono usati per lo sbarco su coperture devono essere conformi al D.LGS. 81/08 ed ancorati alla parete.

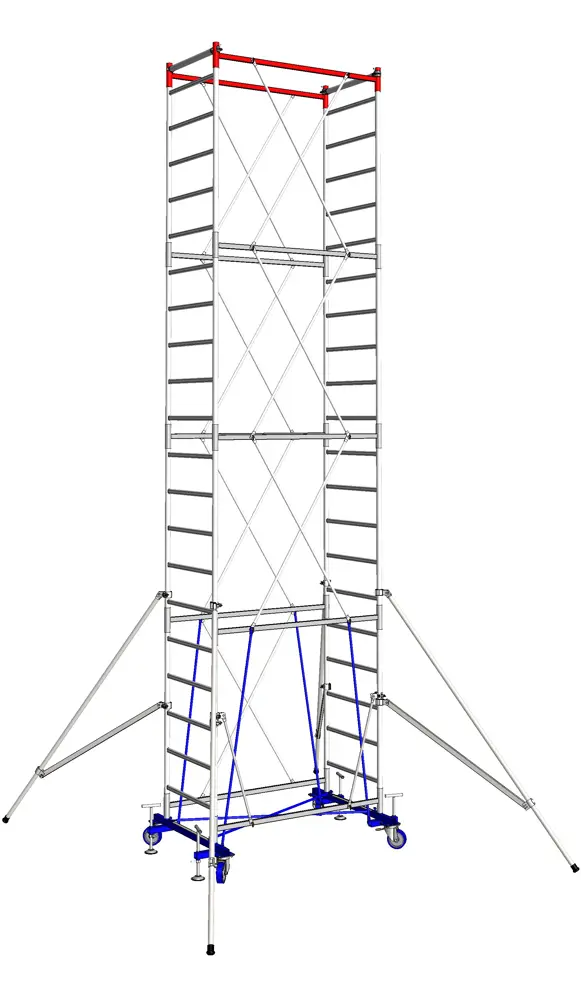

CONFIGURAZIONI A NORME EUROPEE UNIEN1004.1.2

m 1,96 AEUROMEDCS196

m 3,46 AEUROMEDCS346

m 4,96 AEUROMEDCS496

m 6,46 AEUROMEDCS646

m 7,96 AEUROMEDCS796

m 9,46 AEUROMEDCS946

m 10,96 AEUROMEDCS1096

DISPONIBILE A NOLEGGIO NELLE SEGUENTI CITTA':

PADOVA

VENEZIA

Via Martiri della Libertà, 13 Mestre (VE)

Altezza al piano di lavoro m	Altezza totale m	Altezza di lavoro (alla mano) m	Staffe Stabilizzatrici n.	Campata m 1,50 n.	Terminali n.	Solo struttura (senza accessori**	Piano di lavoro completo con kit fermapiede n.	Piani intermedi di passaggio n.	Piano di base n.	Parapetti di protezione n.	Servosystem n.	Euromedium S FULL OPTIONAL* tutti gli accessori in tabella sono inclusi**
0,90	1,96	2,90	-	1	2+2	AEUROMEDS196	1	-	-	4	-	AEUROMEDCS196
2,40	3,46	4,40	4	2	2+2	AEUROMEDS346	1	-	-	4	-	AEUROMEDCS346
3,90	4,96	5,90	4	3	2+2	AEUROMEDS496	1	-	1	4	-	AEUROMEDCS496
5,40	6,46	7,40	4	4	2+2	AEUROMEDS646	1	1	-	4	-	AEUROMEDCS646
6,90	7,96	8,90	4	5	2+2	AEUROMEDS796	1	2	-	4	1	AEUROMEDCS796
8,40	9,46	10,40	4	6	2+2	AEUROMEDS946	1	3	-	4	1	AEUROMEDCS946
9,90	10,96	11,90	4	7	2+2	AEUROMEDS1096	1	3	1	4	1	AEUROMEDCS1096
