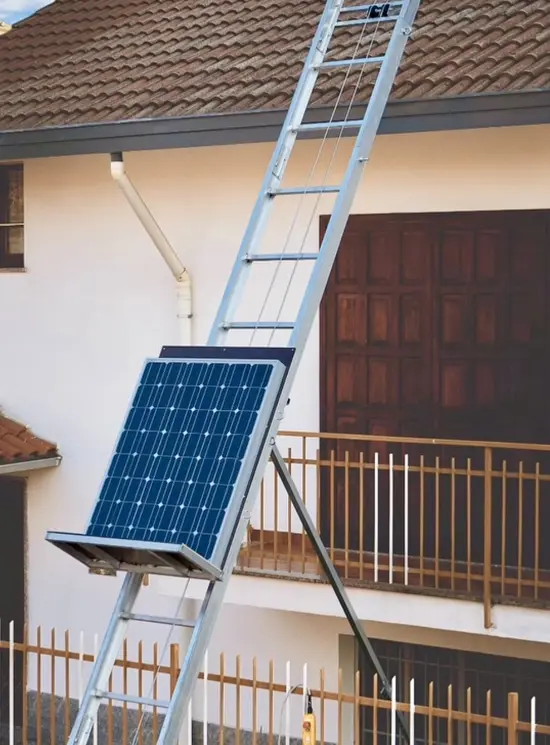

Elevatore mobile
Altezza max m 23,80
Ideale per uso professionale

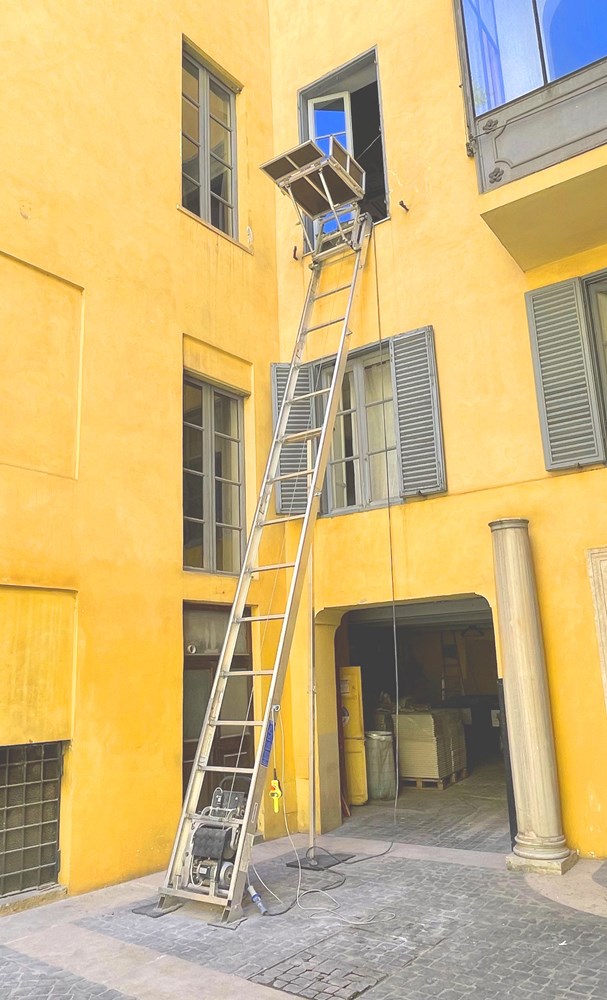

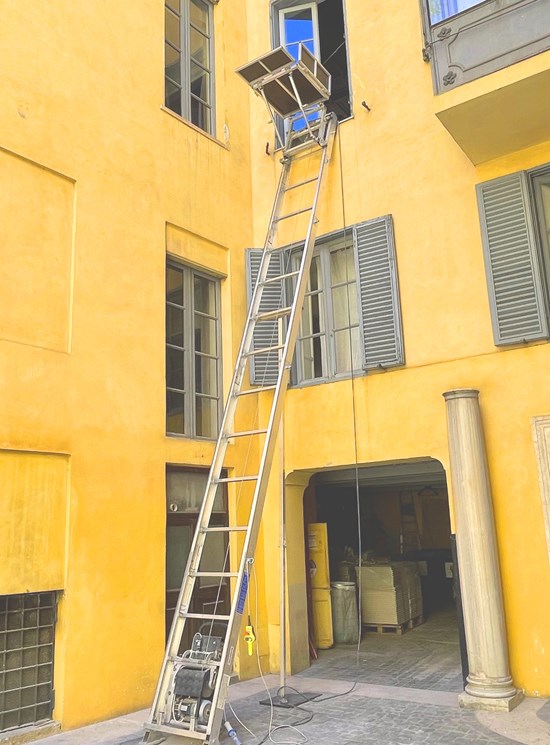

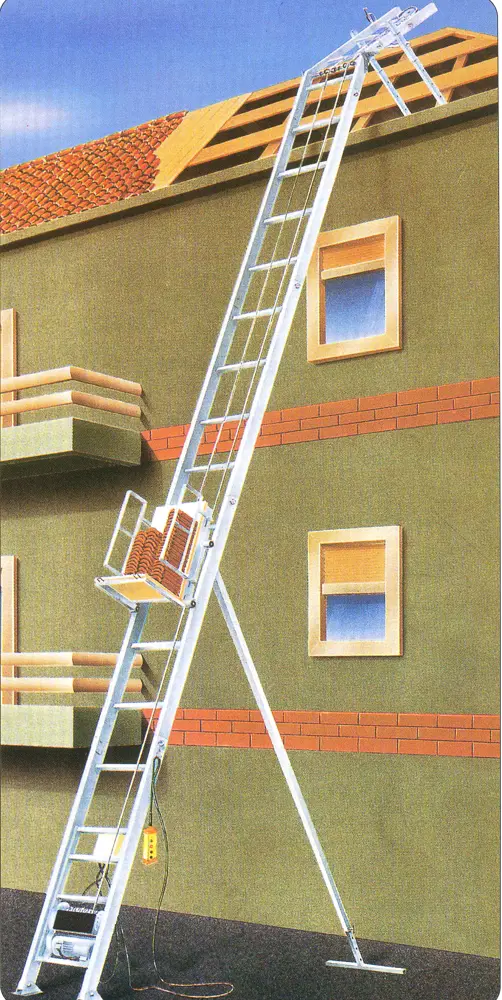

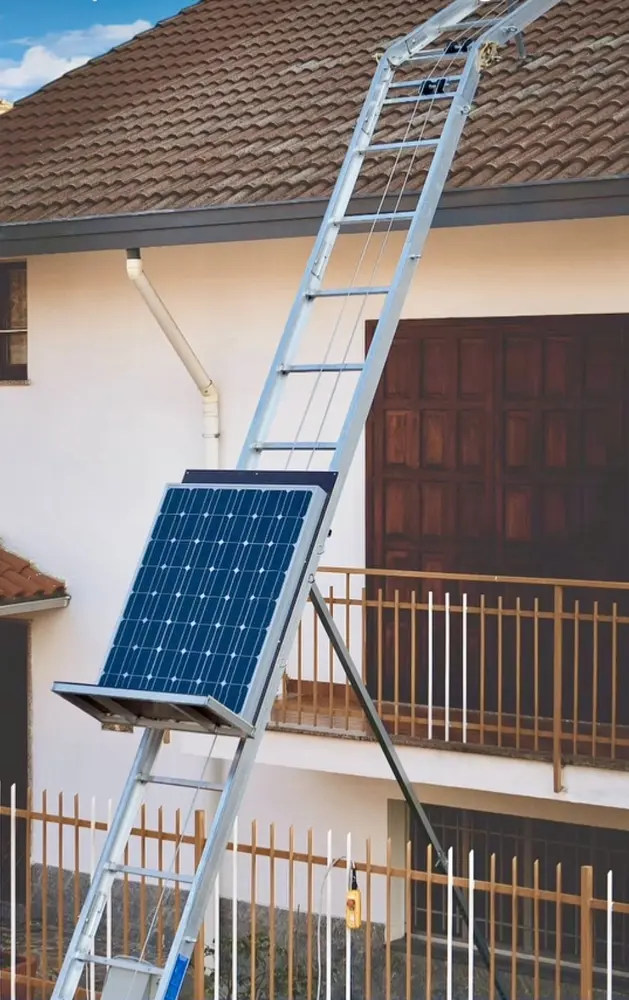

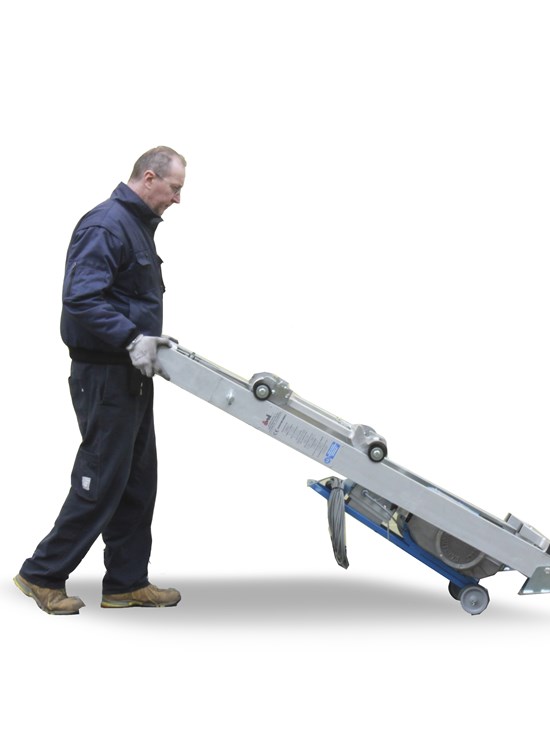

Elevatore per traslochi o materiali da costruzione

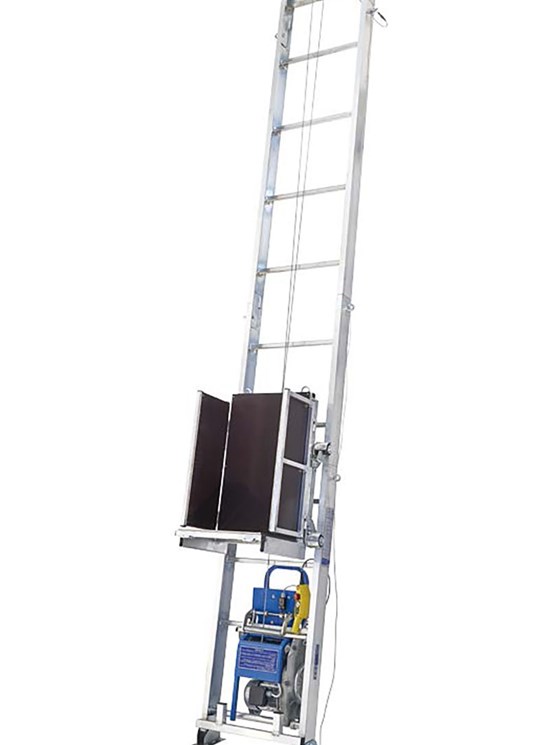

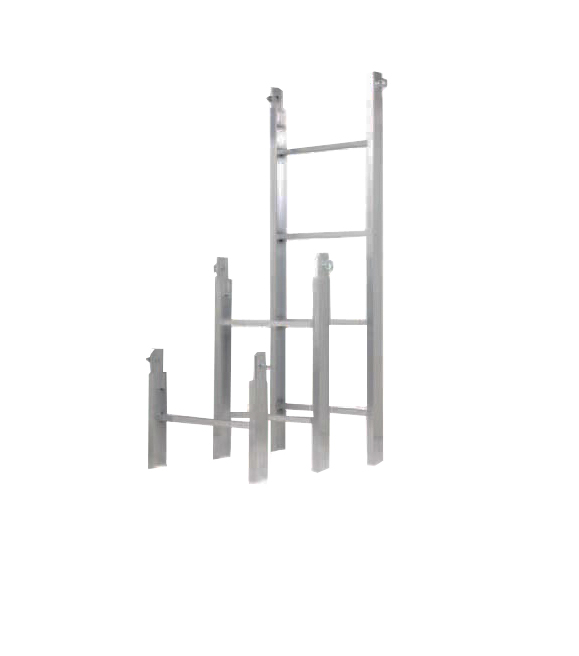

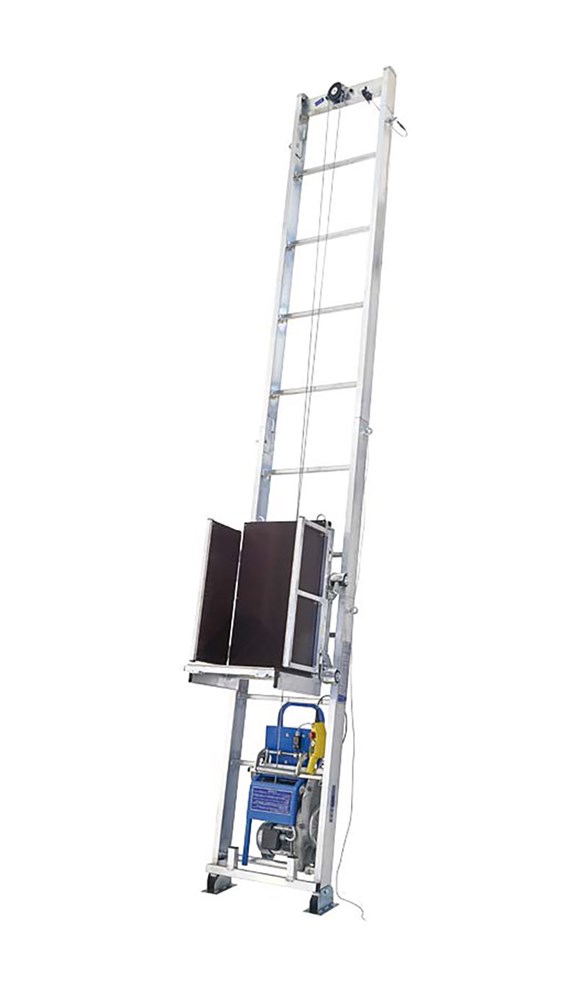

La struttura è costituita da elemento di base portante il gruppo di sollevamento, da elementi intermedi disponibili con lunghezze pari a 0.5, 1.0 e 2.0 m in numero sufficiente a raggiungere l'altezza desiderata (sviluppo massimo pari a 24 m) e da elemento terminale portante la carrucola di rinvio fune sollevamento carrello.

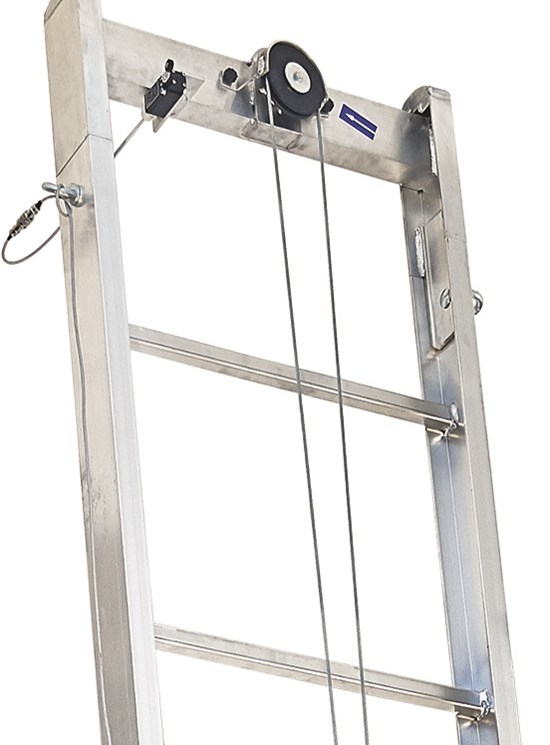

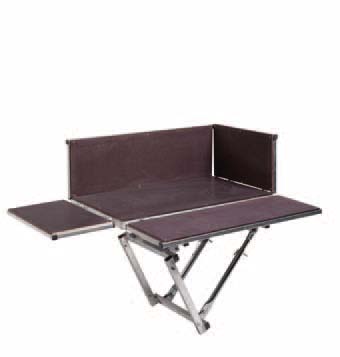

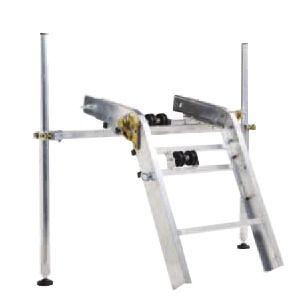

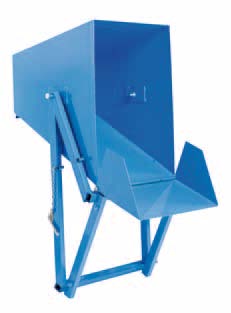

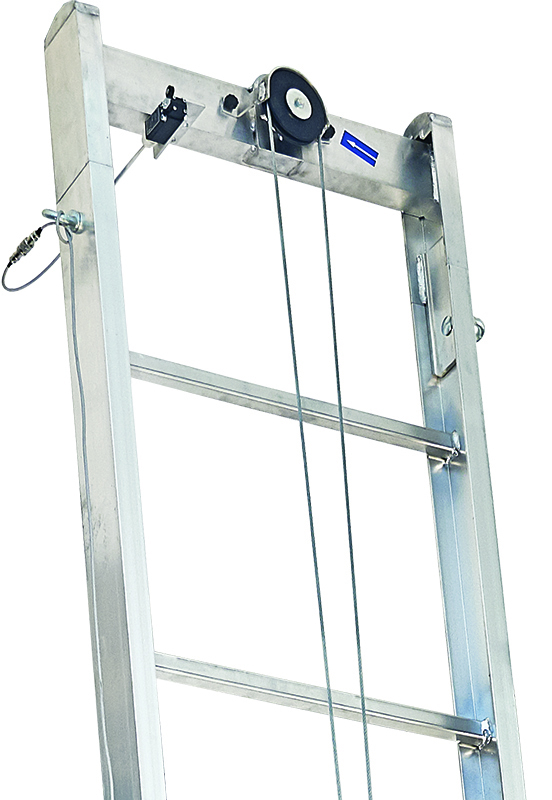

L'elemento terminale può essere lineare oppure curvo, regolabile da 25° a 45° per facilitare le operazioni di scarico del materiale sollevato.

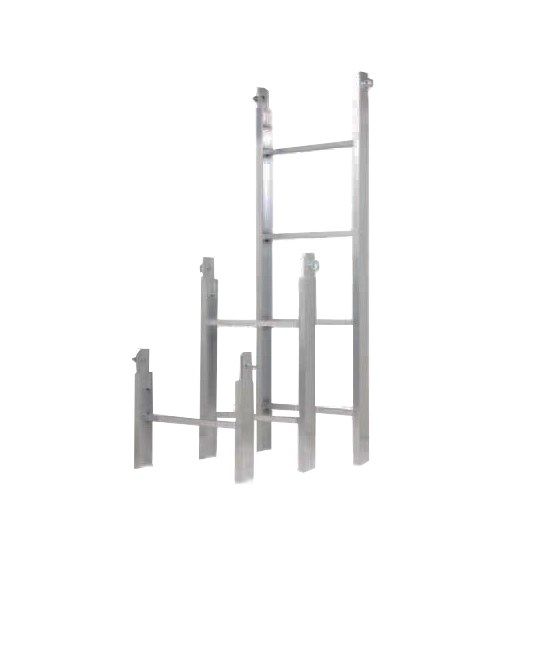

I singoli elementi sopra descritti sono realizzati interamente in alluminio e costituiti da due profilati a "C" collegati fra loro a mezzo di tubi quadri posti ad interasse pari a 500 mm.

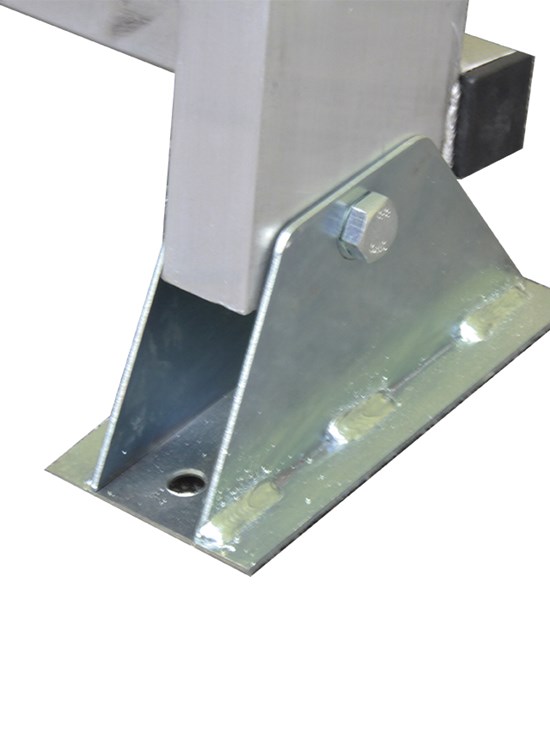

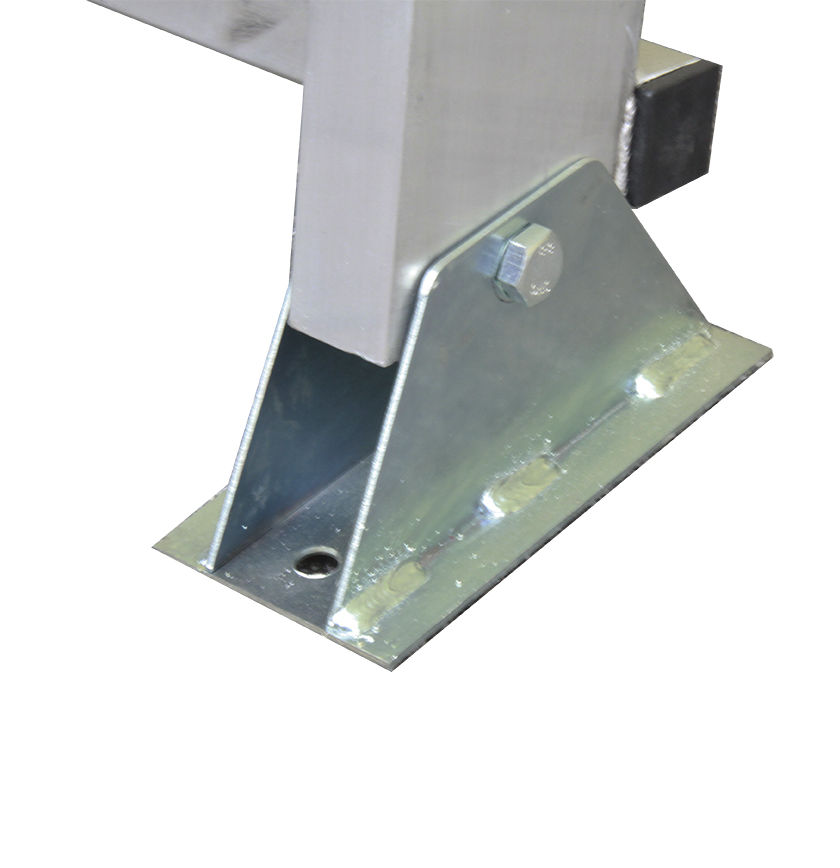

Il collegamento tra i vari elementi è realizzato a mezzo di bulloni e golfari oltre a fazzoletti di rinforzo fissati all'estremità inferiore di ciascun elemento, che in fase di montaggio vanno ad inserirsi all'estremità superiore dell'elemento sottostante.
La struttura dell'elevatore raggiunti gli 8 m di estensione, deve essere vincolata a mezzo di rompitratta telescopici.
Il carrello è costituito da telaio montato su ruote che permettono allo stesso di traslare vincolato alle ali dei profilati a "C".

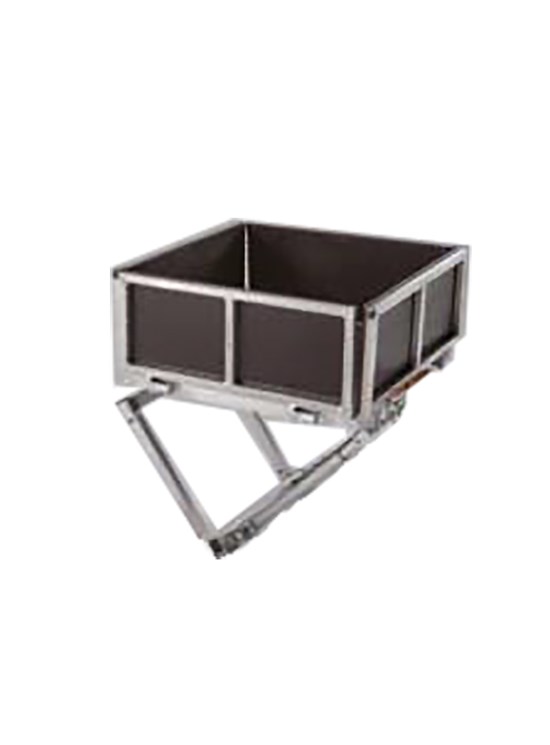

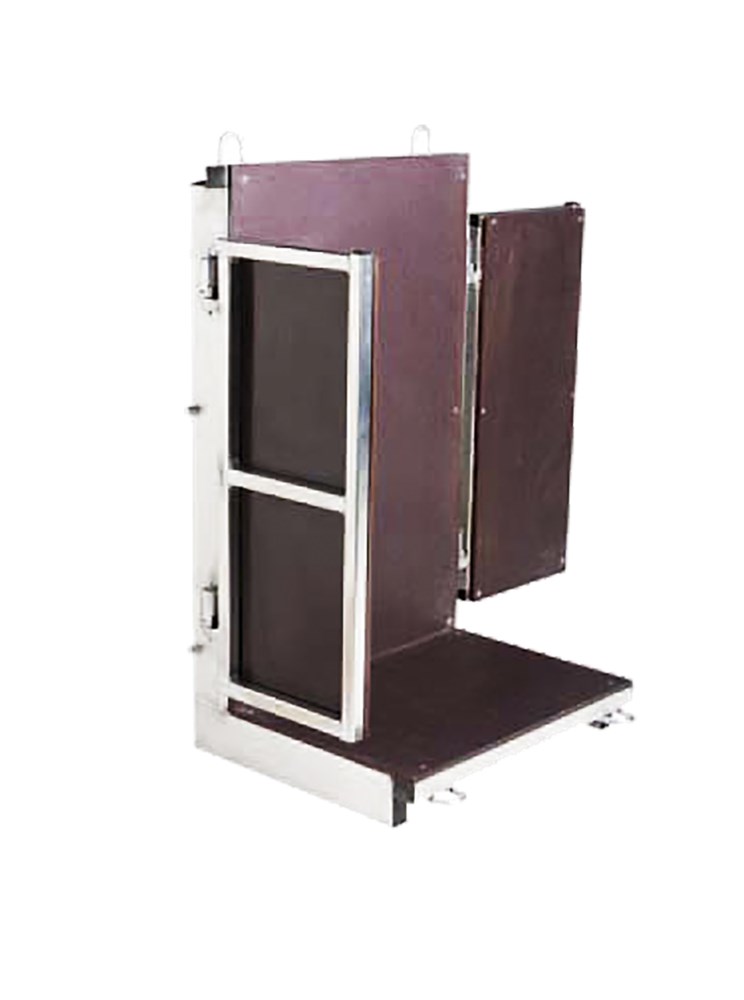

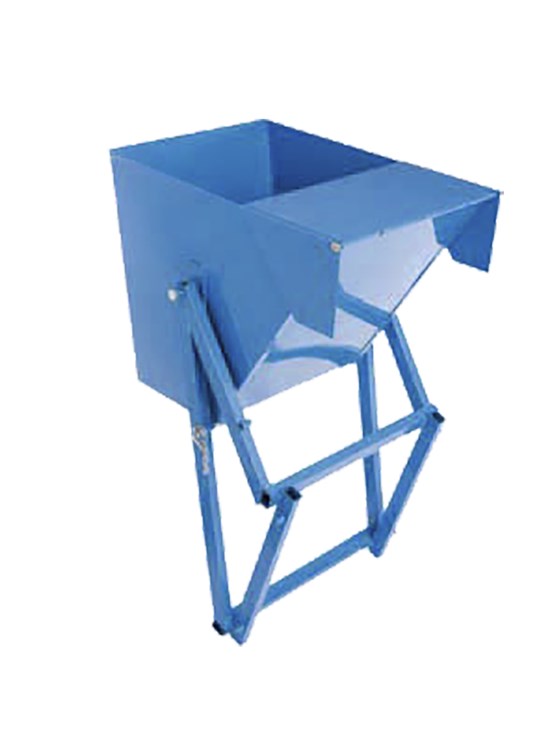

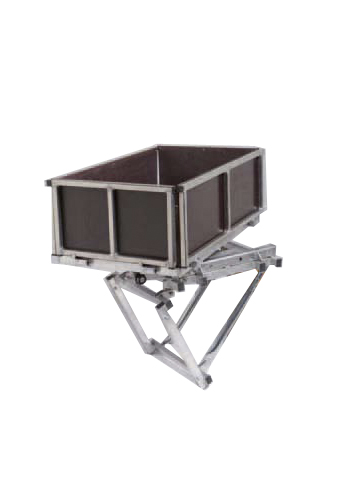

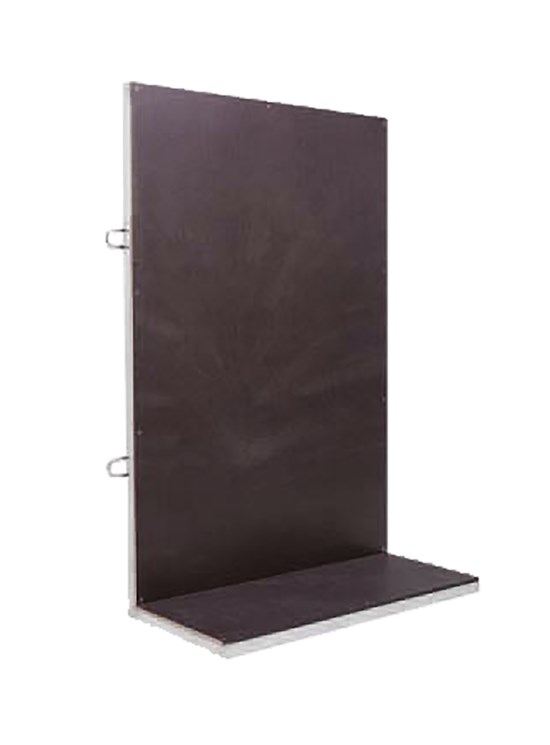

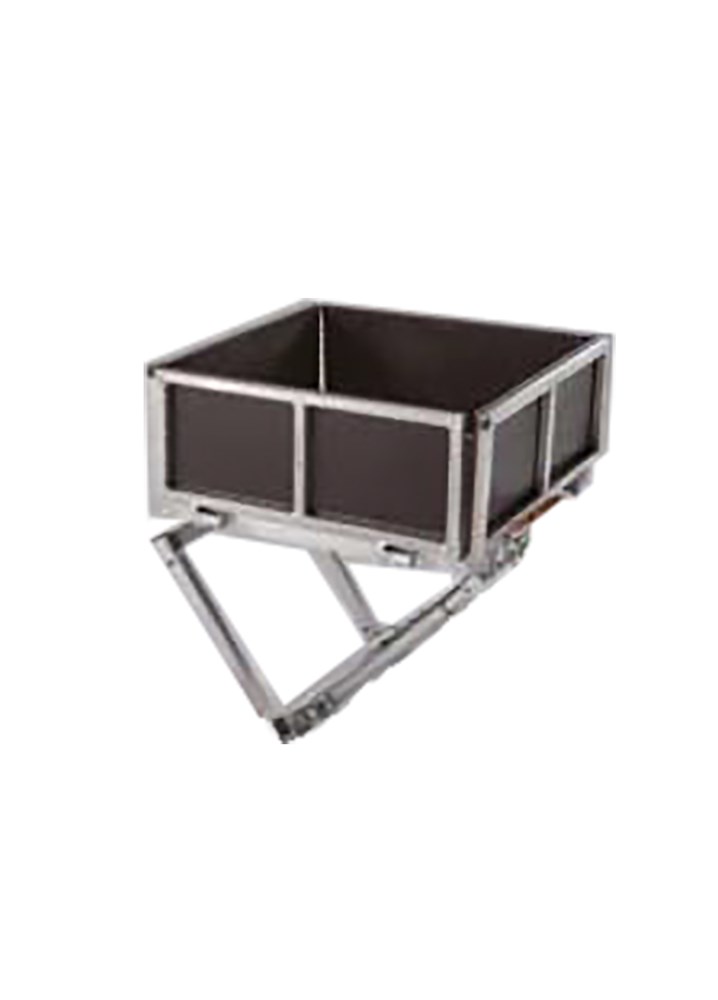

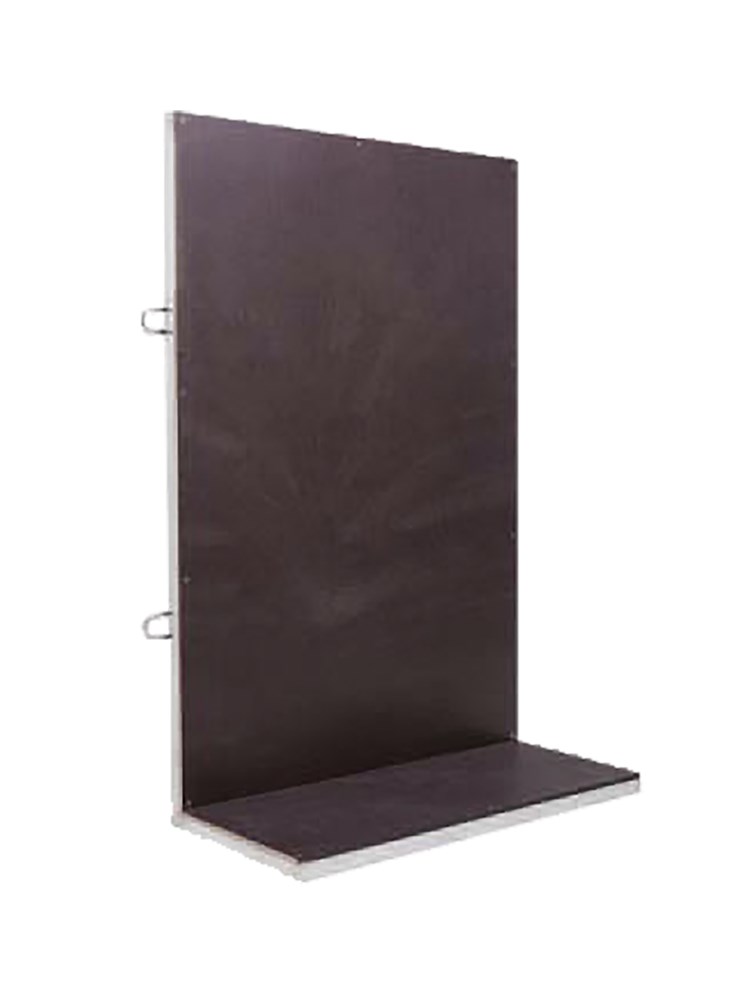

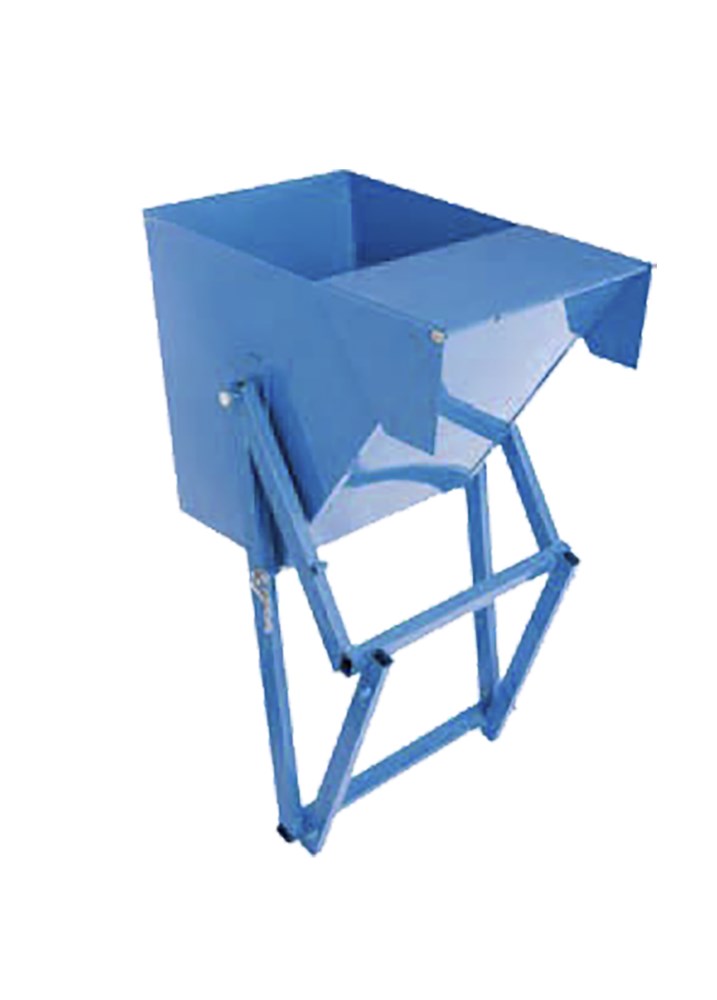

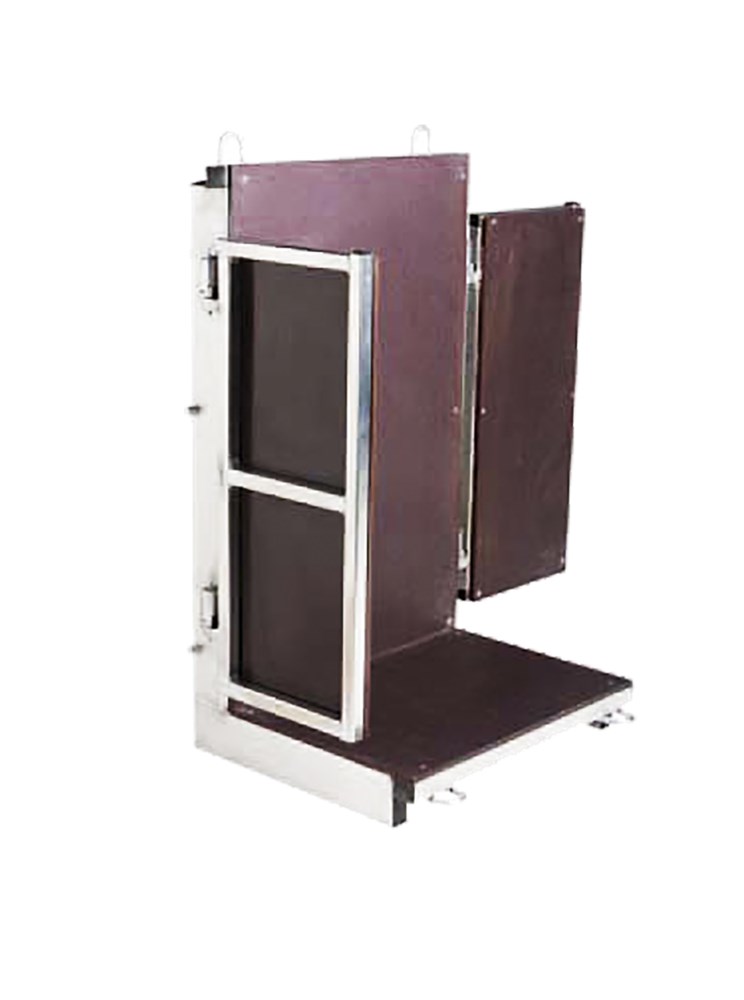

Su esso è montato l'accessorio adatto al tipo di materiale da sollevare.

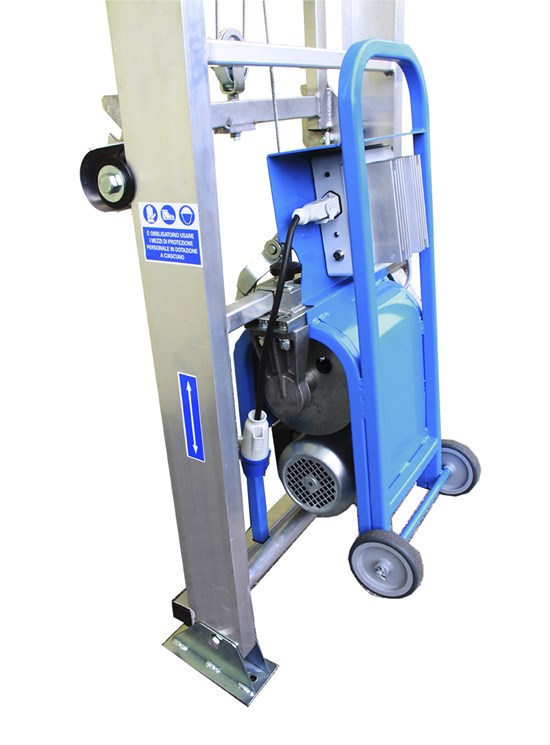

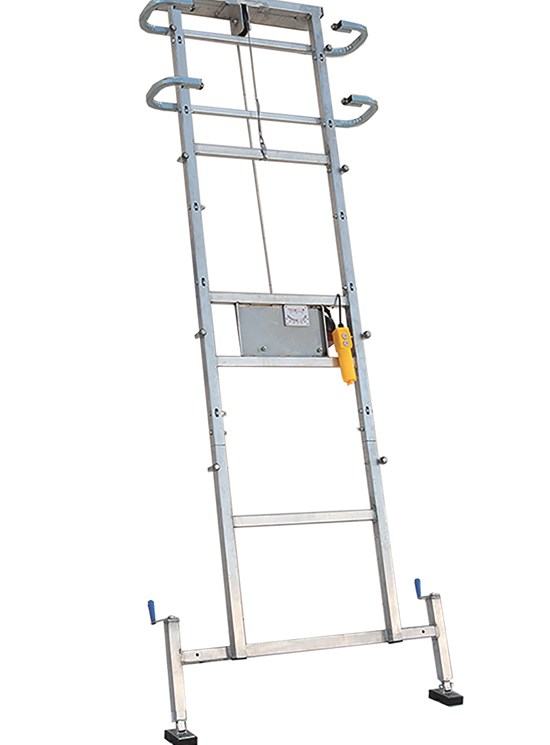

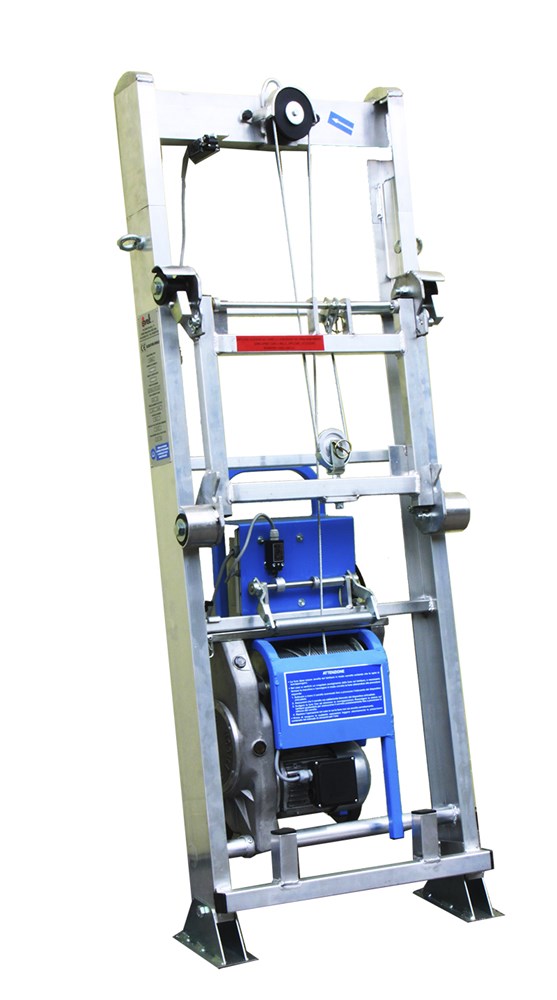

Base motore composta da (Assorbimento 1,8 kW):

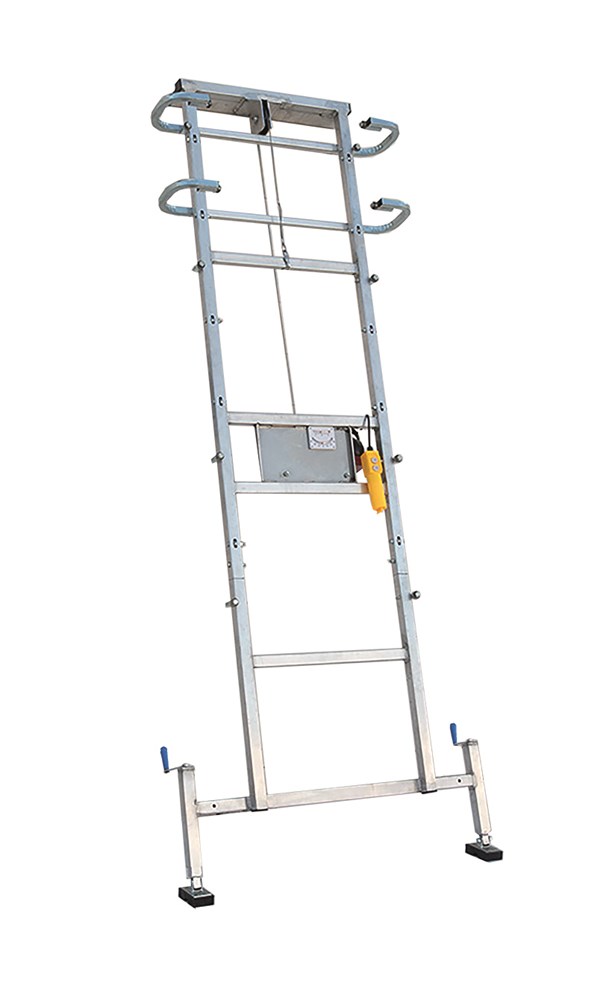

- n.1 Elemento in alluminio da mm 1800x660x114, h m 1,80 (Kg 78)

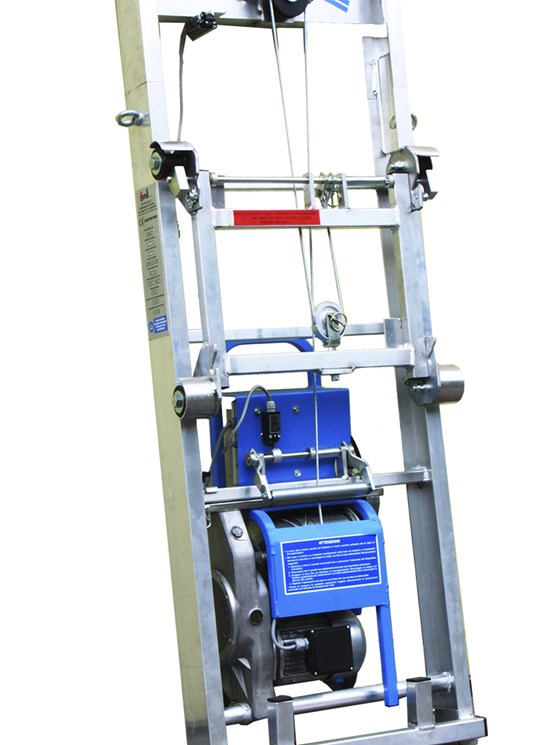

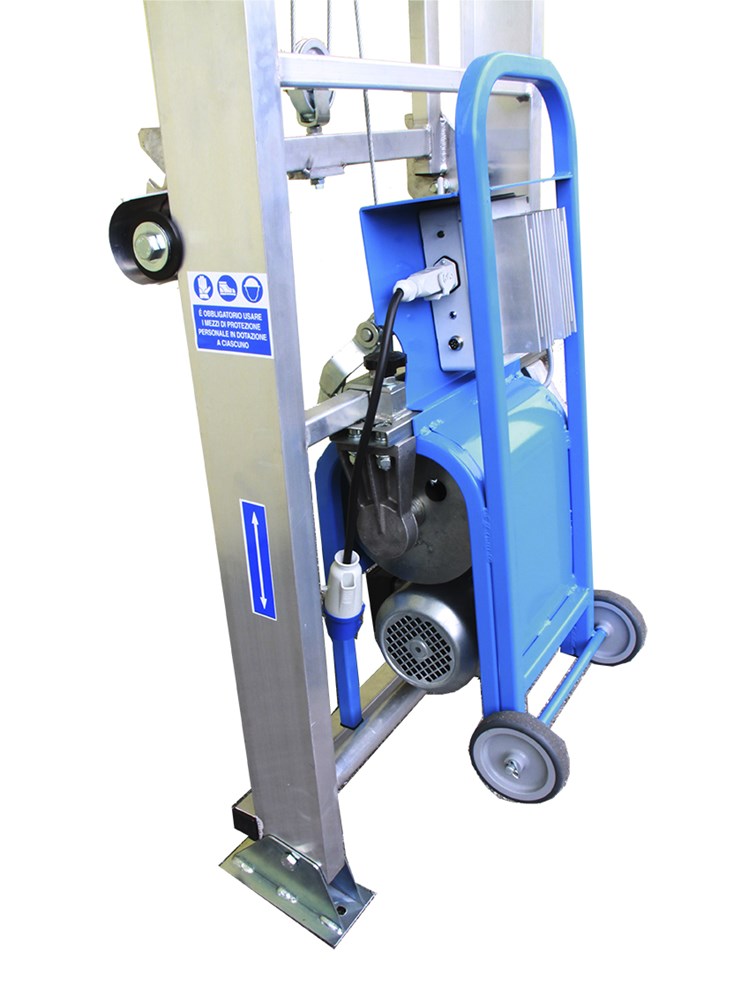

- n.1 Carrello in alluminio amovibile completo di motore monofase V 220 (alimentazione con scheda elettronica a norma), riduttore e tamburo avvolgicavo completo di cavo d’acciaio.
- n.1 Pulsantiera a norma CE con comandi a 24 V dotato di cavo elettrico lungo 5 m

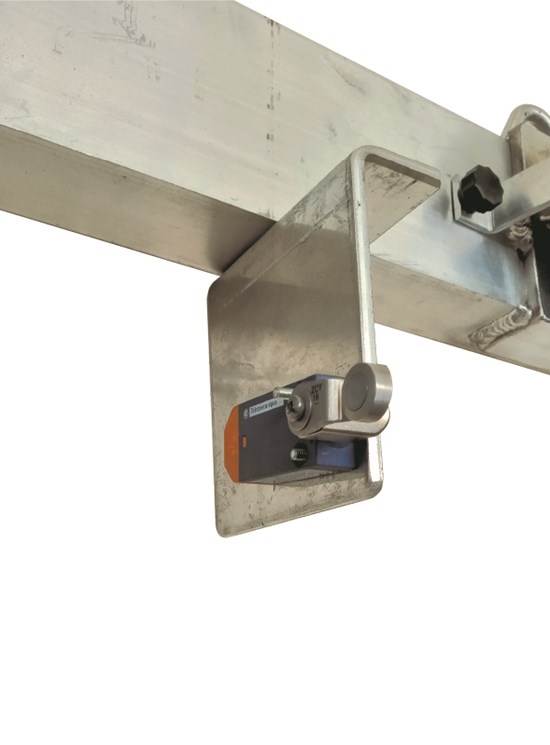

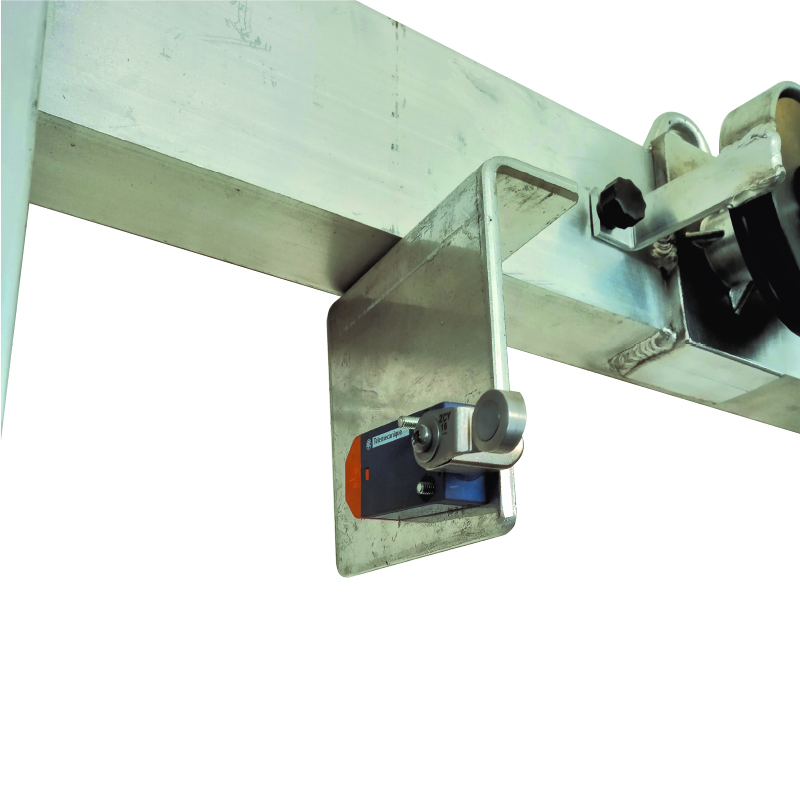

n.1 Finecorsa a radiofrequenza trasmissione senza fili per salita e discesa a 24 V
Elementi in alluminio (scale)
Elemento di base
| Lunghezza utile | 1.490 mm |
| Larghezza | 662 mm |
| Peso | 10.6 daN |
Elementi intermedi
| Lunghezza utile | 500 / 1000 / 2000 mm |
| Larghezza | 662 mm |
| Peso | 4.0 / 7.0 / 12 daN |
Elemento terminale
| Lunghezza utile | 260 mm |
| Larghezza | 662 mm |
| Peso | 5.5 daN |
Curva regolabile
| Larghezza | 662 mm |
| Peso | 12.4 daN |
| Intervallo regolazione angolo | 25° ÷ 45° |
Carrello
| Lunghezza | 580 mm |
| Larghezza | 702 mm |
| Peso | 13.9 daN |
Gruppo di sollevamento
- motore elettrico
- monofase autofrenante - 1.1 KW
- riduttore ad ingranaggi elicoidali ed assi paralleli
- tamburo avvolgimento fune
- scanalato a spire p = 6 mm; R = 3mm
- fune diametro nominale Φ = 6 mm
Comandi
Sono realizzati a mezzo pulsantiera portatile e cavo di collegamento al quadro di lunghezza pari a 2000 mm.
Sulla pulsantiera sono installati i seguenti comandi:
Sulla pulsantiera sono installati i seguenti comandi:

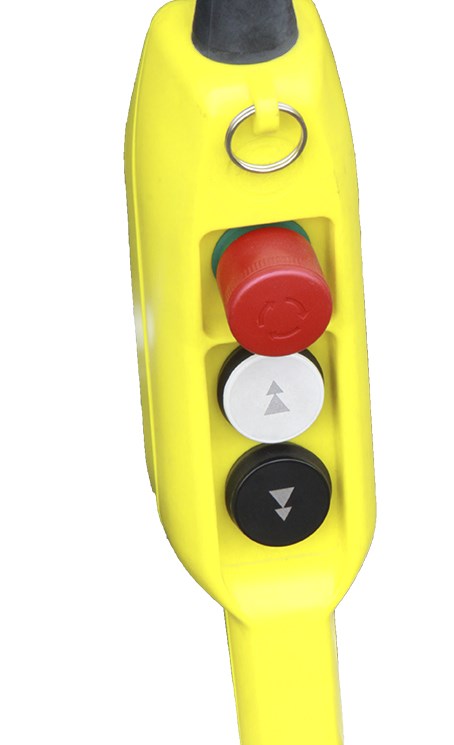

- pulsante di colore verde (contrassegnato con una I) per mettere sotto tensione il quadro;
- pulsante di avvio salita (colore grigio e freccia rivolta in alto);
- pulsante di avvio discesa (colore grigio e freccia rivolta in basso);
- pulsante di arresto di emergenza a fungo (colore rosso).
Portata
L'elevatore ha portata variabile con Pmax pari a 200 Kg quando l'inclinazione è pari a 75° e la lunghezza non supera i 12 m.
Il diagramma delle portate è contenuto nella tabella posizionata sul profilato a "C" dell'elemento di base e riportata al punto 3.5 del presente manuale.
Limiti ambientali
L'elevatore puo’ essere utilizzato esclusivamente in condizioni ambientali previste dal Costruttore ovvero con velocità del vento non superiore ai 10 m/s.
Per maggiori chiarimenti consultare il capitolo 4.0 del manuale.
DUE TIPI DI ROMPITRATTA

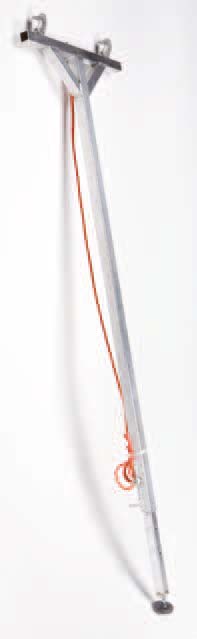

ROMPITRATTA INTERMEDIO (telescopico)
In acciaio zincato obbligatorio per altezze superiori a 16 m
Peso Kg 5,30
Chiuso cm 223 - sfilato cm 373
Peso Kg 5,30
Chiuso cm 223 - sfilato cm 373

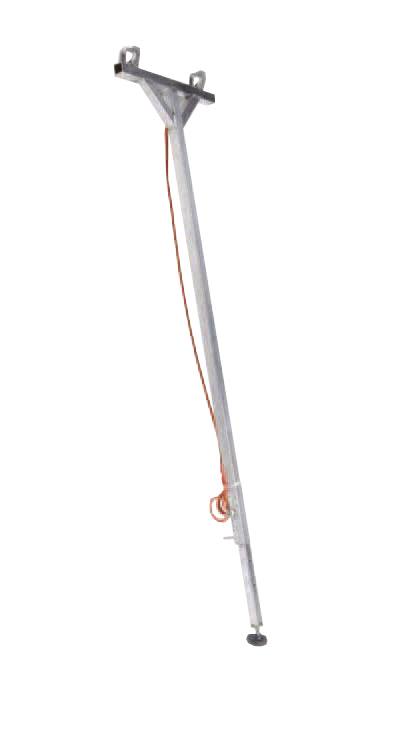

ROMPITRATTA DI BASE (telescopico)
In acciaio zincato, obbligatorio per altezze superiori a 8 m
Peso Kg 7,60
Chiuso cm 270 - sfilato cm 490
Peso Kg 7,60
Chiuso cm 270 - sfilato cm 490
Normativa

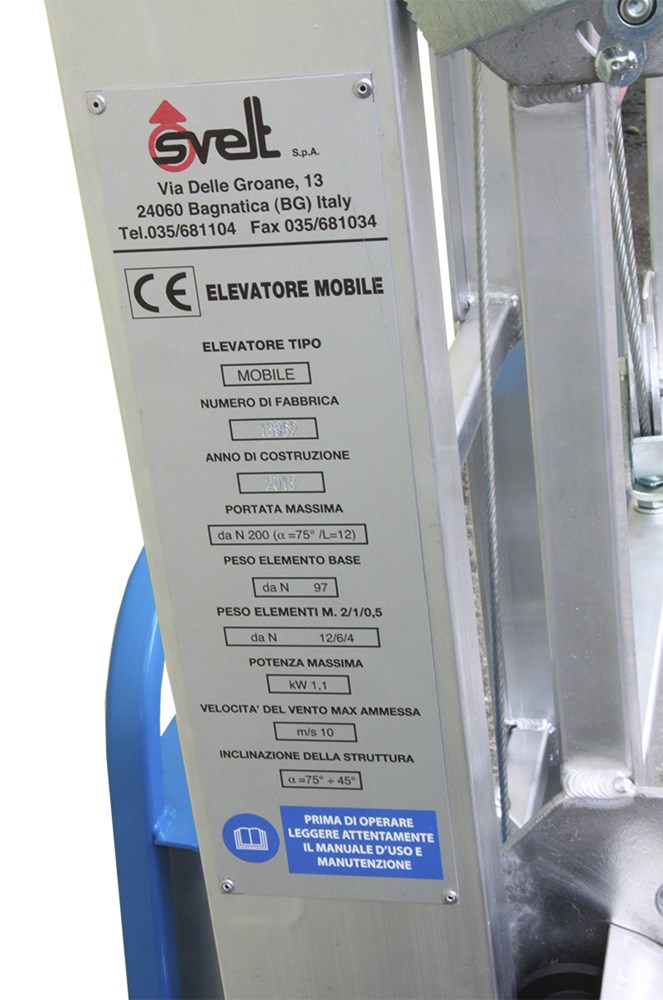

Il prodotto è certificato CE come sollevatore di materiali fino a 199 Kg.
Non superando i 200 Kg non è considerato MONTACARICHI e per questo motivo non è richiesta verifica annuale da ente di controllo (INAIL ASL).
L'operatore dovrà unicamente seguire le indicazioni del manuale per effettuare autonomamente la manutenzione ed i controlli periodici consigliati.
CARATTERISTICHE TECNICHE
| Altezza totale m | 5,8 | 7,8 | 9,8 | 11,8 | 13,8 | 15,8 | 17,8 | 19,8 | 21,8 | 23,8 |
| Peso Kg | 102 | 115 | 134 | 147 | 159 | 171 | 189 | 201 | 213 | 225 |
| Base motore m 1,80 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Prolunga m 2 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| Rompitratta di base | 0 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Rompitratta intermedio | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 1 | 1 | 1 |
Accessori optional su richiesta:

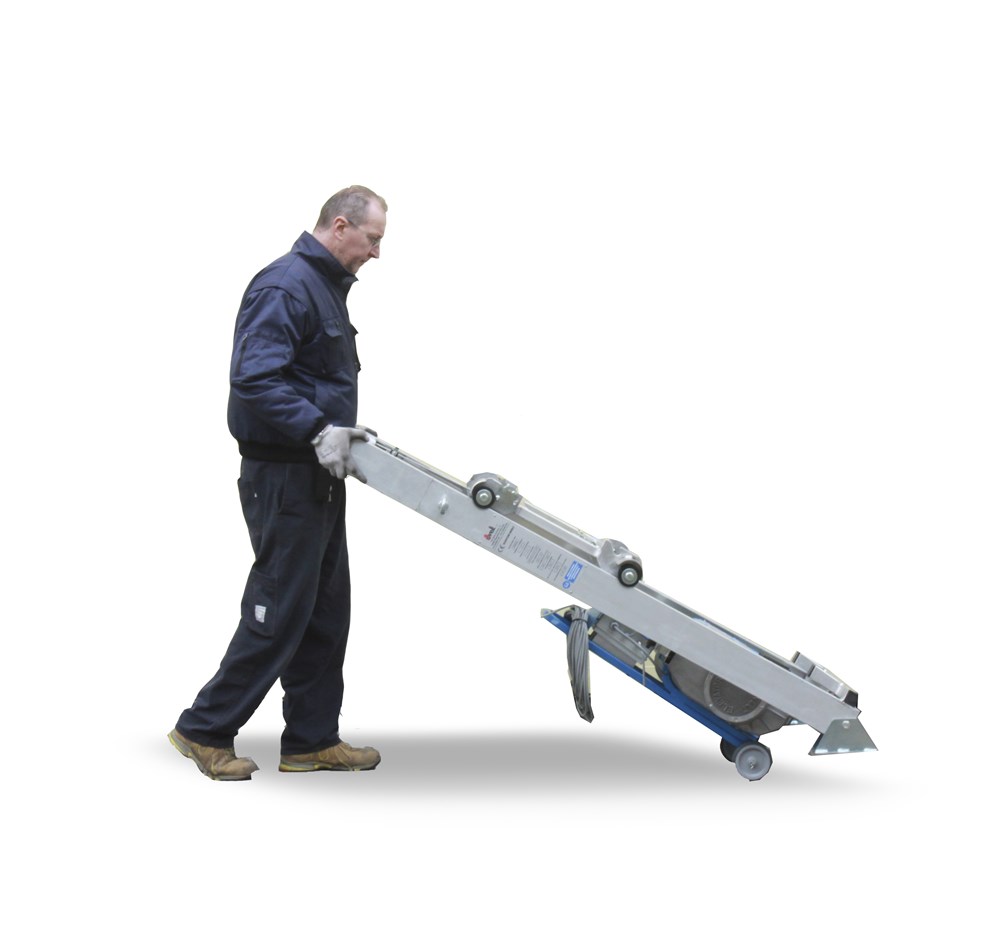

- Ruote per lo spostamento laterale montate su telaio in alluminio
- Alzaplolunghe: agevola il montaggio di un ELEVATORE MOBILE alzando le prolunghe tramite un cavo in acciaio trainato da un motore posto alla base, consentendo un montaggio rapido e sicuro.
VANTAGGI:
- Consente il montaggio di un ELEVATORE MOBILE anche ad un singolo operatore da terra ed uno solo in quota
- Consente di eseguire il montaggio in totale sicurezza
- Consente di eseguire il montaggio in tempi ridotti, diminuendo di conseguenza i costi.
Caratteristiche:
- Compreso di testa con ruote per la testata dell’elevatore
- Completo di pulsantiera
- Smontabile in due sezioni per un minor ingombro di trasporto
- Potenza Motore: 220 V
