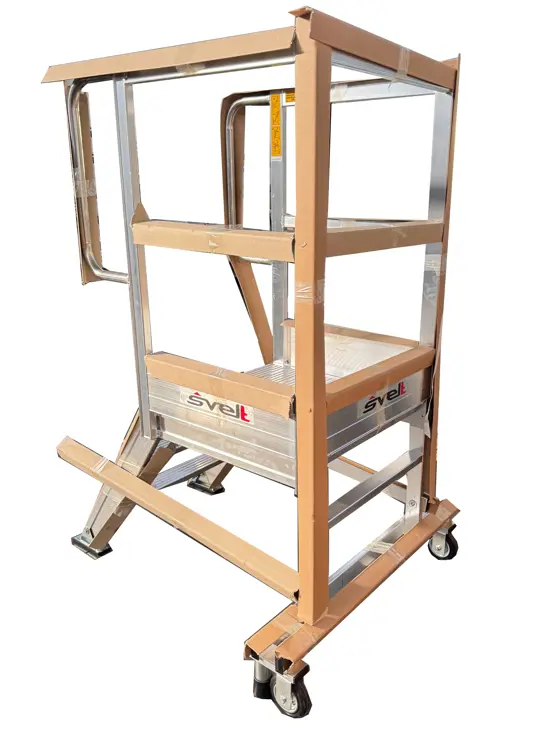

Torretta
Altezza max m 4,68
Indica gli anni di validità della garanzia
Indica la portata massima, totale o al mq (area piano di calpestio). Eventuali piani di calpestio e scalette sono considerati parte della struttura stessa e non ne influenzano la portata
Tutti i nostri prodotti sono conformi all’utilizzo secondo il nuovo Decreto Legislativo sulla sicurezza n. 81 del 9 aprile 2008
Ideale per uso professionale

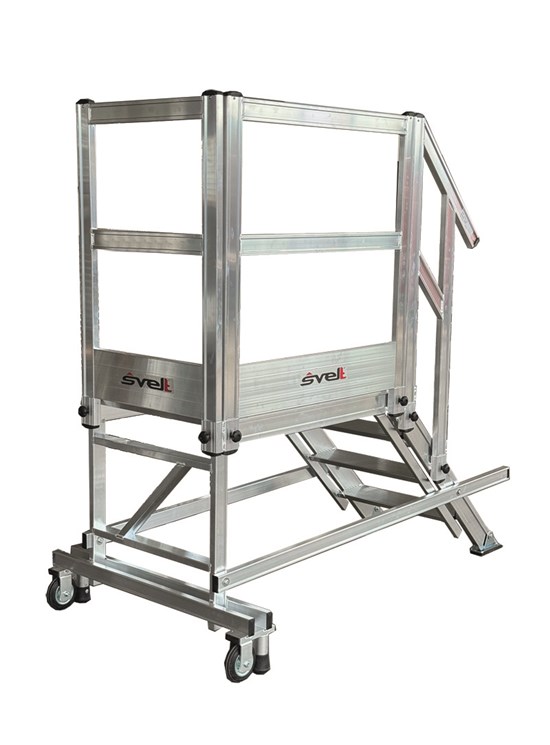

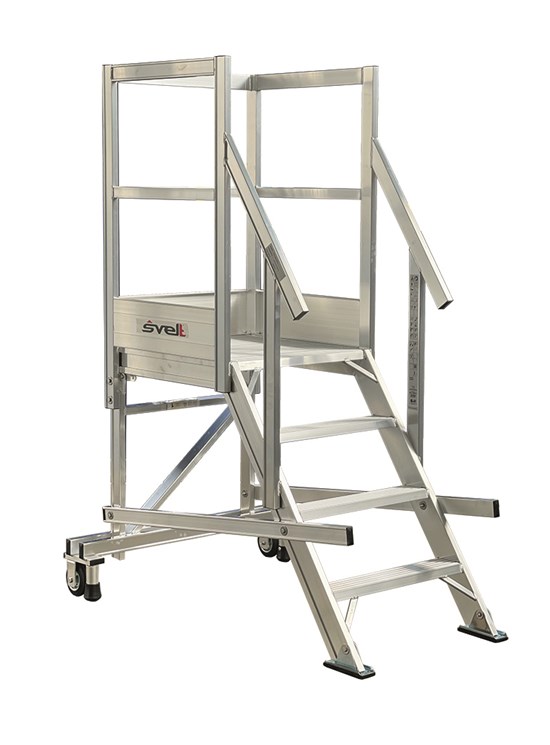

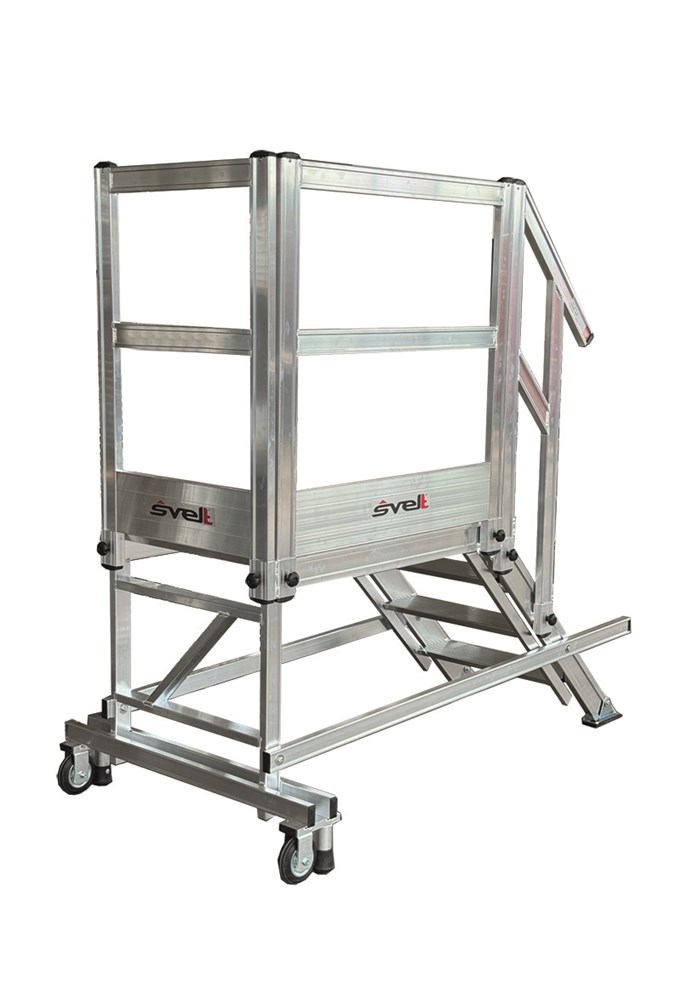

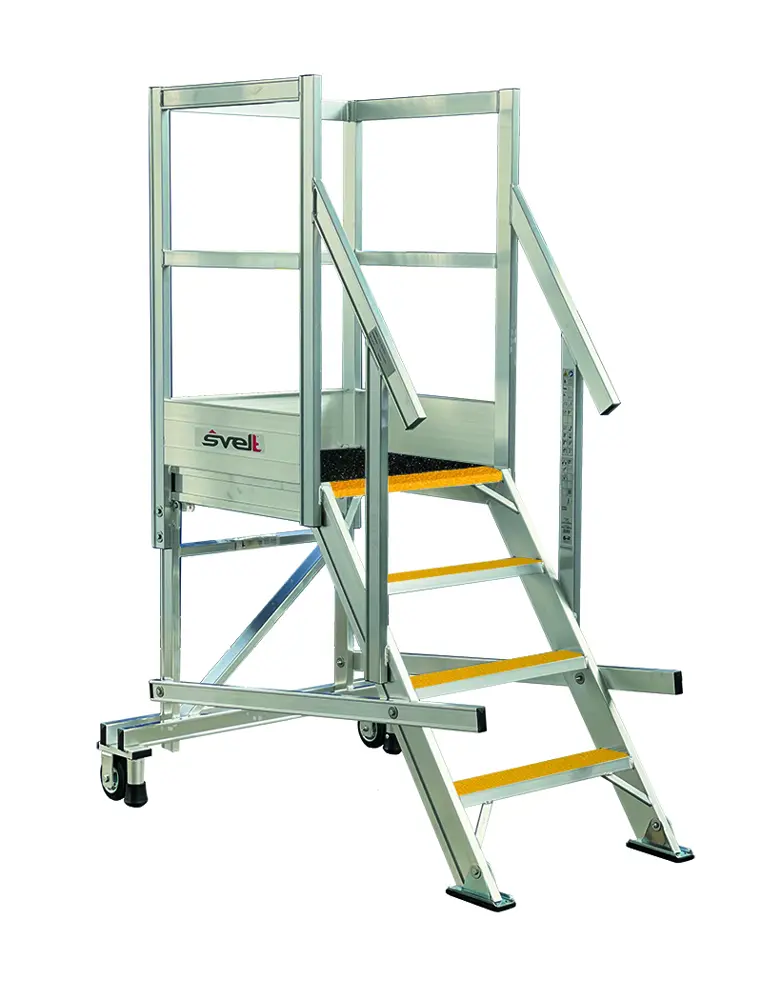

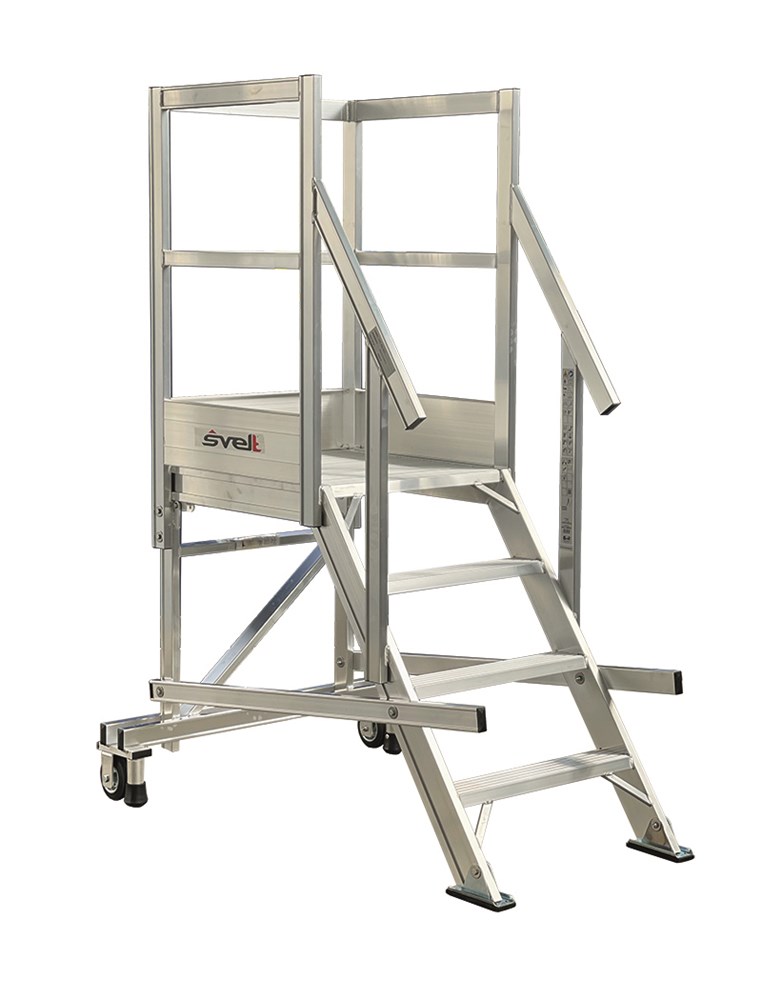

Scala a castello personalizzabile su misura

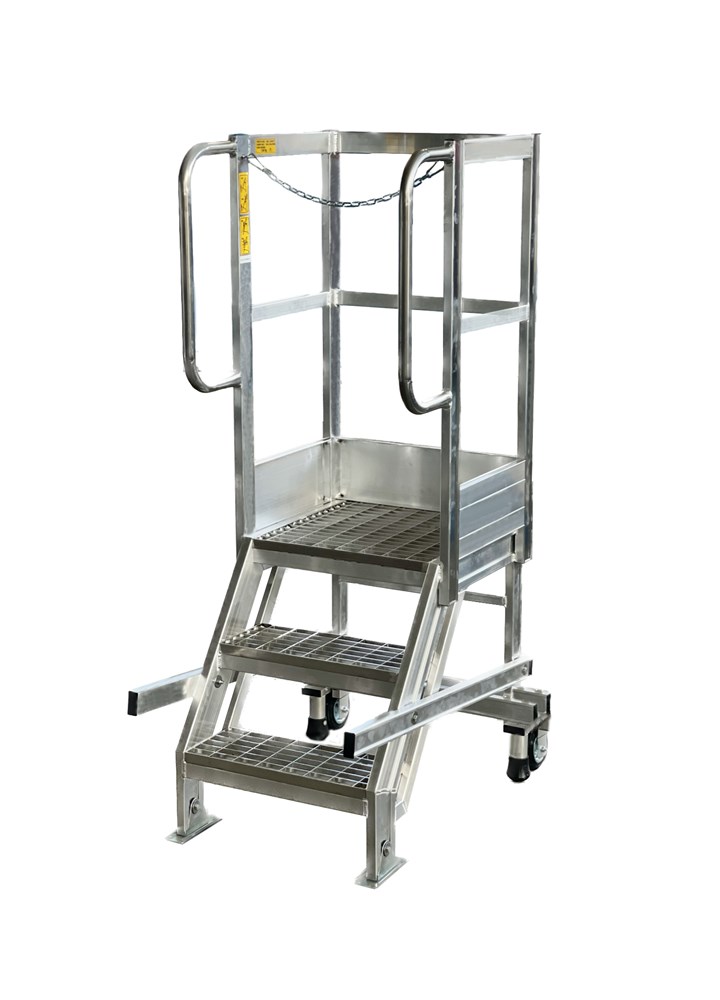

Scala fissa non richiudibile provvista di piattaforma cm 60x70, guarda-corpo e corrimano alto 1 metro.
Per utilizzo professionale è costruita in alluminio estruso nervato saldato.
I gradini sono saldati ai montanti per creare un monolito ultraresistente.
La scala può essere dotata di sbarco frontale o laterale con cancelletto per accedere ad automezzi o macchinari.
Lo schienale è perpendicolare al terreno in modo da permettere all’operatore di avvicinarsi frontalmente al muro o al macchinario.
La rampa di salita larga e comoda è molto inclinata 55° per una salita più semplice garantita anche dai gradini piani antisdrucciolo profondi 10 o 20 cm e con distanza di soli 23 cm l’uno dall’altro.

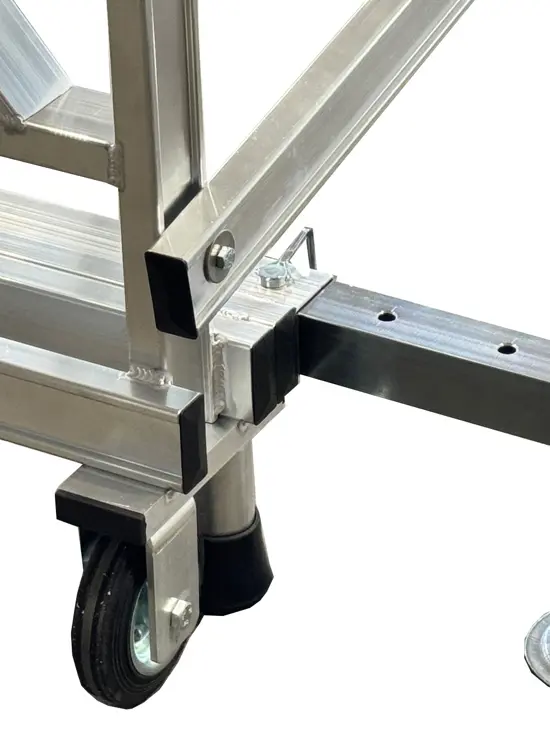

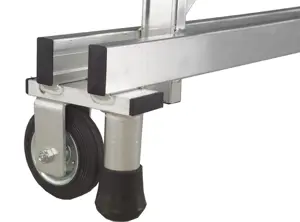

Il sistema frenante
E' automatico ed è attivo quando la scala è in opera in posizione di lavoro.

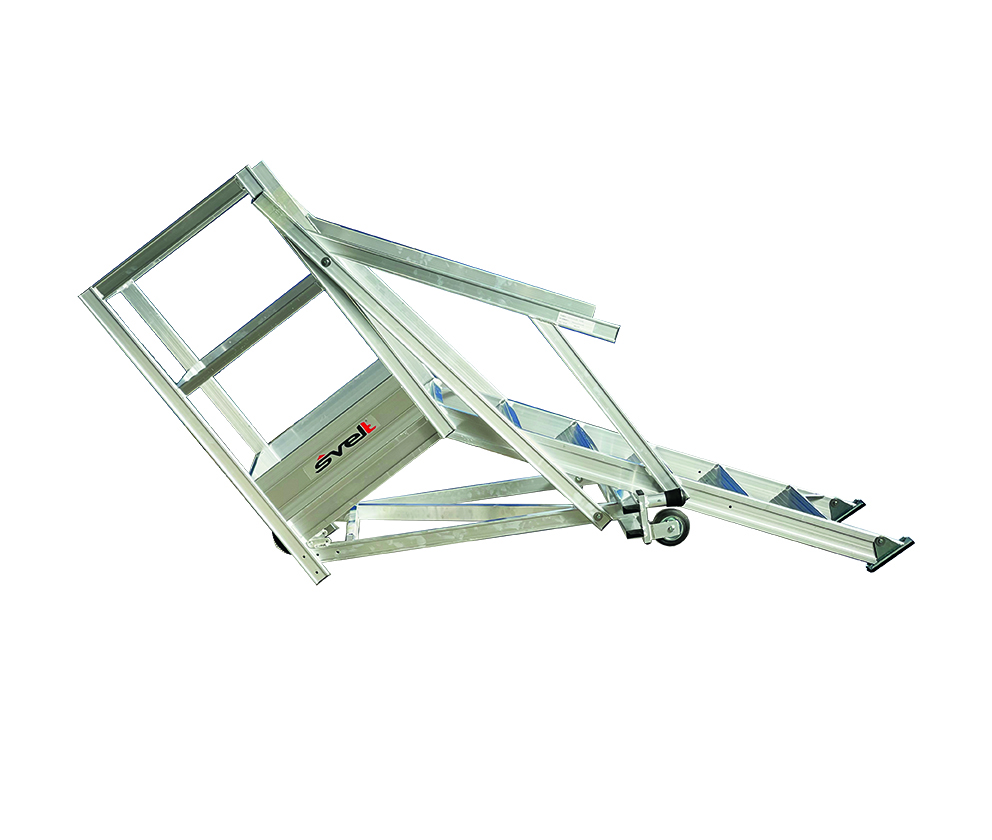

Non appena la scala viene sollevata tramite le apposite maniglie per la movimentazione, i tamponi di fermo si sollevano permettendo alle ruote in pvc di scorrere sul terreno.
La scala non deve comunque essere movimentata con persone, oggetti e/o materiale a bordo.
La scala non deve comunque essere movimentata con persone, oggetti e/o materiale a bordo.
DOTAZIONI E CARATTERISTICHE TECNICHE
- Profilo rampa: mm 100x30
- Altezza guarda-corpo e corrimano: cm 100
- Altezza fermapiede: cm 15
- Larghezza rampa: cm 65
- Ruote: diam. 125 mm
- Traversini antiflessione sui gradini più lunghi

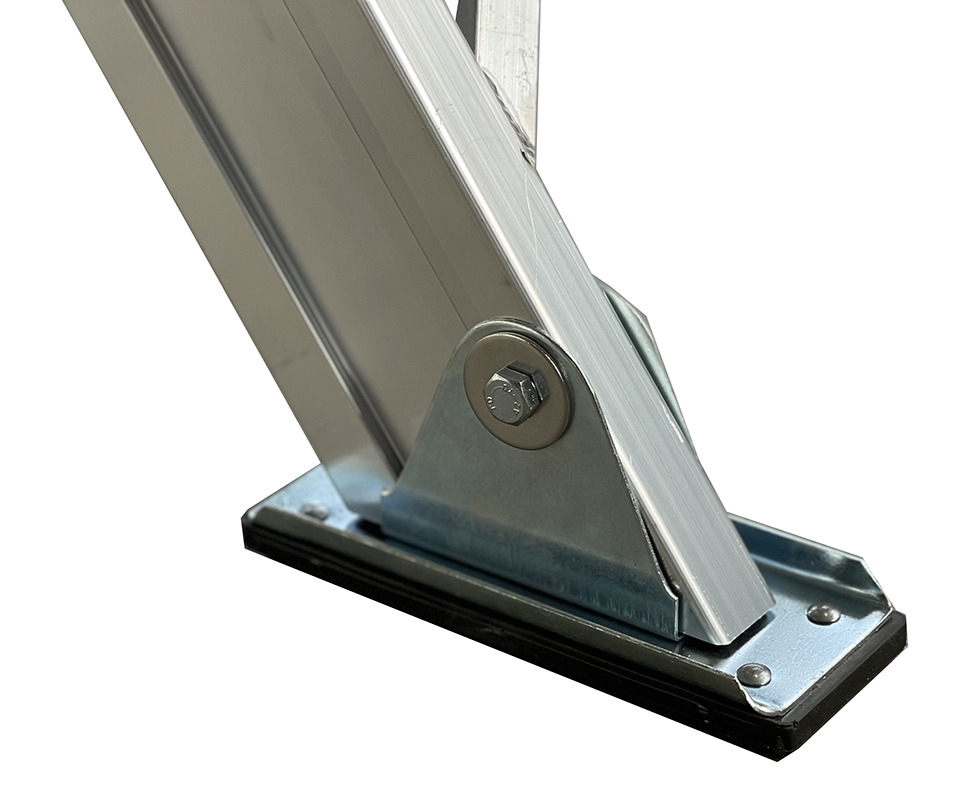

- Tamponi in gomma antisdrucciolo ergonomici e maggiorati per la massima aderenza al suolo
- Etichette e manuale d’uso e manutenzione
- Certificato di collaudo secondo le normative italiane
- Saldature a TIG certificate
CODICI GRADINO 100 mm | CODICI GRADINO 200 mm | GRADINI n. | ALTEZZA PIATTAFORMA m | ALTEZZA TOTALE m | ALTEZZA DI LAVORO ALLA MANO m | INGOMBRO A TERRA m | PESO KG GRADINO 100 mm | PESO KG GRADINO 200 mm |
| SCTORR03 | SCTORR03S | 3 | 0,70 | 1,70 | 2,70 | 1,00x1,27 | 26,00 | 28,00 |
| SCTORR04 | SCTORR04S | 4 | 0,92 | 1,92 | 2,92 | 1,00x1,43 | 29,00 | 32,00 |
| SCTORR05 | SCTORR05S | 5 | 1,15 | 2,15 | 3,15 | 1,00x1,60 | 31,00 | 35,00 |
| SCTORR06 | SCTORR06S | 6 | 1,38 | 2,38 | 3,38 | 1,00x1,75 | 32,00 | 37,00 |
| SCTORR07 | SCTORR07S | 7 | 1,60 | 2,60 | 3,60 | 1,16x1,90 | 34,00 | 40,00 |
| SCTORR08 | SCTORR08S | 8 | 1,85 | 2,85 | 3,85 | 1,16x2,07 | 37,00 | 44,00 |
| SCTORR09 | SCTORR09S | 9 | 2,06 | 3,06 | 4,06 | 1,16x2,23 | 41,00 | 49,00 |
| SCTORR10 | SCTORR10S | 10 | 2,30 | 3,30 | 4,30 | 1,16x2,40 | 44,00 | 53,00 |
| SCTORR11 | SCTORR11S | 11 | 2,53 | 3,53 | 4,53 | 1,32x2,55 | 47,00 | 57,00 |
| SCTORR12 | SCTORR12S | 12 | 2,75 | 3,75 | 4,75 | 1,32x2,70 | 51,00 | 62,00 |
| SCTORR13 | SCTORR13S | 13 | 3,00 | 4,00 | 5,00 | 1,48x2,90 | 53,00 | 65,00 |
| SCTORR14 | SCTORR14S | 14 | 3,20 | 4,20 | 5,20 | 1,48x3,03 | 57,00 | 70,00 |
| SCTORR15 | SCTORR15S | 15 | 3,45 | 4,45 | 5,45 | 1,48x3,20 | 61,00 | 75,00 |
| SCTORR16 | SCTORR16S | 16 | 3,68 | 4,68 | 5,68 | 1,60x3,20 | 66,00 | 81,00 |
| SCTORR17 | SCTORR17S | 17 | 3,91 | 4,91 | 5,91 | 1,60x3,40 | 71,00 | 87,00 |
A richiesta

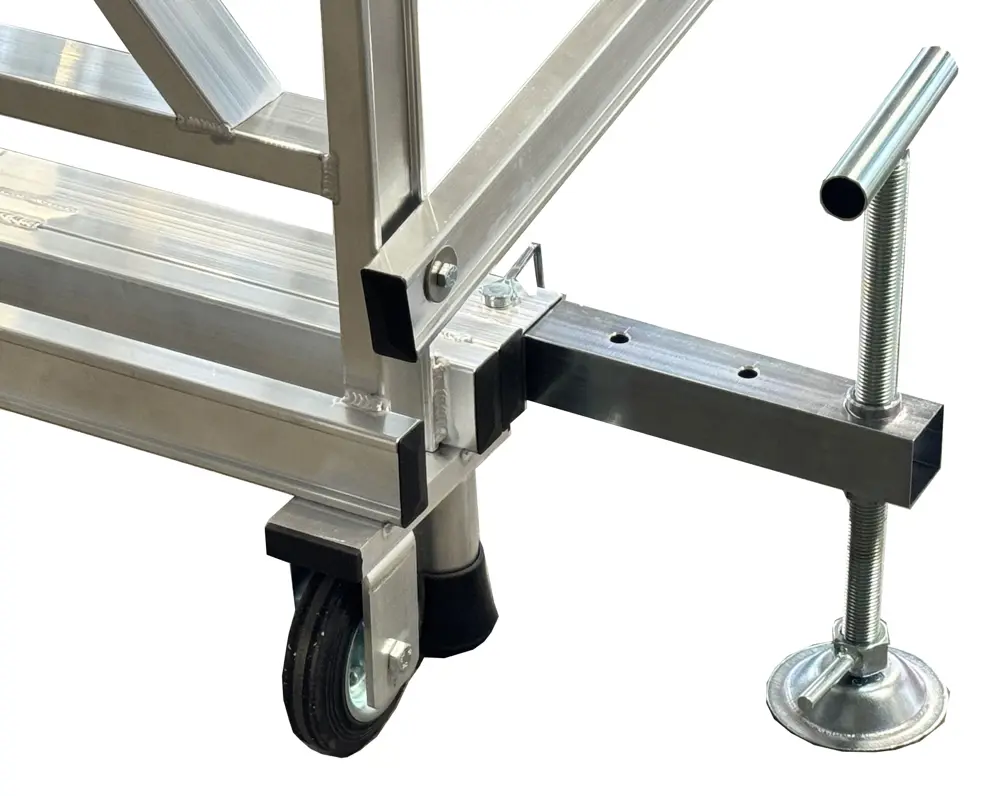

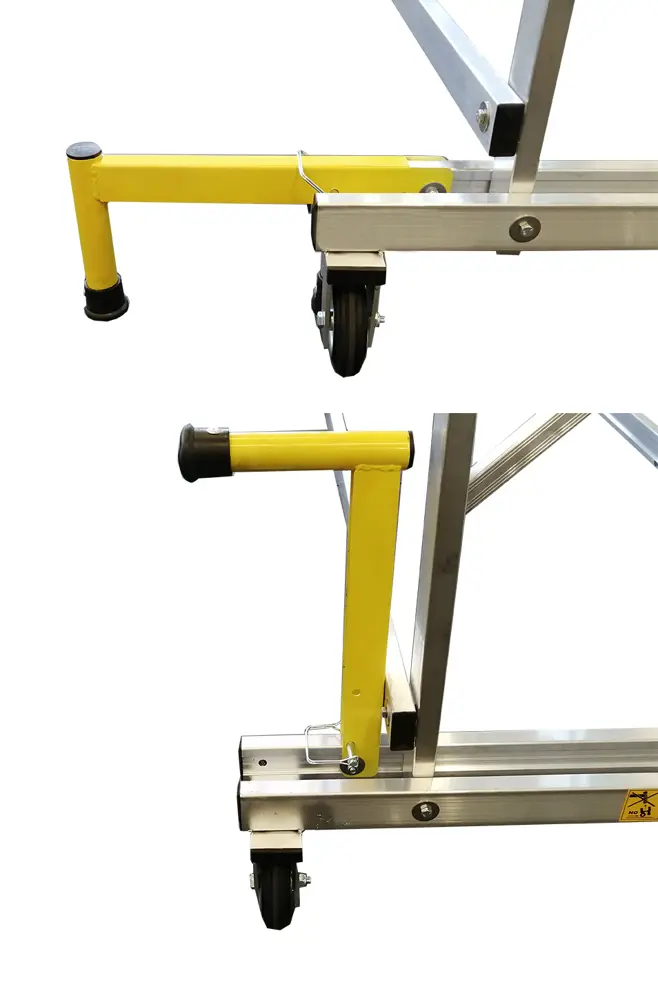

- Stabilizzatore ausiliario 75 cm x corridoi stretti

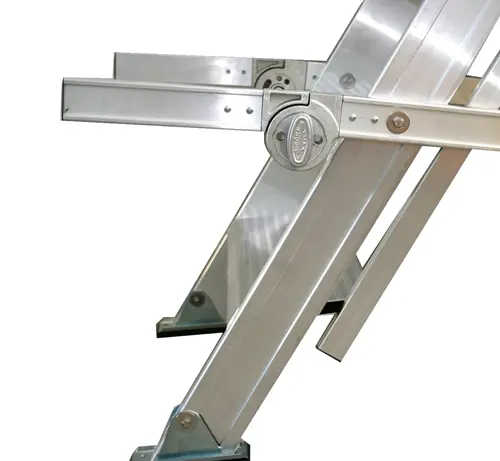

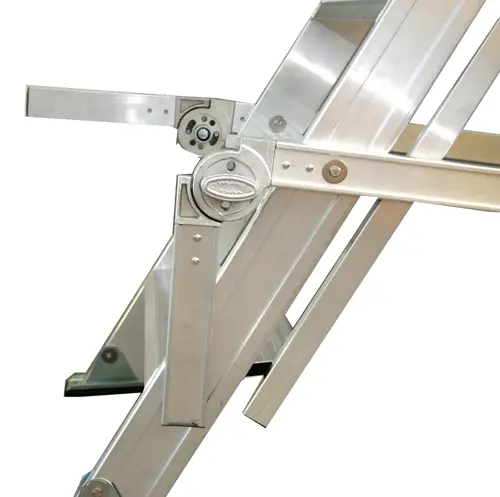

- Stabilizzatore aggiuntivo richiudibile da cm 100 può essere aperto fino a cm 150

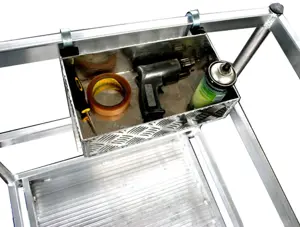

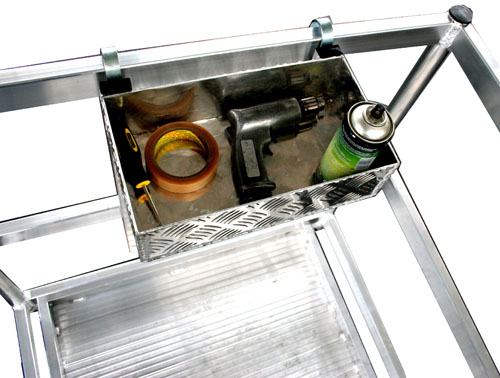

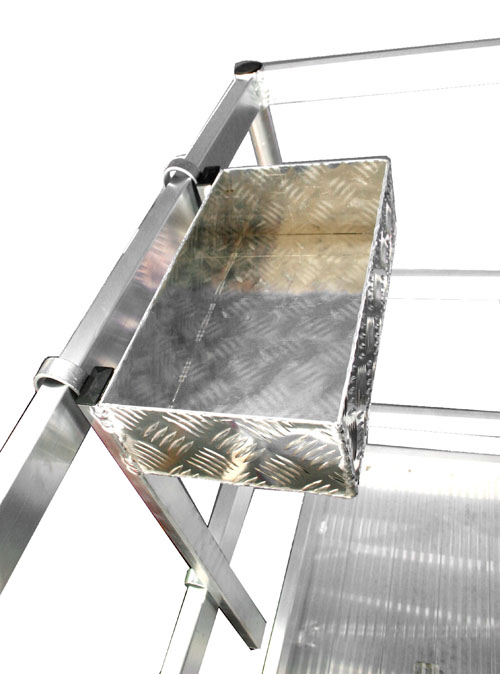

- Vaschetta porta attrezzi
- 4WD: kit 4 ruote autobloccanti Ø mm 80
- 4WDF: kit 4 ruote autobloccanti Ø mm 150 con freno

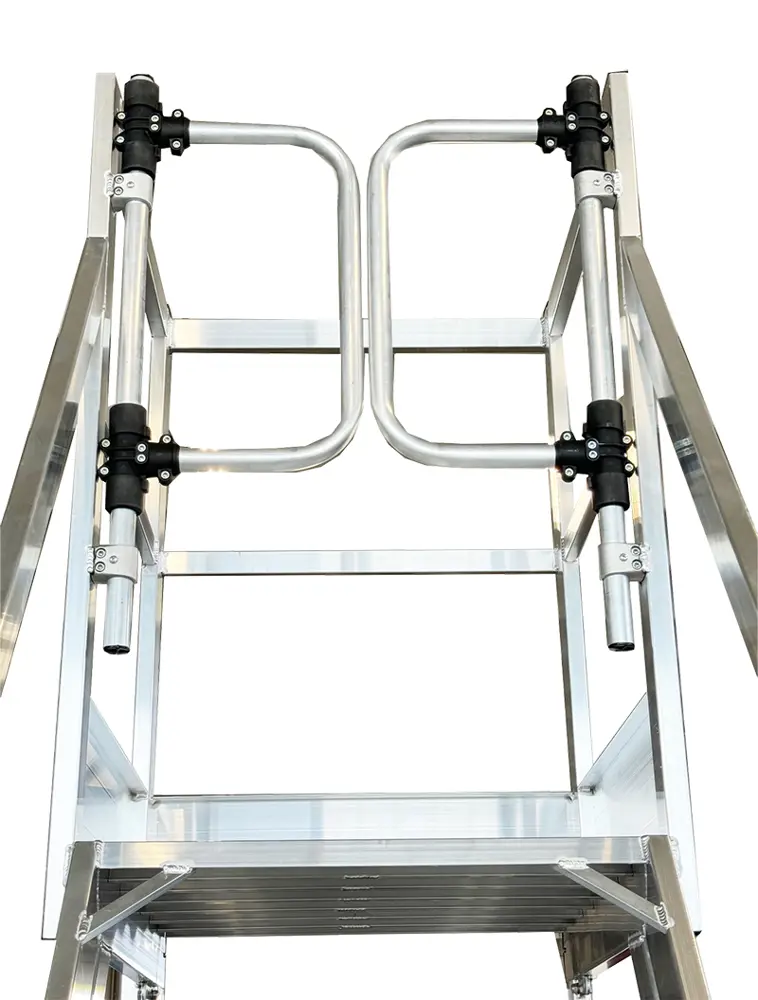

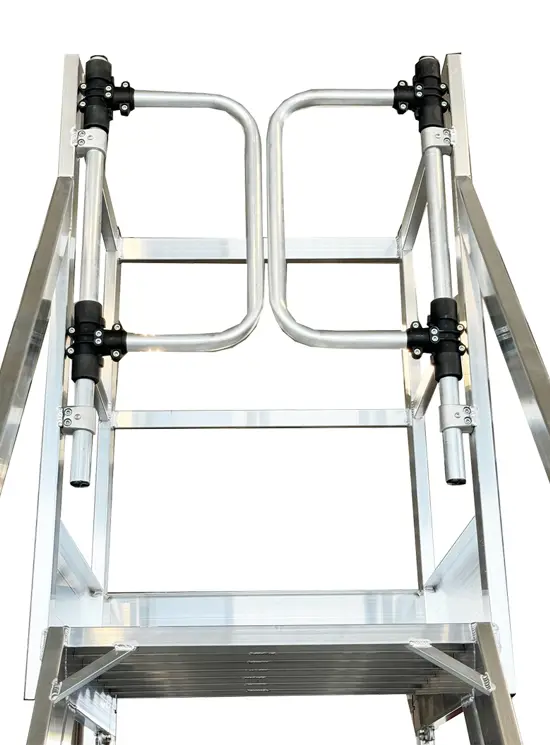

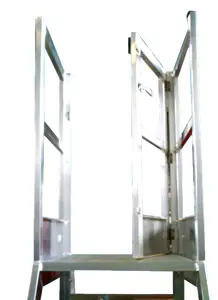

- Possibilità di sbarco frontale o laterale con cancelletto o con catenelle

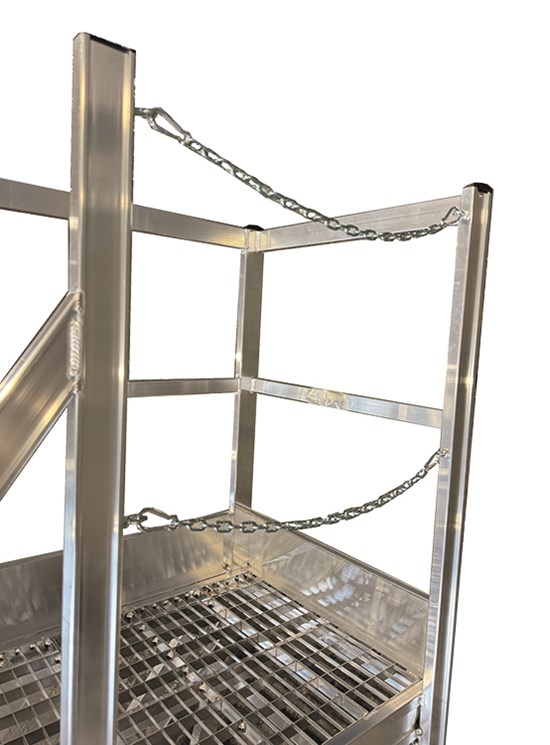

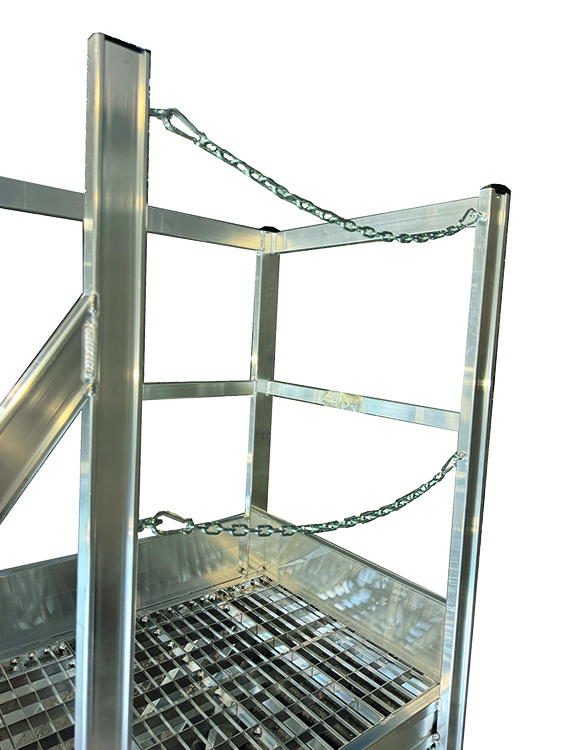

- Lato di accesso protetto con catenella

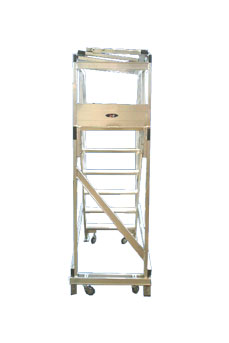

- Parapetto richiudibile per il passaggio sotto porte

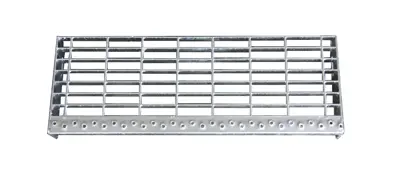

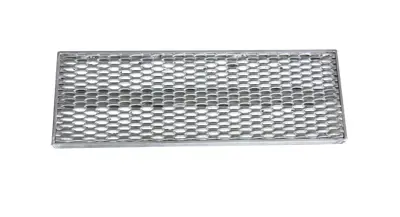

- Gradini/Piattaforma grigliati (acciaio zincato)
- Gradini/Piattaforma grigliati (alluminio)
- 2 maniglie richiudibili

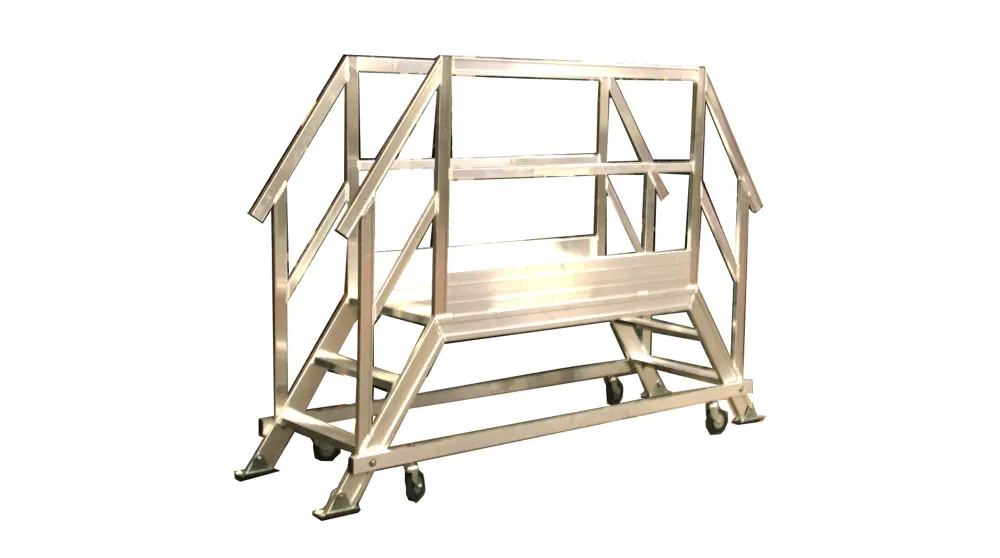

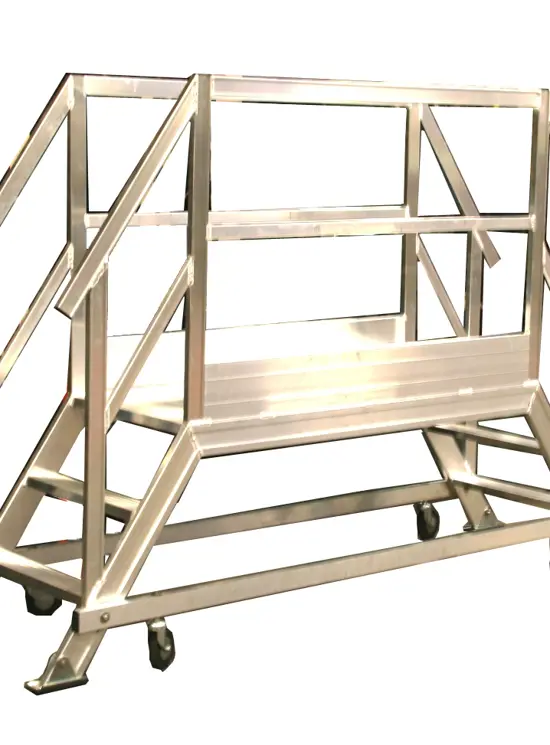

- Scala Torretta a doppia salita o a ponte
- Misure speciali
- Piattaforma telescopica o a sbalzo
- Gradini e/o piattaforma con PROFILI ANTISCIVOLO (per uso in presenza di olio, acqua, ed altre sostanze scivolose)

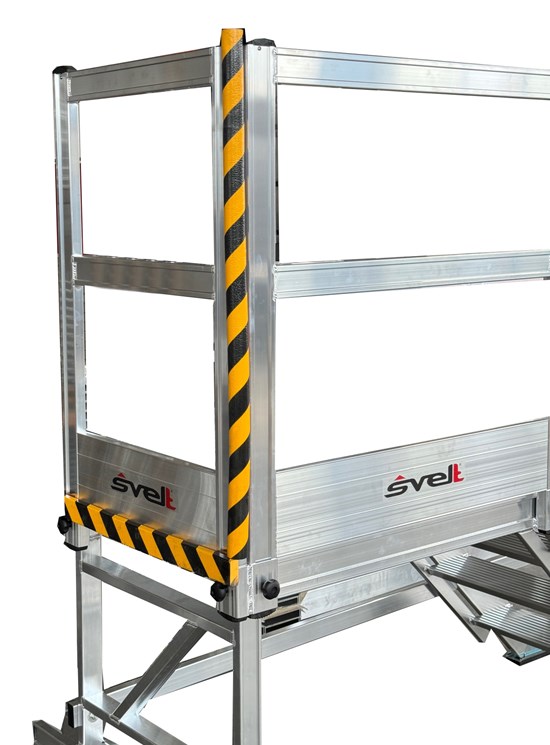

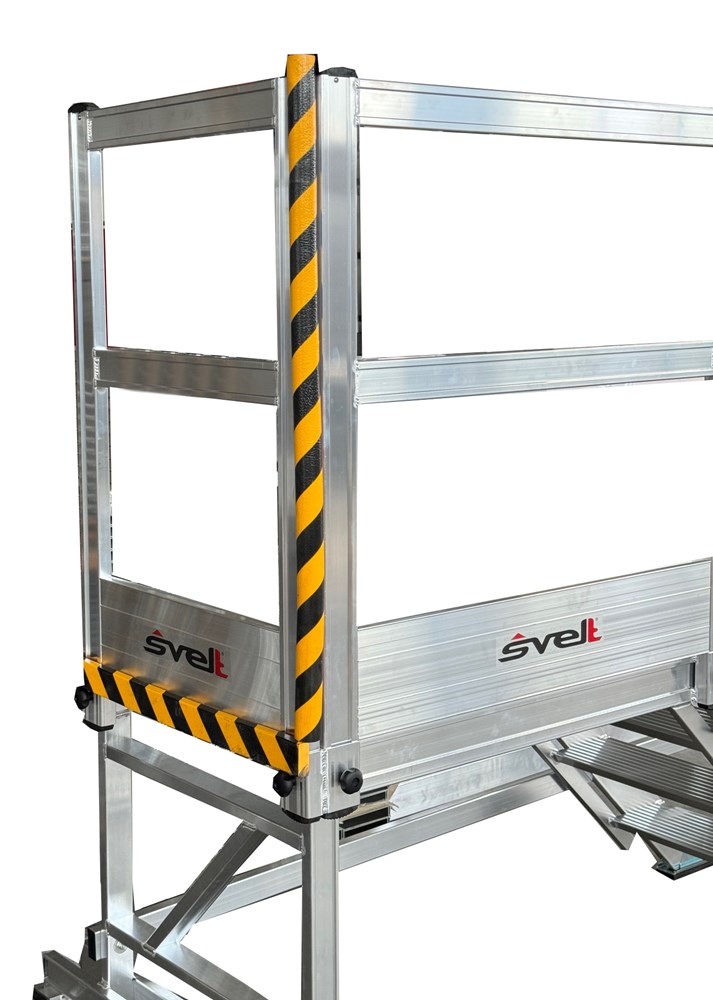

- Paraurti per manufatti delicati (aerei, elicotteri, treni, bus, ecc.)
COLLAUDO SI.PREV. (SU RICHIESTA)
Per questo prodotto Svelt fornisce il proprio certificato di conformità alle normative italiane.
Nel caso di desideri collaudare la scala con una società di ingegneria esterna (SI.PREV.), questo dovrà essere immediatamente richiesto a SVELT che invierà preventivo.
In questo caso è necessario che la richiesta di collaudo venga fatta contestualmente a quella della scala.
In questo caso la portata della scala non potrà essere superiore a 100 Kg, poiché la norma ex ISPELS su cui si basa il collaudo, non contempla test per portate superiori.
NORME EUROPEE EN14122 (SU RICHIESTA)
E' possibile richiedere la scala con il certificato di conformità alla normativa in oggetto, sempre che si integri nel progetto complessivo di un macchinario.
In questo caso i nostri progettisti dovranno :
- Sviluppare un progetto ad hoc
- Rispettare le alzate e le pedate dei gradini in base all’inclinazione della rampa (come richiesto dalla norma)
- Rinforzare i parapetti e i corrimani con profili ed interassi specifici per la tenuta alla spinta imposta dalla normativa EN14122
- Dichiarare una portata che non può essere superiore ai 150kg
- Rilasciare di un certificato in cui si evidenzia che il prodotto è conforme alla norma EN14122.
TEMPI DI CONSEGNA MEDIA CA. 20/25 GIORNI LAVORATIVI
