V1

Altezza max m 4,55

Prodotto conforme alla Norma Europea per scale in vetroresina dielettrica per tensioni fino a 1000V C.A. e 1500V C.C. Ne definisce i test e i dimensionamenti

Questo prodotto ha superato positivamente il collaudo dell’ente di controllo qualitativo tedesco TÜV secondo la Norma Europea sulle scale

Indica gli anni di validità della garanzia

Indica la portata massima, totale o al mq (area piano di calpestio). Eventuali piani di calpestio e scalette sono considerati parte della struttura stessa e non ne influenzano la portata

Tutti i nostri prodotti sono conformi all’utilizzo secondo il nuovo Decreto Legislativo sulla sicurezza n. 81 del 9 aprile 2008

Indica conformità agli standard qualitativi europei in termini di dimensionamenti e resistenza

Indica il potenziale elettrico testato

Ideale per uso professionale

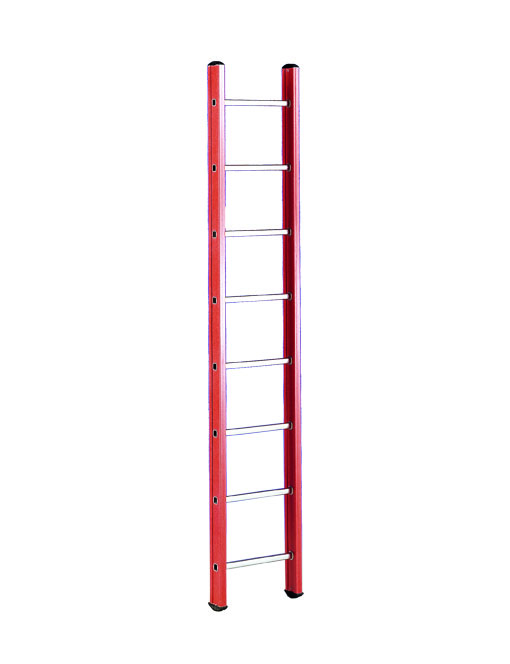

Scala d'appoggio a pioli ad un tronco di salita. Resistente, leggera, portata kg 150. A Norme Europee UNIEN131 e italiane D.Lgs.81/08

Sono indicate per gli operatori che si trovano a lavorare in prossimità di cavi, prese o altre fonti di energia elettrica. Testata e certificata.

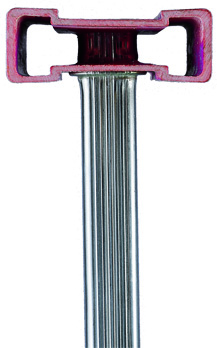

Si tratta di scale d'appoggio con montanti in vetroresina e pioli in alluminio nervato estruso antisdrucciolo, per utilizzo professionale, costruite con un evoluto sistema di ribordatura automatica che fissa in modo duraturo i gradini ai montanti con effetto “sandwich”.

Scala semplice d'appoggio a pioli ad un tronco di salita leggera e resistente.

Sono indicate per gli operatori che si trovano a lavorare in prossimità di cavi, prese o altre fonti di energia elettrica (bassa tensione).

Norma Europea EN131

La Serie Vetroresina è costruita a norme EN131 testata dal Tüv.

Le scale V1 sono a norma europea senza allargatore fino a m 3 d’altezza.

Oltre ai m 3 sono utilizzabili in conformità alla norma Europea EN131 solo con l’acquisto e l’applicazione dell’allargatore di base optional.

Senza detta applicazione le scale sono conformi solamente al D.Lgs.81/2008.

CARATTERISTICHE TECNICHE

Codice	Numero pioli	Altezza a sfilo m	Profilo mm	Peso kg	Norma di conformità
SVETV110	8	2,30	70x30	6,3	EN131	SHOP
SVETV120	10	2,85	70x30	7,6	EN131	SHOP
SVETV130	12	3,45	70x30	8,9	D.LGS81/08	SHOP
ASVETV130	12A	3,45	70X30	10,9	EN131
SVETV140	14	4,00	70X30	10,3	D.LGS81/08	SHOP
ASVETV140	14A	4,00	70X30	12,3	EN131
SVETV150	16	4,55	90x32	15,0	D.LGS81/08
ASVETV150	16A	4,55	90X32	17,0	EN131

I Modelli da 16 pioli sono reperibili solo presso i RIVENDITORI AUTORIZZATI

Richiedi quello più vicino a te.

Tamponi in gomma antisdrucciolo
Passo tra i gradini cm 28
Etichette e manuale d’uso e manutenzione

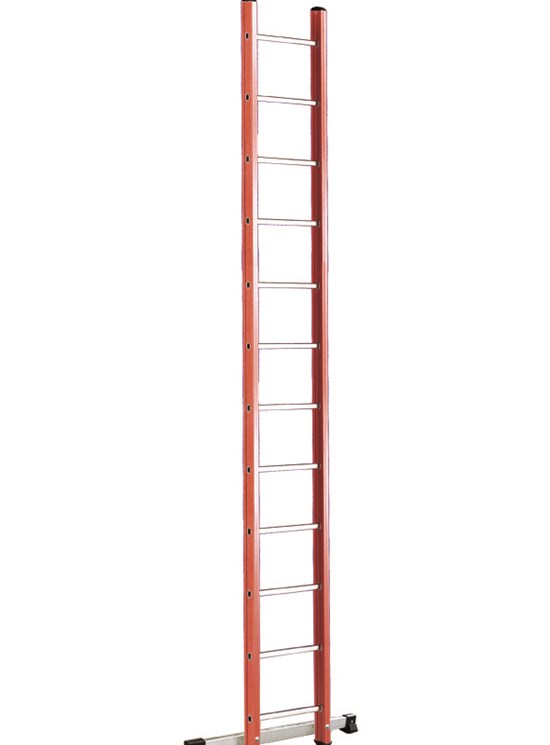

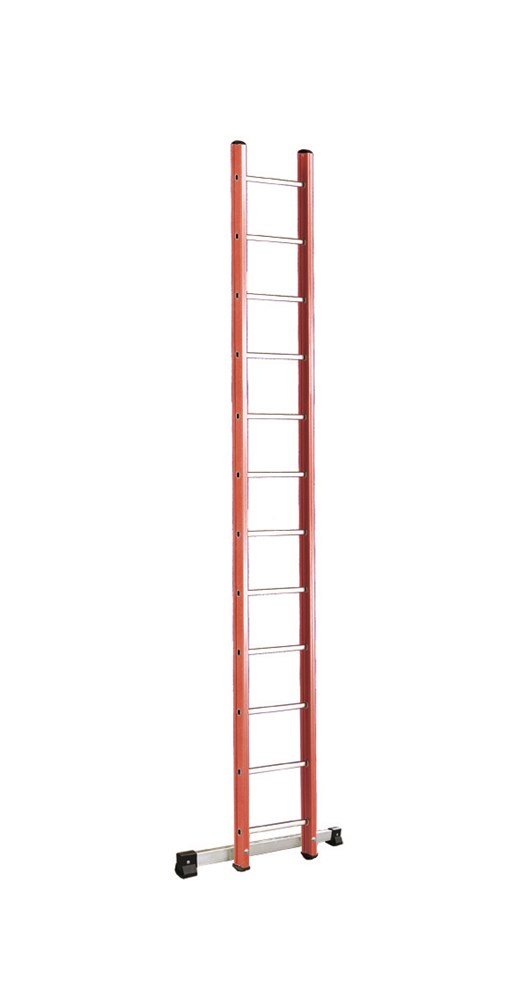

Allargatore di base incluso (nei modelli a norma europea superiori a m 3)
Certificato di collaudo secondo le normative italiane ed europee

OPTIONALS E RICAMBI

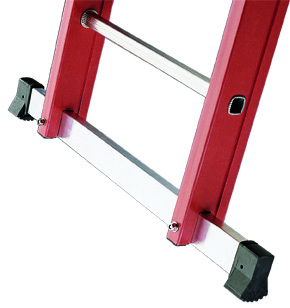

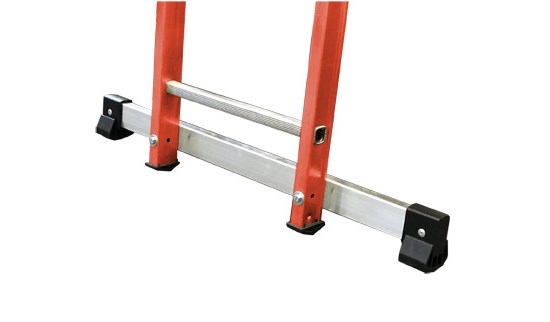

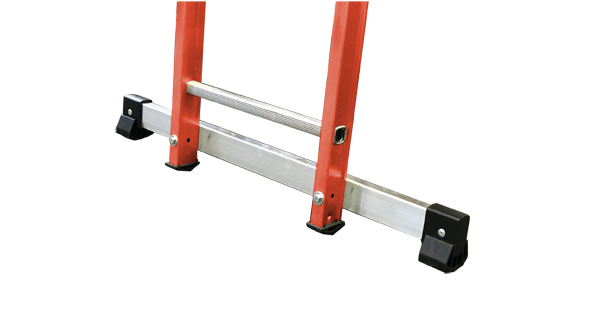

STABILIZZATORE DI BASE

Obbligatorio secondo la Norma Europea UNIEN131/1/2015 (facoltativa) per i modelli superiori a m 3.

I modelli V1 superiori a m 3 sono tutti predisposti per il montaggio dello stabilizzatore a cura del cliente.

I modelli V1 inferiori a m 3 sono Norma Europea UNIEN131/1/2015 senza stabilizzatore.

Se vuoi trasformare la tua V1 in una scala a Norma Europea (facoltativa) puoi acquistare lo stabilizzatore di base.

CODICE	MODELLO SCALA
SALLARV01	V1 da 12 o 14 gradini	SHOP
SALLARV02	V1 da 16 gradini	SHOP

PIEDINI SNODATI V1 (Norme italiane D.LGS.81/2008)

CODICE	MODELLO PIEDINI SNODATI
CONF2262	appoggio a terra mm 55x120

NORMA EUROPEA CEI EN 50528:

La scala in vetroresina V1 è stata testata secondo CEI-EN-50528 (tensioni fino a 1000V C.A. e 1500V C.C.).

La scala in vetroresina V1 è conforme alla Norma EN 50528 che riguarda le scale utilizzate per lavori su parti attive di bassa tensione quali la realizzazione di connessioni, interventi sui sostegni e operazioni di commutazione.

Dette scale sono utilizzate anche per operazioni preliminari per lavori sotto tensione quali la verifica della tensione, la messa a terra ed in cortocircuito, ecc.
Lo scopo della presente Norma è di fornire scale che hanno due funzioni principali: accedere alle parti di impianto su cui si deve intervenire e proteggere il lavoratore dai rischi d'origine elettrica fornendo il livello d'isolamento ed il mantenimento di una distanza di sicurezza, tra l'operatore e le parti di impianto, potenzialmente sotto tensione.

Riguarda le scale isolanti per uso su impianti di bassa tensione o in loro prossimità.
La presente Norma, che rispetta la EN 61477 deve essere usata in accordo alle Norme EN 50110-1 ed EN 50110-2.
Questa Norma viene pubblicata dal CEI nella sola lingua inglese in quanto particolarmente mirata a settori specialistici.

La presente Norma rimane applicabile fino al 29-04-2027.

I test sono svolti con una carica elettrica di 36.000 Volt per un minuto.

Questo prodotto è stato testato secondo le norme europee UNIEN131.1.2 come scala doppia.
E' consentito l'uso del prodotto solo in prossimità di impianti elettrici a bassa tensione.

Il video mostra la scala E1 che è identica a livello di utilizzo alla scala V1 salvo che per il materiale dei montanti che è in alluminio anzichè in vetroresina.
