Passerelle per treni e autobus

Su misura

Indica la possibilità di richiedere la conformità del prodotto alla Norma Tecnica Europea di accesso a macchinari

Indica gli anni di validità della garanzia

Indica la portata massima, totale o al mq (area piano di calpestio). Eventuali piani di calpestio e scalette sono considerati parte della struttura stessa e non ne influenzano la portata

Tutti i nostri prodotti sono conformi all’utilizzo secondo il nuovo Decreto Legislativo sulla sicurezza n. 81 del 9 aprile 2008

Indica che il prodotto in acciaio é conforme alla normativa europea sulla saldatura

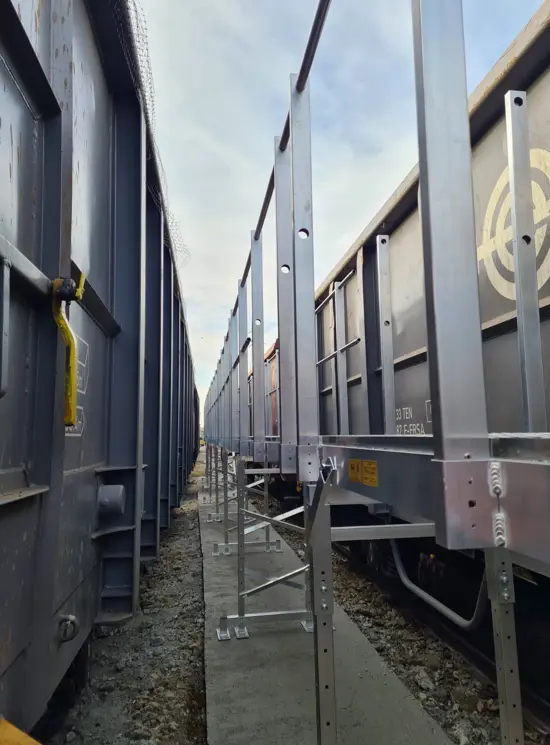

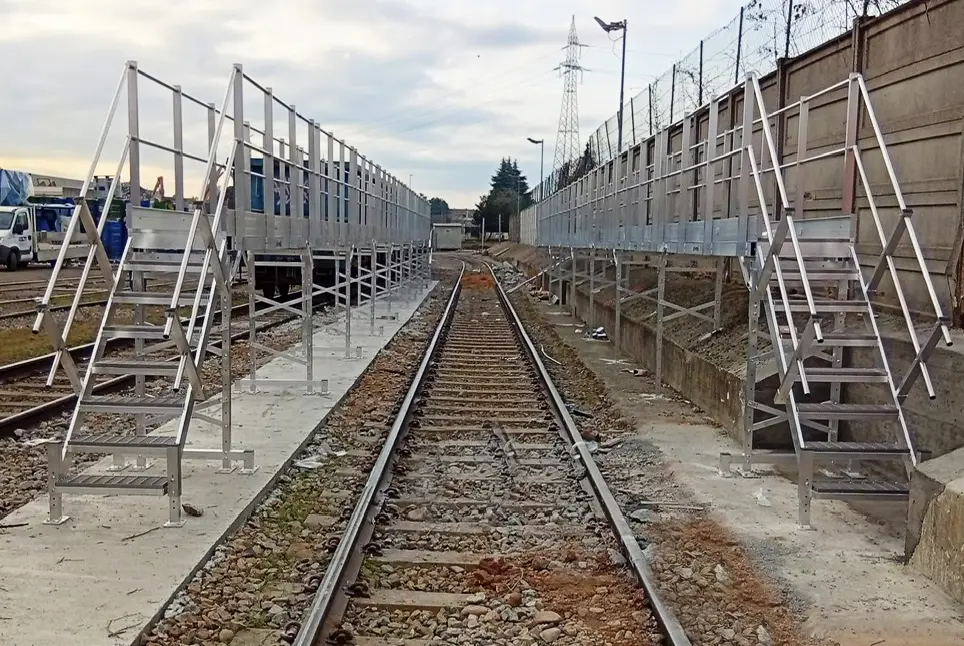

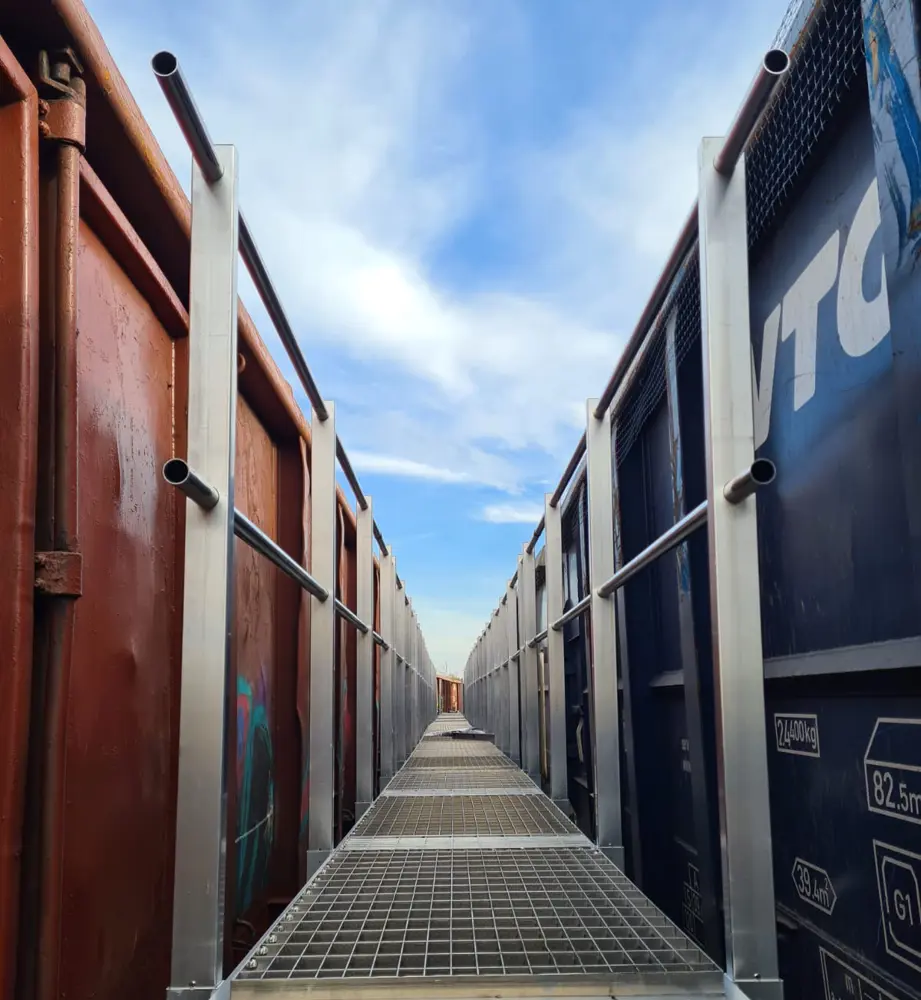

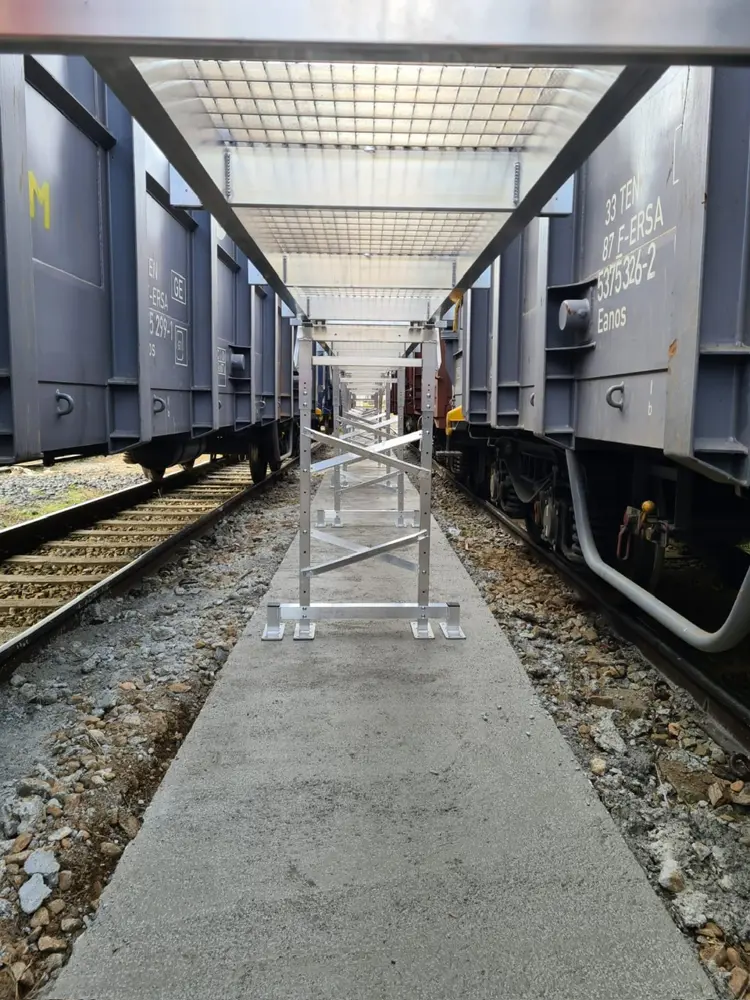

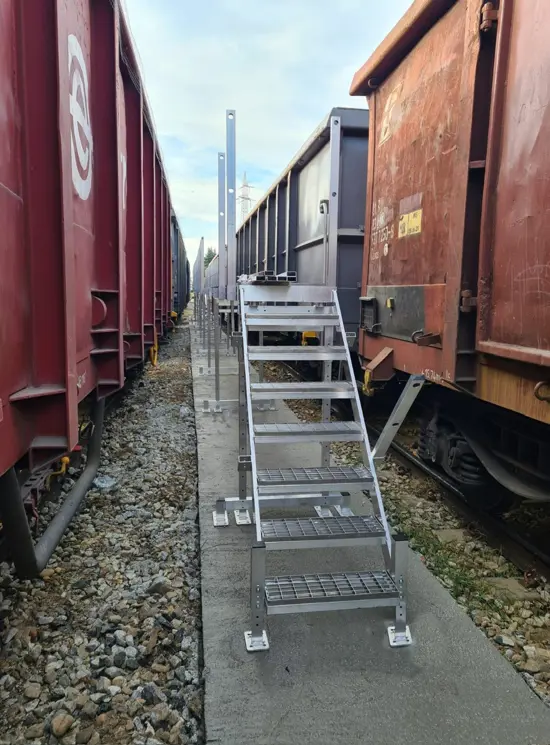

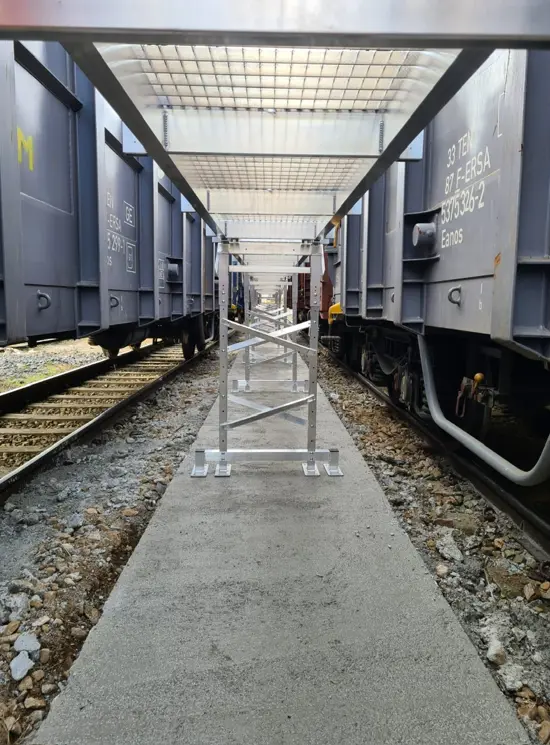

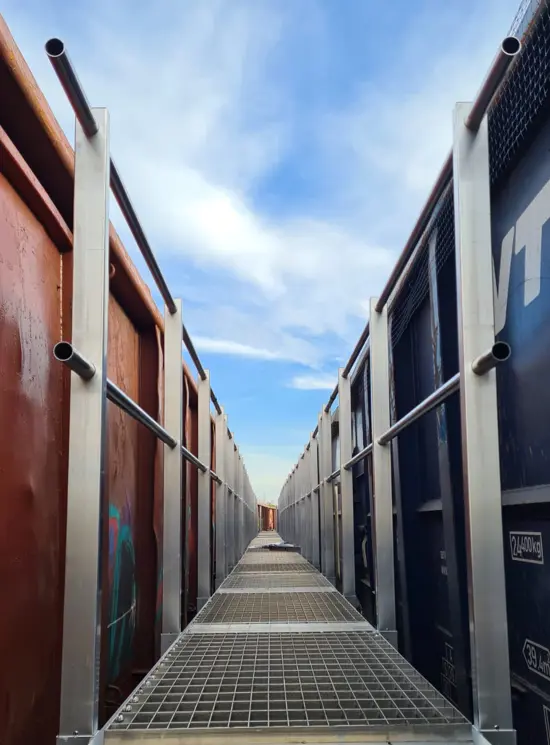

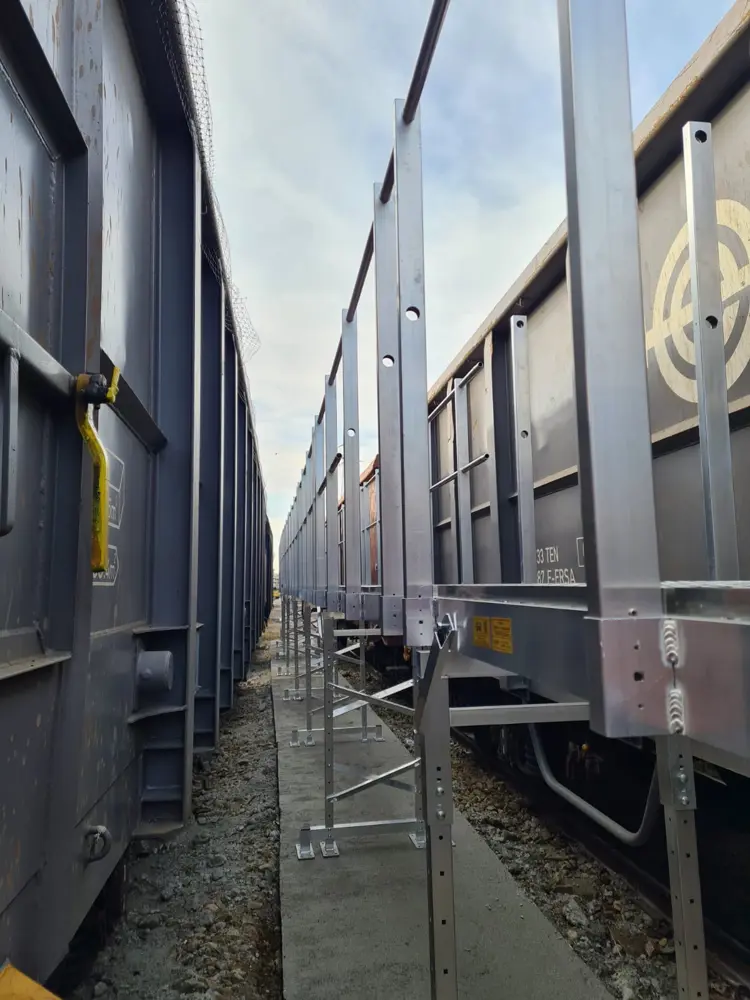

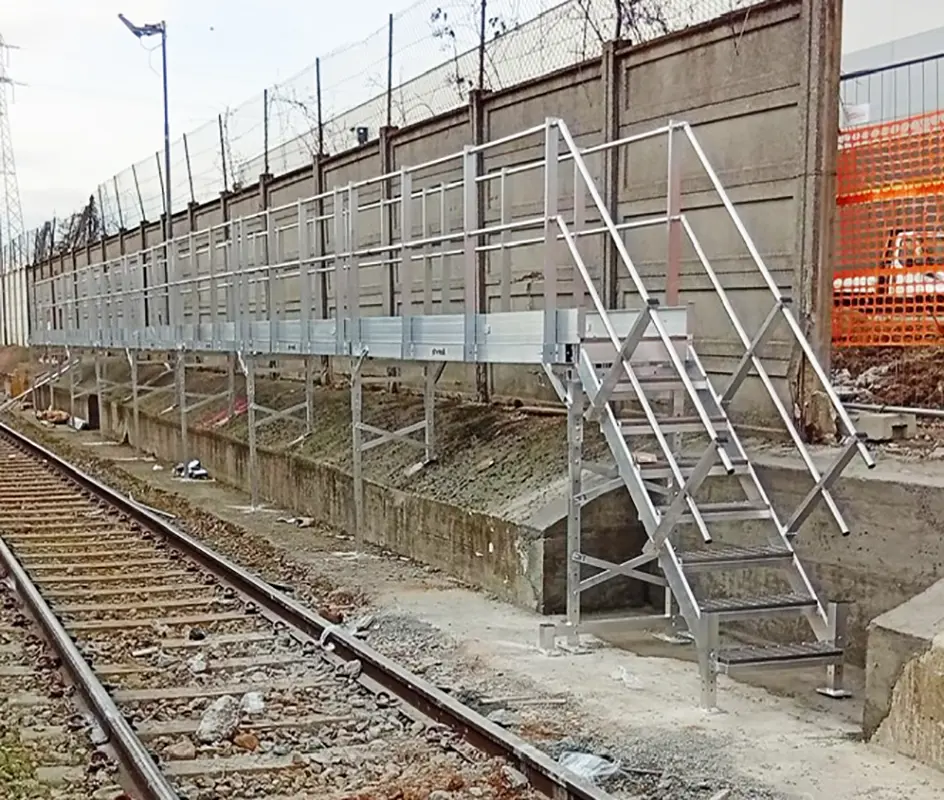

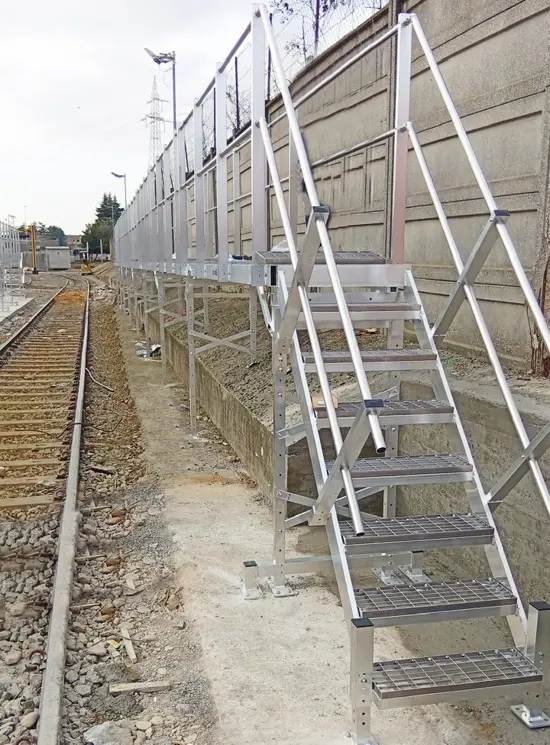

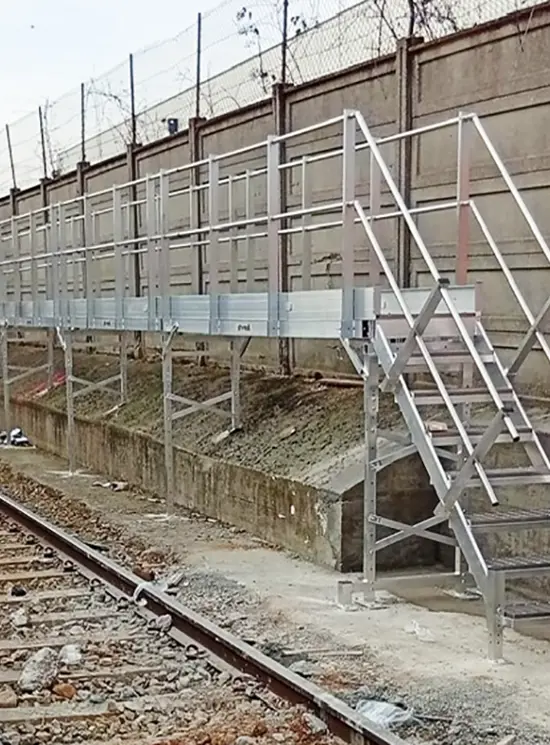

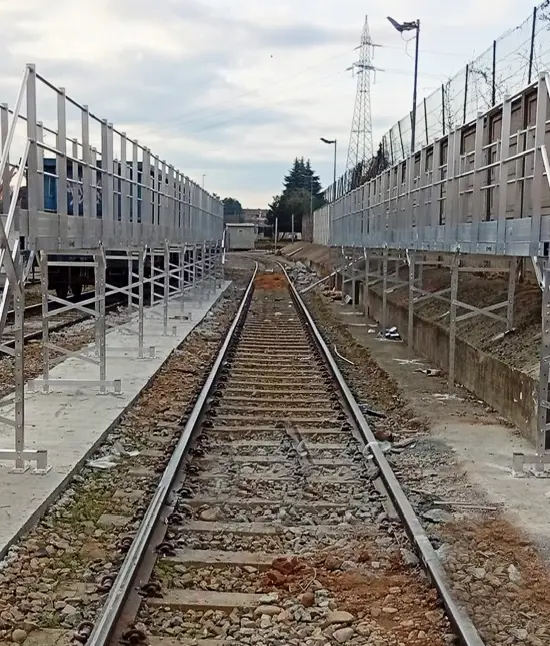

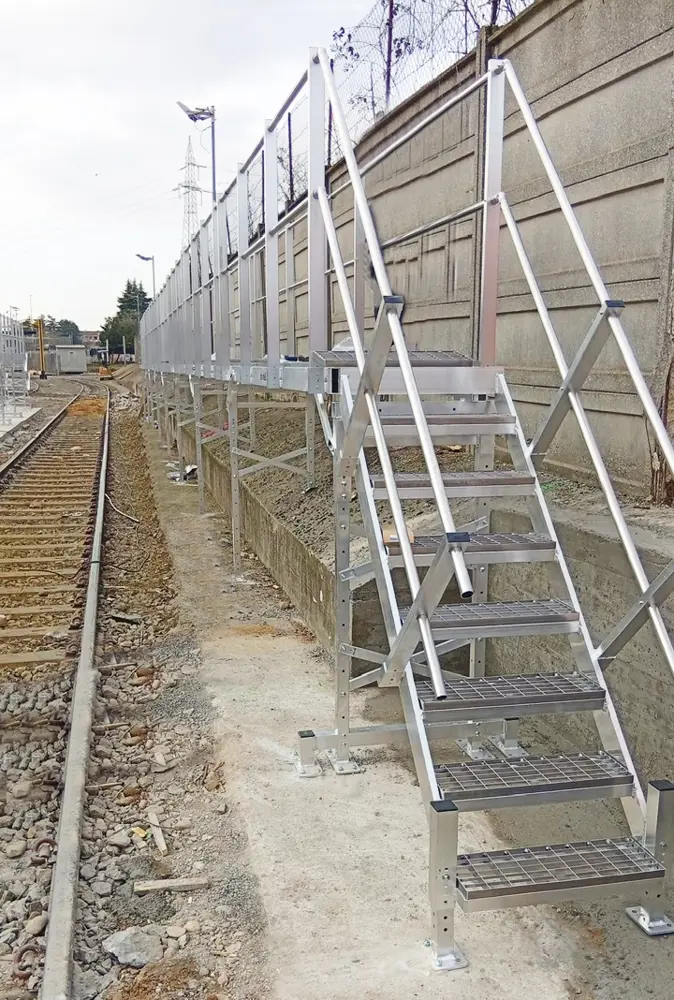

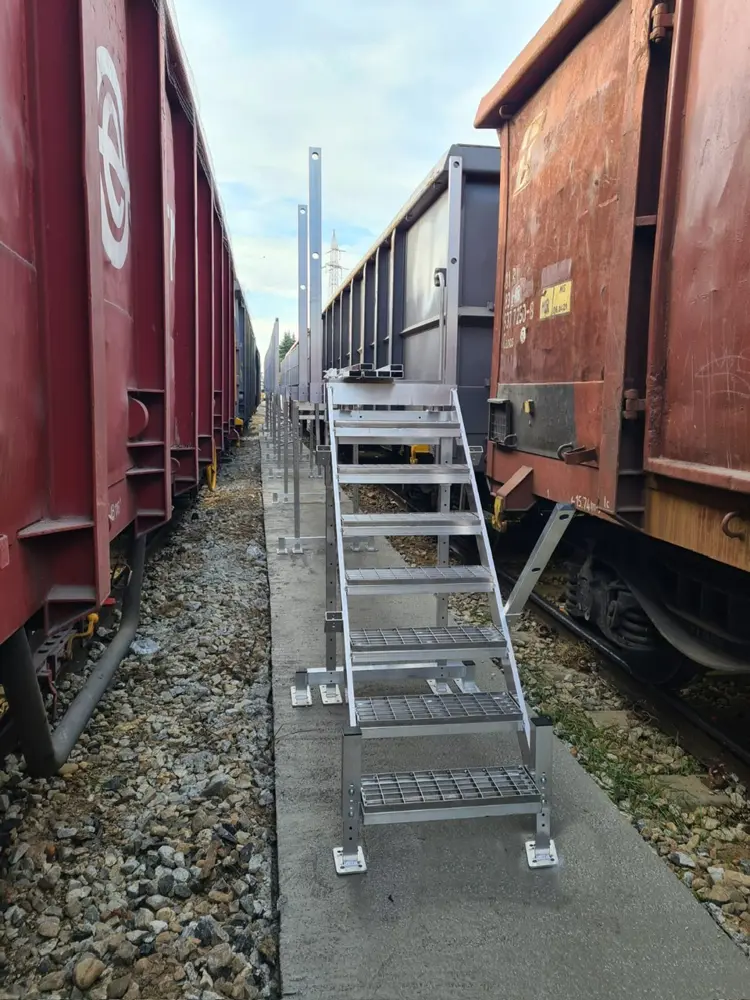

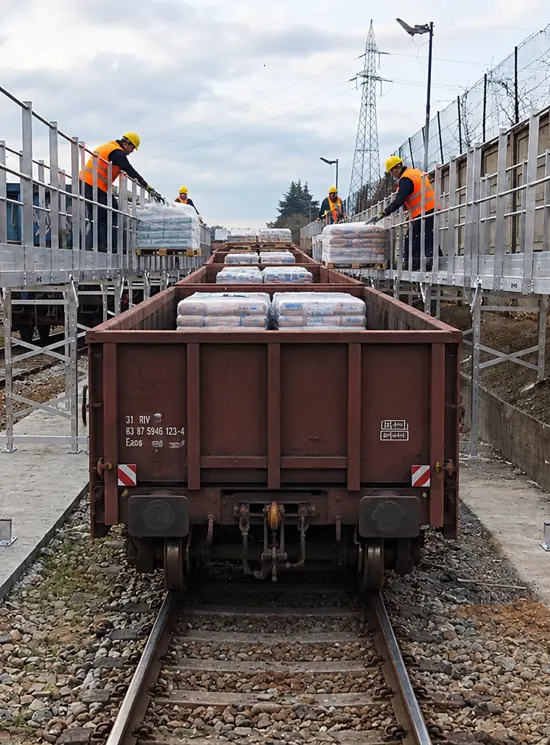

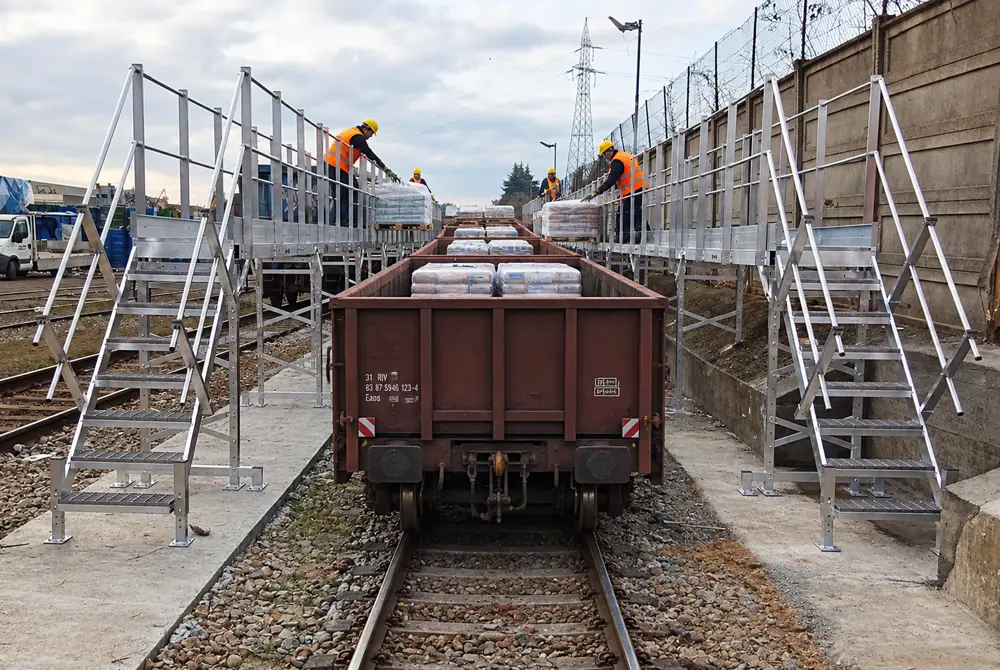

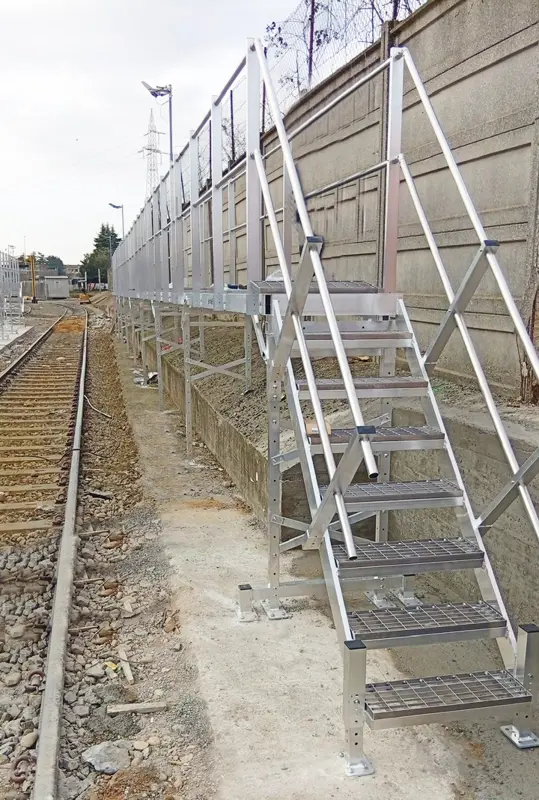

Passerelle modulari in alluminio da montare a fianco di ferrovie o autobus per la manutenzione di treni, vagoni, motrici, tram, autobus e qualsiasi altro automezzo lungo. A norme europee EN14122-2-3

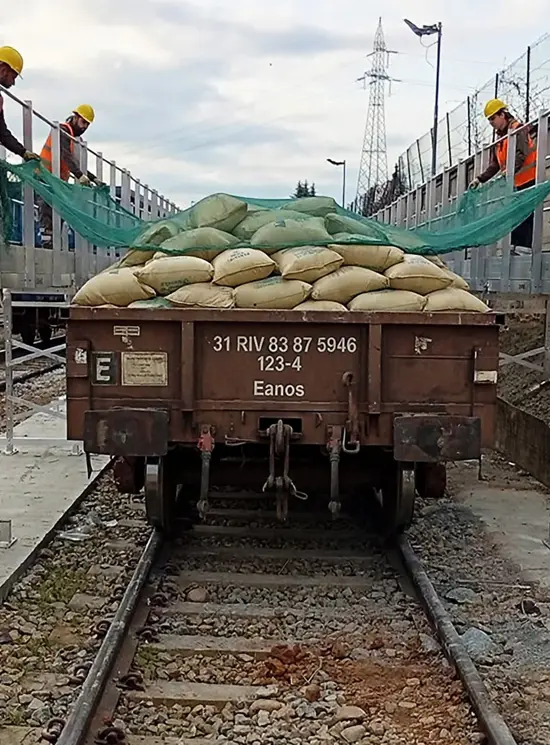

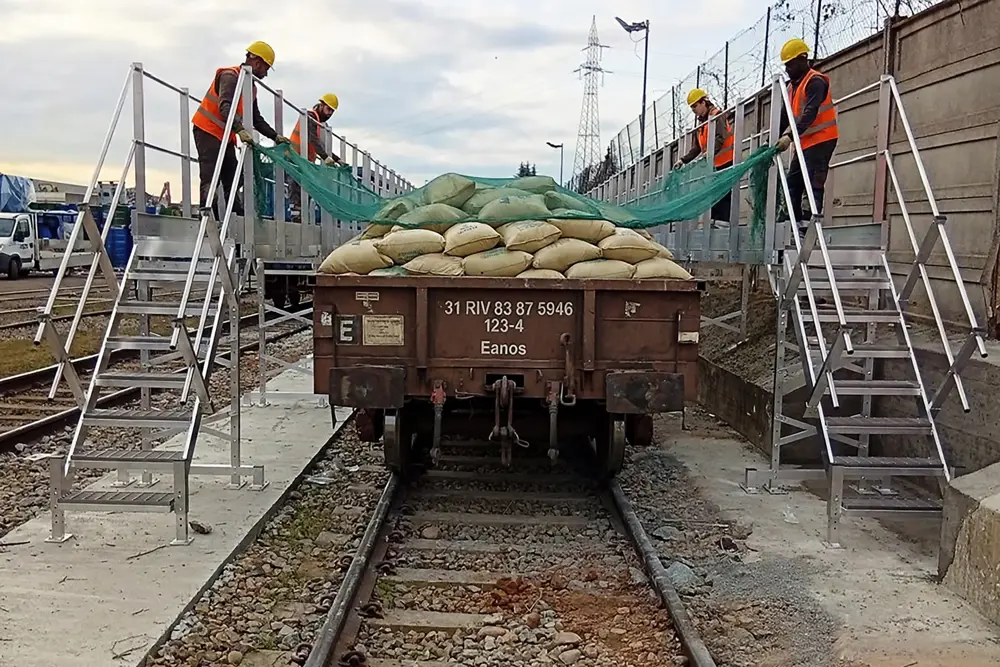

Le Passerelle modulari in alluminio Svelt consentono di lavorare lateralmente sui vagoni dei treni e sugli autobus o qualsiasi automezzo lungo.

Dotate di parapetti su uno o entrambi i lati, e con accessi e dimensioni che possono anche essere decise dal cliente.
Sono inattaccabili dalla ruggine e costruite secondo il D.Lgs.81/2008 e testate secondo le norme europee EN14122-2-3, con accessi e dimensioni che possono anche essere su misura a seconda delle esigenze del cliente.
I piantoni dei parapetti si montano mediante appositi bicchieri ad innesto rapido e i correnti si infilano nei piantoni modificandone la lunghezza all’occorrenza.

Si distinguono in 2 modelli:

1) Basic – adatte come elementi assestanti senza possibilità di configurazioni

alternative tipo l’unione fra loro ecc. (sono sostanzialmente prive degli innesti di

testa e coda) e i supporti vengono forniti a coppie e si fissano mediante bulloni sulla

struttura longitudinale.

2) Executive – adatte per essere installate in linea con più moduli ed essere

configurate in più modi (a L a T, creare percorsi ecc.) e i supporti si fissano sotto i

bicchieri di testa e coda.

La portata è di 200 kg mq, in base anche alla distanza fra supporti. Saldature certificate a TIG. Garanzia 10 anni

CARATTERISTICHE TECNICHE

Larghezza standard	mm 600/800/1000 (quota utile)
Larghezze speciali	mm 700/900 solo con piano in mandorlato (quota utile)
Lunghezza standard moduli	mm1000/1208/1418/2008/2226/2430/2640/3030/3440 NB: per calcolare camminamenti con più moduli, aggiungere + mm207 alle lunghezze sopraccitate
Altezza parapetto	1100 mm
Fermapiede alto minimo	h 150 mm
Portata	200 Kgm²

Facili da installare sono leggere e resistenti.

Sistema Modulare componibile: elementi passerella, piantoni e correnti, supporti.

In fase di richiesta è necessario comunicare in mm:

larghezza utile
lunghezza totale
se con o senza parapetti
eventuali quote di ostacoli da superare
eventuale inclinazione del vagone in gradi
eventuali angoli
è gradito uno schizzo in pianta del camminamento con le misure.

INGOMBRO DI TRASPORTO

Il sistema di produzione tiene conto della comodità di trasporto oltre che di montaggio.

Vediamo un esempio di 60 m lineari di passerelle dotate di corrimani e trasportate su 2 soli pallet.

SU RICHIESTA

verniciatura del colore richiesto

TEMPI DI CONSEGNA CA. 35/40 GIORNI LAVORATIVI
