Passerelle per tetti e coperture

Su misura

Indica la possibilità di richiedere la conformità del prodotto alla Norma Tecnica Europea di accesso a macchinari

Indica gli anni di validità della garanzia

Tutti i nostri prodotti sono conformi all’utilizzo secondo il nuovo Decreto Legislativo sulla sicurezza n. 81 del 9 aprile 2008

Indica che il prodotto in acciaio é conforme alla normativa europea sulla saldatura

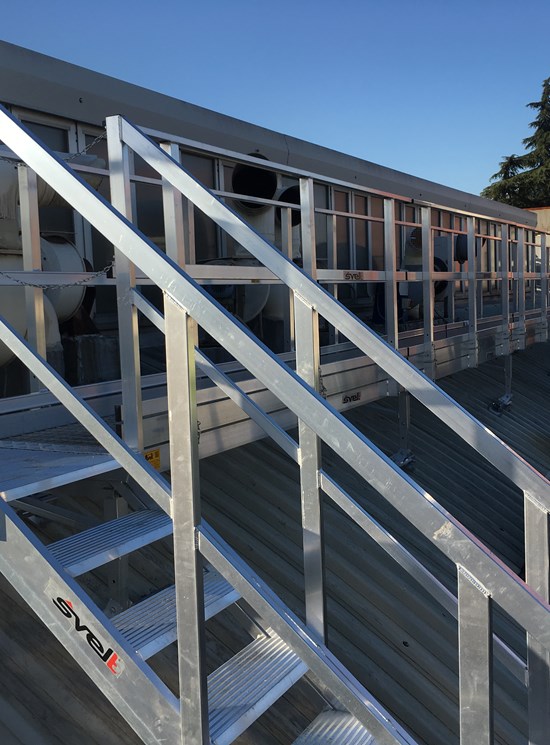

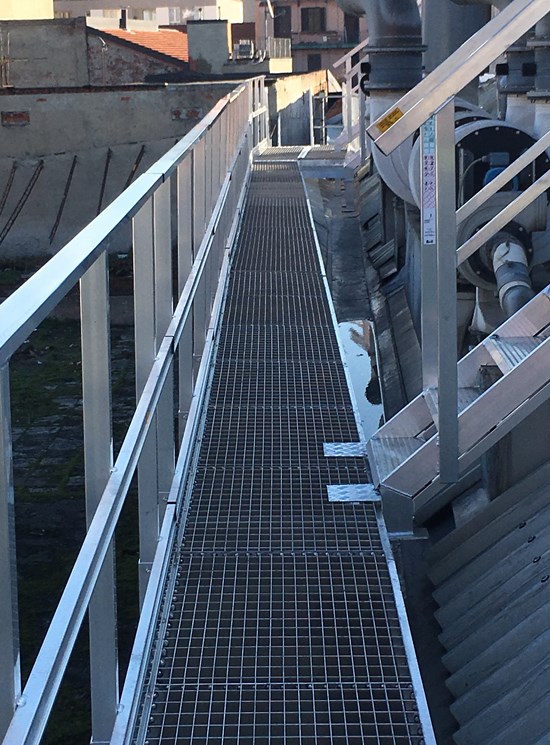

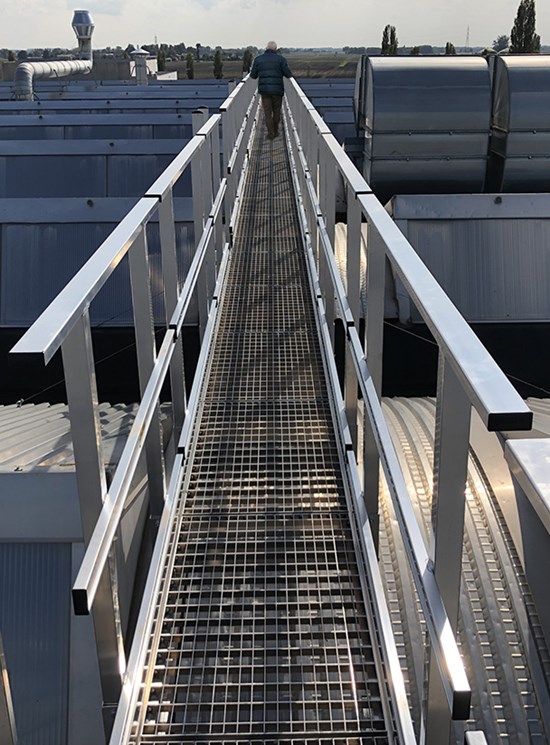

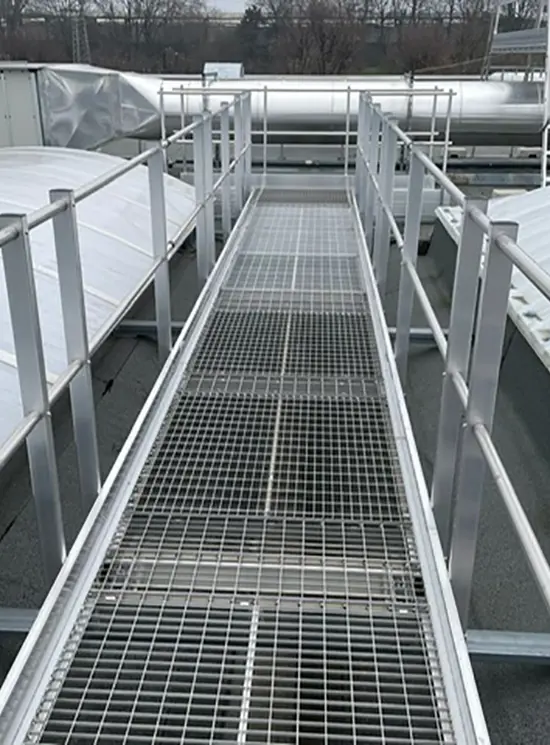

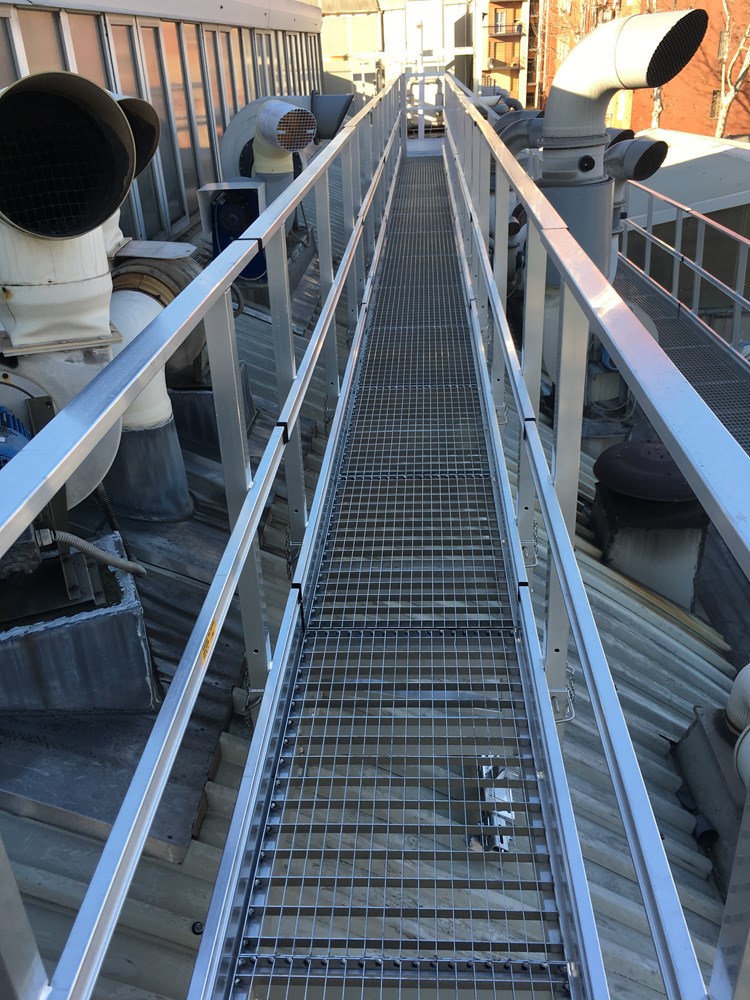

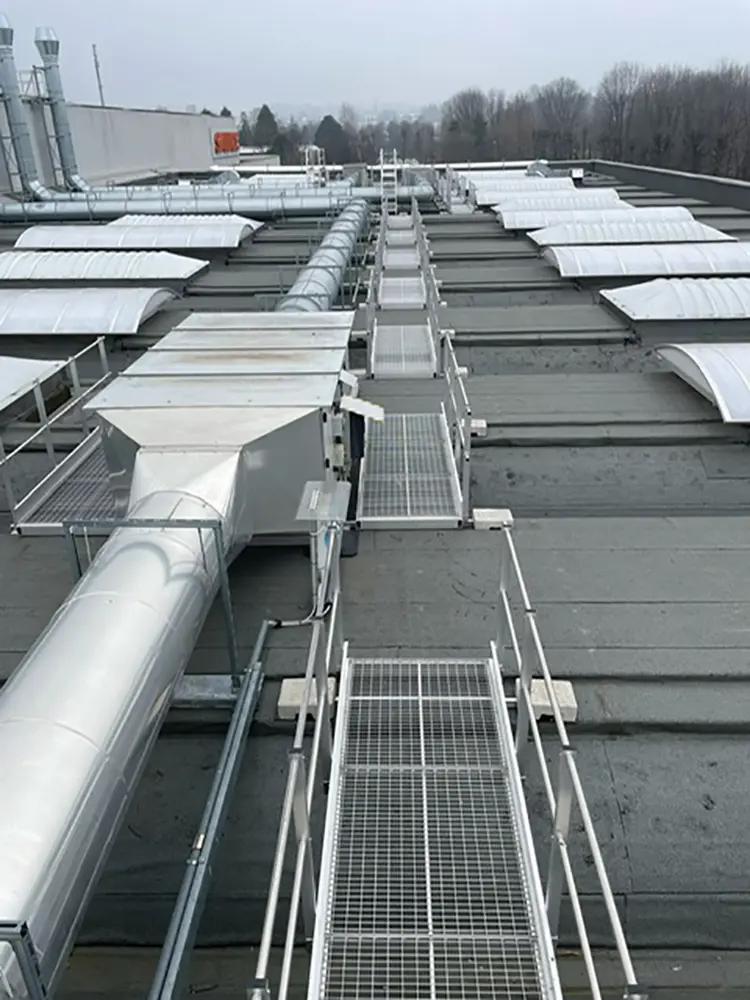

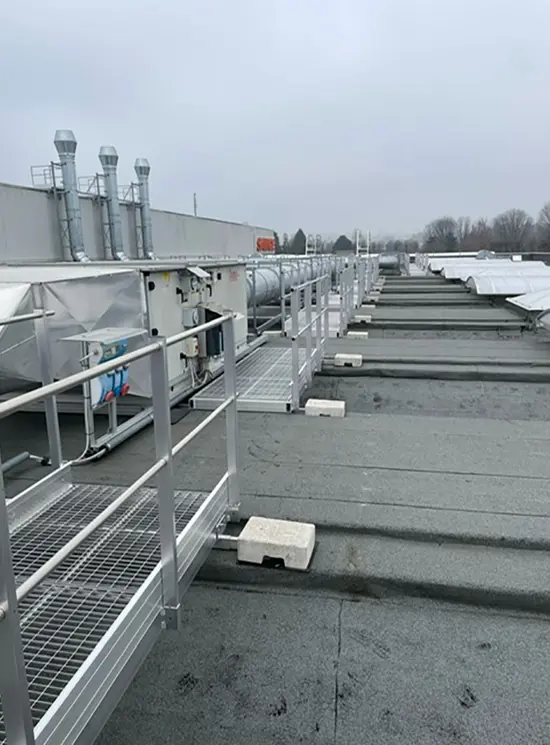

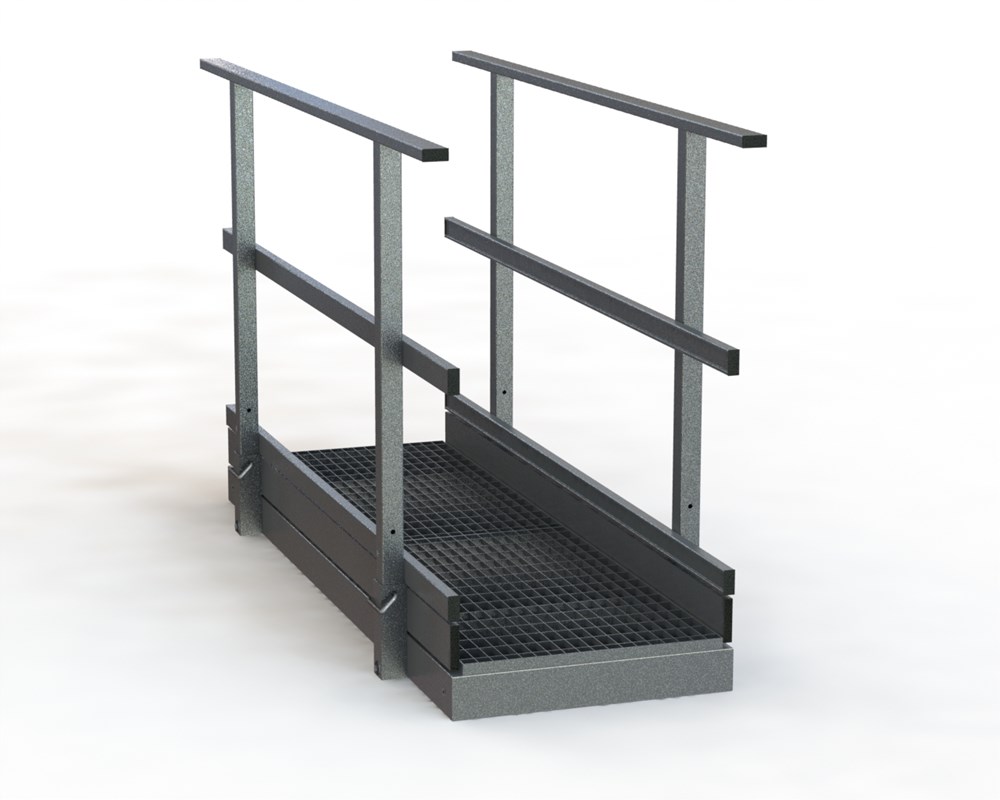

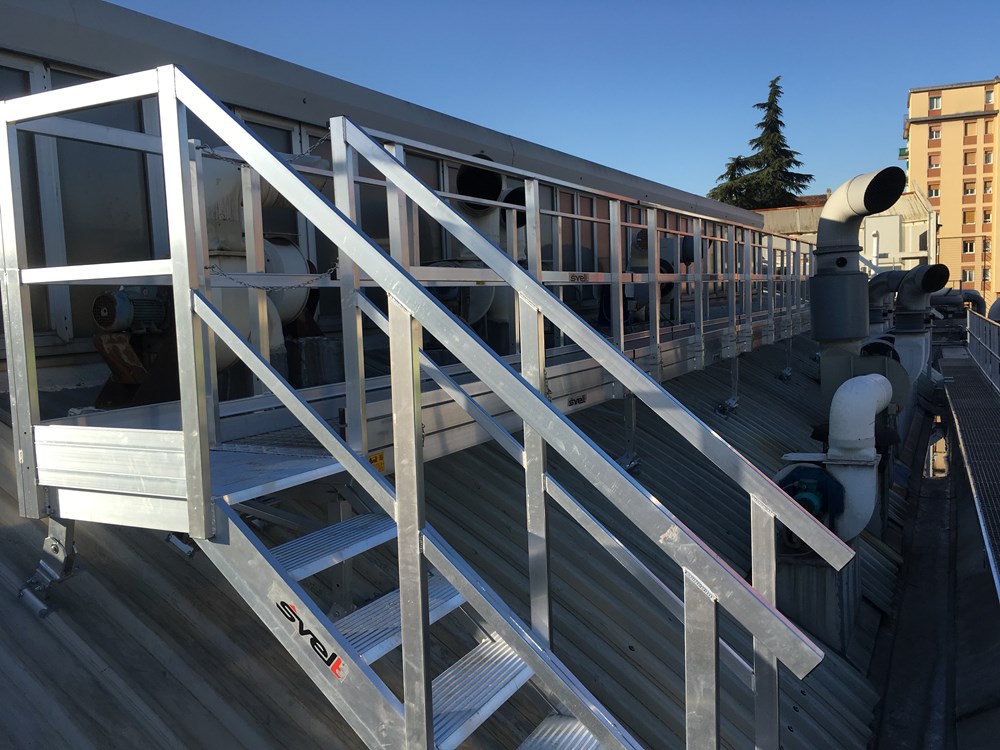

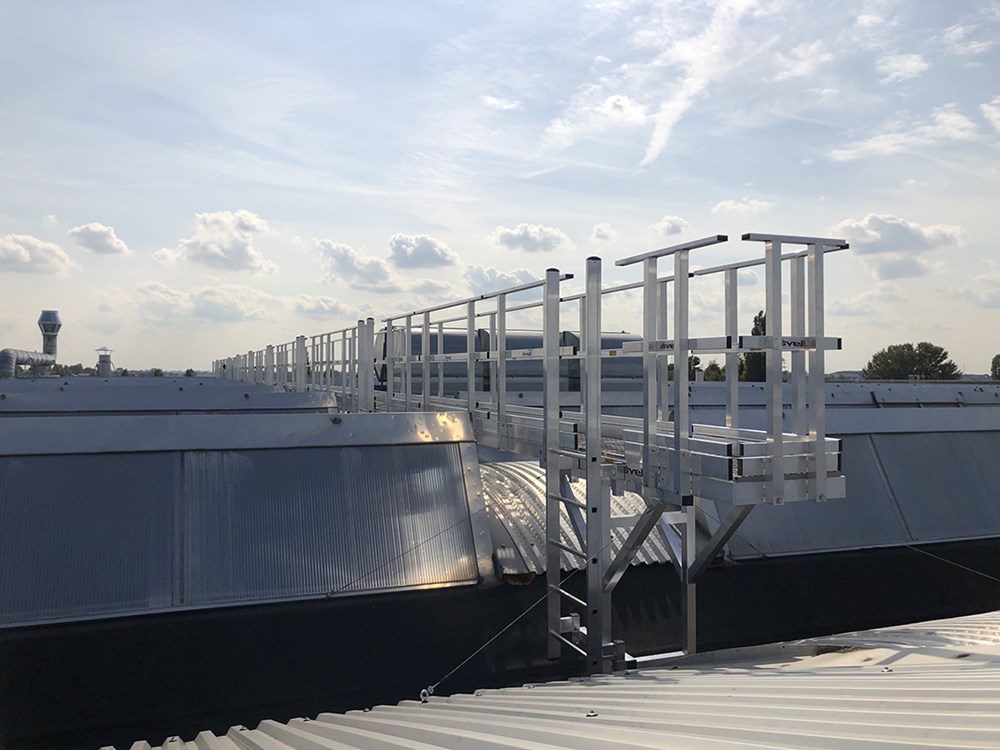

Passerelle modulari in alluminio da montare in appoggio per coperture o macchinari

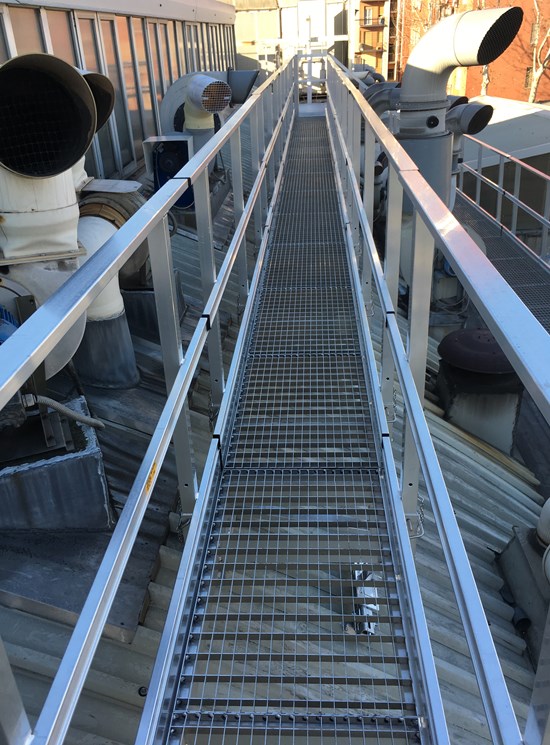

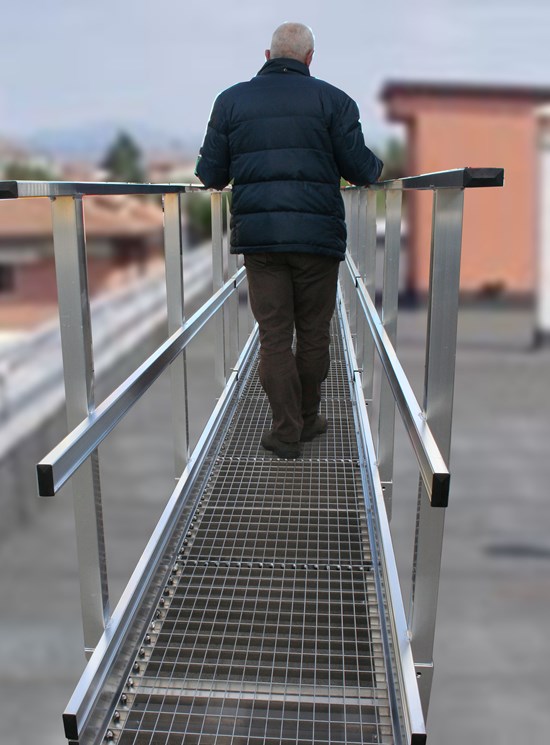

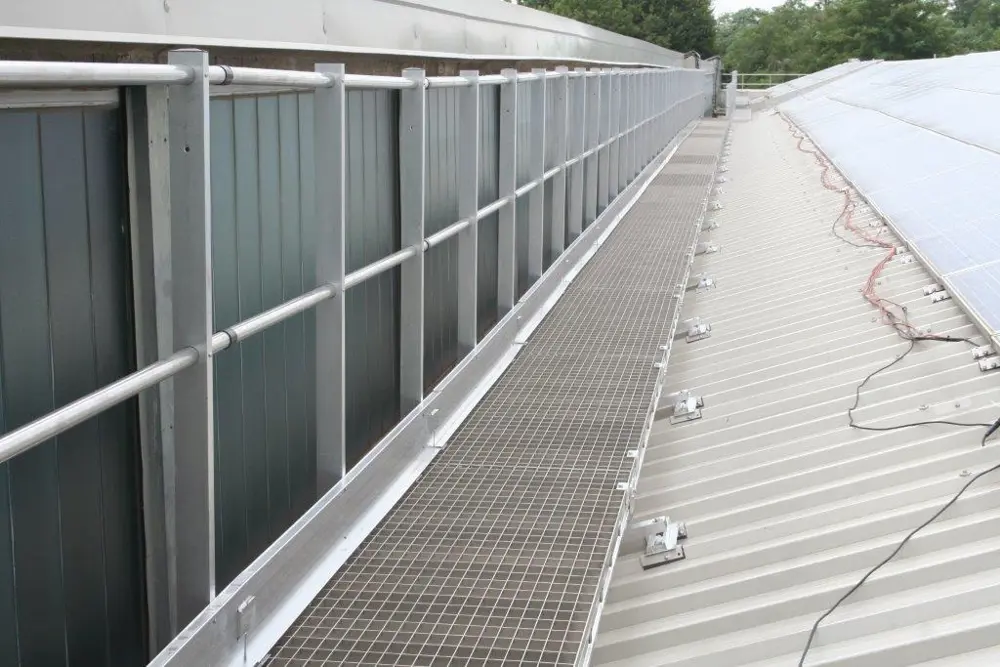

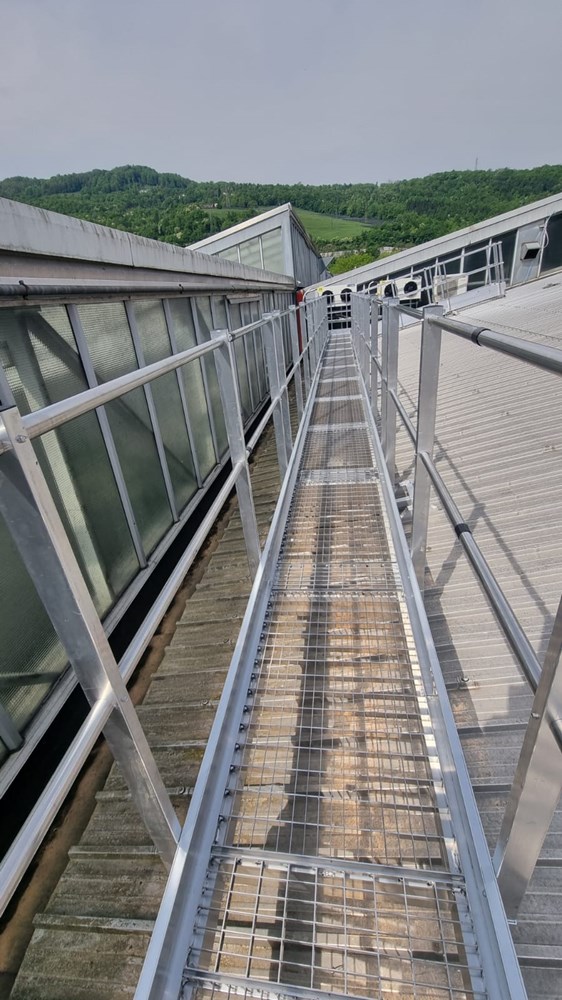

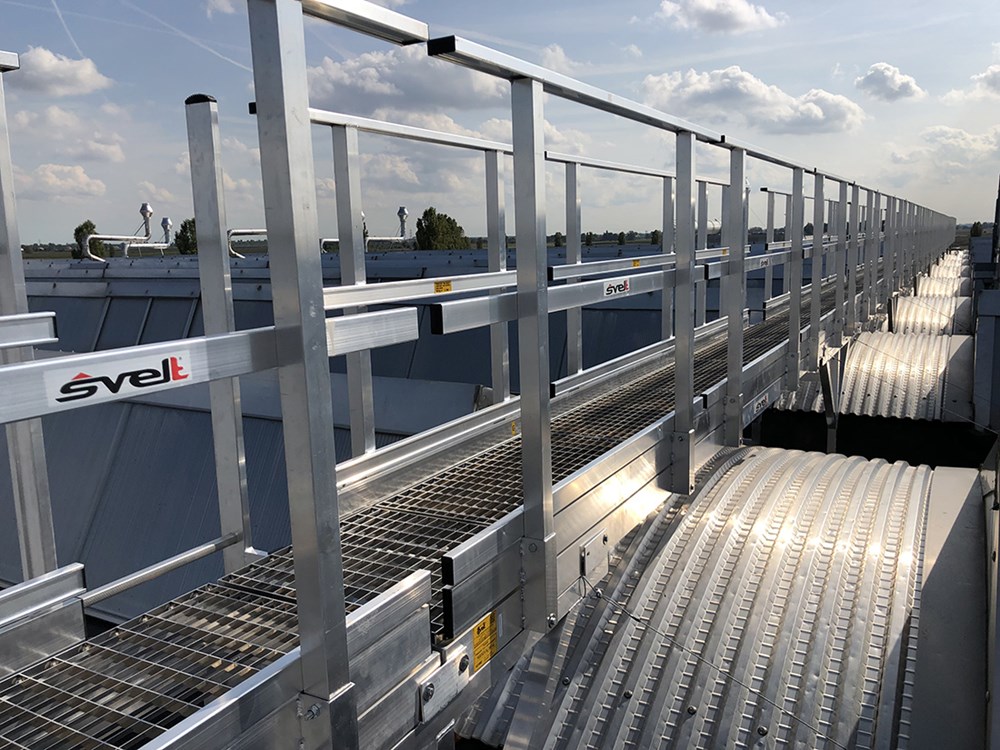

Le Passerelle modulari NEW in alluminio Svelt consentono di mettere in sicurezza i

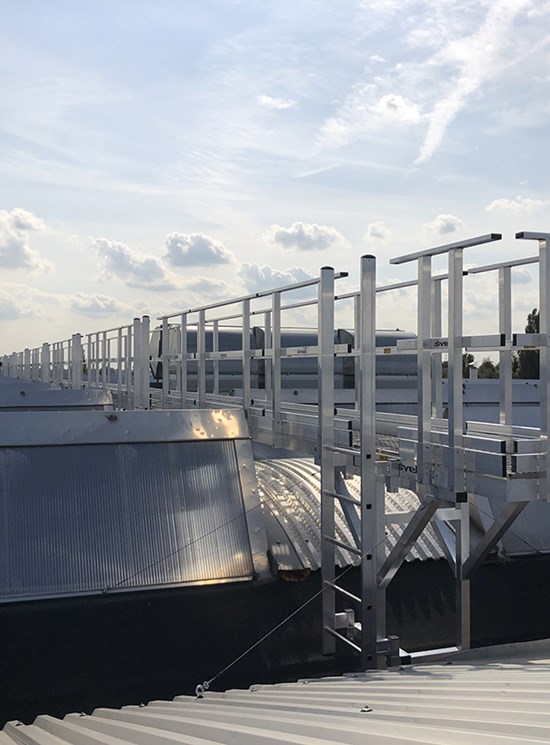

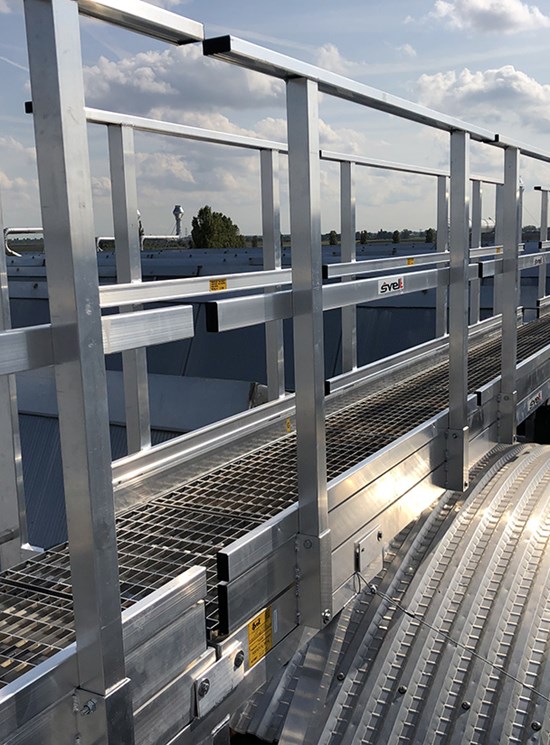

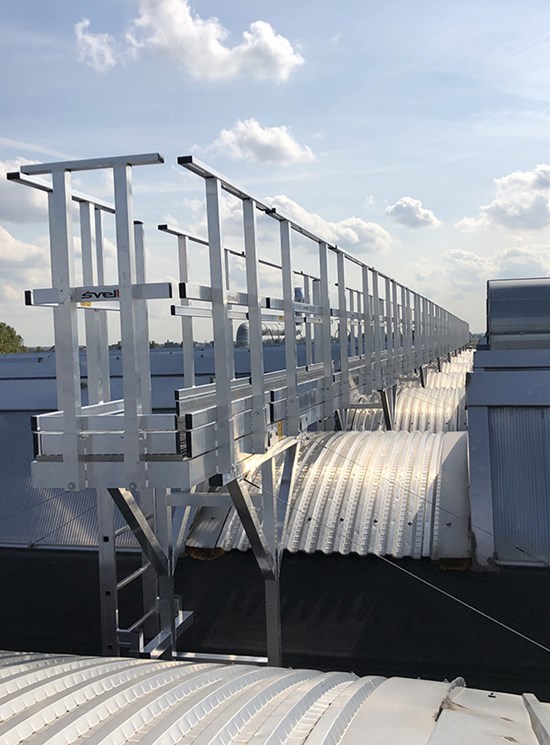

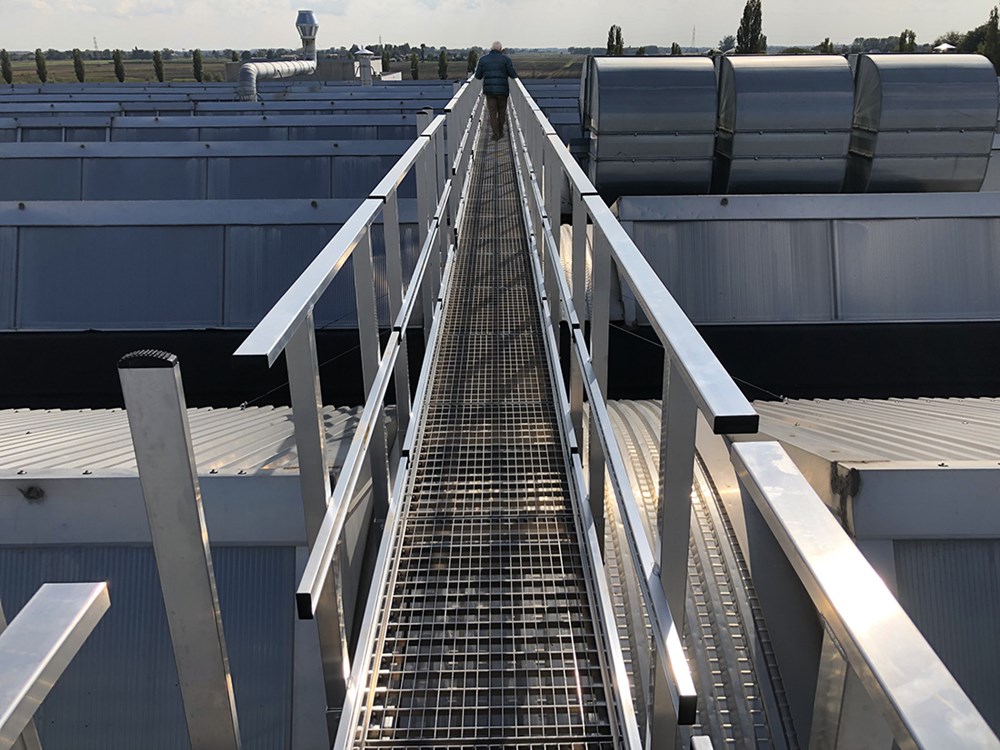

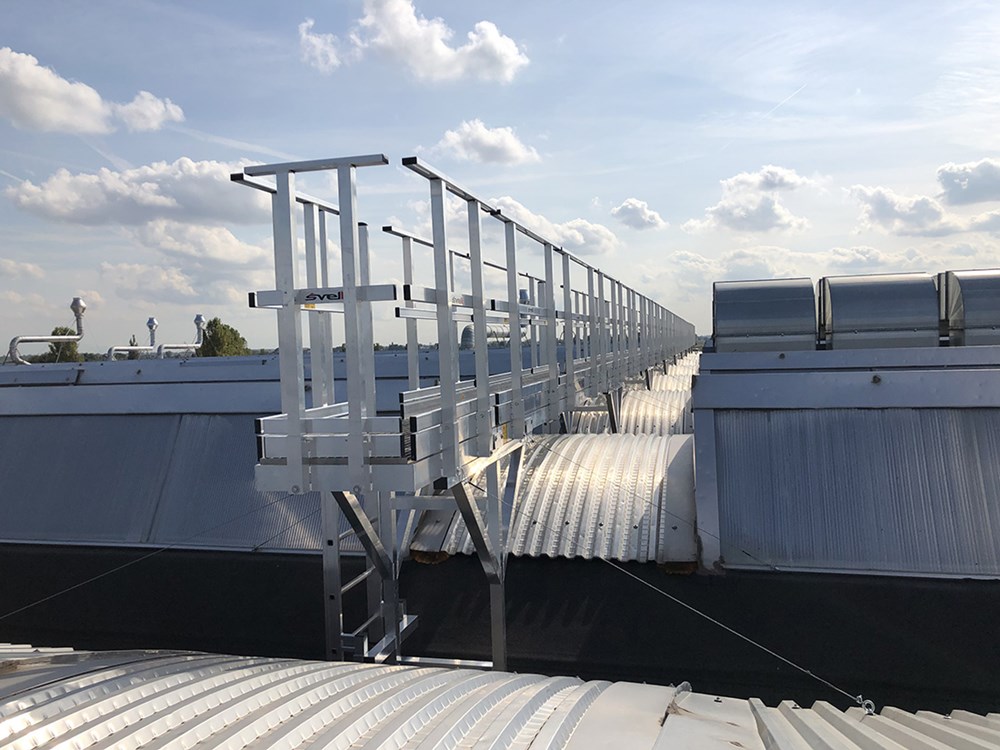

passaggi su tetti fragili o scivolosi e per il superamento di coperture a shed.

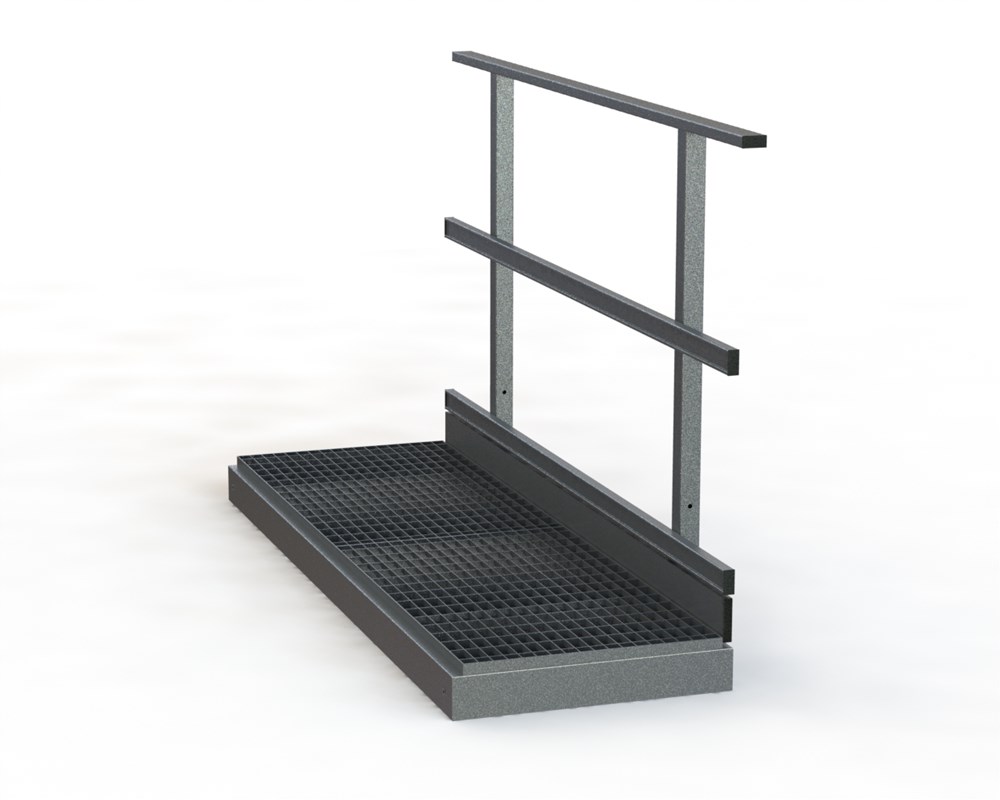

Dotate di parapetti a richiesta, e con accessi e dimensioni che possono anche essere decise dal cliente.
Sono inattaccabili dalla ruggine e costruite secondo il D.Lgs.81/2008 e testate secondo le norme europee EN14122-2-3, con accessi e dimensioni che possono anche essere su misura a seconda delle esigenze del cliente.

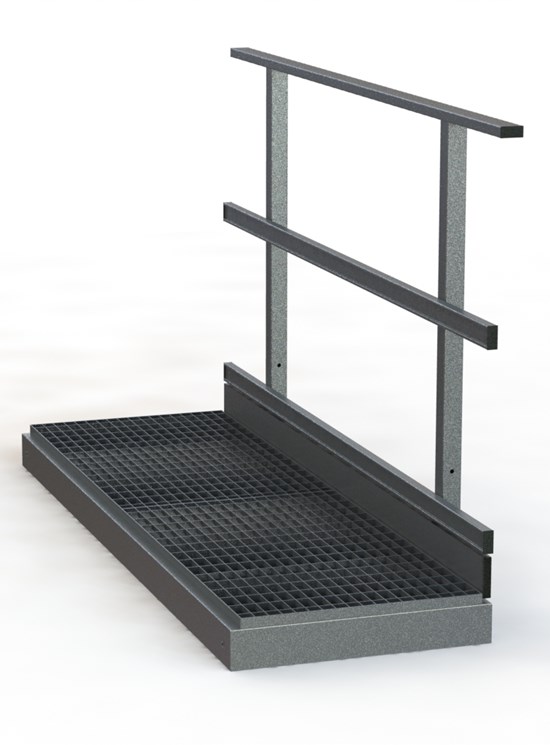

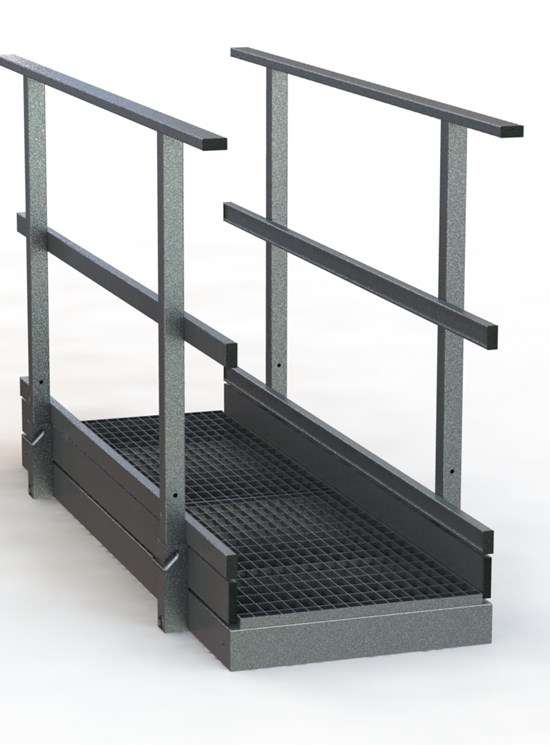

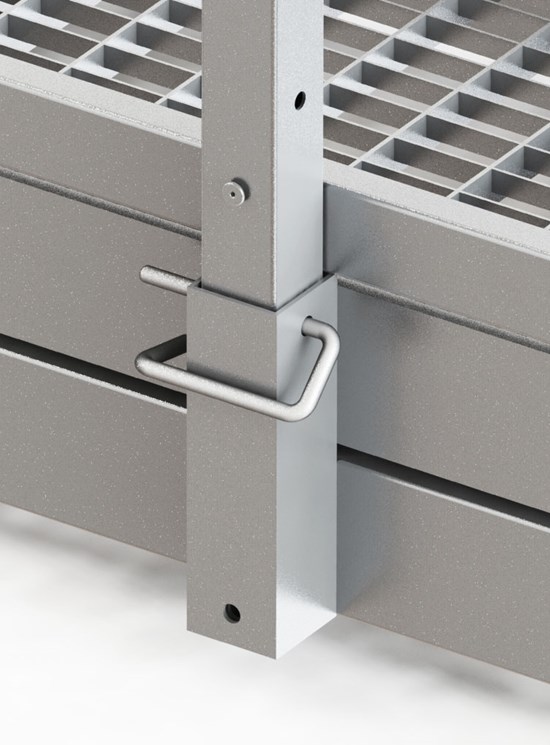

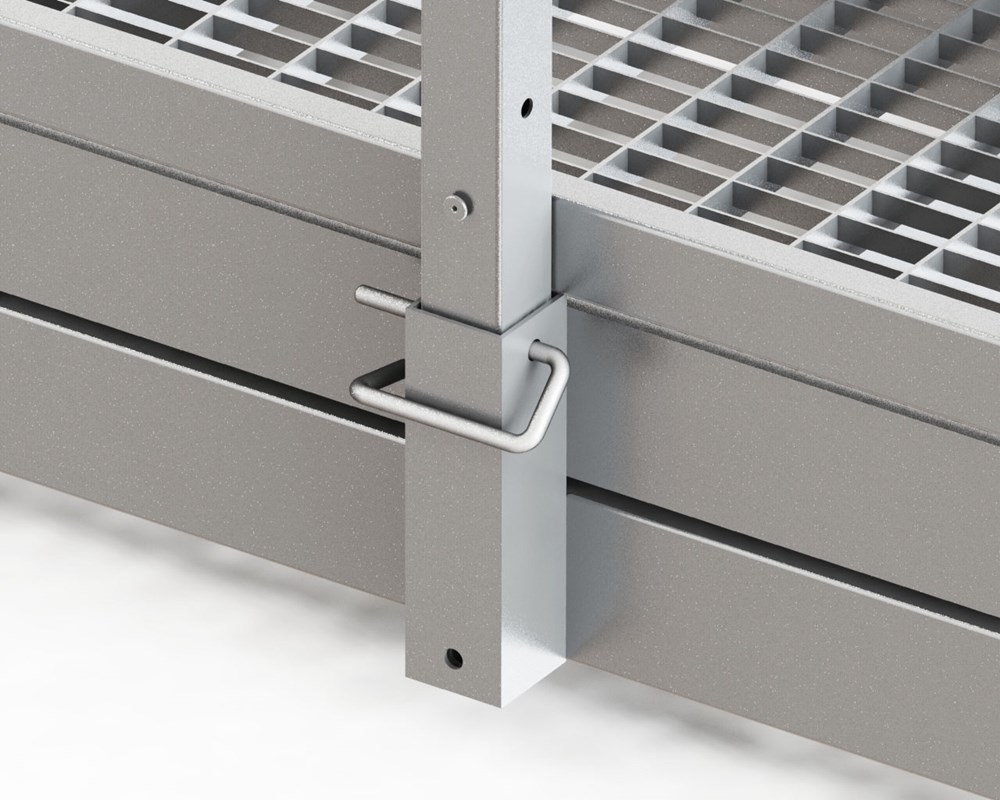

I piantoni dei parapetti si montano mediante appositi bicchieri ad innesto rapido e i correnti si infilano nei piantoni modificandone la lunghezza all’occorrenza.

Si distinguono in 2 modelli:

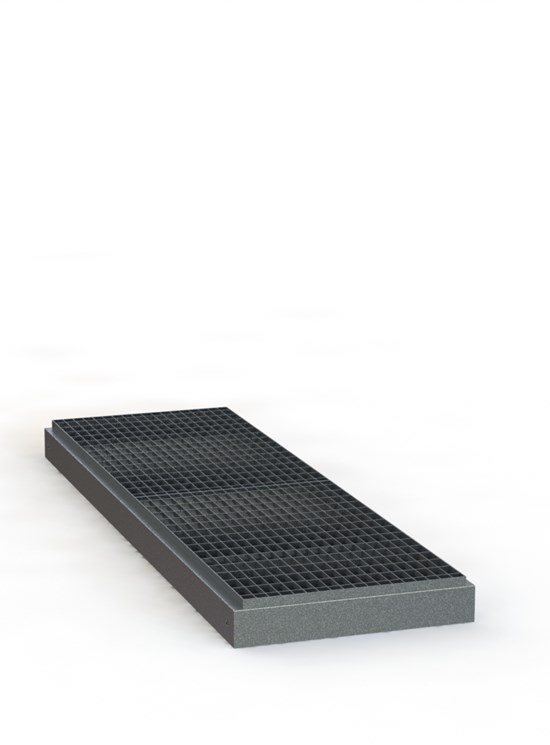

1) Basic – adatte come elementi assestanti senza possibilità di configurazioni

alternative tipo l’unione fra loro ecc. (sono sostanzialmente prive degli innesti di

testa e coda) e i supporti vengono forniti a coppie e si fissano mediante bulloni sulla

struttura longitudinale.

2) Executive – adatte per essere installate in linea con più moduli ed essere

configurate in più modi (a L a T, creare percorsi ecc.) e i supporti si fissano sotto i

bicchieri di testa e coda.

La portata è di 200 kg mq, in base anche alla distanza fra supporti. Saldature certificate a TIG. Garanzia 10 anni

CARATTERISTICHE TECNICHE

Larghezza standard	mm 600/800/1000 (quota utile)

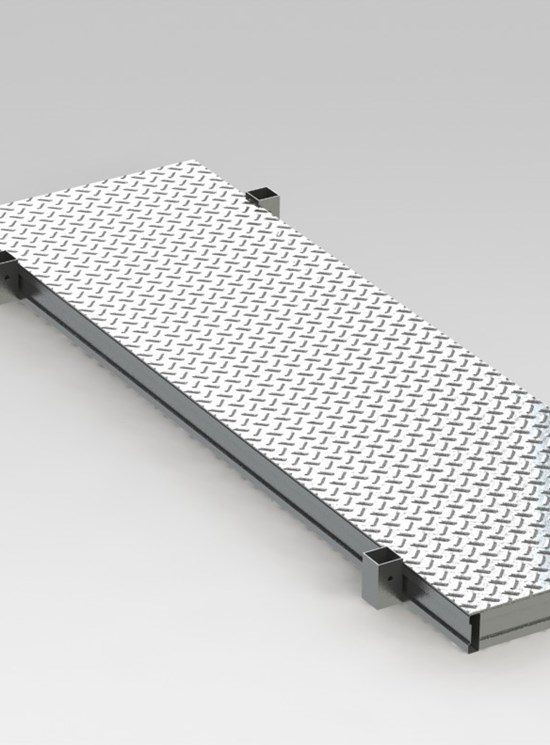

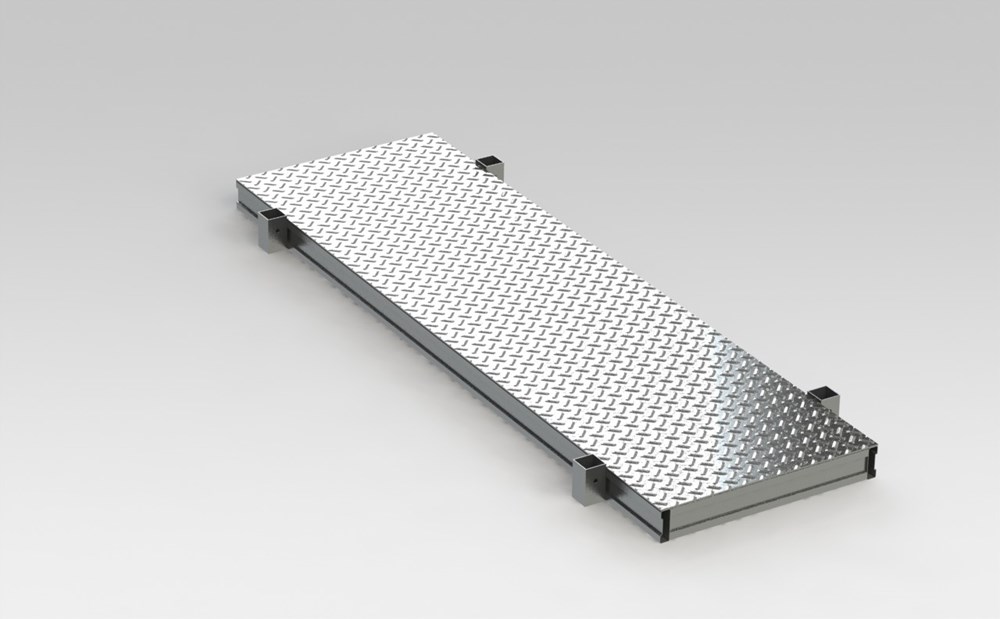

Larghezze speciali	mm 700/900 solo con piano in mandorlato (quota utile)
Lunghezza standard moduli	mm1000/1208/1418/2008/2226/2430/2640/3030/3440 NB: per calcolare camminamenti con più moduli, aggiungere + mm207 alle lunghezze sopraccitate
Altezza parapetto	1100 mm
Fermapiede alto minimo	h 150 mm
Portata	200 Kgm²

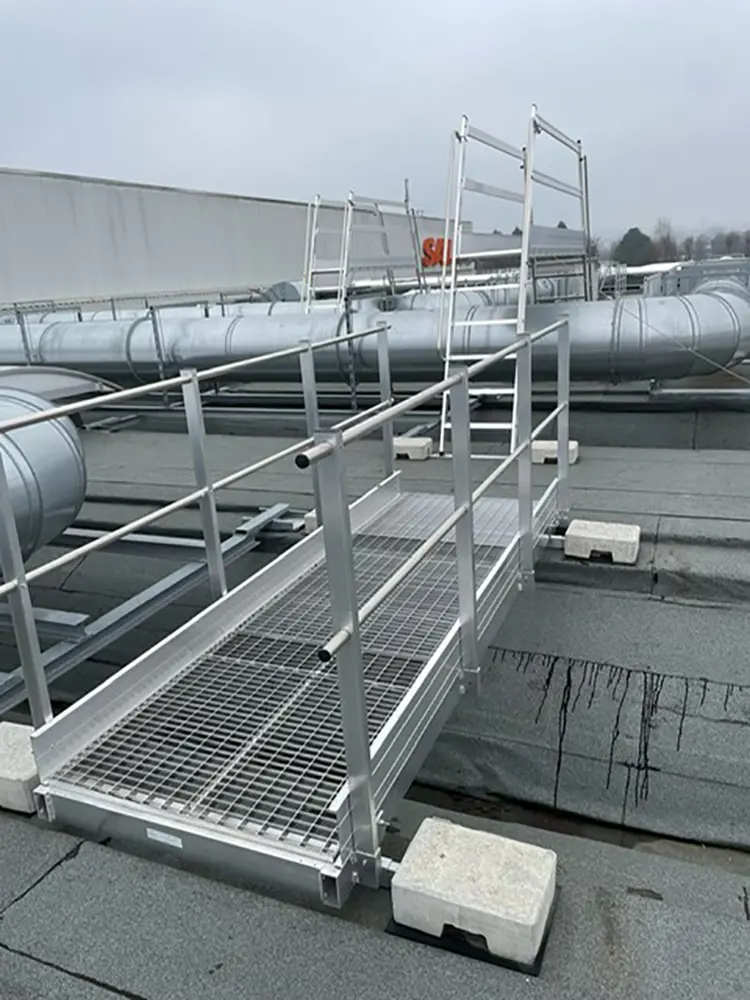

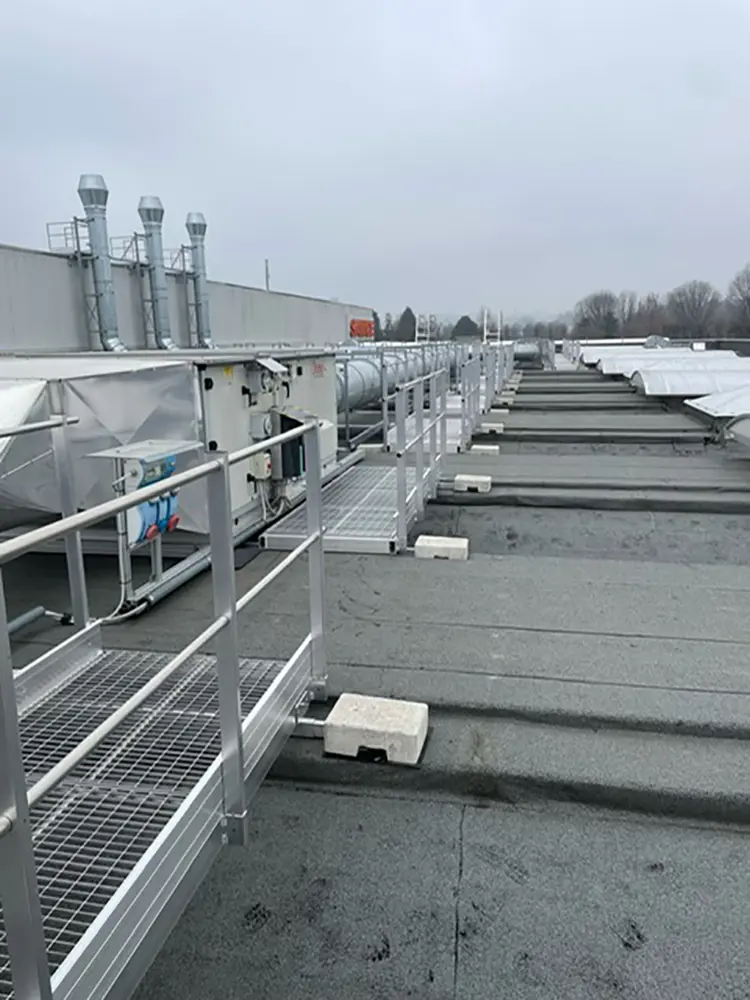

Progettate per essere usate in totale appoggio su superfici piane o lievemente inclinate oppure in appoggio su supporti con interasse massimo di mm 1500, per una portata max di kg 100 al metro lineare (distribuita). Per esigenze particolari richiedere preventivo comunicando le specifiche richieste (misure passerelle, distanza supporti, portata, luogo di installazione, ecc.).

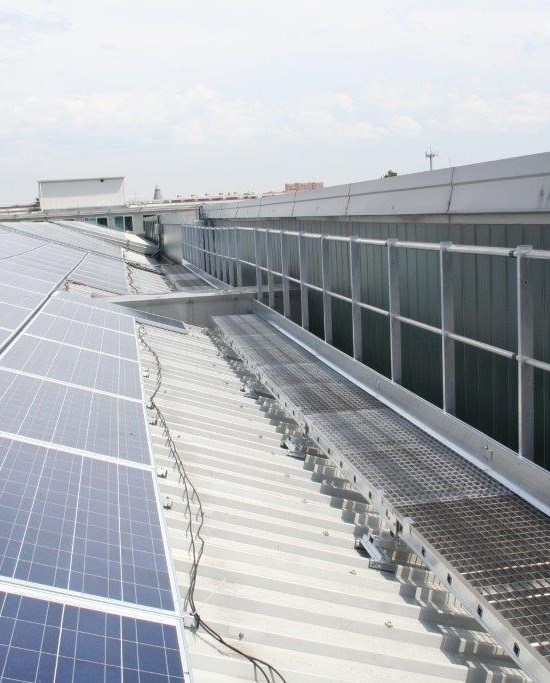

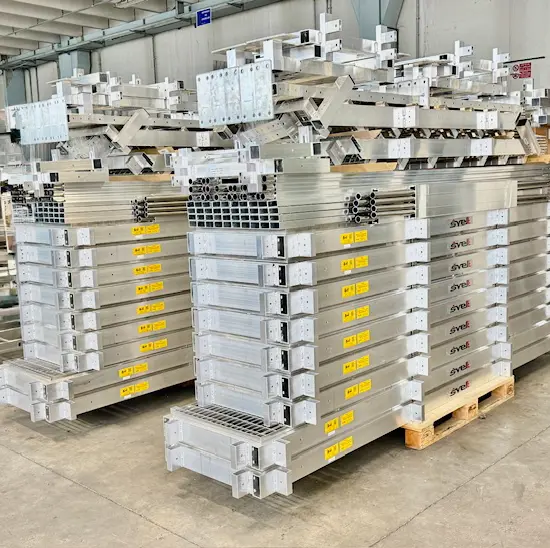

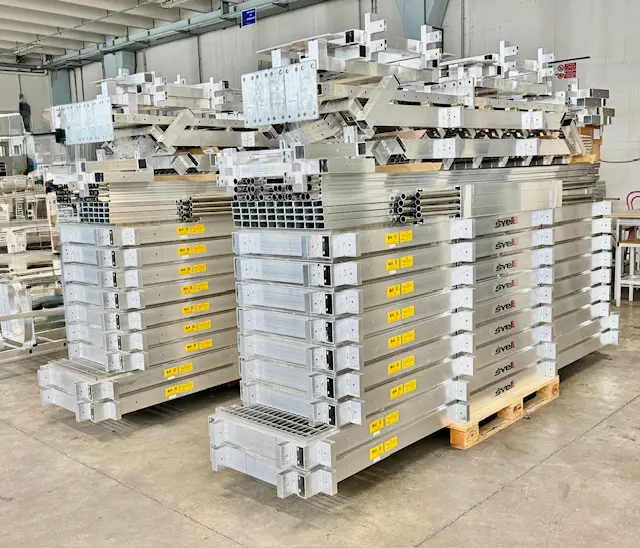

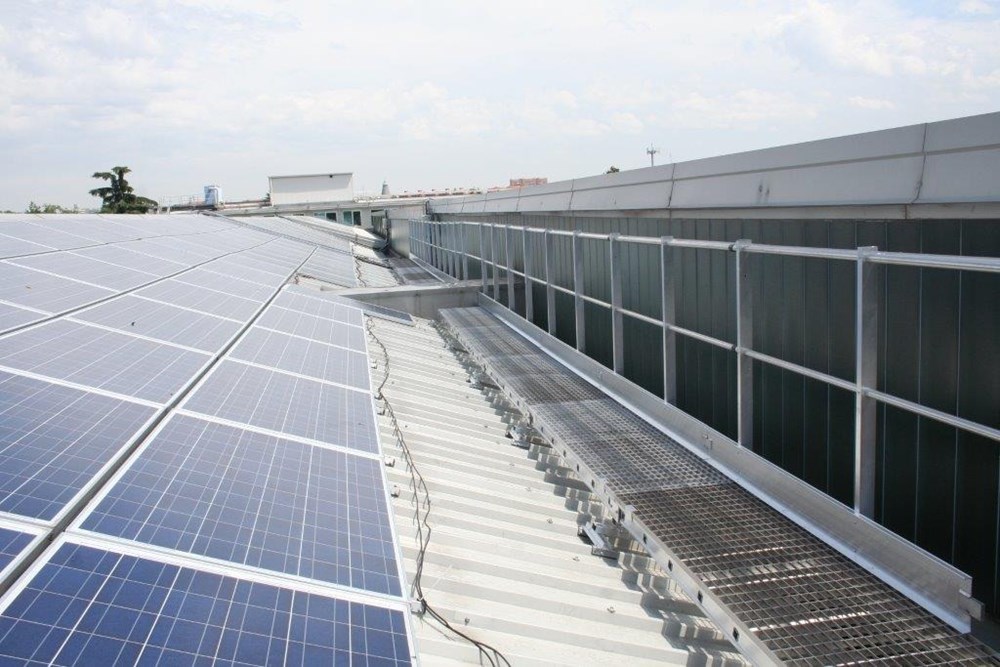

Facili da installare sono leggere e possono essere fissate su strutture già esistenti. Ideali per manutenzione dei pannelli fotovoltaici e l’ispezione di camini. Sistema Modulare componibile: elementi passerella, piantoni e correnti, supporti, tutti fissabili mediante bulloneria INOX.

In fase di richiesta è necessario comunicare in mm: larghezza utile, lunghezza totale e/o interasse fra supporti in caso di passo travi Y o shed, se con o senza parapetti, eventuali quote di ostacoli da superare, eventuale inclinazione della copertura in gradi ° ed eventuali angoli; è gradito uno schizzo in pianta del camminamento con le misure.

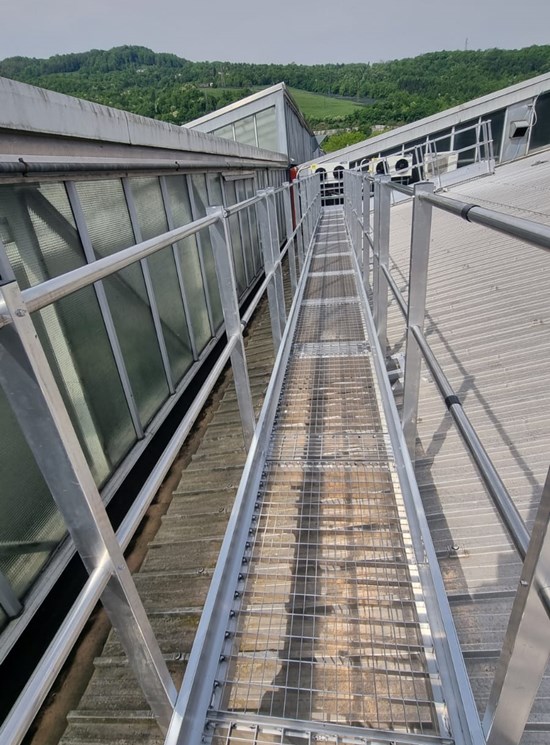

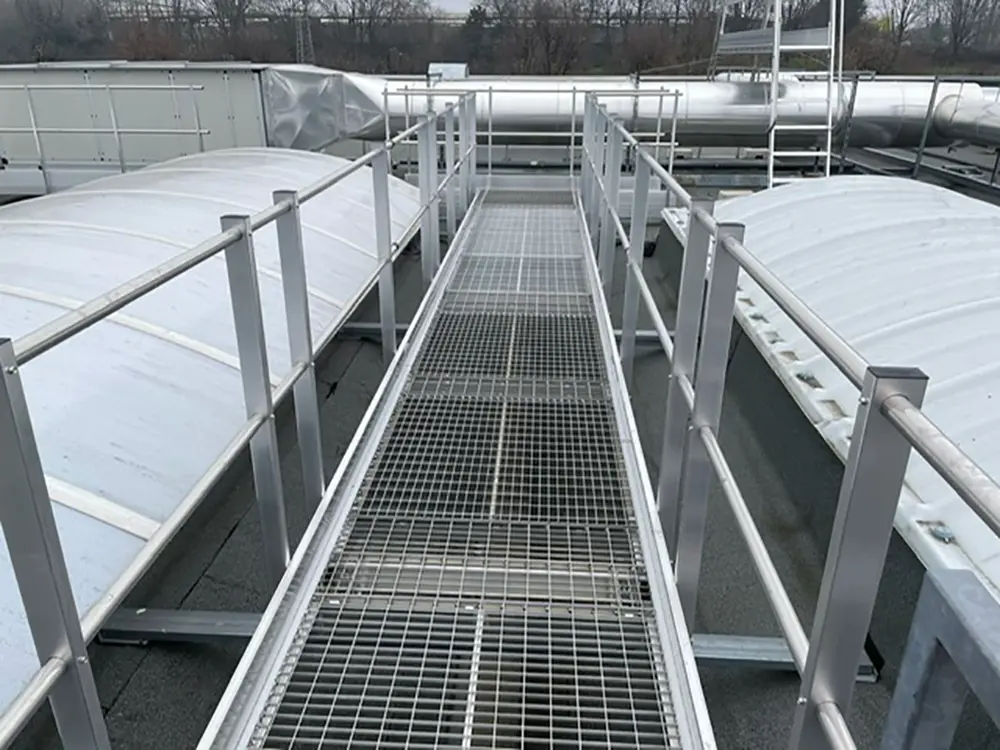

Perfette per creare percorsi camminabili su superfici sfondabili come lucernari o per la bonifica Eternit.

E’ possibile realizzare su misura qualsiasi camminamento.

Bastano pochi minuti per ottenere un camminamento comodo, leggero ed inattaccabile dalla ruggine.

Il fissaggio al tetto è escluso ed a cura del cliente.

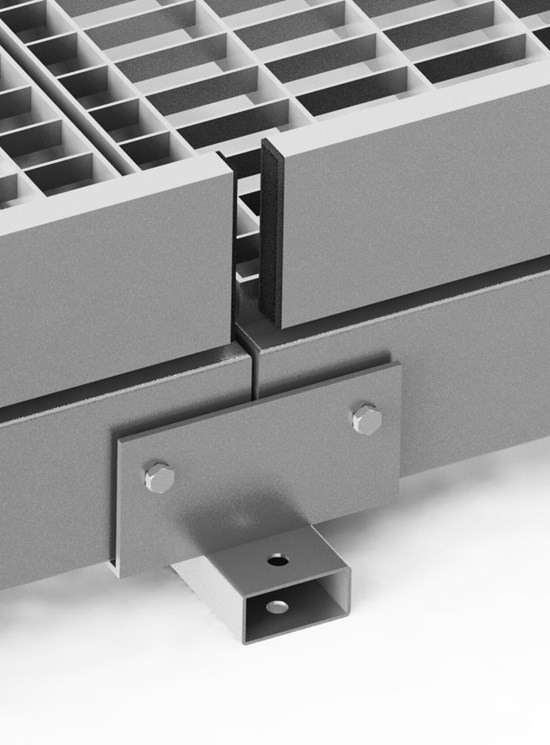

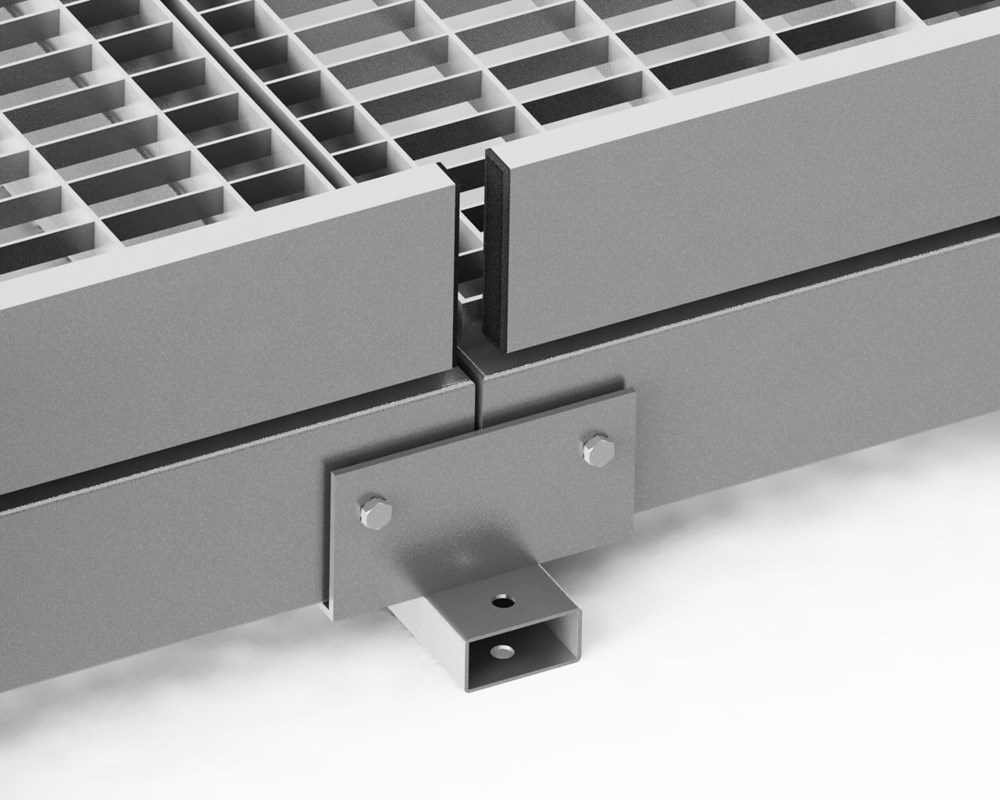

Ogni modulo è dotato di giunti per creare una continuità lungo tutto il tetto.

SU RICHIESTA

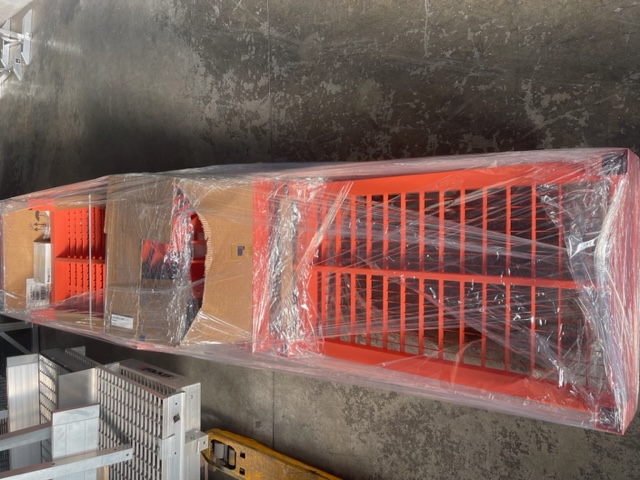

verniciatura del colore richiesto

TEMPI DI CONSEGNA CA. 35/40 GIORNI LAVORATIVI
