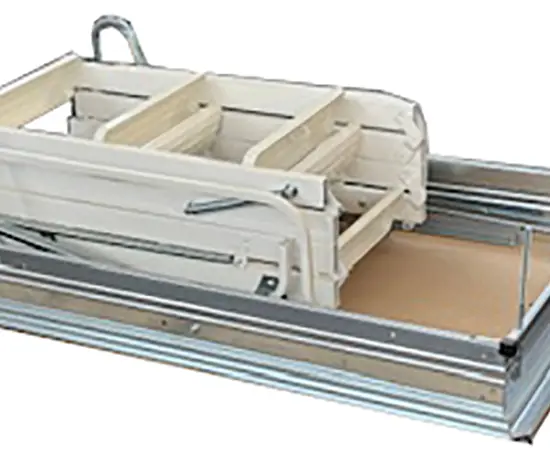

Échelle de plafond escamotable SNODABLE

Hauteur standard maximale m 3

Producted in compliance with the European Standard (2006 ) for ceiling retractable loft ladders. The standard defines tests and sizings

It shows the validity of the guarantee in years

It shows the maximum weight capacity of a product

Idéal pour une utilisation domestique

Emballage en acier

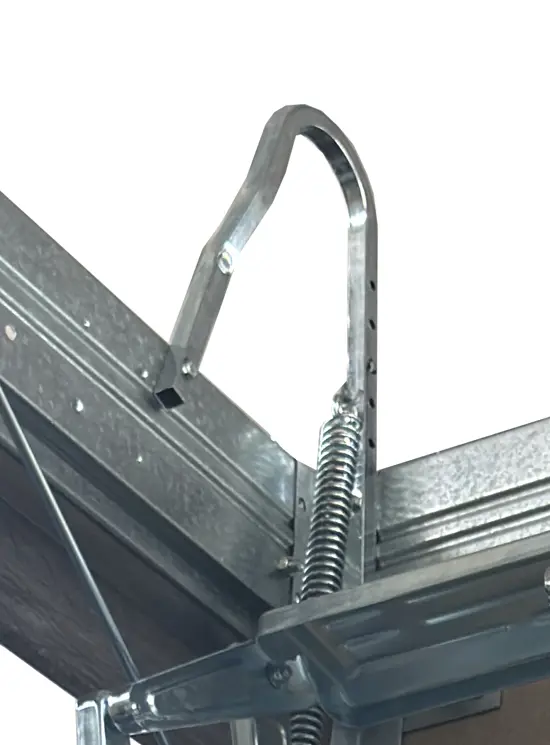

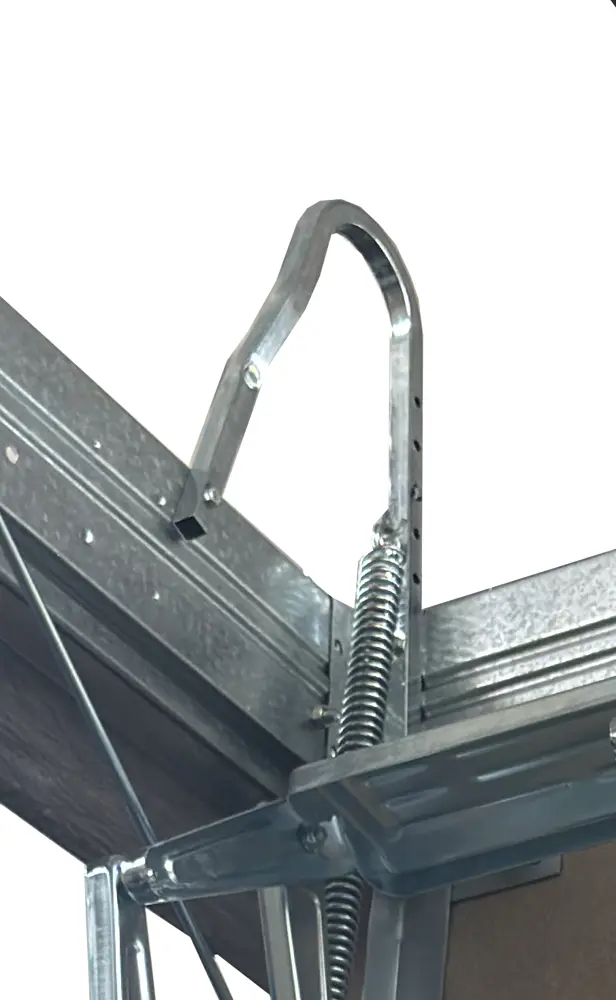

Construit selon les normes et peut être ouvert et fermé d’un simple mouvement grâce aux ressorts de rappel.
Ils peuvent être installés en 5 minutes.

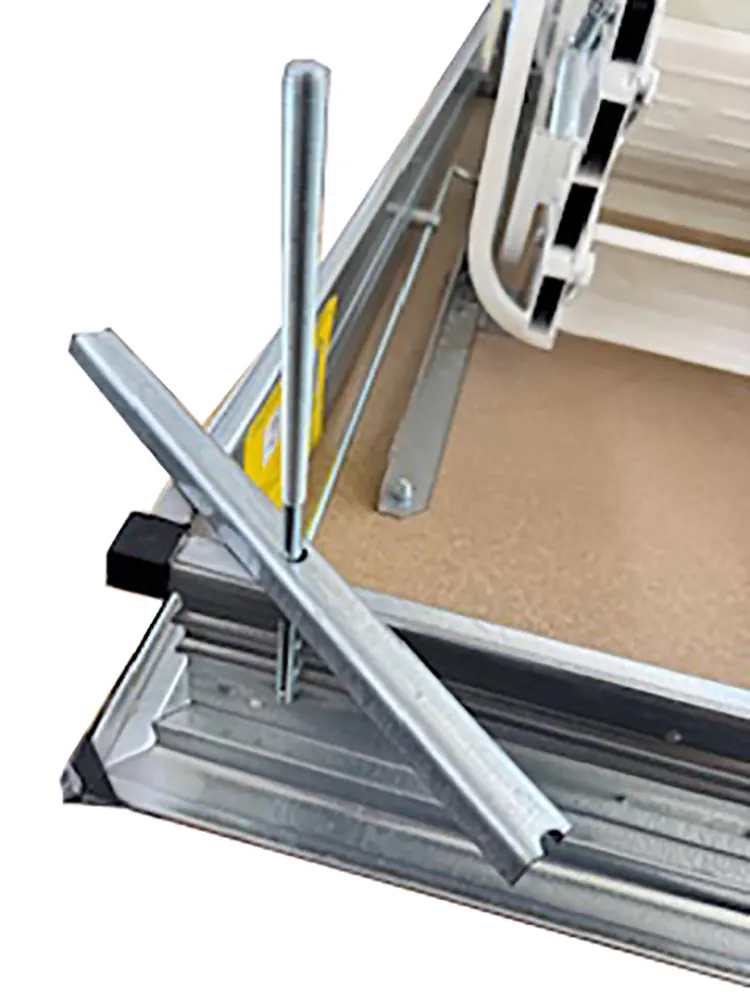

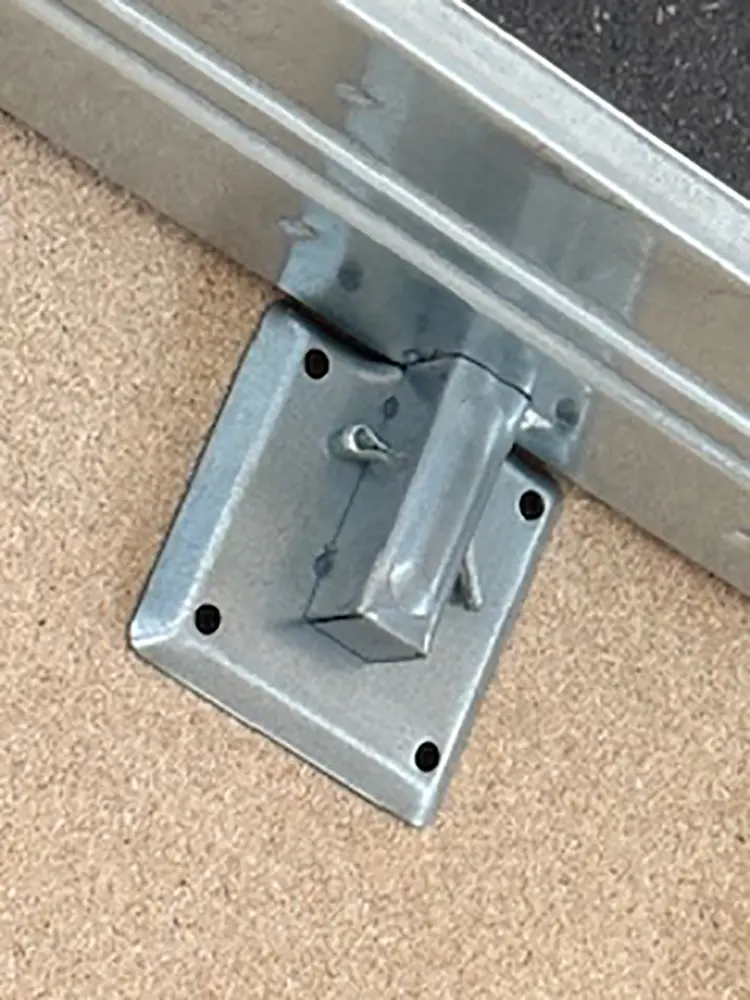

Pour l’assembler, il suffit d’insérer l’échelle fermée dans le trou et de la verrouiller en haut à l’aide de 4 supports et de 4 vis (fournies) qui accrochent l’échelle à la dalle.

Ils ne nécessitent aucun travail de maçonnerie et l’assemblage peut être effectué directement par l’utilisateur (avec des instructions de montage détaillées).
La capacité de toutes les échelles est de 150 kg.

Conseils utiles pour choisir un escalier :

Le trou dans le plafond doit être des mêmes dimensions que l’escalier
La hauteur du sol au plafond et la hauteur du sol doivent être mesurées
Les plafonds en béton n’ont aucun problème à supporter les escaliers
Pour les plafonds en bois, demandez conseil au constructeur
Structures de cloisons sèches à éviter
Les escaliers ne nécessitent pas d’entretien périodique et il est interdit de les lubrifier
Il est possible d’installer l’échelle après la pose des sols
Tous les escaliers sont couverts par une garantie légale, par l’assurance R.C.T. et par une vérification statique effectuée par un bureau technique spécifique
L’espace d’extraction minimum pour ouvrir l’échelle est de 170 cm (de la fixation de la trappe au mur devant)

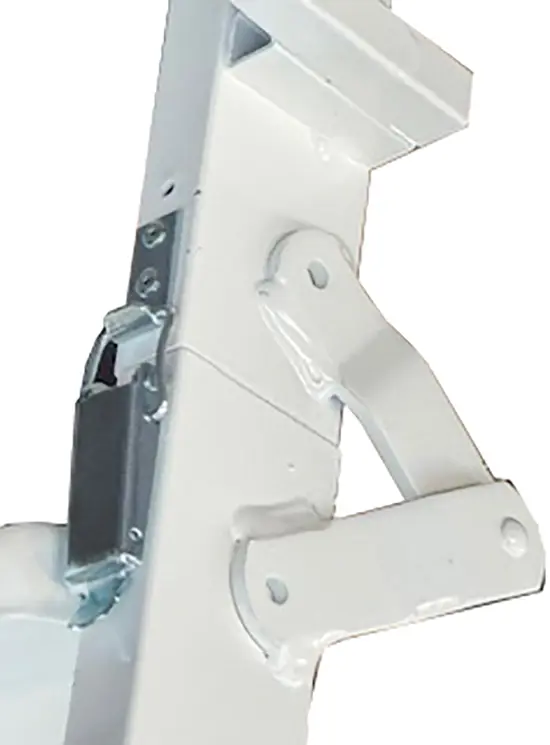

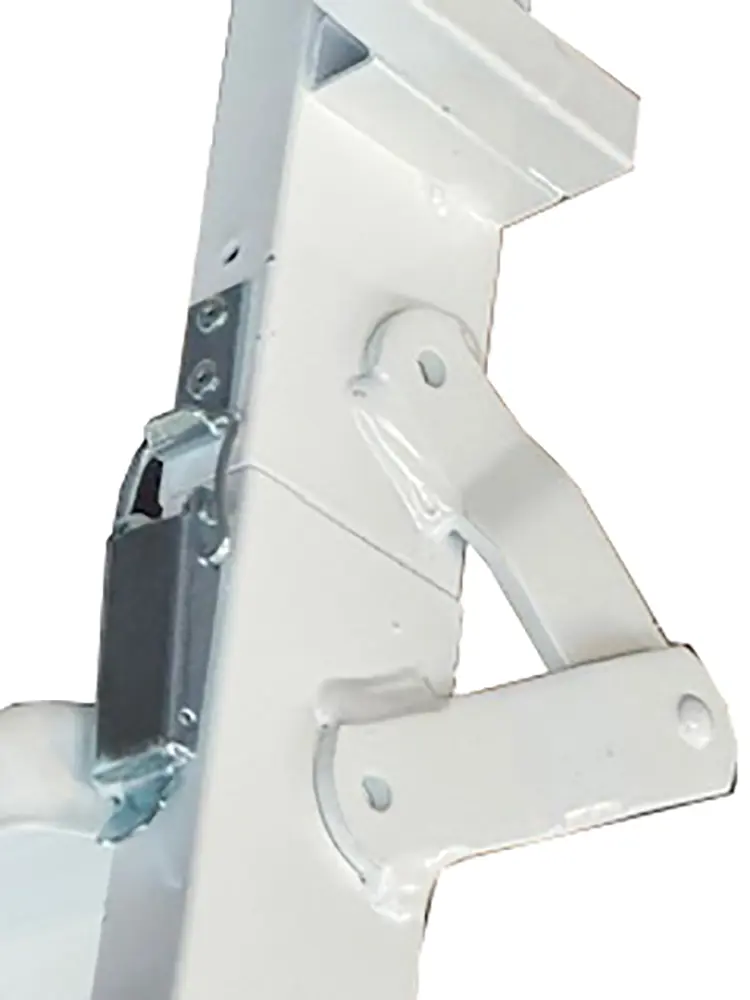

ARTICULÉ

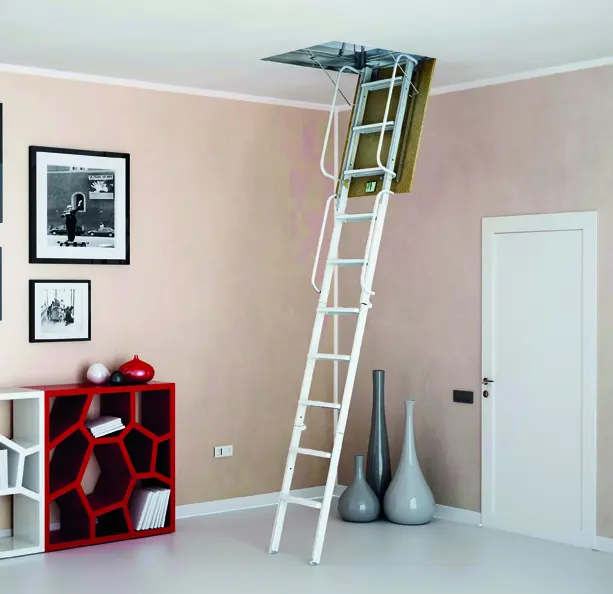

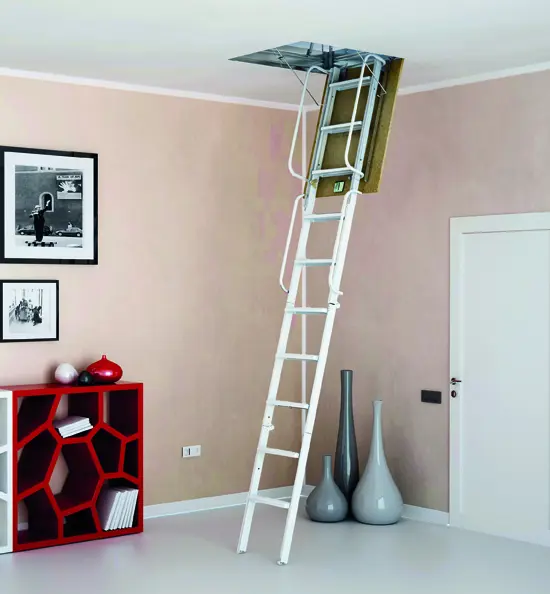

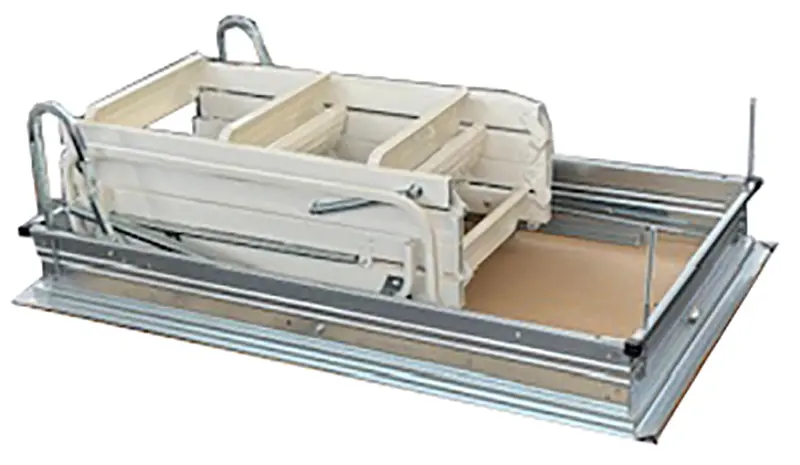

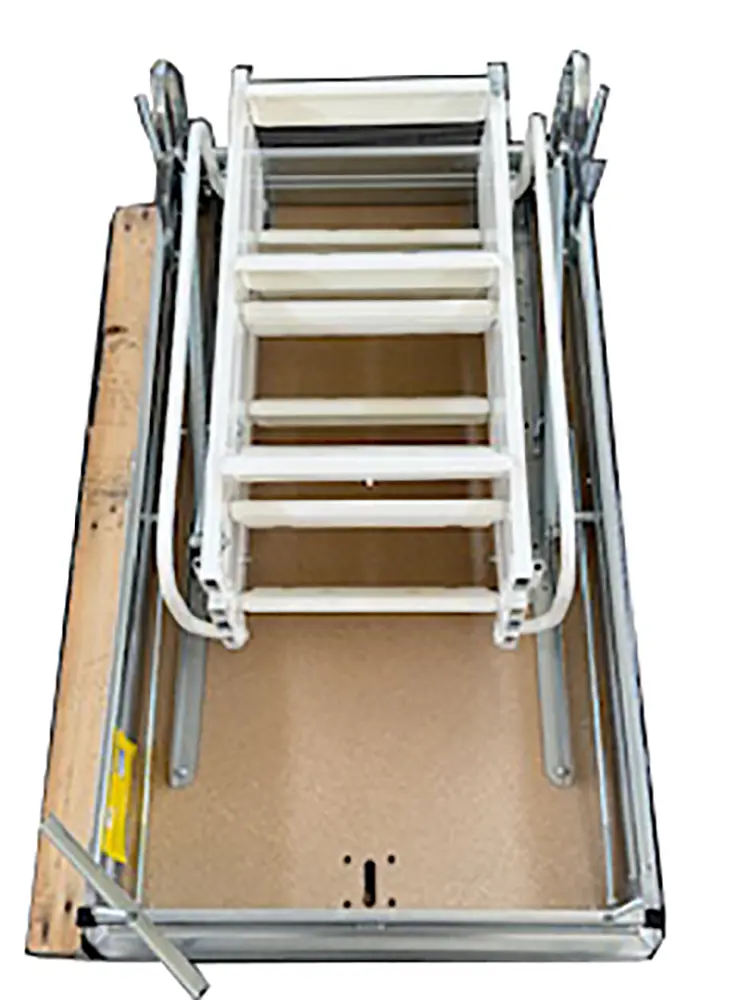

Escalier en acier galvanisé avec 10 marches qui serpente en 4 rampes.
L’échelle est indiquée à partir de 2,70 m jusqu’à une hauteur de plafond maximale de 3 m et pour une utilisation en intérieur. Pour les hauteurs inférieures à 2,65 m, une échelle spéciale doit être fabriquée.

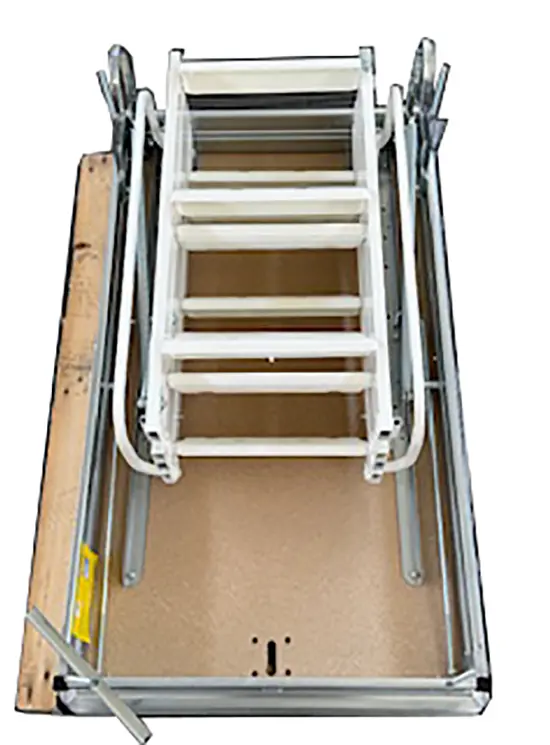

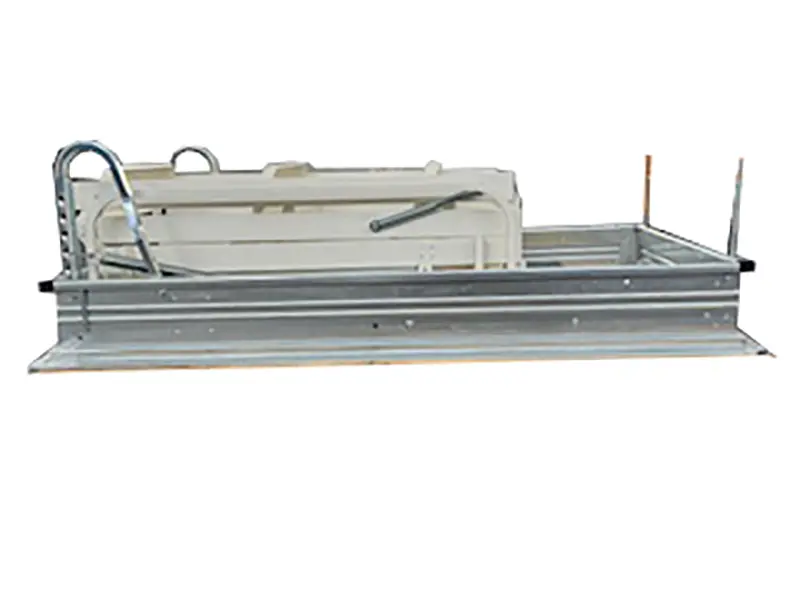

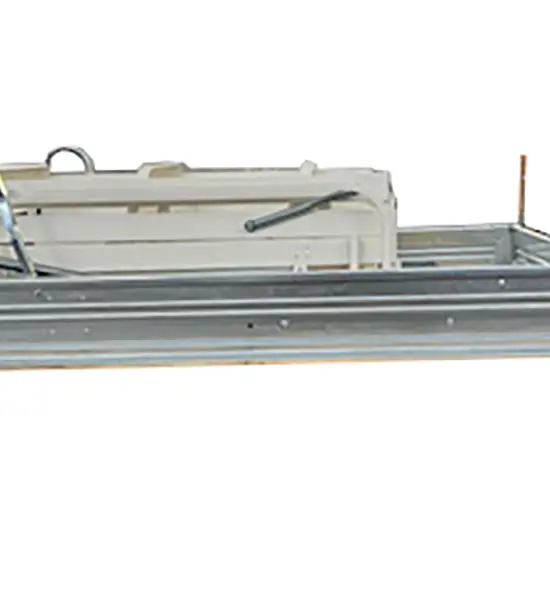

Escalier fermé epaisseur 32 cm.

Équipement standard et caractéristiques techniques :

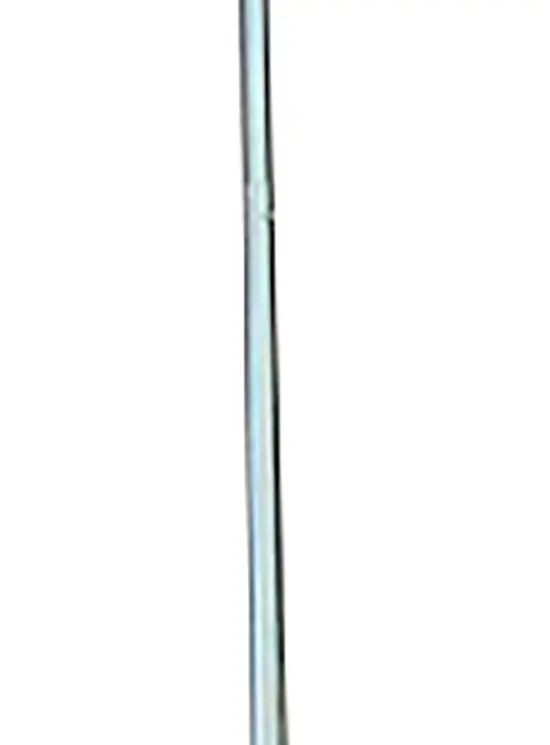

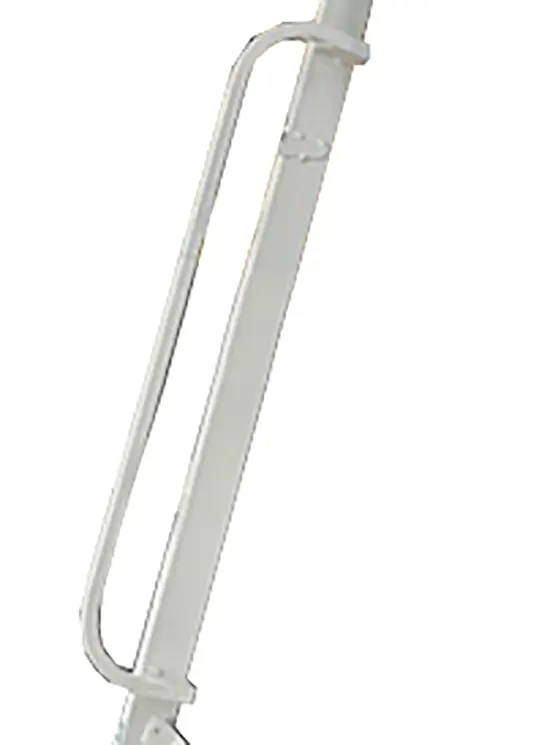

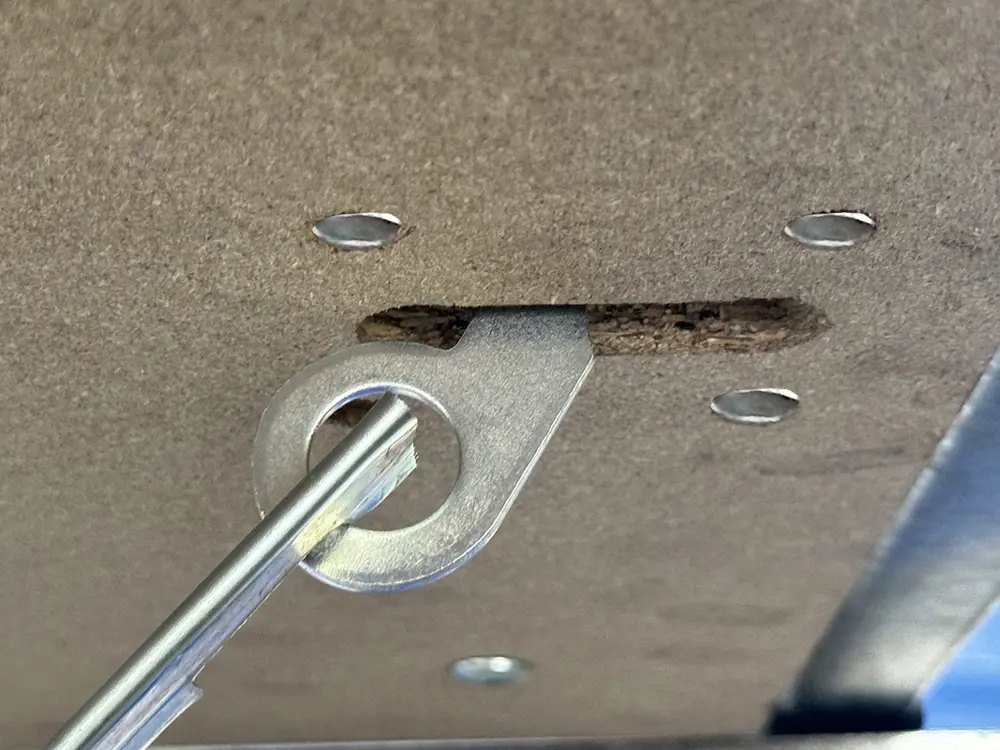

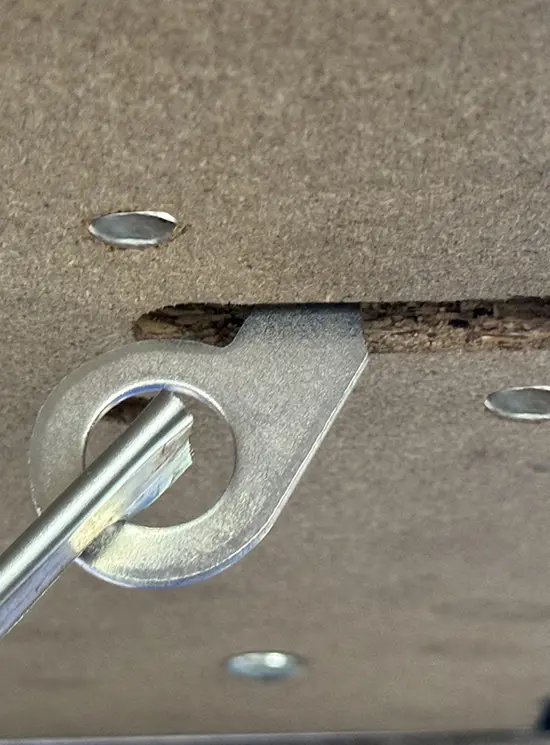

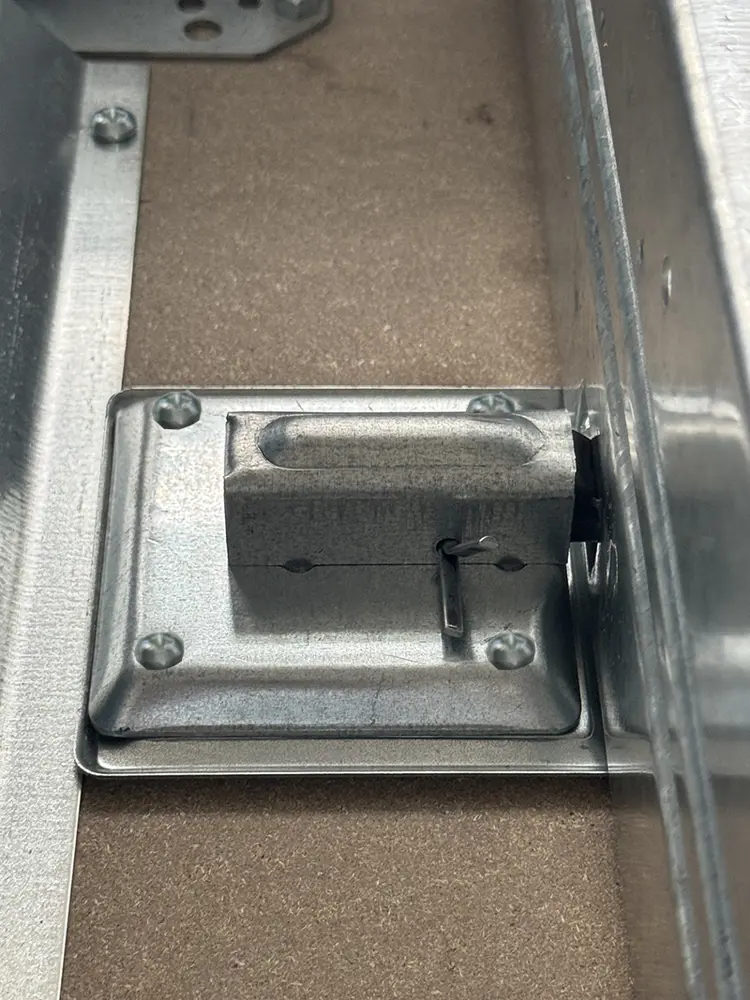

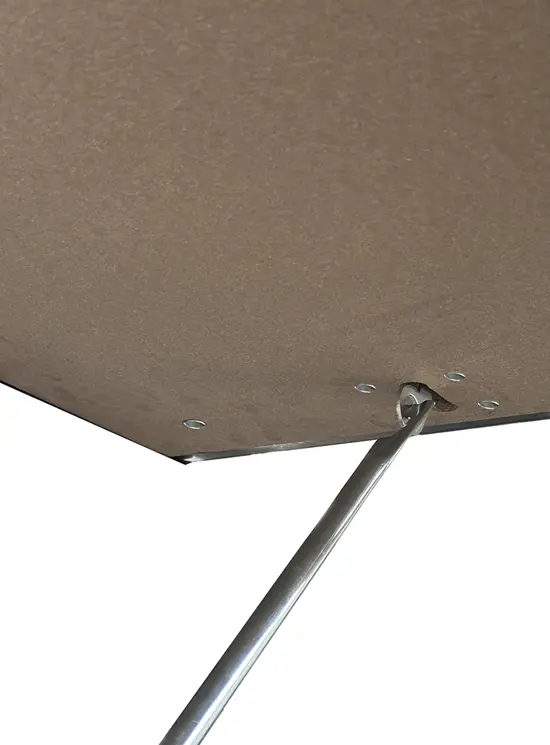

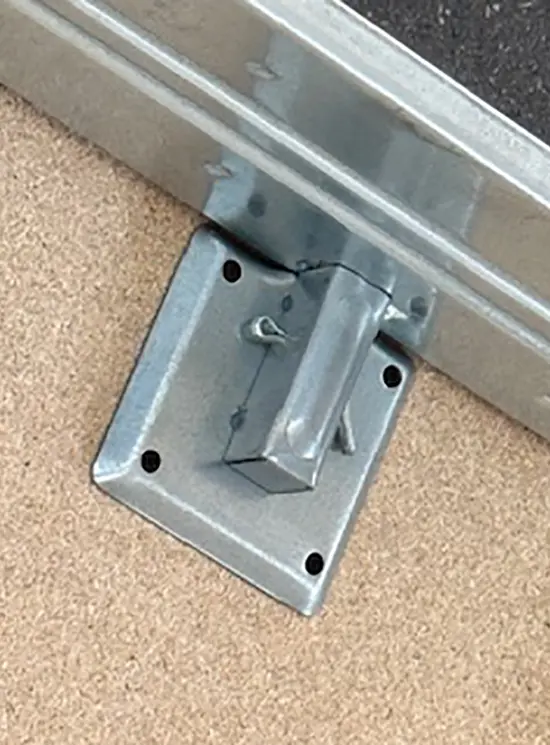

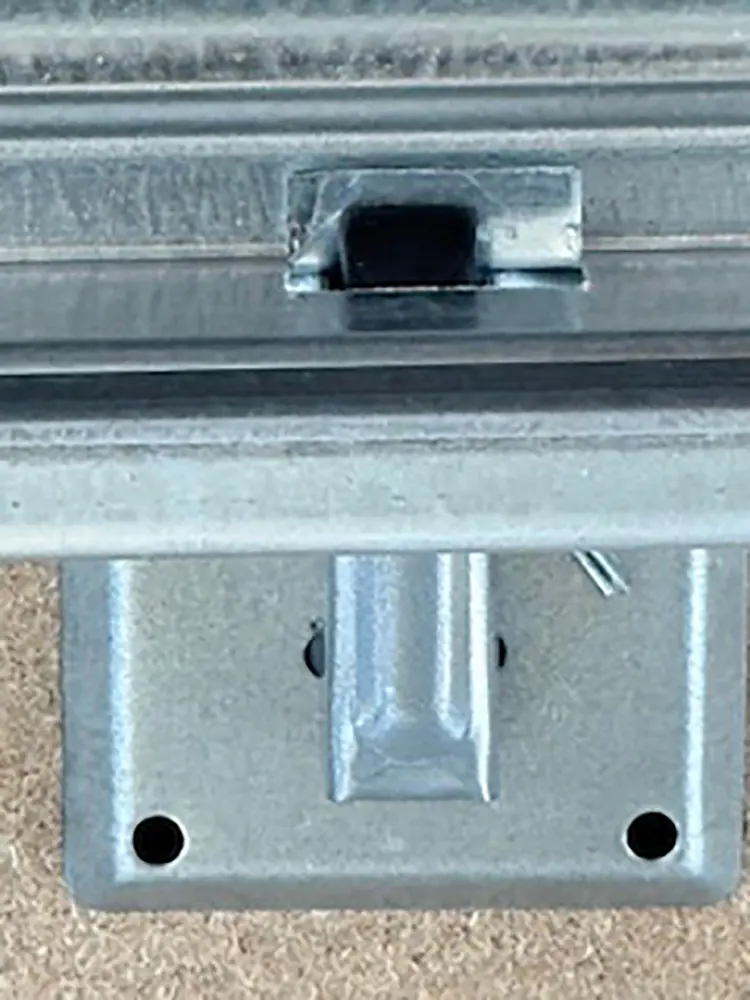

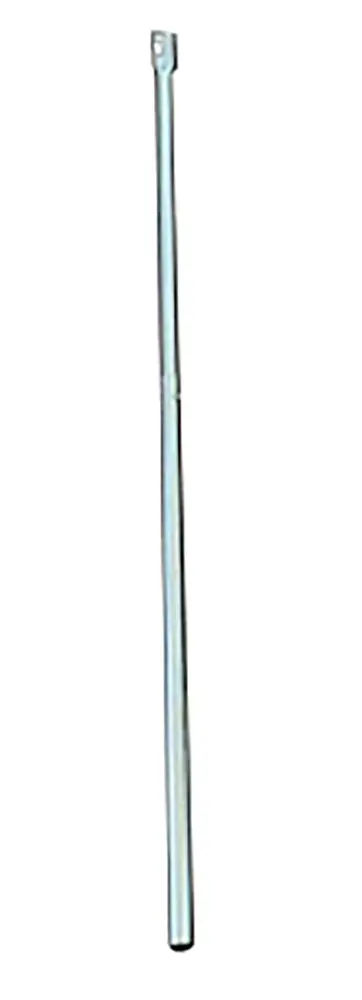

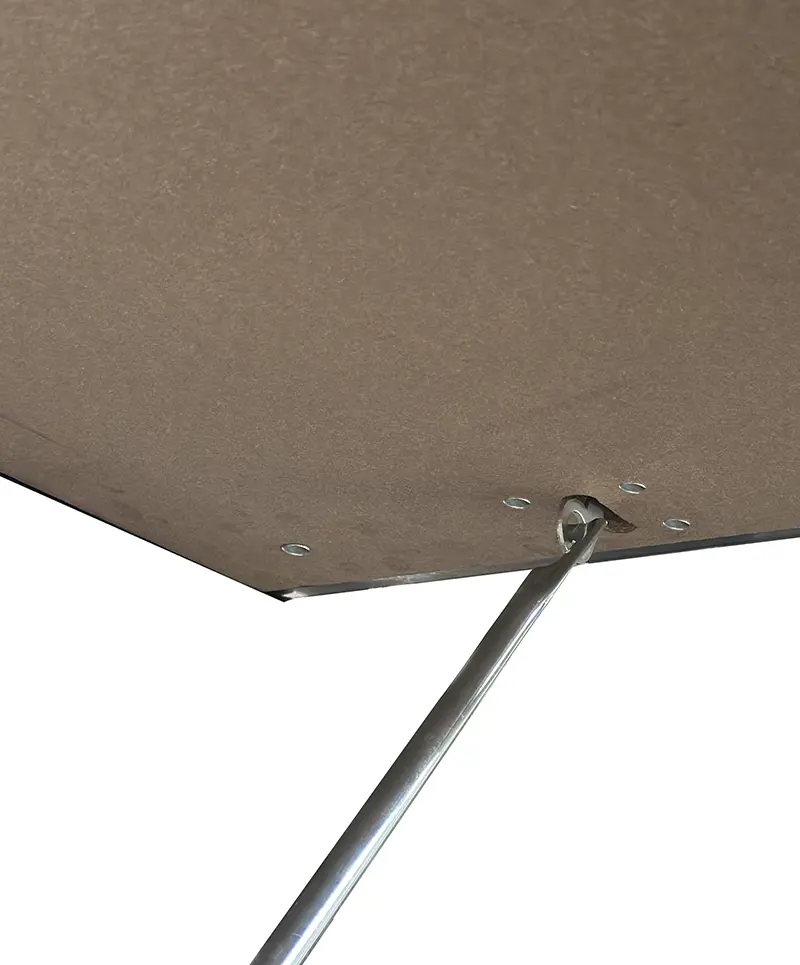

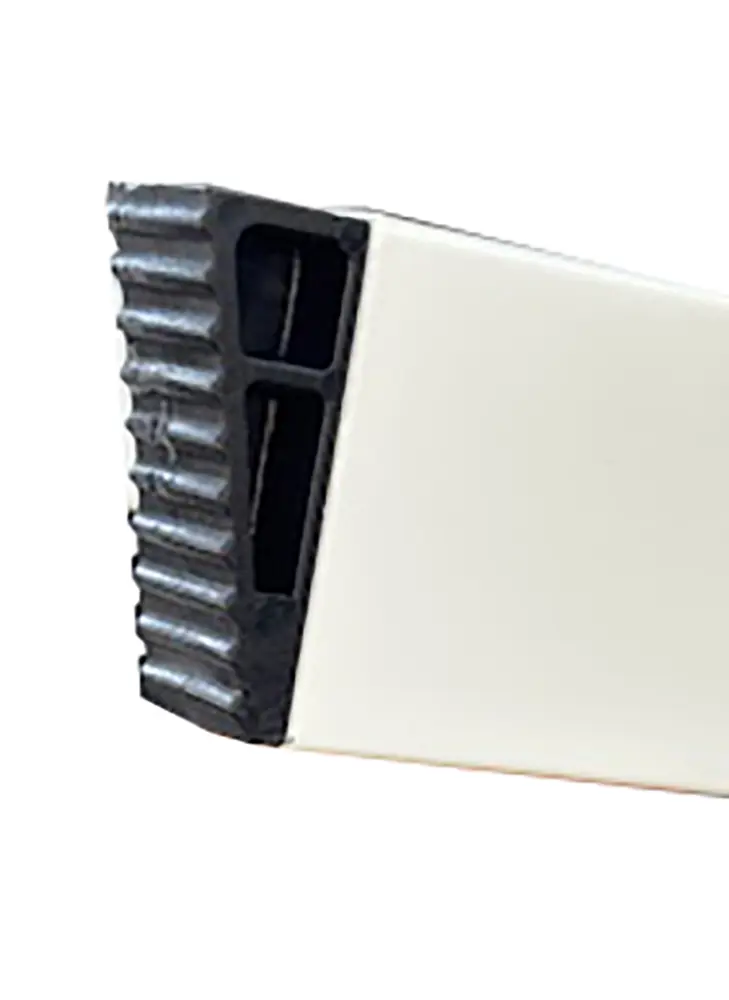

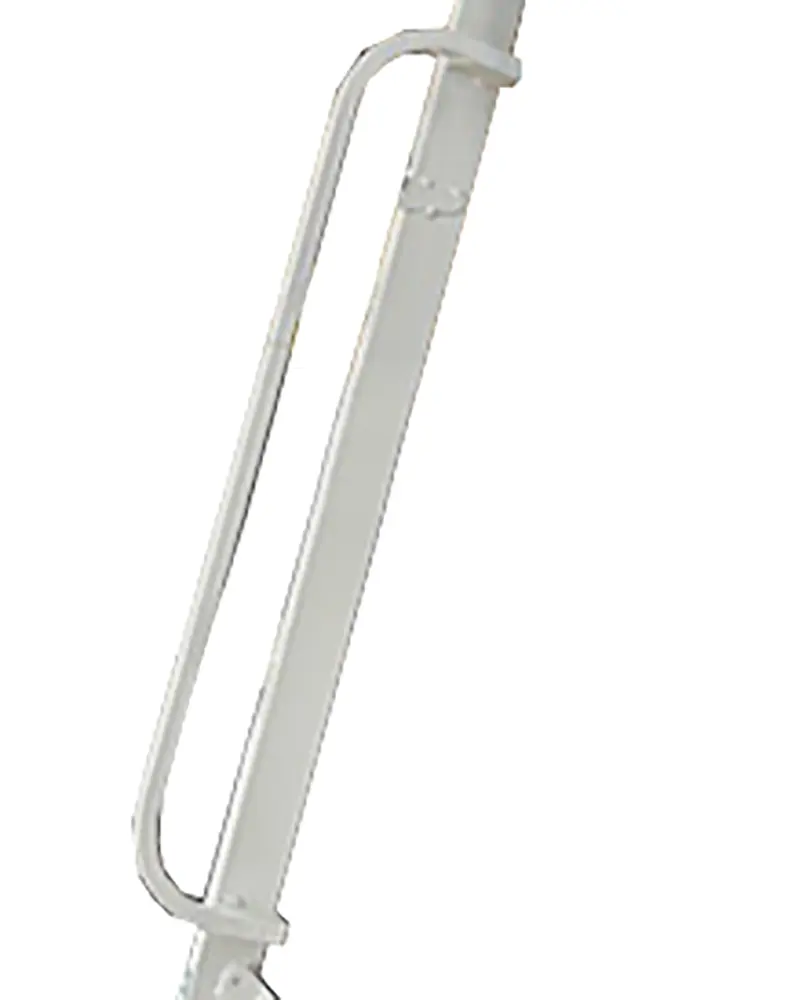

Main courante télescopique droite - Poignées d’atterrissage au sol - Tige d’ouverture télescopique - Serrure - Vis et supports de fixation prévus pour des épaisseurs de sol de 28 cm

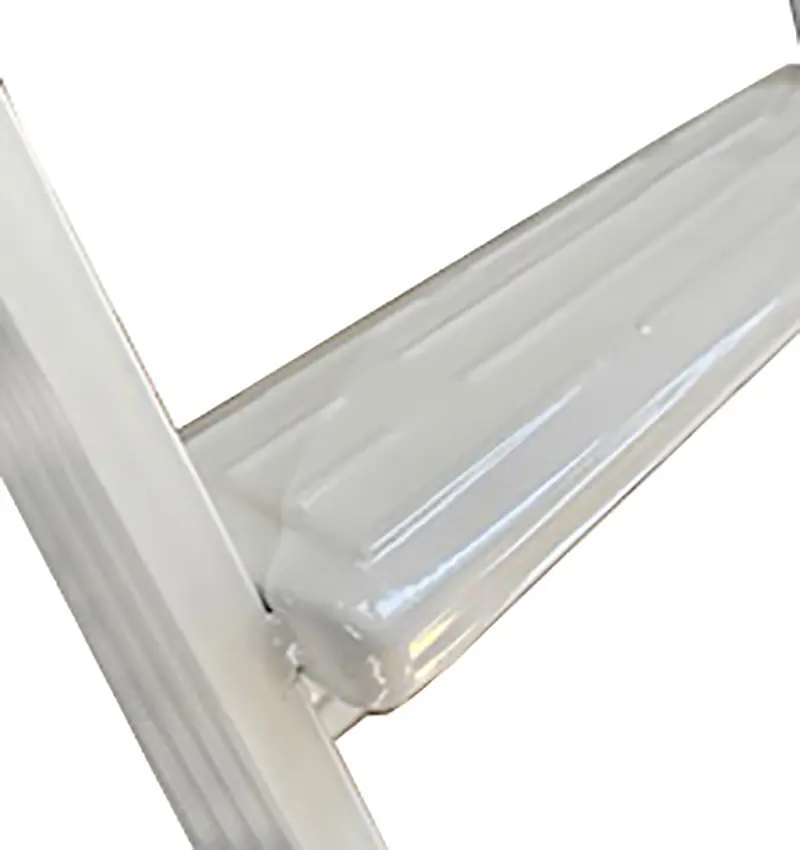

Inclinaison 65° - Cadre en tôle de 1,2 mm d’épaisseur - Trappe en aggloméré de 1er choix de 16 mm d’épaisseur - Marches de marche 10 cm - Pour dalles standard de 15 à 28 cm

Etiquettes et manuel d’utilisation et d’entretien
Emballage rétractable
Certificat d’essai selon la réglementation italienne

CARACTÉRISTIQUES TECHNIQUES (HAUTEUR MAXIMALE SOUS PLAFOND 3,0 m)

MESURES DE LA TRAPPE Cm	CODE	DESCRIPTION	MIDURE ESCALIER (largeurxprofondeur) Cm
50x90	SSNOD50X90	ÉCHELLE ARTICULÉE ESCAMOTABLE 50X90	25 x 10	BOUTIQUE	MOTIF PERSONNALISÉ 40 JOURS DÉLAI DE LIVRAISON
50x100	SSNOD50X100	ÉCHELLE ARTICULÉE ESCAMOTABLE 50X100	25 x 10	BOUTIQUE	MOTIF PERSONNALISÉ 40 JOURS DÉLAI DE LIVRAISON
70 x 90 millimètre	SSNOD70X90	ÉCHELLE ARTICULÉE ESCAMOTABLE 70X90	35x10	BOUTIQUE
70 x 100 millimètre	SSNOD70X100	ÉCHELLE ARTICULÉE ESCAMOTABLE 70X100	35x10	BOUTIQUE
70 x 110 millimètre	SSNOD70X110	ÉCHELLE ARTICULÉE ESCAMOTABLE 70X110	35x10	BOUTIQUE	MOTIF PERSONNALISÉ 40 JOURS DÉLAI DE LIVRAISON
70 x 120 millimètre	SSNOD70X120	ÉCHELLE ARTICULÉE ESCAMOTABLE 70X120	35x10	BOUTIQUE
70 x 130 millimètre	SSNOD70X130	ÉCHELLE ARTICULÉE ESCAMOTABLE 70X130	35x10	BOUTIQUE

Pour les tailles inférieures à 3,0 m, il suffit de couper l’excédent de tartre.

N.B. Il est strictement interdit de modifier les escaliers sans autorisation. Les escaliers ne doivent pas être murés.

D’autres tailles sont disponibles en téléchargeant la fiche technique « SNODABILE HIGH » mais ne sont pas prêtes à être livrées.

RÈGLEMENT

TOUTES LES ÉCHELLES ESCAMOTABLES DE CETTE SECTION SONT CONSTRUITES CONFORMÉMENT À LA NORME EUROPÉENNE UNIEN14975:2007
ILS ONT ÉTÉ SOUMIS À DES TESTS D’ÉCOULEMENT PAR UN BUREAU TECHNIQUE RECONNU
LE CYCLE DE TRAITEMENT DE GALVANISATION ALCALINE STATIQUE EST SANS CYANURE NI CHROME HEXAVALENT
LES PANNEAUX EN BOIS RÉPONDENT AUX EXIGENCES IMPOSÉES PAR LES NORMES INTERNATIONALES

N.B. : NOUS NE PRODUISONS PAS D’ÉCHELLES AVEC DES TRAPPES SUR MESURE, LES TAILLES DISPONIBLES NE SONT QUE CELLES INDIQUÉES.

Pour les escaliers d’une hauteur particulière supérieure à 3 m, demandez un devis en tenant compte de ce qui suit :

De 3,01 m à 3,50 m, la trappe ne peut mesurer que 70x120 ou 70x130 cm
De 3,51 m à 4,20 m, la trappe ne peut être que de 70x130
Livraison environ 40 jours ouvrables
Nous ne fournissons pas d’échelles de plus de 4,20 m
