Elevador Lift Profesional. Elevador de fachada para mudanza o materiales de construccion

Altura máxima 23,80 m
Warranty 1 year
It shows the validity of the guarantee in years
Flow 200 kg
It shows the maximum weight capacity of a product
Compliant D.Leg. 81/08
All our products conforms to the standads in force
CE
CE mark
Adecuado para uso profesional

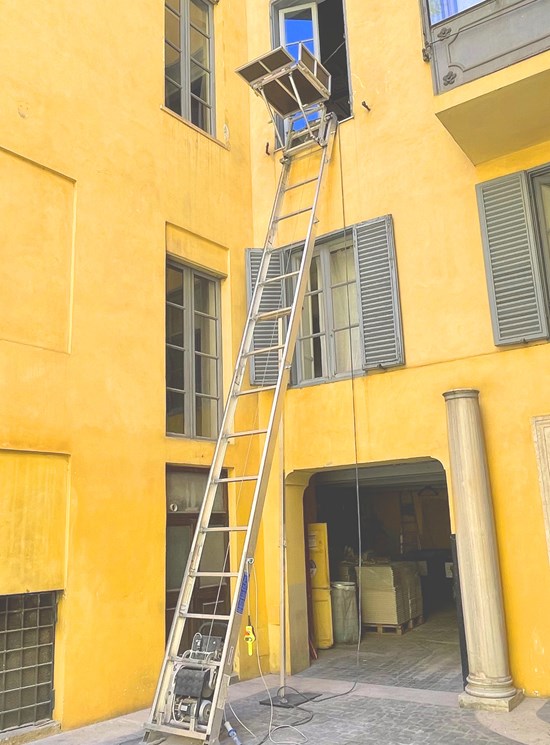

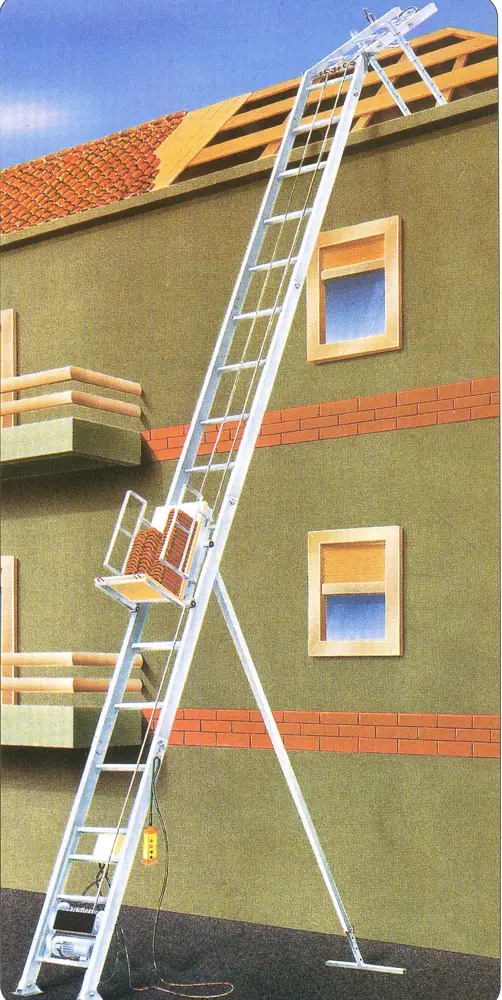

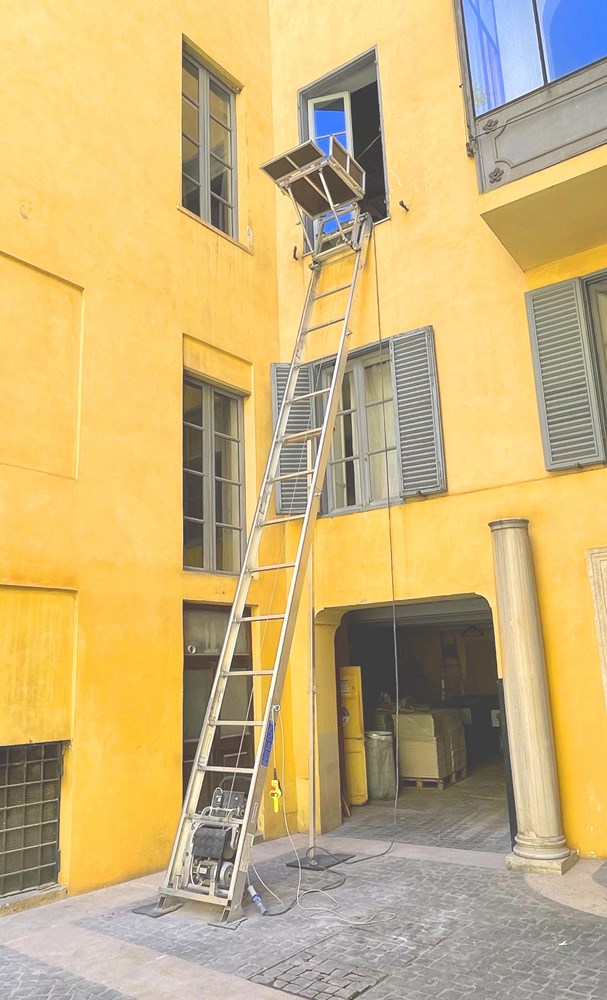

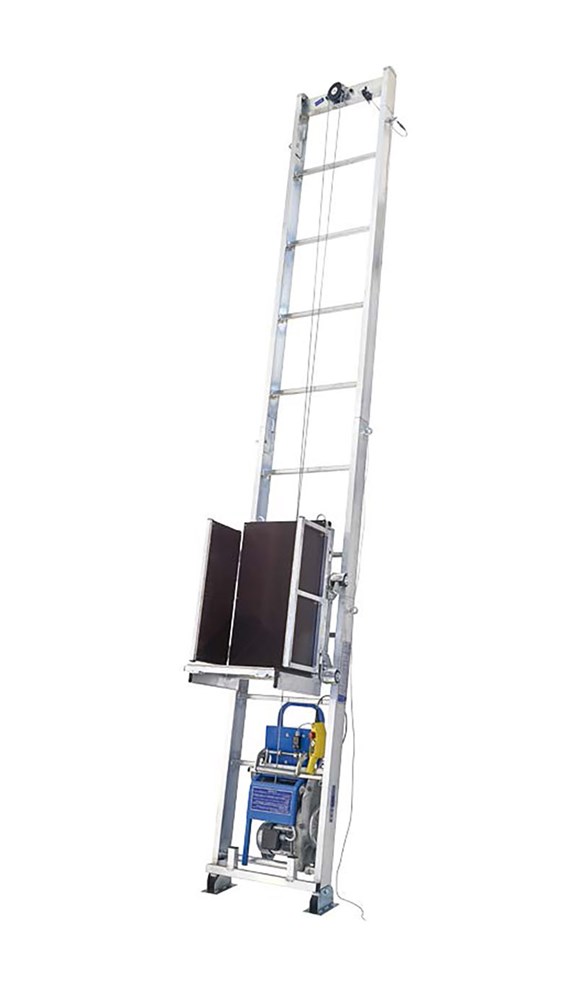

Elevador de fachada para mudanzas o materiales de construcción

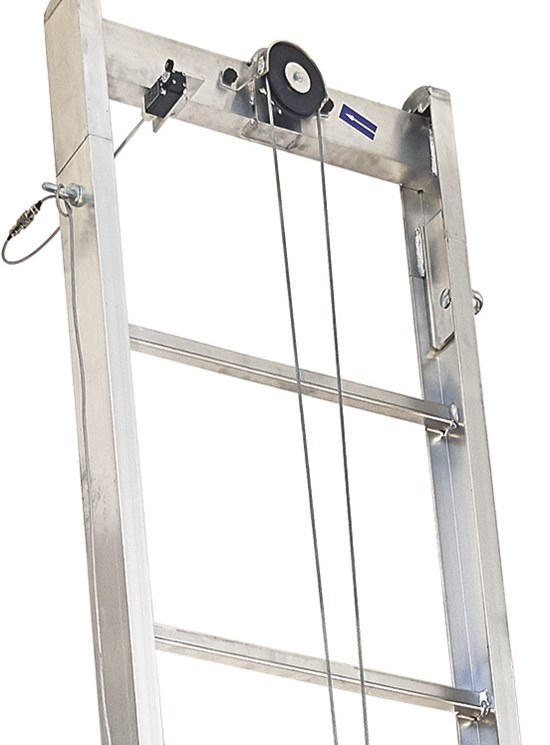

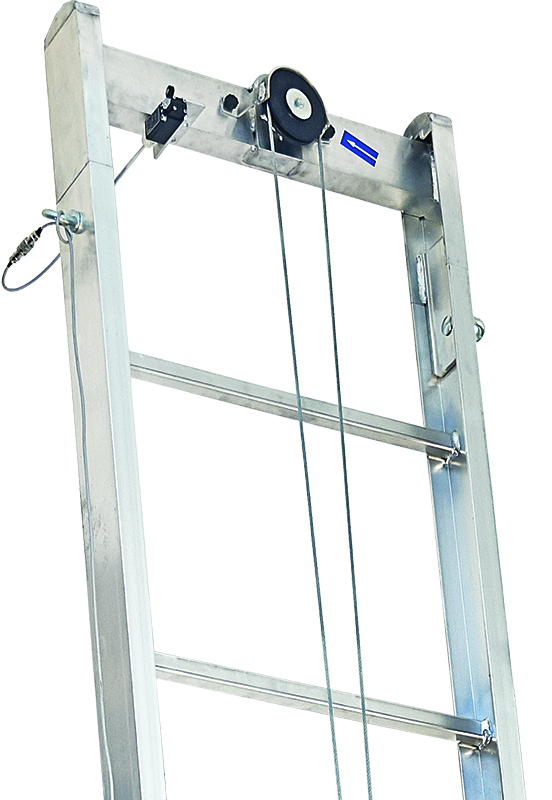

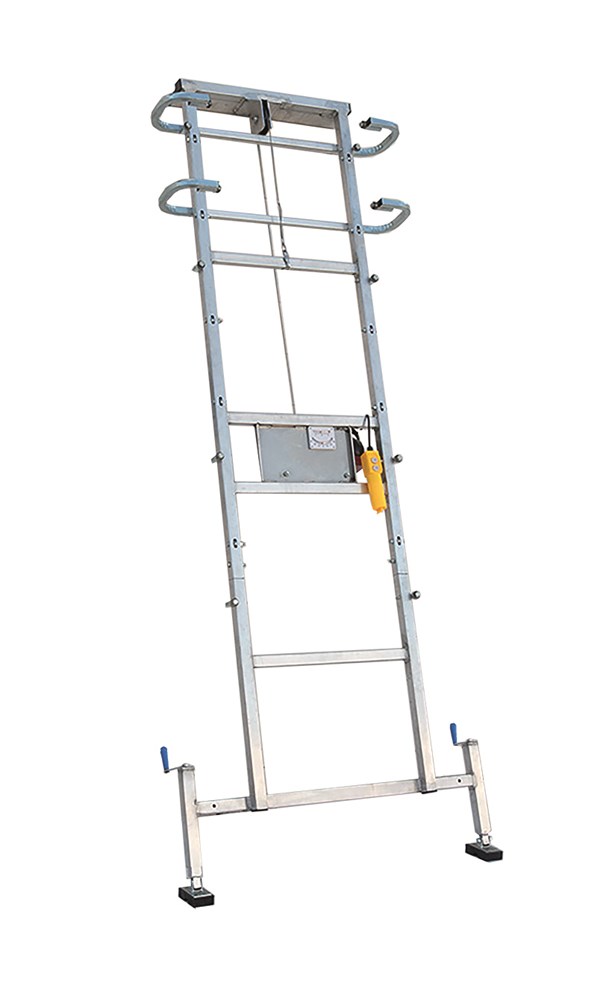

La estructura consta de un elemento de base que soporta la unidad de elevación, elementos intermedios disponibles con longitudes iguales a 0,5, 1,0 y 2,0 m en número suficiente para alcanzar la altura deseada (desarrollo máximo igual a 24 m) y un elemento terminal de apoyo equipado con la cuerda de elevación del carro y la polea de retorno.

El elemento terminal puede ser lineal o curvo, regulable de 25 ° a 45 ° para facilitar la descarga del material levantado.

Los elementos individuales intermedios están fabricados íntegramente en aluminio y constan de dos perfiles en "C" conectados entre sí mediante tubos cuadrados colocados a una distancia  de 500 mm.

La unión entre los distintos elementos se realiza mediante pernos y cáncamos así como fijaciones de refuerzo que se instalan en el extremo inferior de cada elemento.

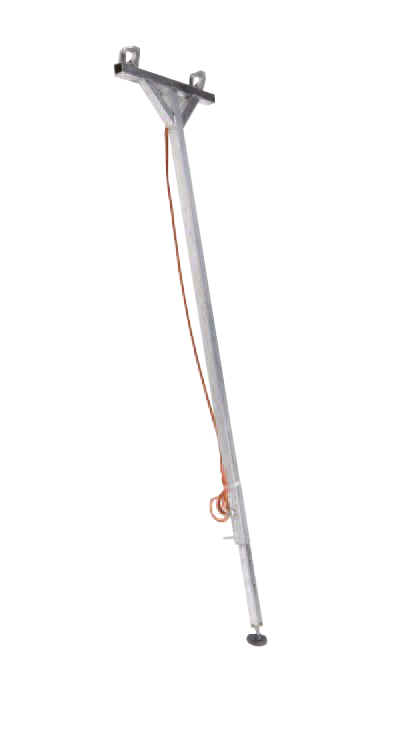

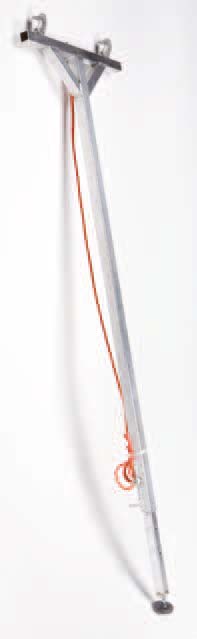

Una vez que la estructura del elevador ha alcanzado los 8 m de extensión, se debe reforzar con barras de sección telescópicas.

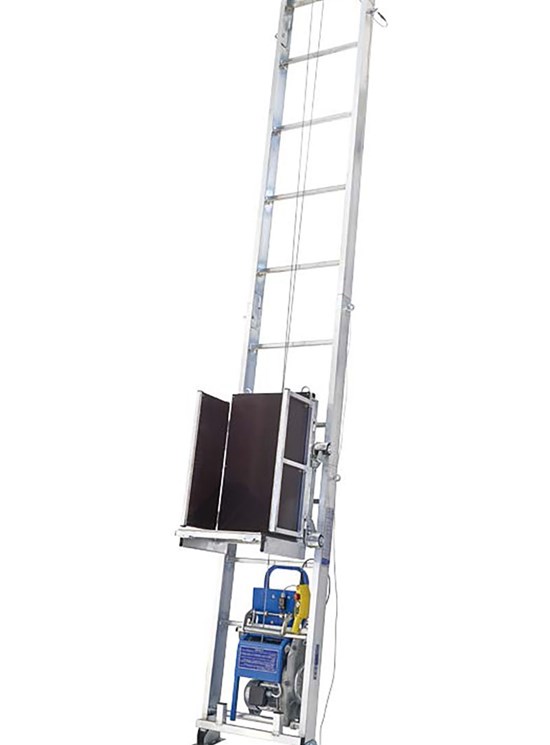

El carro está formado por una base montada sobre ruedas que le permiten desplazarse por la estructura a lo largo de sus perfiles en "C" conformado por los elementos intermedios.

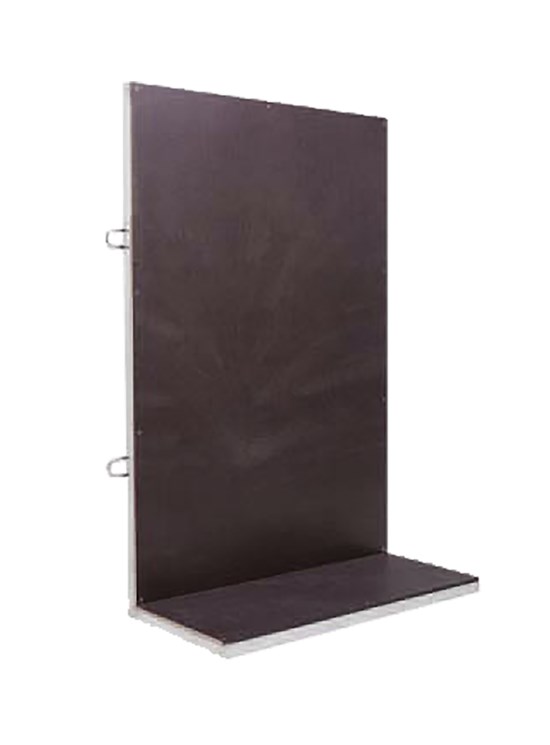

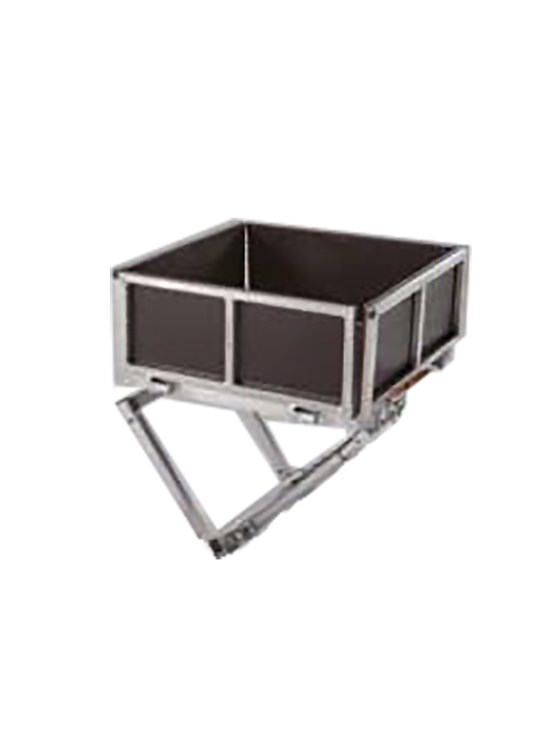

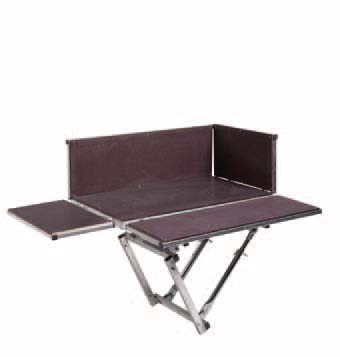

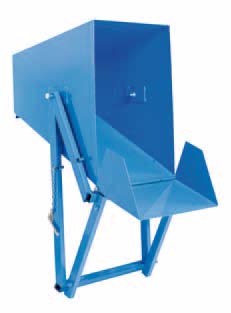

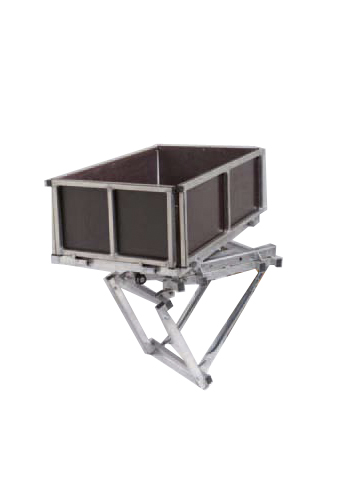

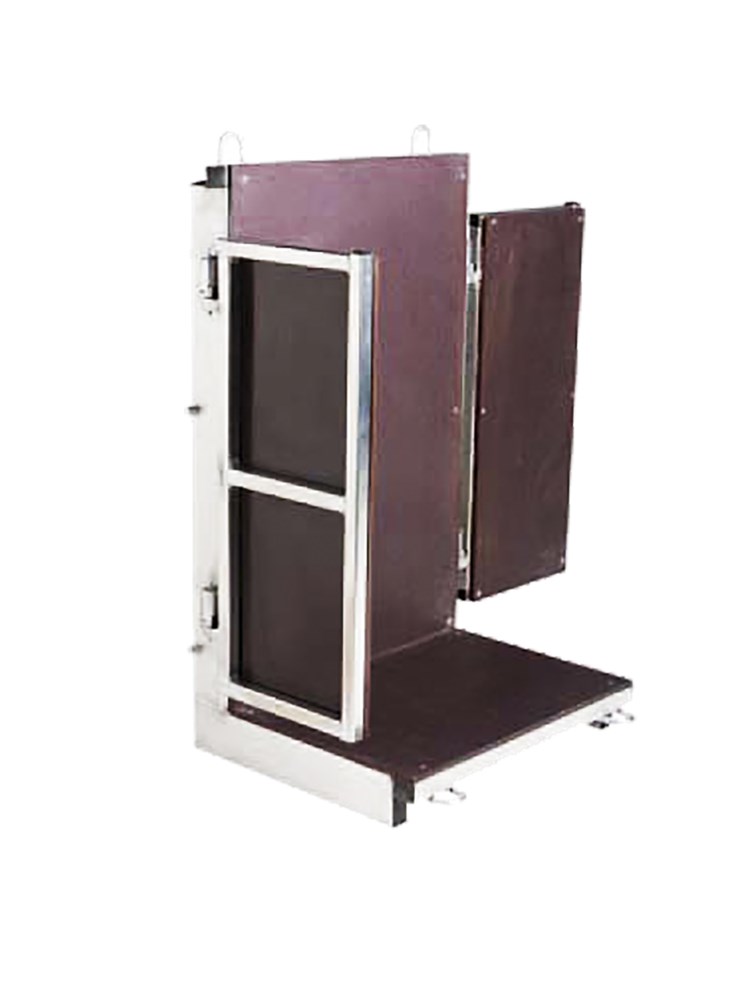

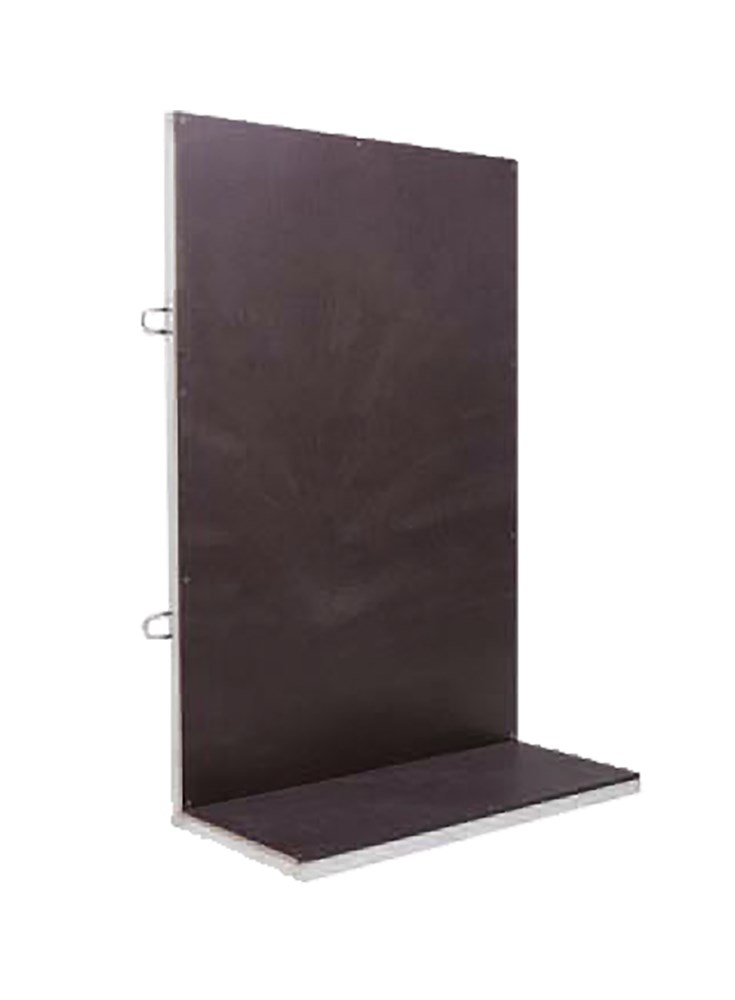

Sobre él se monta el accesorio adecuado al tipo de material a levantar.

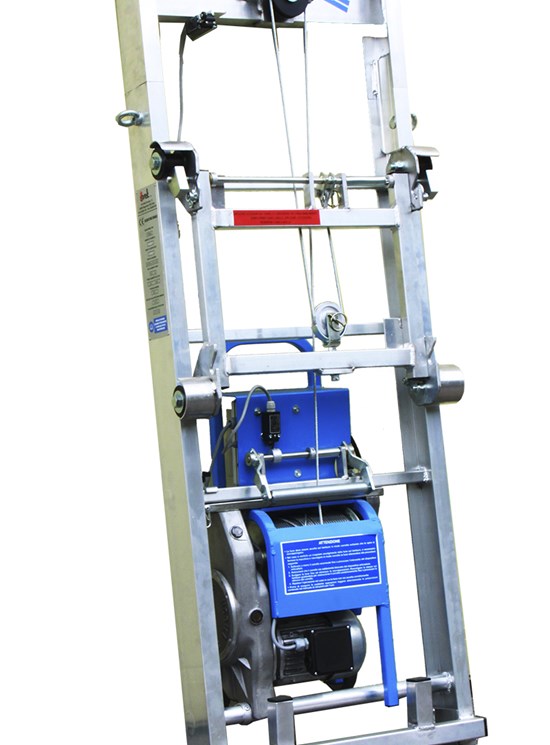

La unidad de elevación consta de un motor eléctrico autofrenante monofásico de 1,1 kW, de engranajes helicoidales y tambor de enrollado de cable equipado con bridas laterales (Φ cable = 6 mm).

El panel eléctrico y el panel de control del elevador también están montados en el elemento base.

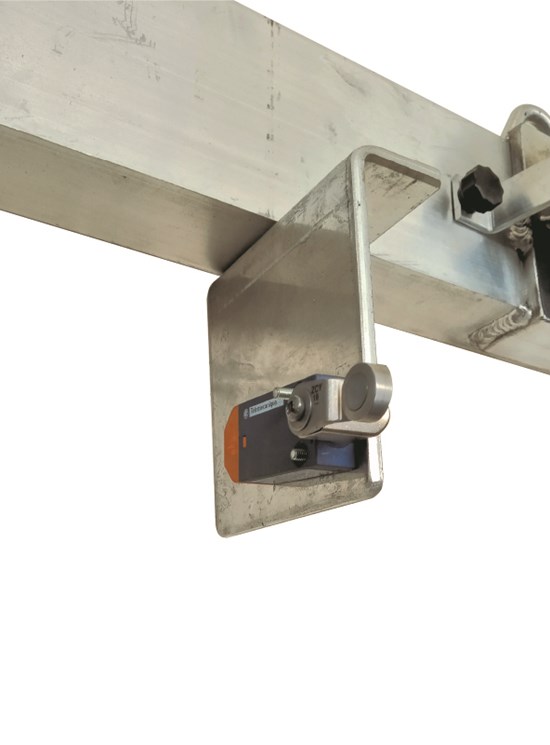

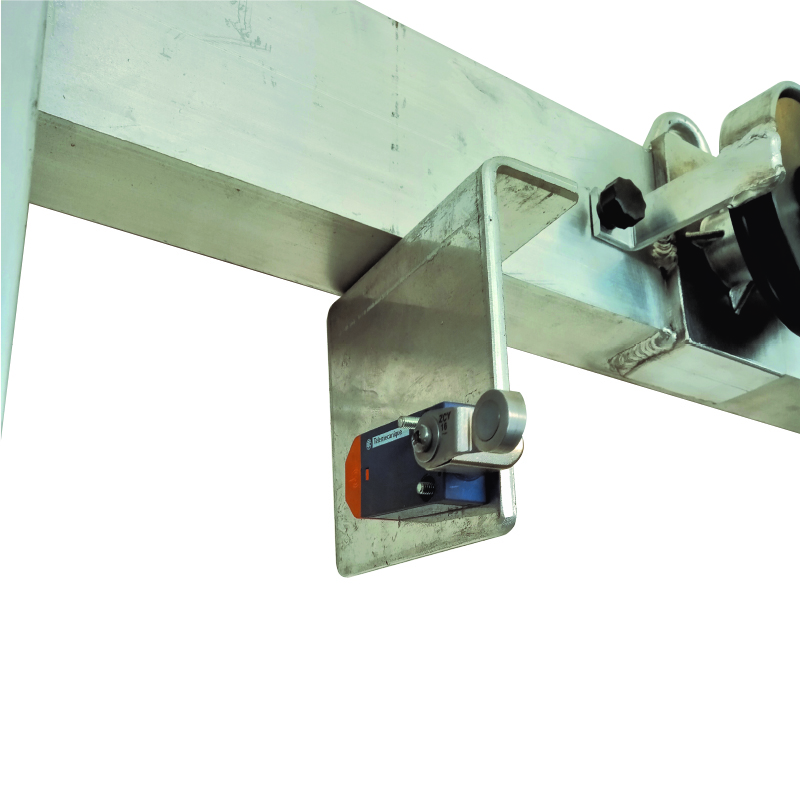

Los dispositivos de parada fijos y los interruptores de límite eléctricos se instalan en los extremos inferior y superior de recorrido del elevador (principio y final de carrera).

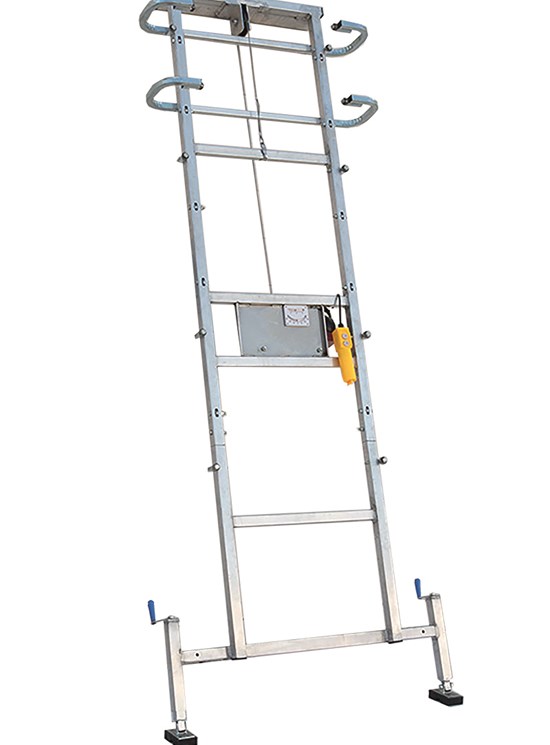

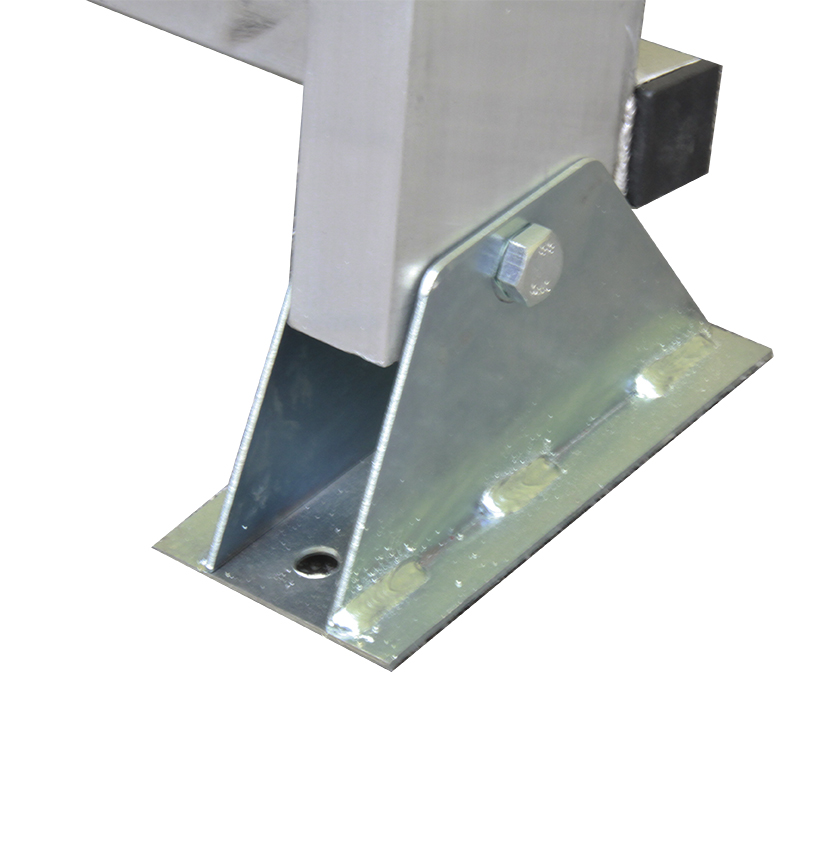

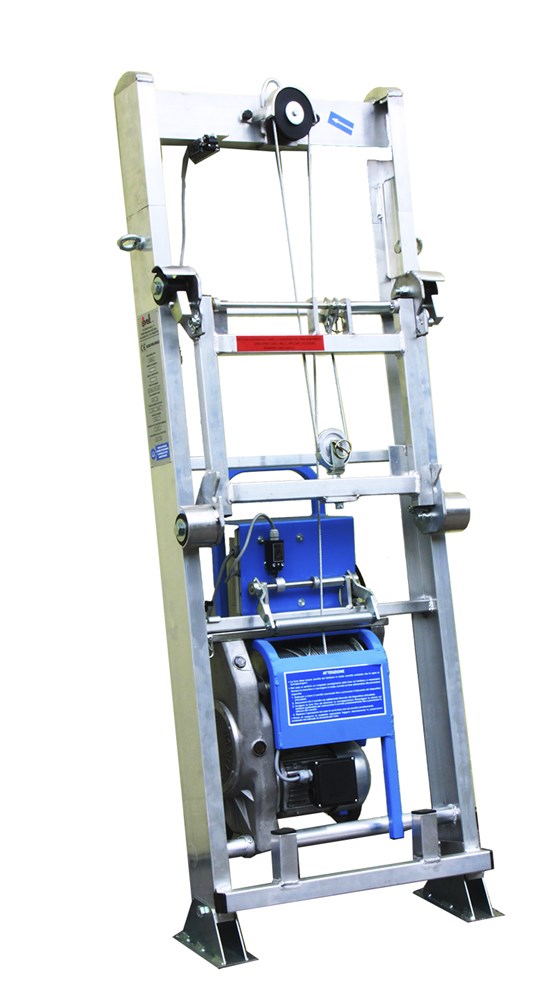

Elemento de la  base
Longitud útil 1.490 mm
Ancho 662 mm
Peso 10.6 daN

EQUIPADO CON NUEVO EQUIPO SIEMENS DE 3 VELOCIDADES’:
1) 200 Kg de capacidad= 34 m / minuto
2) 150 Kg de capacidad = 38 m / minuto
3) 120 Kg de capacidad = 40 m / minuto

Cuanto más ligera sea la carga, más rápida será la elevación.

Equipado con bloqueo por sobrecarga

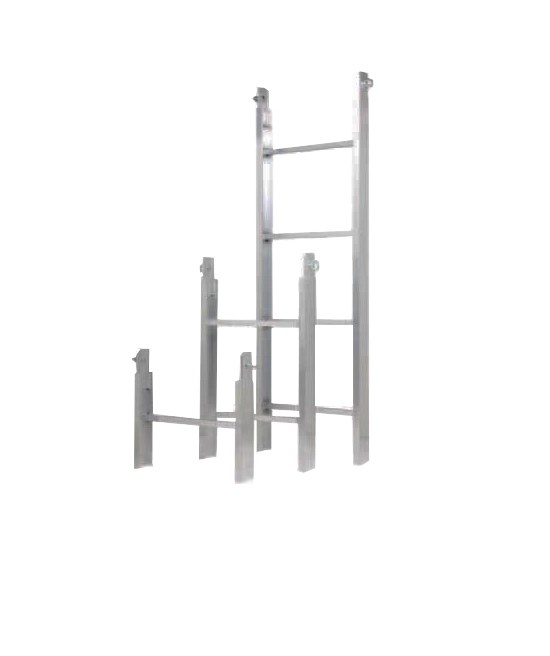

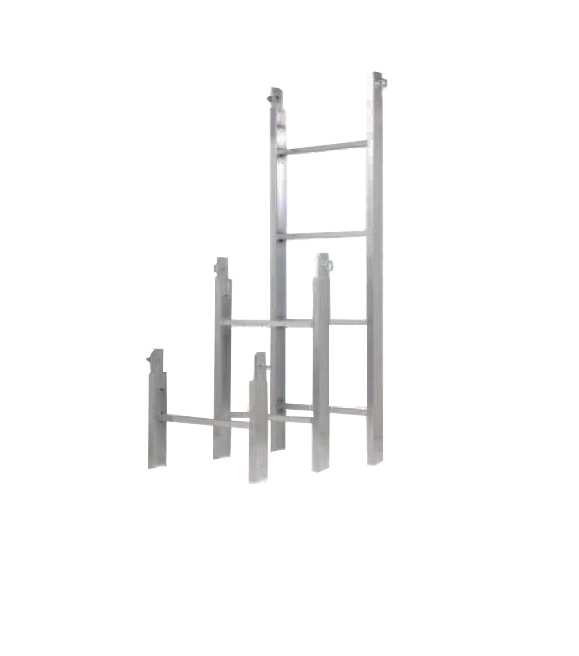

Elementos intermedios
Longitud útil 500 / 1000 / 2000 mm
Anchura 662 mm
Peso 4.0 / 7.0 / 12 daN

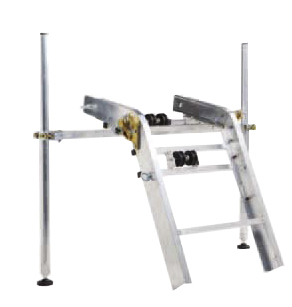

Elemento terminal
Longitud útil 260 mm
Anchura 662 mm
Peso 5.5 daN

Curva ajustable
Anchura 662 mm
Peso 12.4 daN
Intervalregulable del ángulo de desembarco 25° ÷ 45°

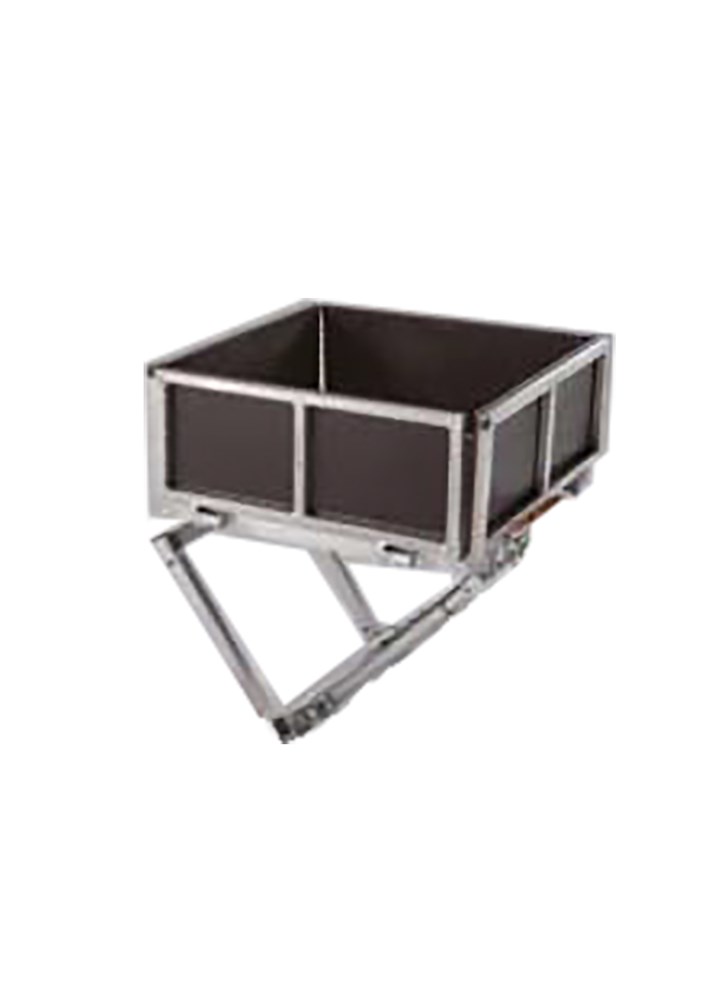

Carro elevador
Largo 580 mm
Ancho 702 mm
Peso 13.9 daN

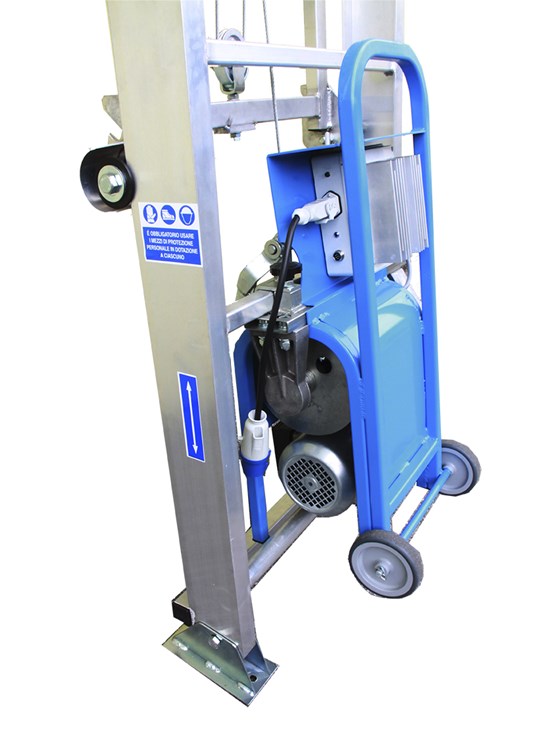

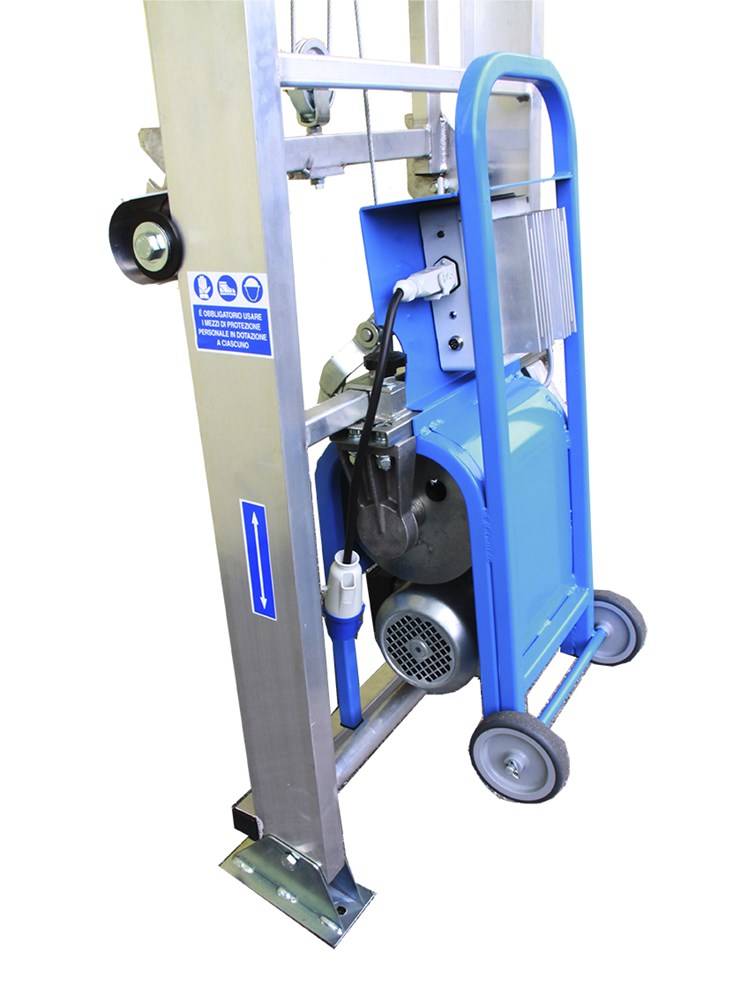

Grupo de elevación
  • Motor eléctrico
  • Monofásico autofrenante - 1.1 KW
  • Reductir de engranajes helicoidales y ejes paralelos
  • Tambor de cuerda
  • Espiral acanalado p = 6 mm; R = 3mm
  • Diámetro del cable de elevación: Ø = 6 mm

Comandos

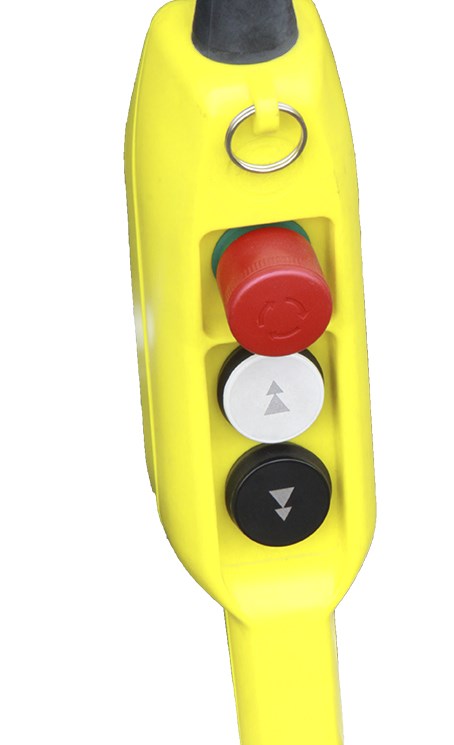

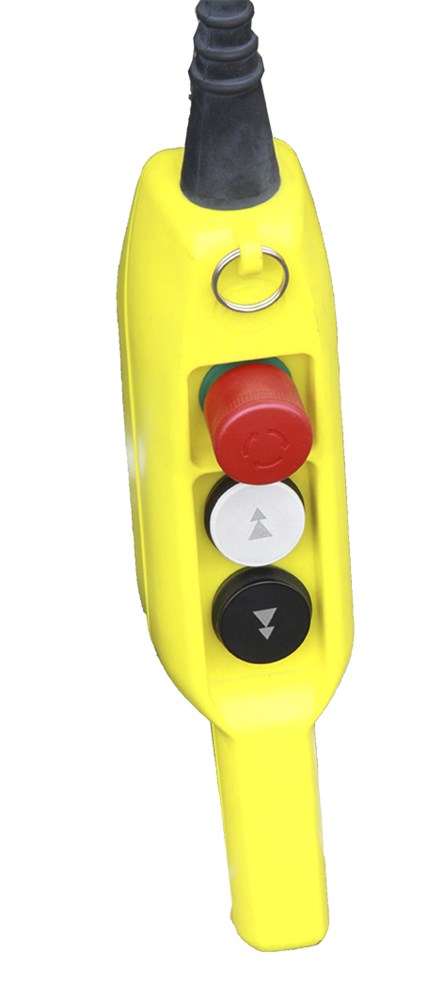

Se trata de un panel de control portátil con un cable de 2 m conectado a la centralita.
Cuenta con los siguientes comandos:

  • Botón verde: (marcado con una I): enciende el panel de control;
  • Botón de ascenso : (de color gris y con una flecha señalando hacia arriba);
  • Botón de descenso (de color gris y con una flecha señalando hacia abajo);
  • Botón de parada de energencia (de color rojo).

Capacidad
El elevador tiene una capacdad variable, con una capacidad máxima de 200 kg cunado el ángulo de inclinación es de 75º y la longitud no supera los 12 m

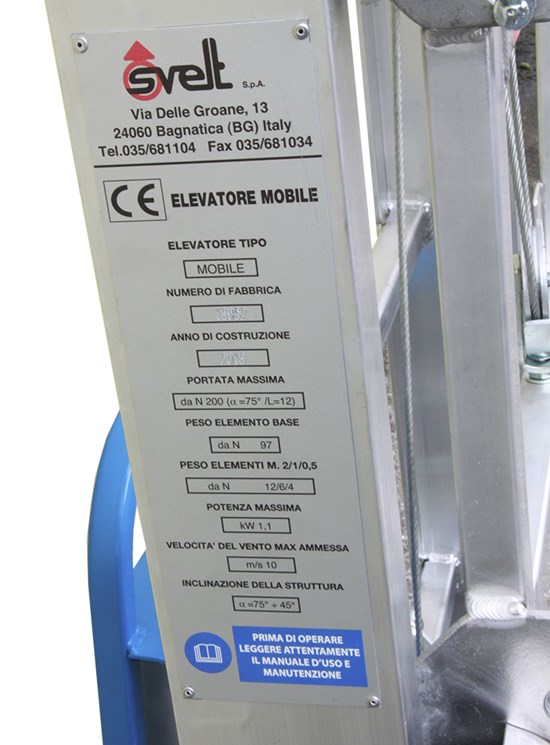

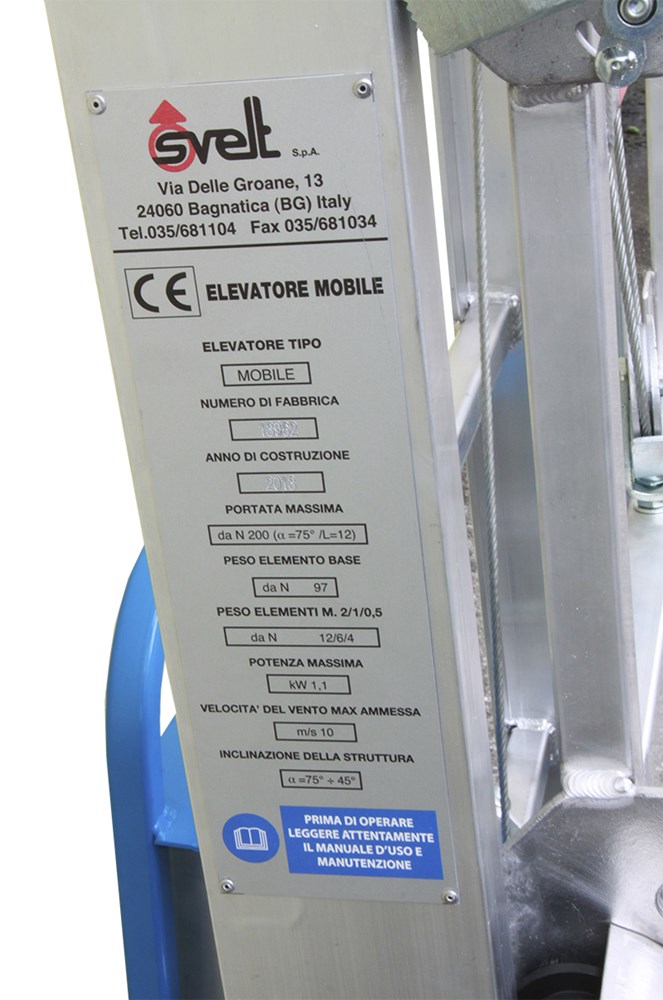

El diagrama de la capacidad se encuentra en una tabla ubicada en el perfil en "C" del elemento base.

Límite de uso
El elevador puede utilizarse en las condiciones ambientales proporcionadas por el fabricantes o con una velocidad de viento no superior a 10 m / seg.
