Pasarelas para tejados y tejados

A medida

Indicates the possibility of requesting compliance of the product with the European Technical Standard for access to machinery

It shows the validity of the guarantee in years

All our products conforms to the standads in force

It is shown on products which conform to the European Standard on welding

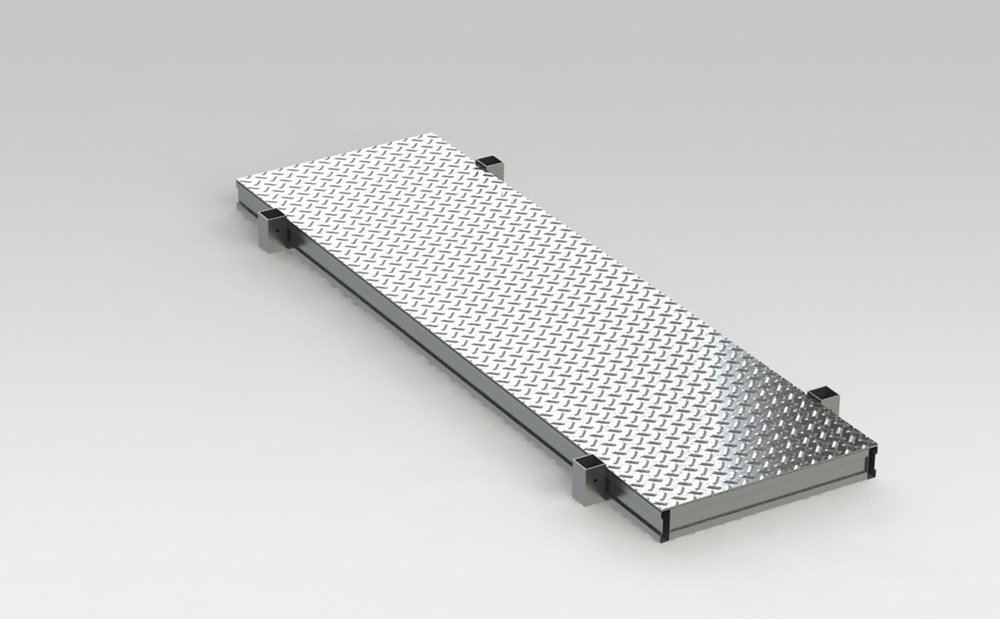

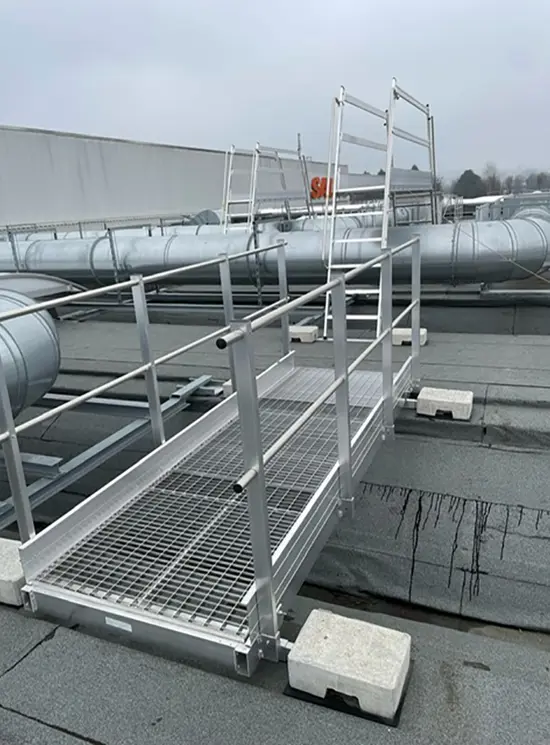

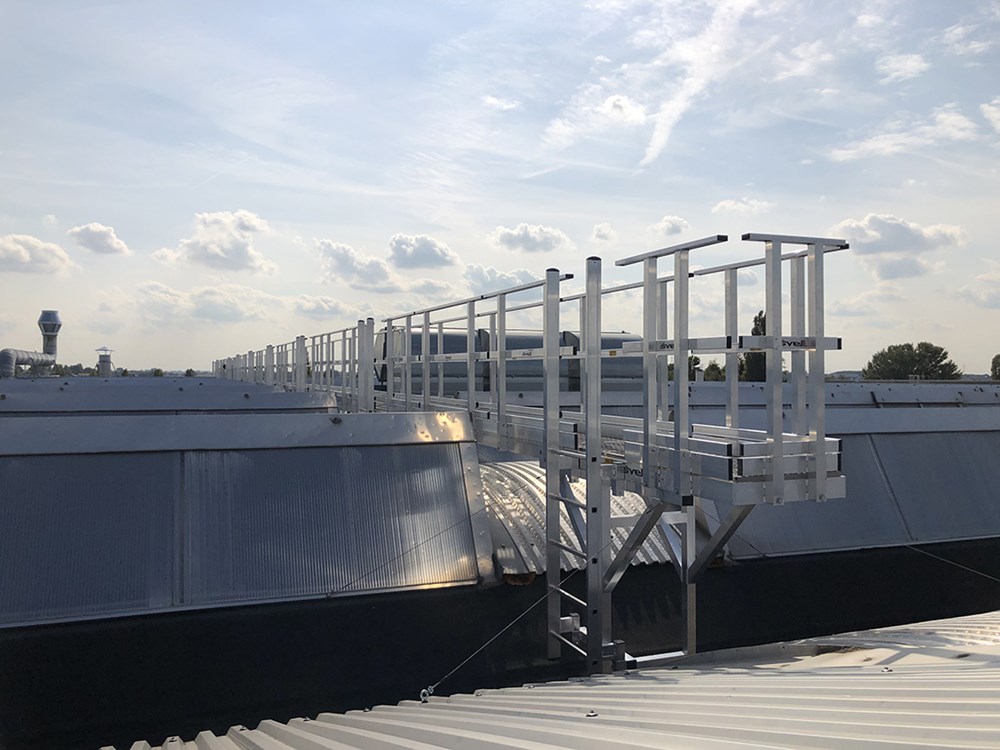

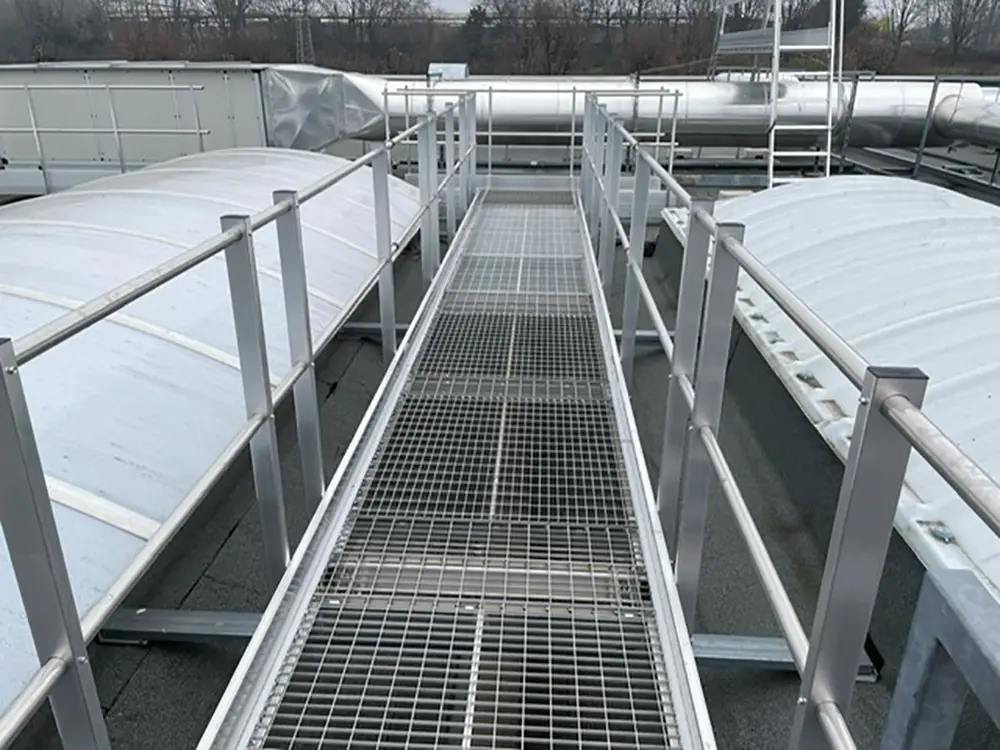

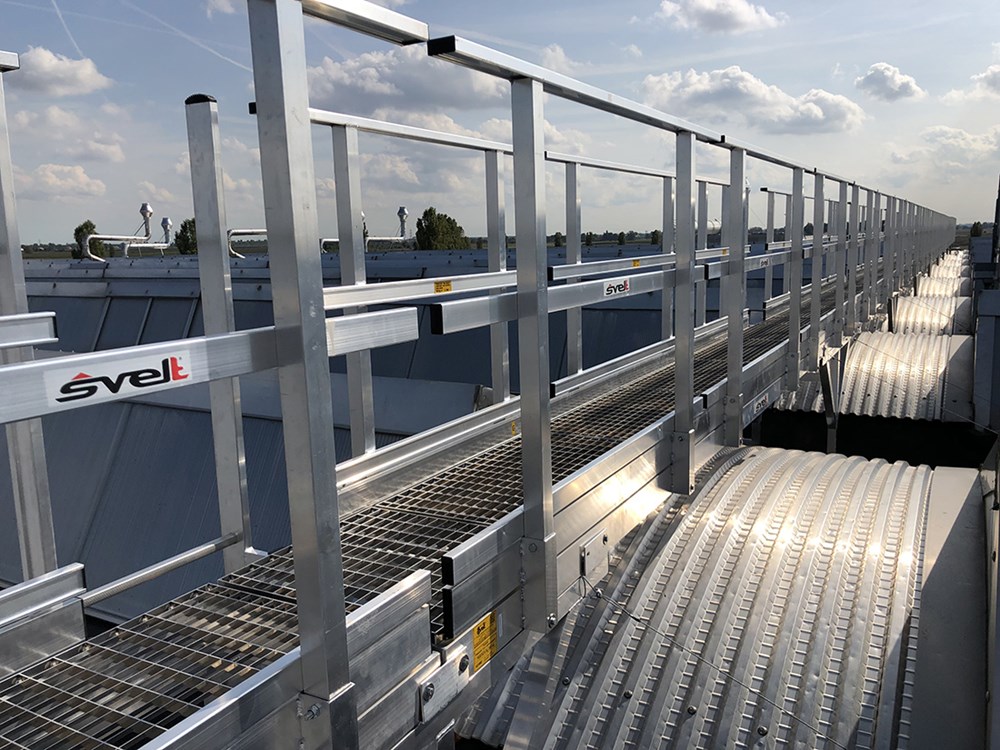

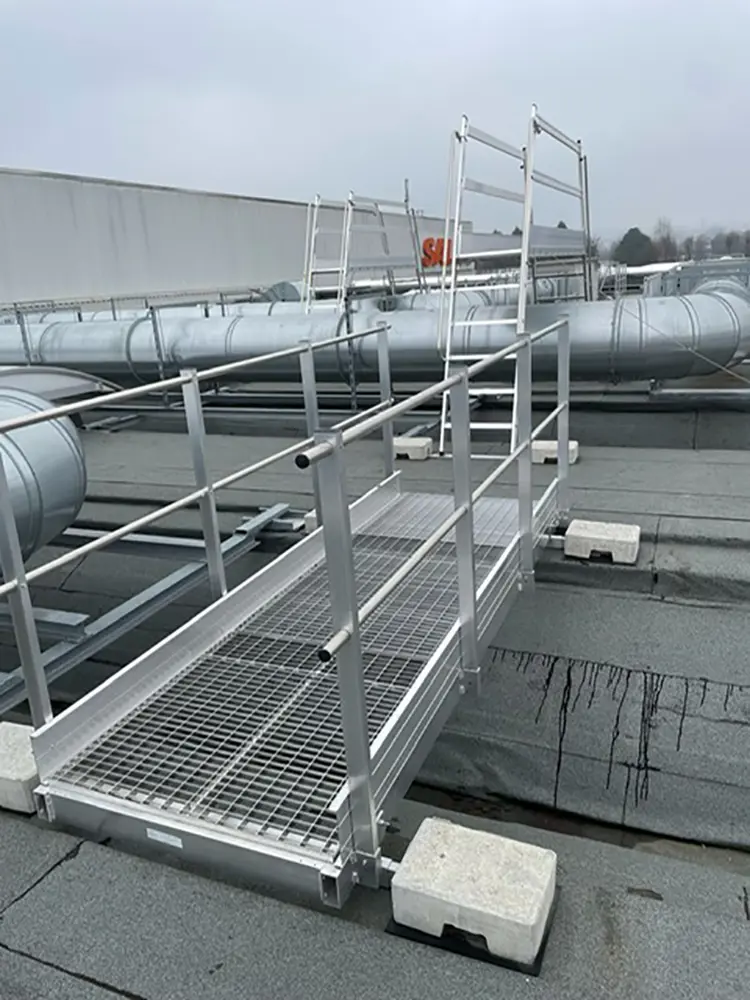

Pasarelas modulares de aluminio que se montarán en la parte superior de tejados o maquinaria

Los NUEVOS pasillos modulares de aluminio Svelt permiten asegurar el
pasadizos en tejados frágiles o resbaladizos y para superar tejados de cobertizos.

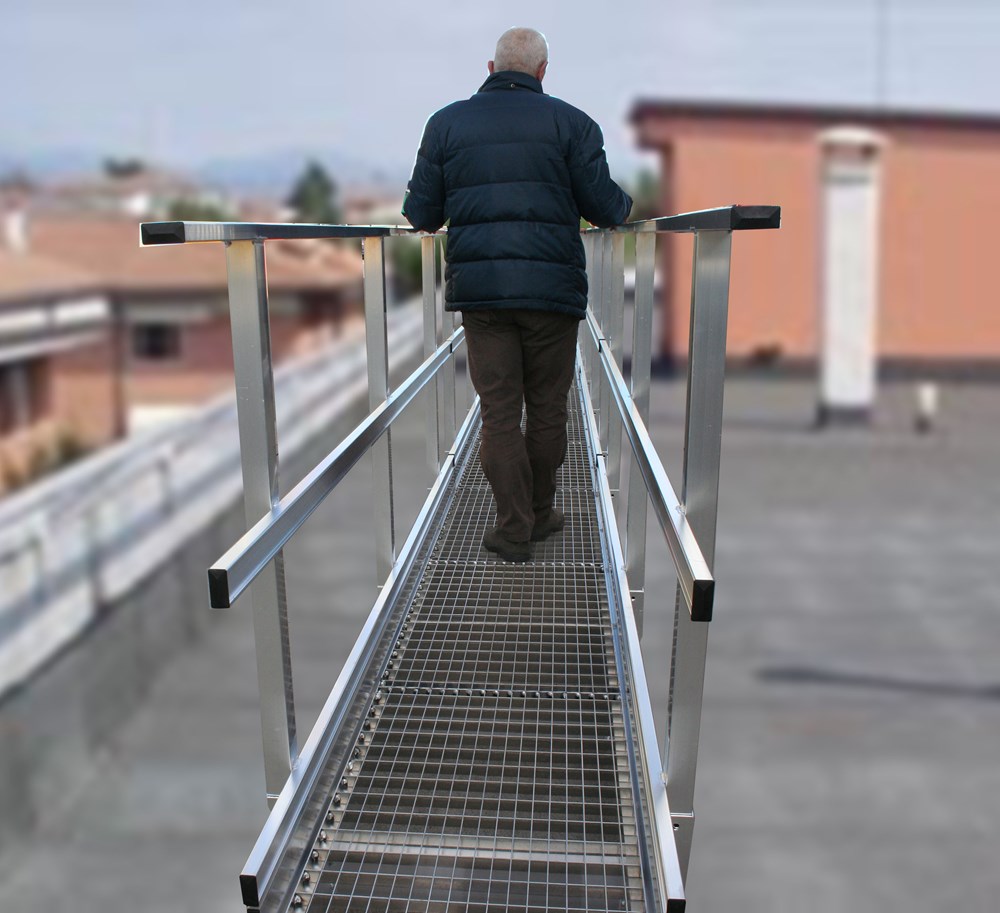

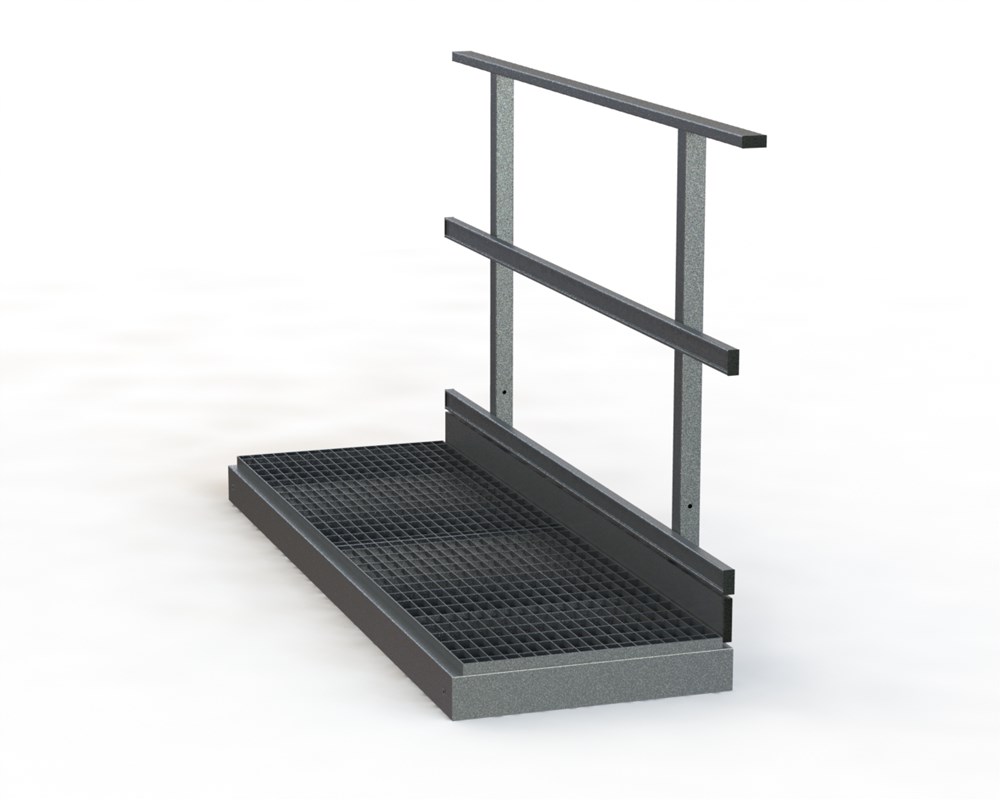

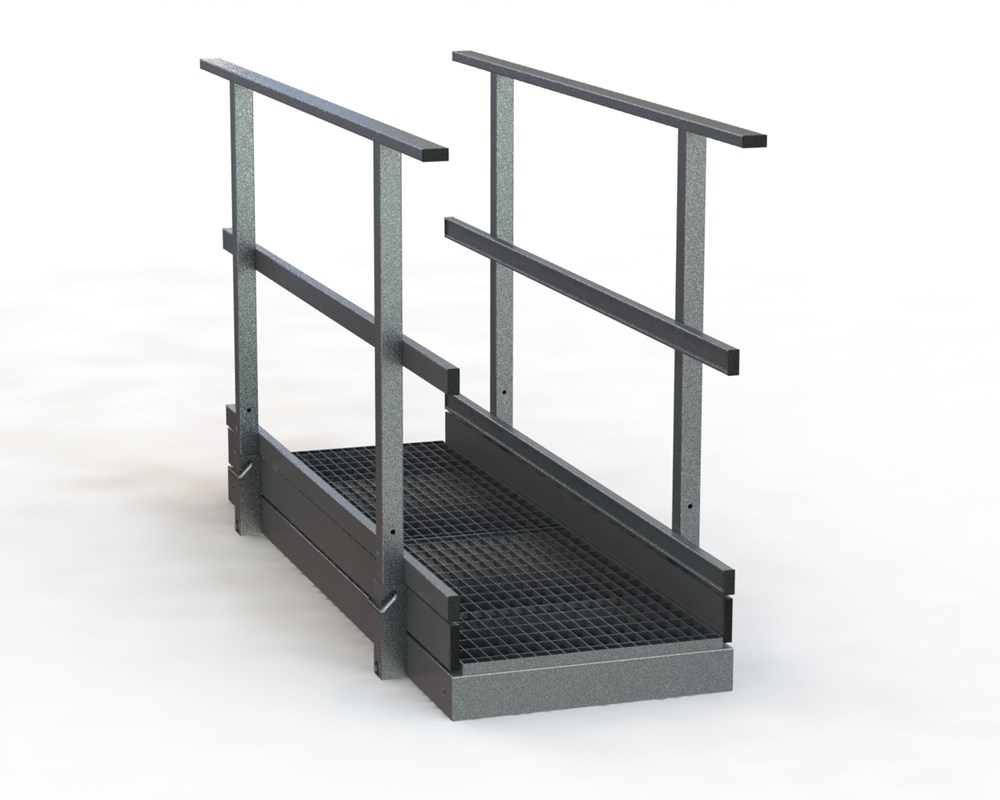

Equipado con parapetos bajo demanda, y con accesos y dimensiones que también pueden ser decididos por el cliente.
Son resistentes al óxido y están construidos según el Decreto Legislativo 81/2008 y probados según las normas europeas EN14122-2-3, con accesos y dimensiones que también pueden adaptarse según las necesidades del cliente.

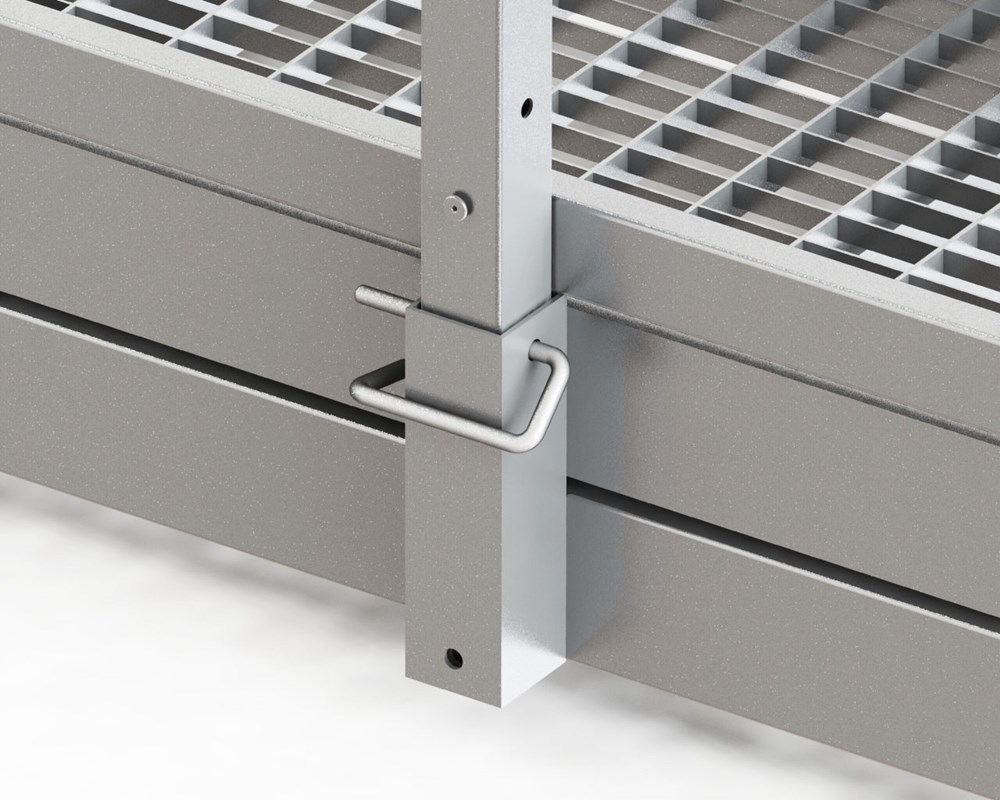

Los postes de los parapetos se montan mediante vasos especiales de ajuste rápido y las vigas se insertan en los postes, cambiando su longitud si es necesario.

Se dividen en 2 modelos:

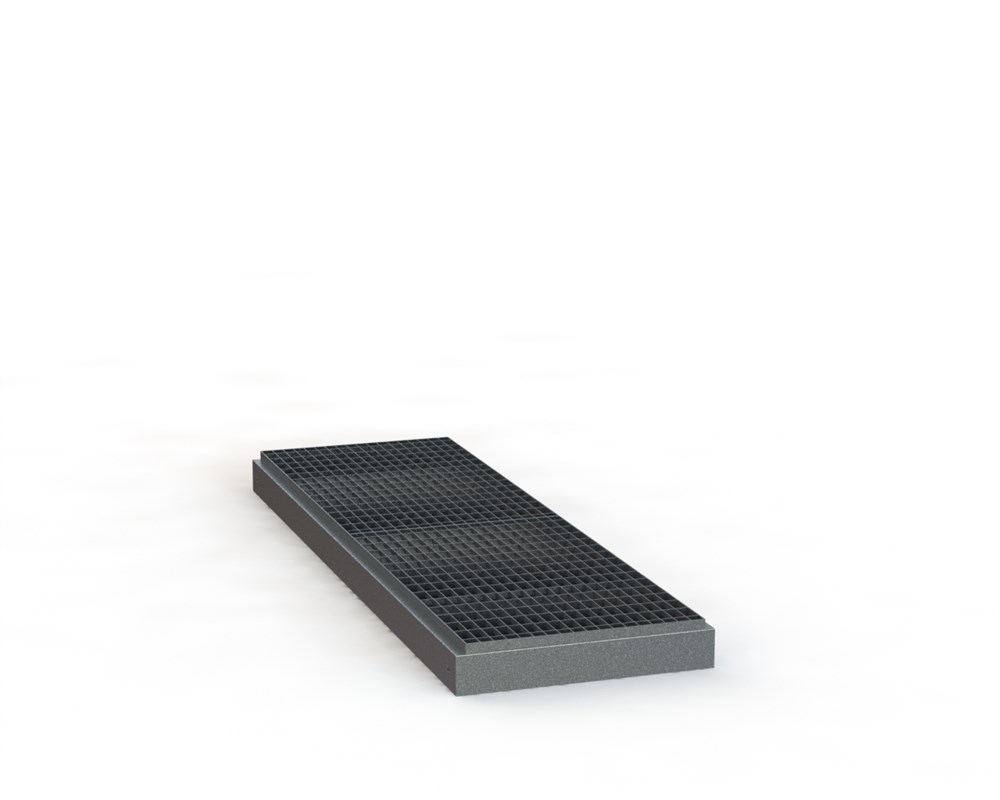

1) Básico – adecuado como elementos de pie sin posibilidades de configuración

alternativas como unirse entre sí, etc. (carecen sustancialmente de los injertos de

cabeza y cola) y los soportes se suministran en pares y se fijan mediante pernos en el

estructura longitudinal.

2) Ejecutivo – adecuado para ser instalado en línea con variosmódulos y ser

configurados de múltiples maneras (en forma de L, en forma de T, creando caminos, etc.) y los soportes se fijan bajo el

gafas de cabeza y cola.

La capacidad es de 200 kg m², también basada en la distancia entre soportes. Soldaduras certificadas TIG. Garantía de 10 años

CARACTERÍSTICAS TÉCNICAS

Anchura estándar	mm 600/800/1000 (dimensión útil)
Anchos especiales	mm 700/900 solo con tapa almendra (dimensión útil)
Longitud estándar del módulo	MM1000/1208/1418/2008/2226/2430/2640/3030/3440 Nota: para calcular pasarelas con másmódulos, añadir + mm207 a la Longitudes mencionadas anteriormente
Altura del parapeto	1100 mm
Clip mínimo para la punta alta	h 150 mm
Alcanzar	200 Kgm²

Diseñado para ser utilizado en soporte total sobre superficies planas o ligeramente inclinadas o apoyados en soportes con una distancia máxima de 1500 mm, para una capacidad máxima de 100 kg por metro lineal (distribuido).

Para necesidades especiales, solicita un presupuesto comunicando las solicitudes específicas (medidas del pasillo, distancia de soporte, capacidad, ubicación de instalación, etc.).

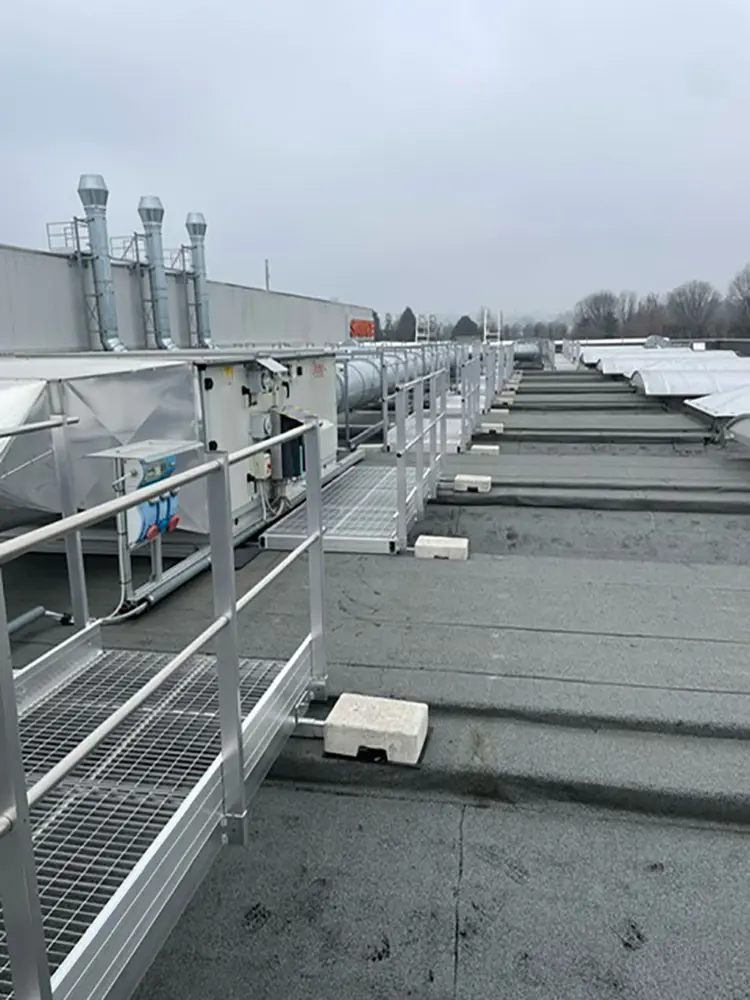

Fáciles de instalar, son ligeras y pueden fijarse en estructuras existentes.

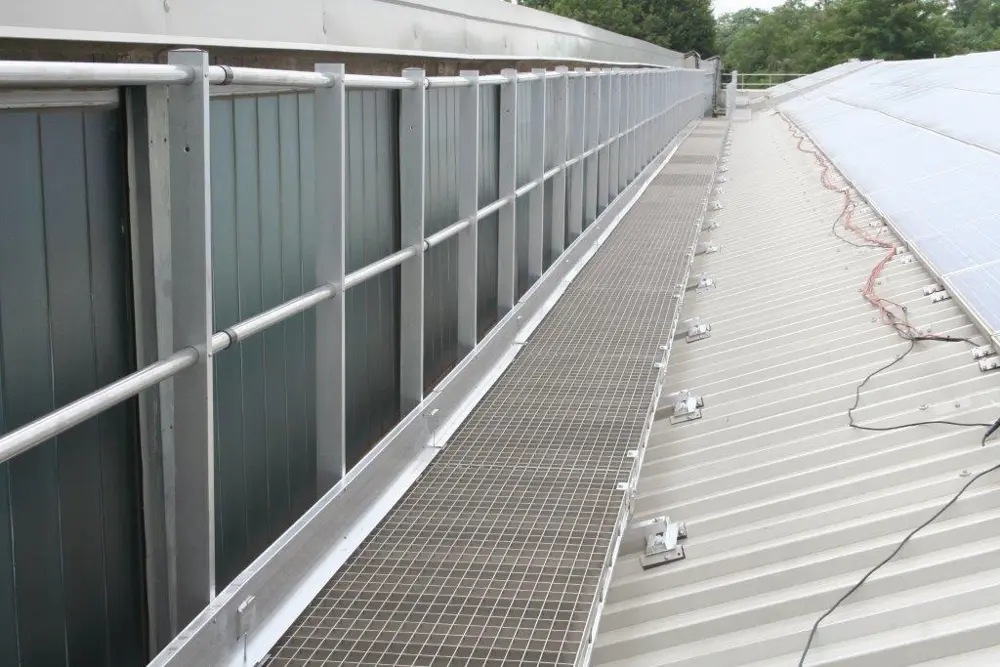

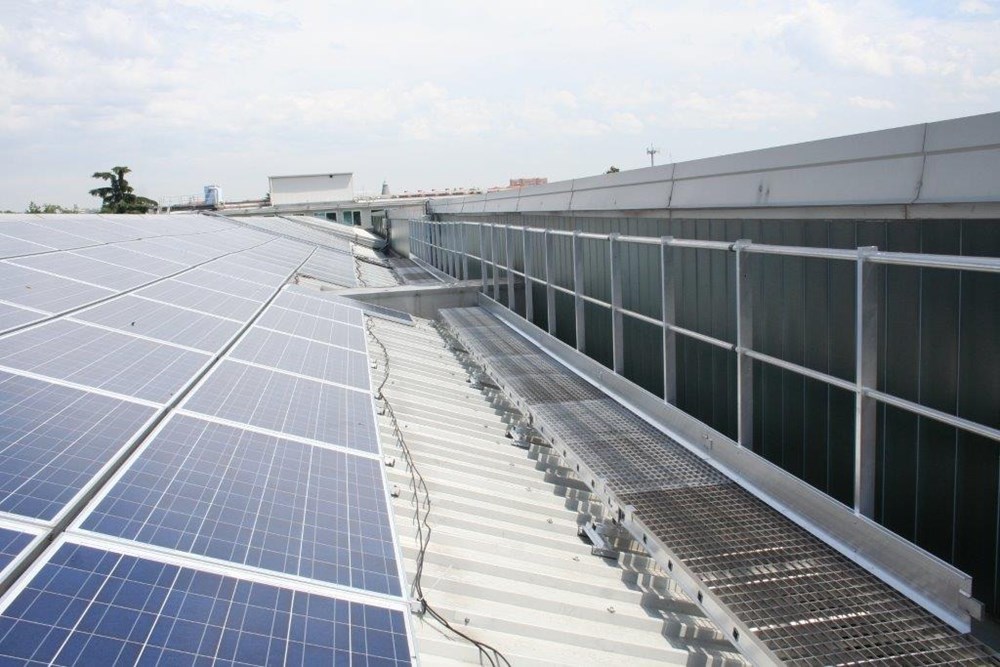

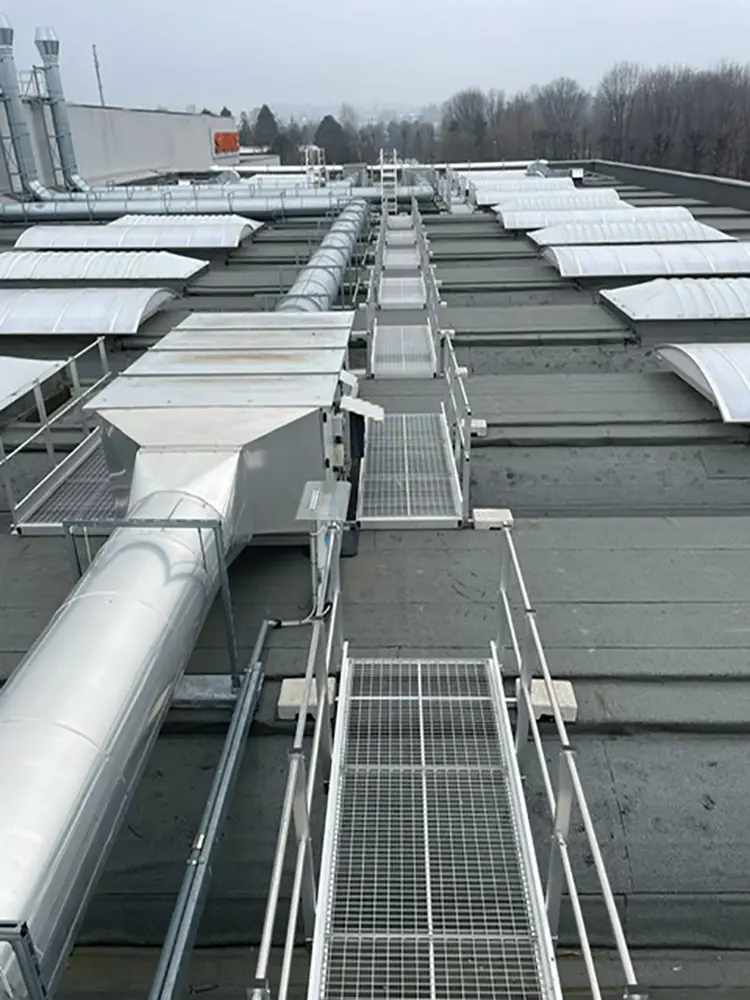

Ideal para el mantenimiento de paneles fotovoltaicos e inspección de chimeneas.

Sistema modular modular: elementos de pasarela, columnas y vigas, soportes, todo reparable mediante pernos de acero inoxidable.

Al hacer una petición, es necesario comunicar en mm:

ancho utilizable
longitud total y/o distancia central entre soportes en el caso de viga Y o paso SHED
ya sea con o sin barandillas

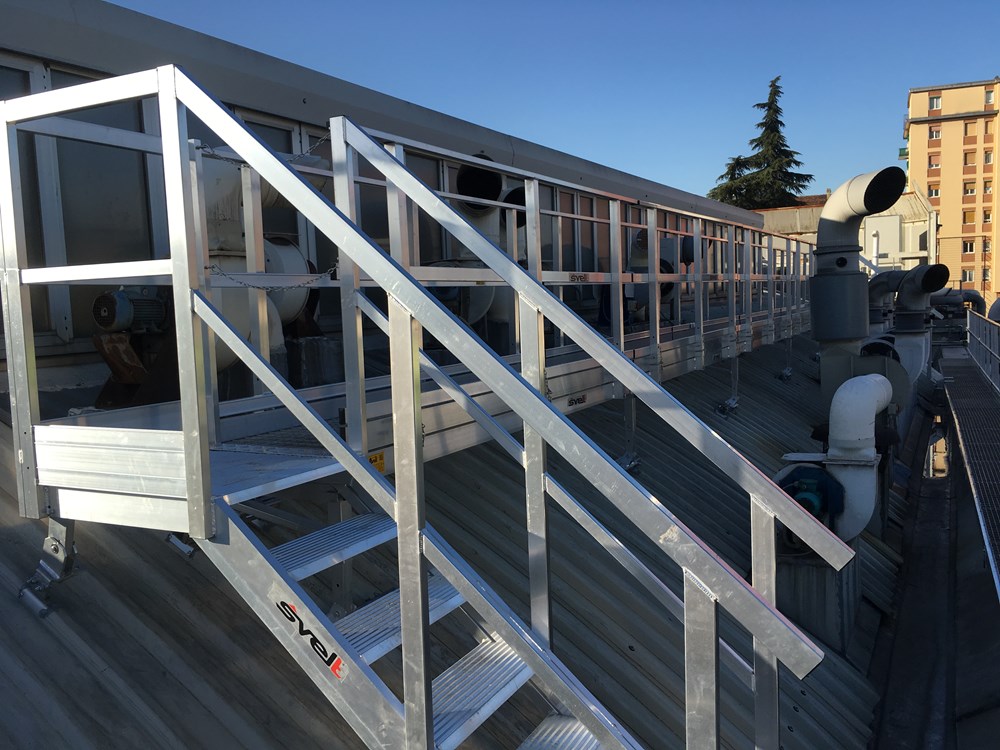

Cualquier cuota de obstáculos que deba superar
Posible inclinación del tejado en grados
Cualquier curva
Se agradece un boceto del plano del camino con las medidas.

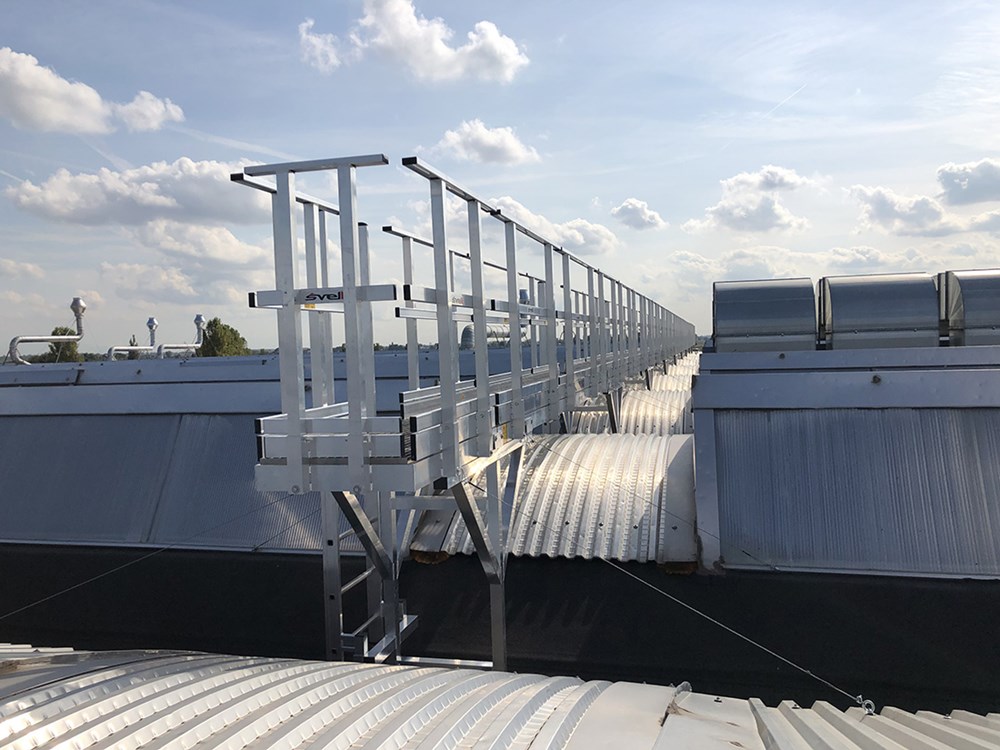

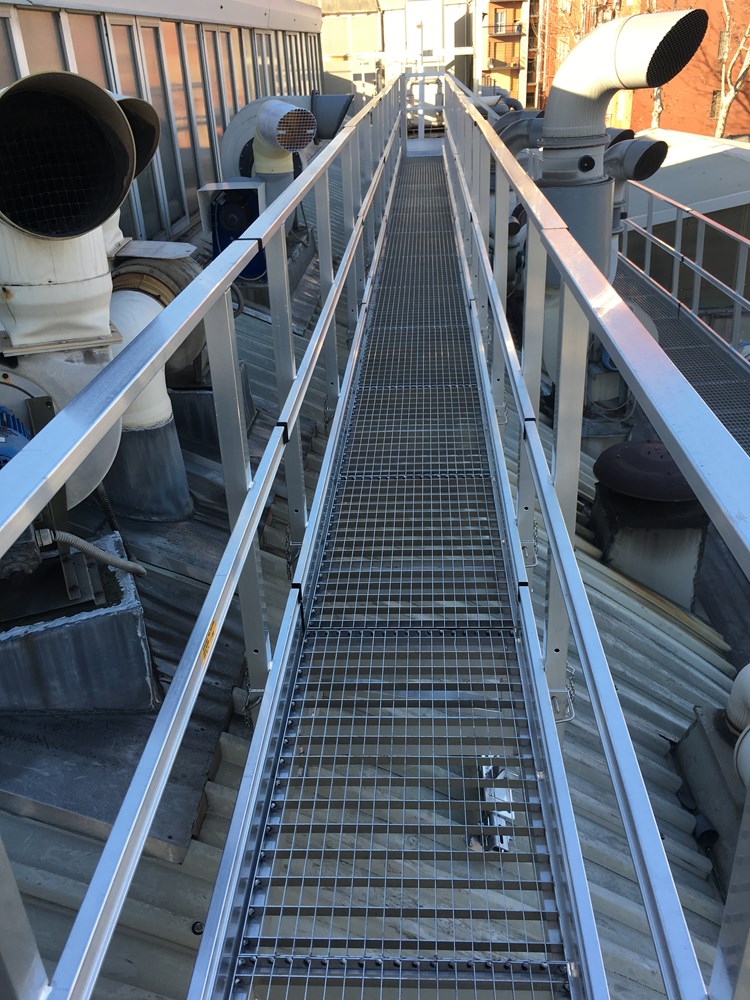

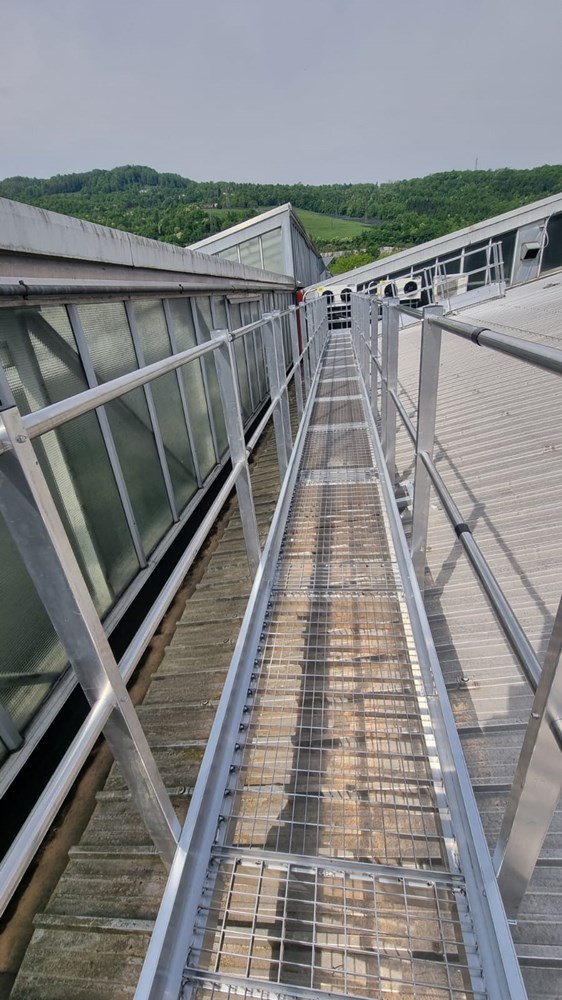

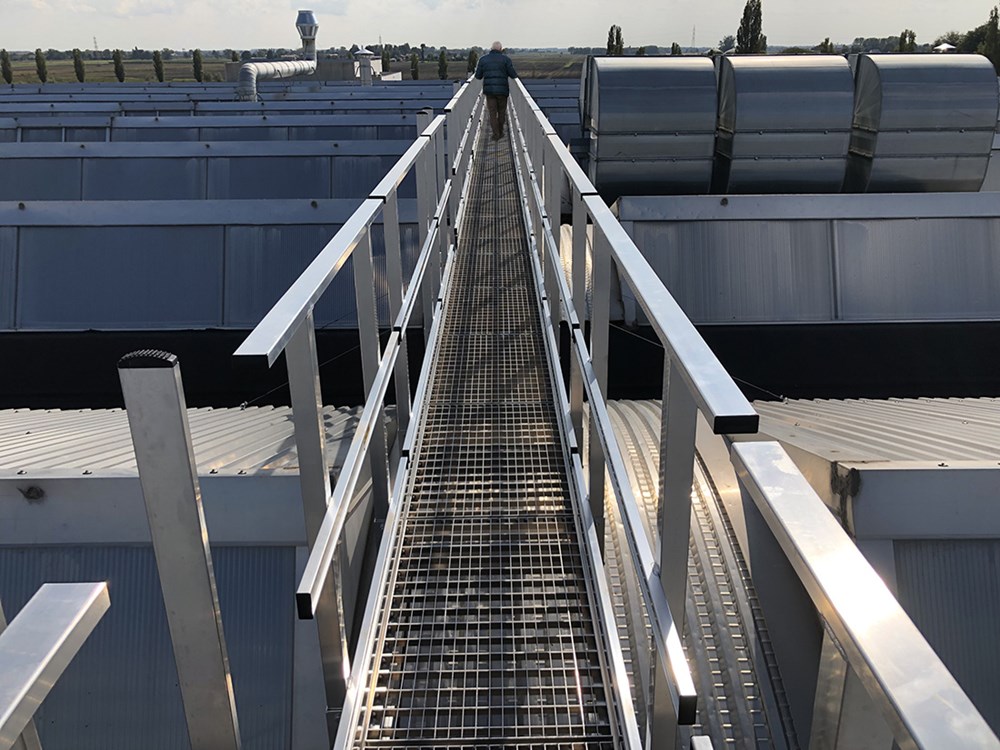

Perfecto para crear caminos transitables sobre superficies frágiles como tragaluces o para la recuperación de Eternit.

Es posible hacer cualquier pasarela a medida.

Solo se necesitan unos minutos para conseguir un camino cómodo, ligero y resistente al óxido.

Fijar al tejado está excluido y por parte del cliente.

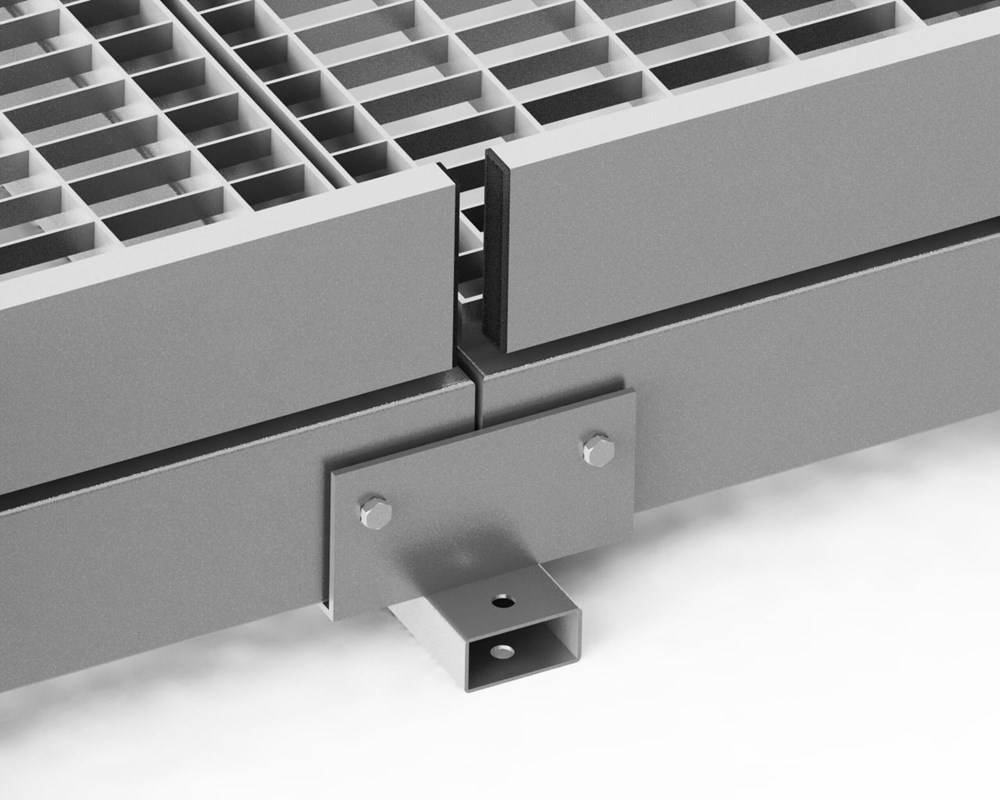

Cada módulo está equipado con uniones para crear continuidad a lo largo de todo el tejado.

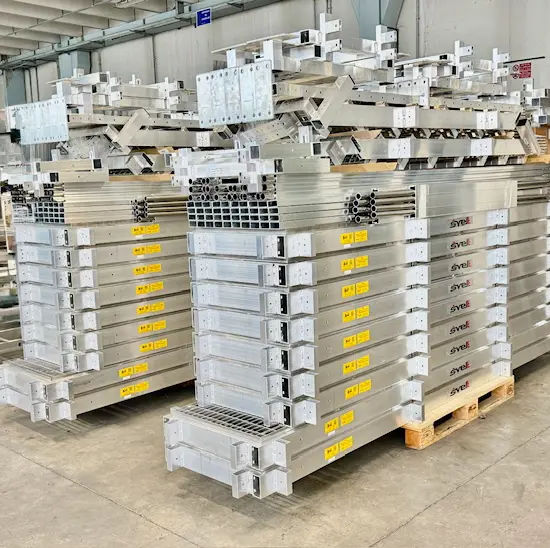

HUELLA DE TRANSPORTE

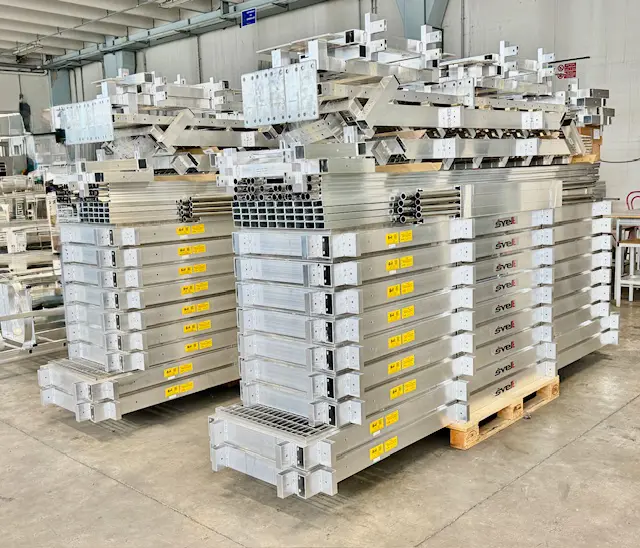

El sistema de producción tiene en cuenta la comodidad tanto del transporte como del ensamblaje.

Veamos un ejemplo de 60 metros lineales de pasarelas equipadas con pasamanos y transportadas en solo 2 palés.

A PETICIÓN

Pintura del color requerido

TIEMPO DE ENTREGA APROXIMADO. 35/40 DÍAS LABORABLES
