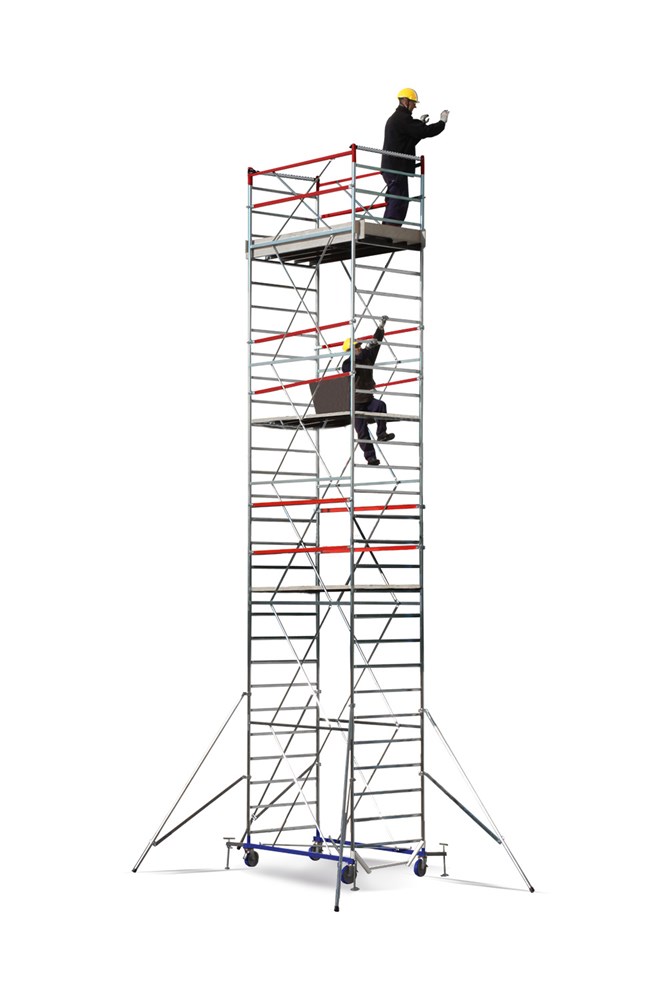

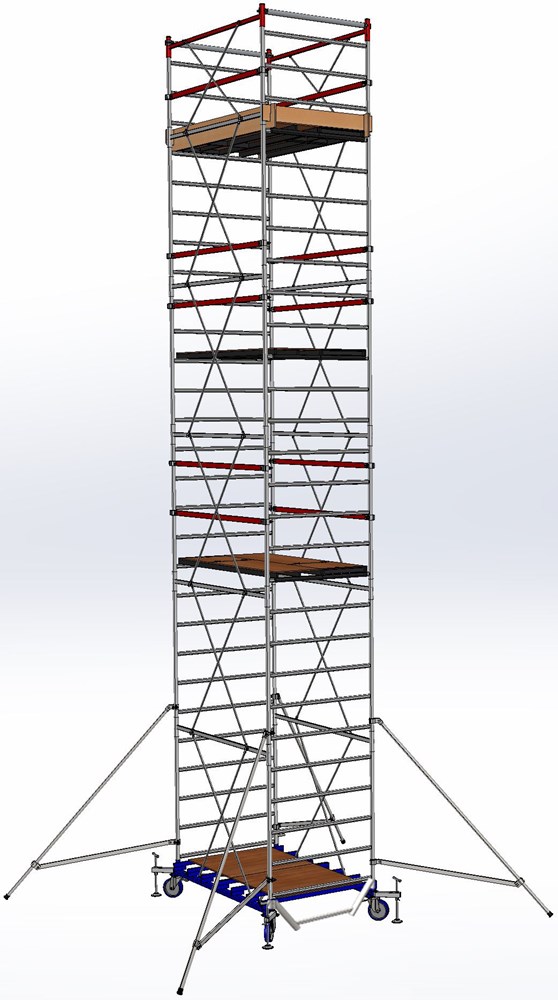

Eurotech - Andamio de acero

2,00 x 1,20 m- altura máx 13,83 m

It shows the validity of the guarantee in years

It shows the maximum weight capacity of a product

It shows the number of people who can climb the structure at the same time

It is shown on products which conform to the European Standard on welding

It is the European Standard for ladders

It shows that the Politecnico di Milano (Applied-Science Faculty in Milan) has tested a product and certified that it conforms to UNI EN131-1-2-3-4 (ladders), UNIEN14183 (step-stools), UNIEN1004 (scaffolds)

Adecuado para uso profesional

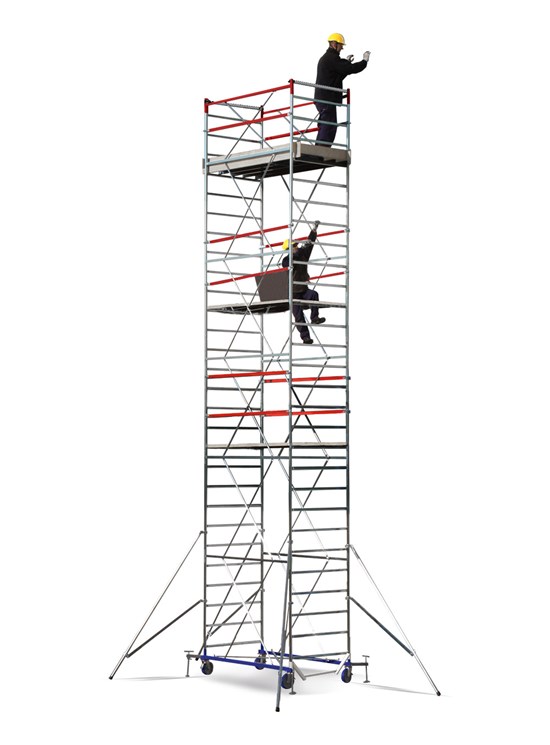

Andamio de hierro muy resistente y rápido de montar a norma europea EN1004.1.2

El andamio EuroTech está fabricado en acero FE360 galvanizado electrolíticamente contra el óxido.
Montaje sencilo.

Este andamio constituye una estructura rígida y muy segura.
Según las normas europeas, el operario puede acceder a las cubiertas utilizando las plataformas, a través de los marcos interiores que tienen una distancia entre peldaños de 30 cm.
Con este andamio no es obligatorio el uso de escaleras internas para acceder a las plataformas

Normas Europea EN1004.1.2.

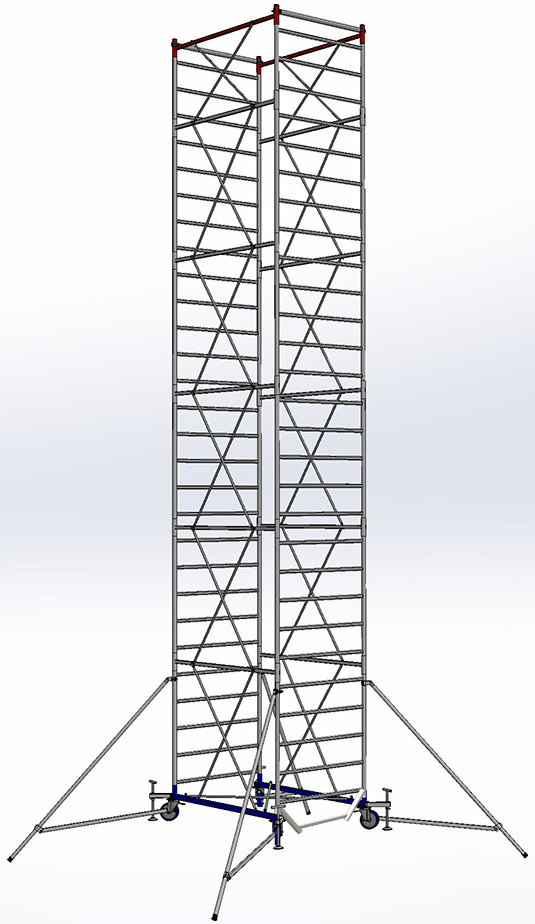

Altura total posible	de 1,90 m a 13,90 m
Base	2,00 x 1,20 m
Capacidad máxima	200 kg/m² (para 2 personas) Clase 3
Marco de 5 peldaños	Altura 1,50 m - peso 30 kg
Marco 3 peldaños	Altura 0,90 m - peso 21 kg

Plus

Escaleras verticales incorporadas en la estructra
Menor número de piezas para un montahe más rápido
4 tipos de base para elegir
Diseñado según la norma estándar europea
42 alturas de trabajo disponibles

Componentes

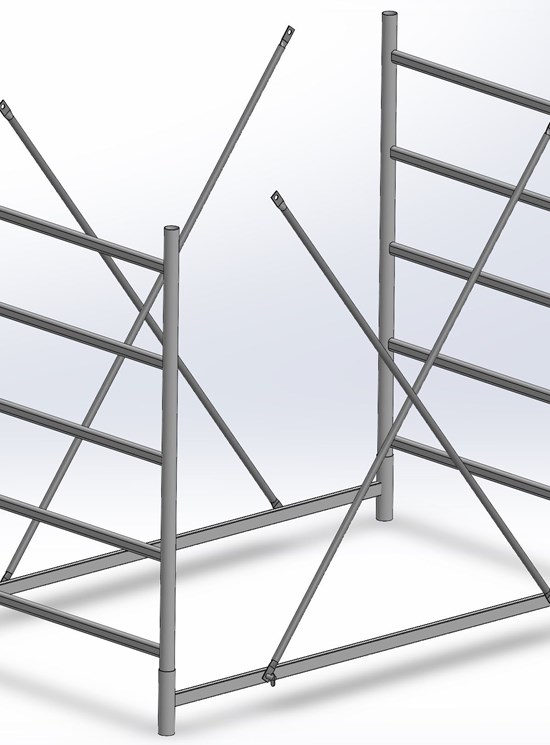

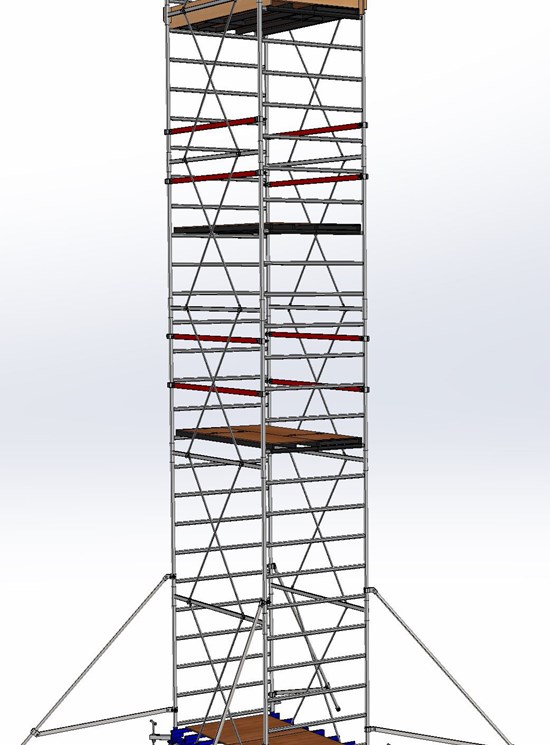

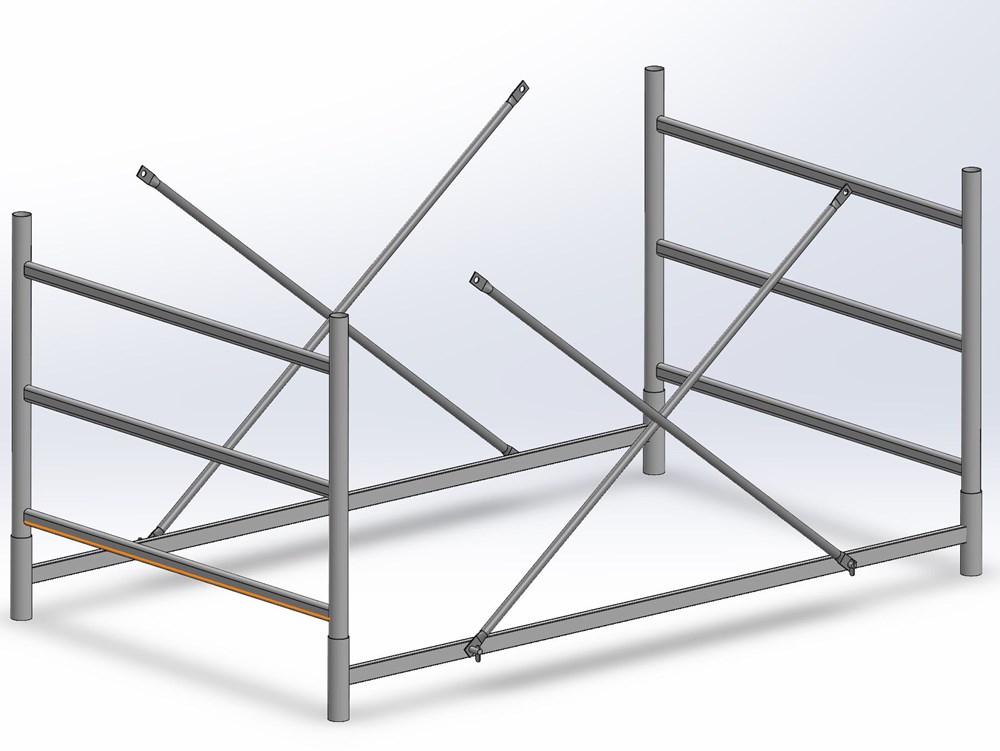

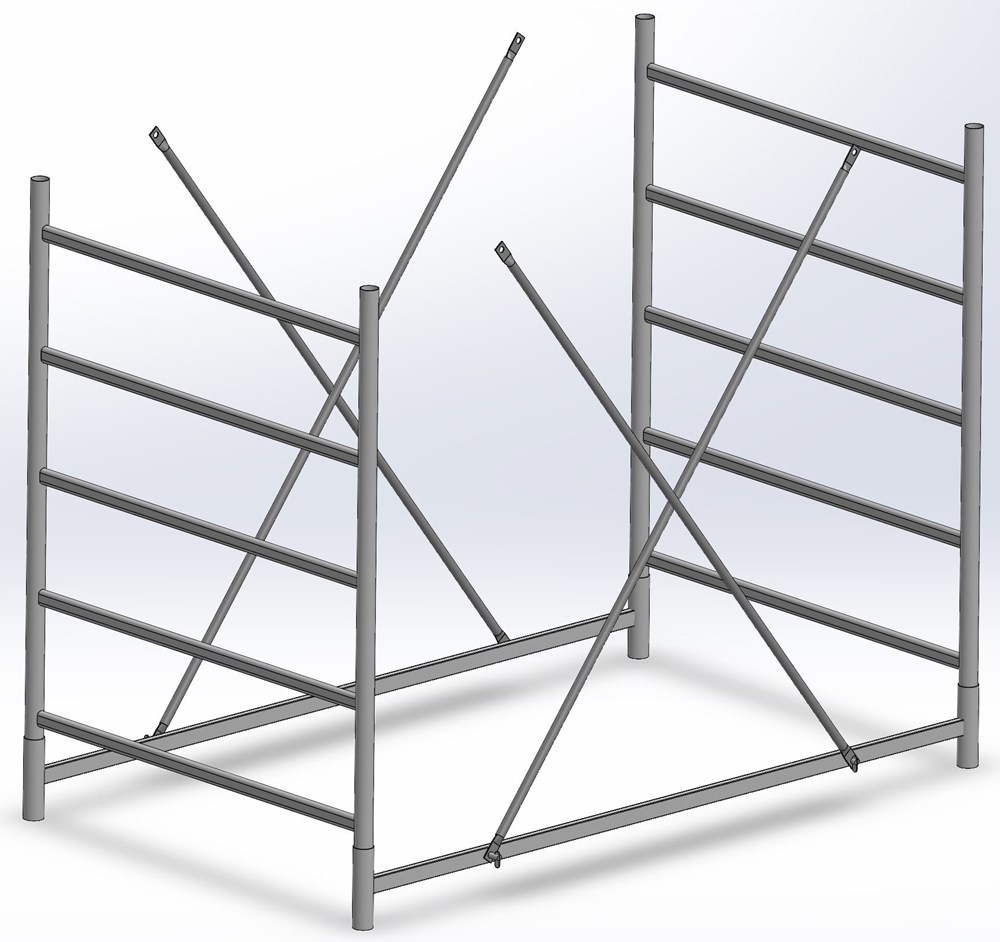

La posición de los travesaños forma, en cada tramo del andamio, 4 triángulos isostáticos e indeformables, que evitan que se retuerzan y se doblen incluso a gran altura.

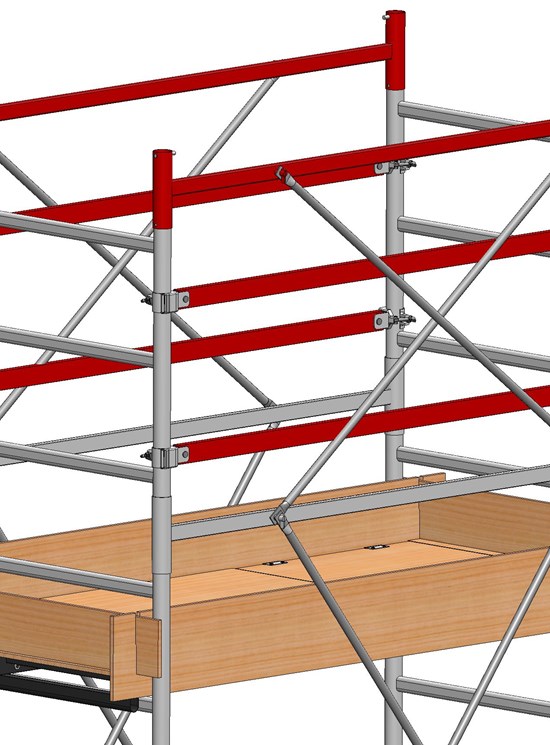

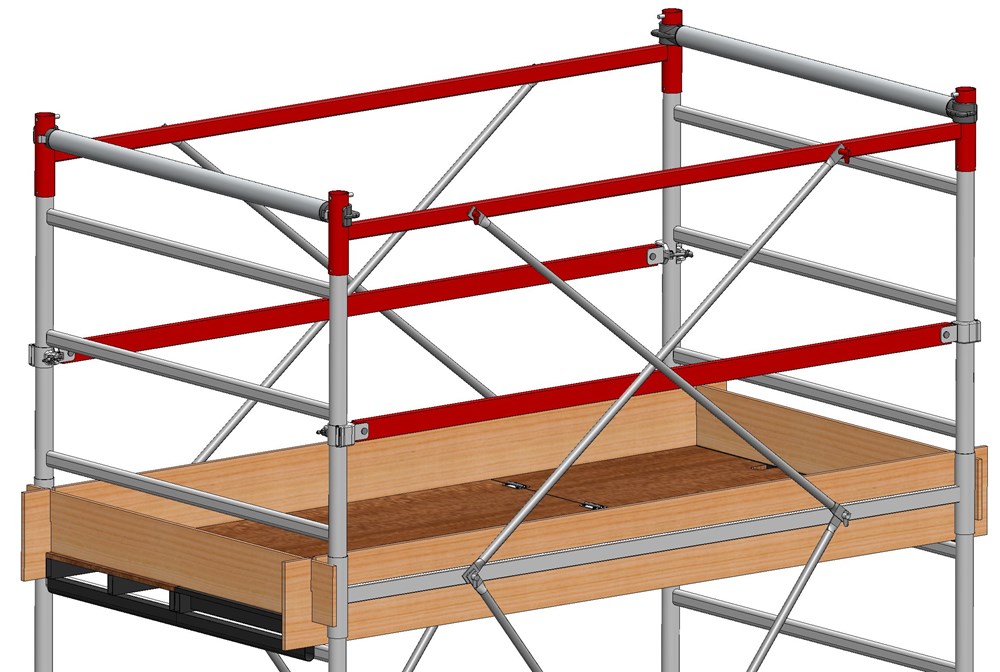

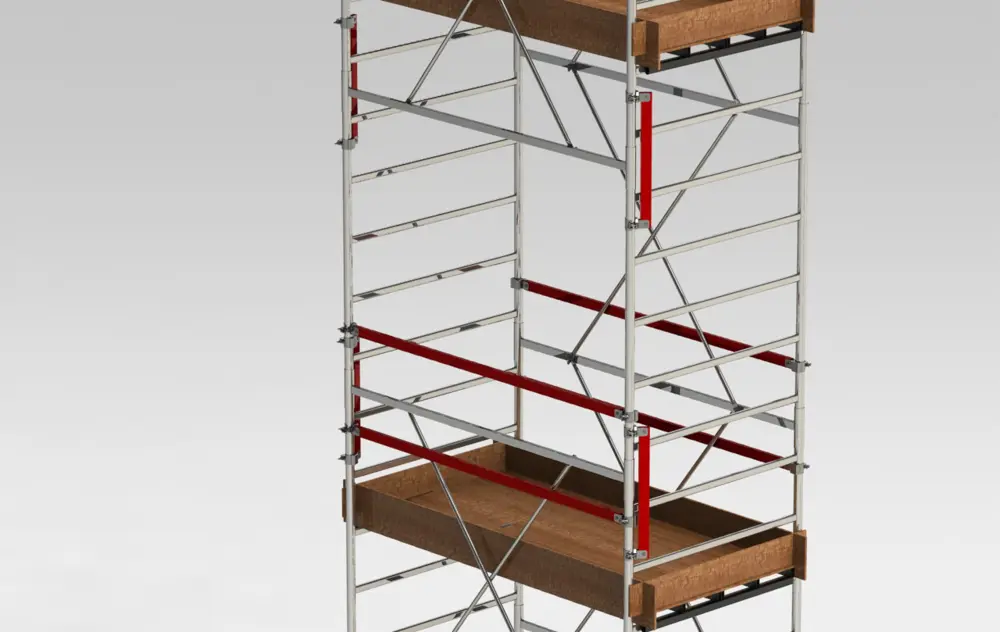

El Free Span Kit permite quitar las horizontales de delante de la fachada sobre la que se trabaja para proporcionar un espacio más amplio para el trabajo del operador.

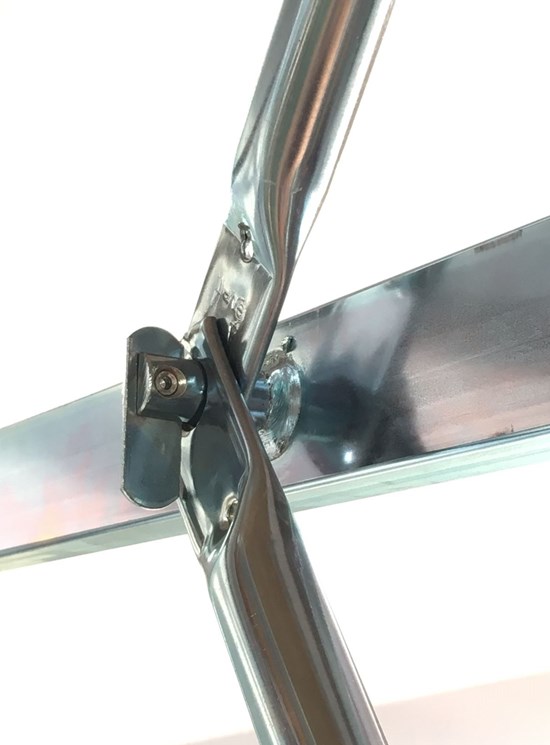

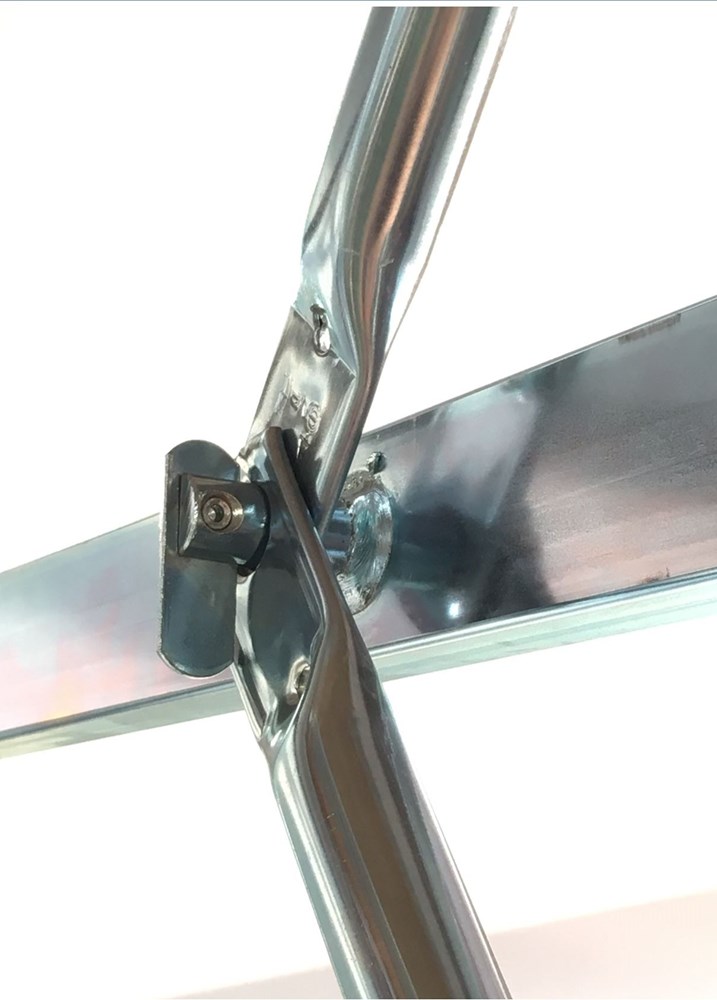

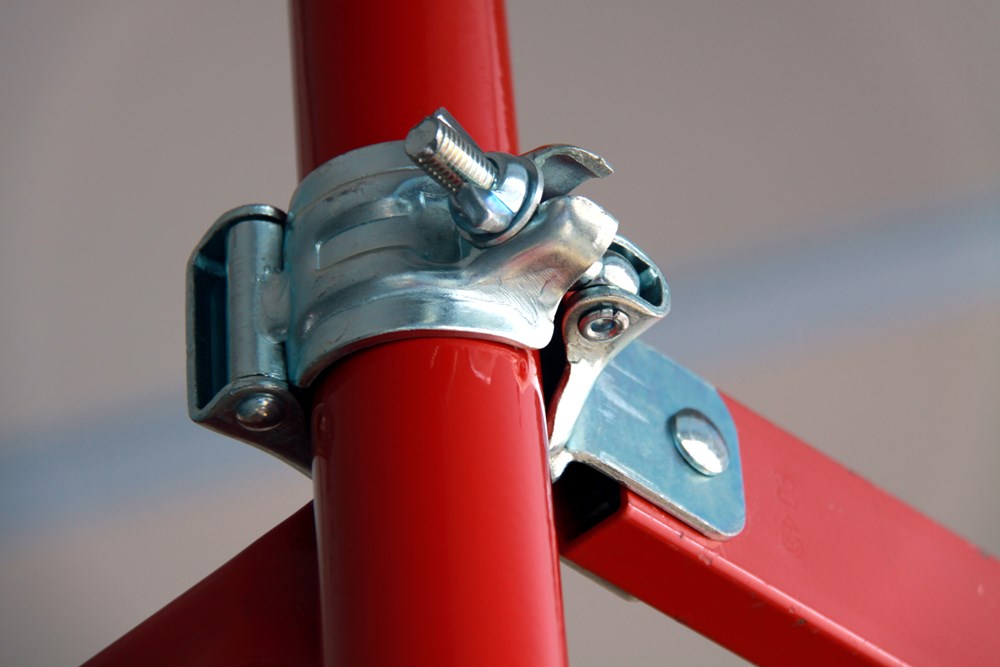

La inserción rápida de las cruces se realiza a través de los trinquetes soldados a los umbrales. Todos los cruceros son iguales, lo que simplifica el almacenaje (incluso los básicos)

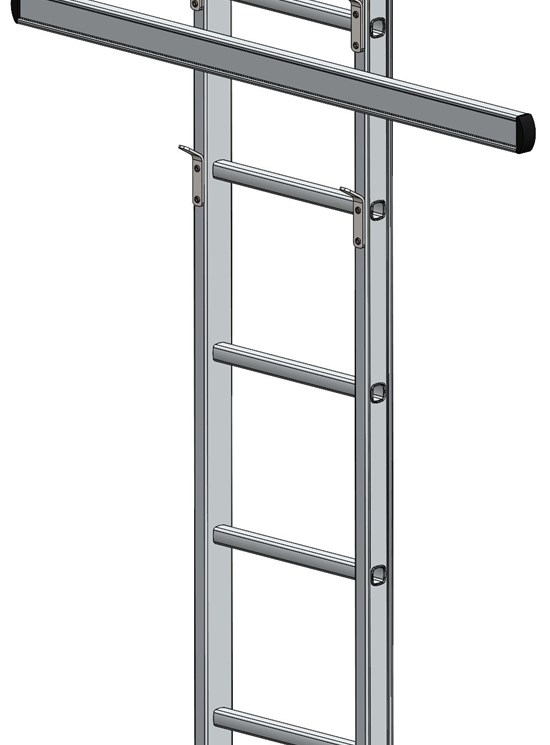

Peldaños estriados antideslizantes que proporcionan un soporte estable. La distancia entre los peldaños es de 30 cm y permite al operador subir sin utilizar escaleras internas.

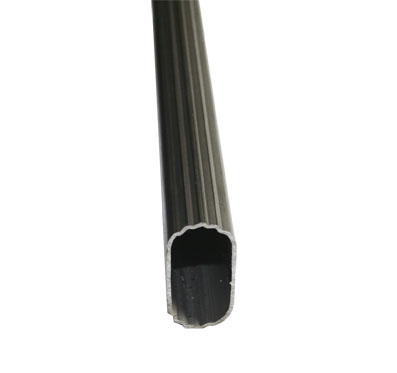

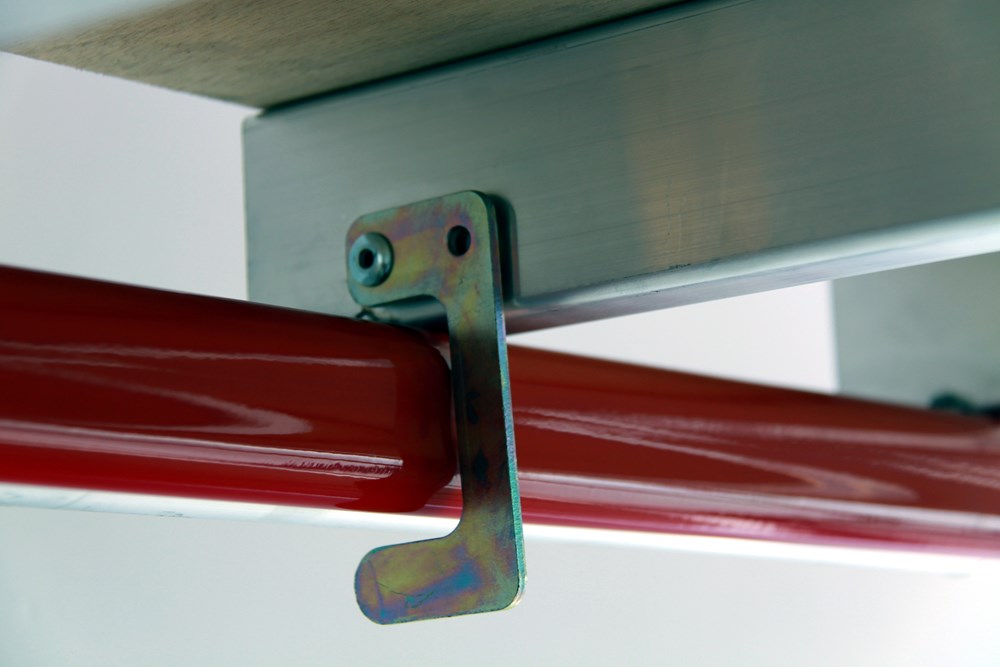

El marco A penetra en el tubo del marco B, comprimiéndolo.
Así, el andamio adquiere más estabilidad a medida que crece en altura, ya que la presión de todos los elementos marco sobre todos los elementos diagonales y horizontales,

es mayor.

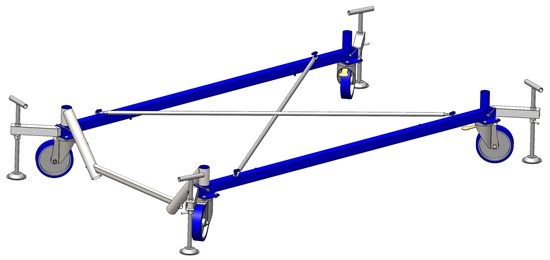

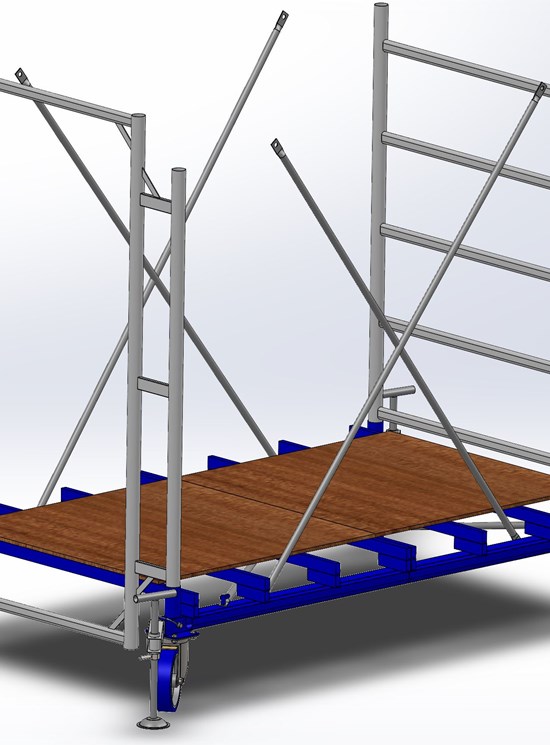

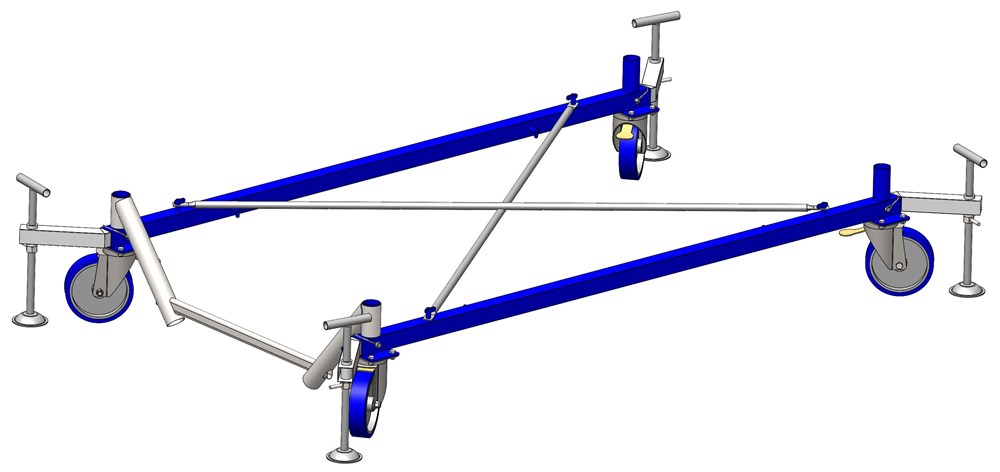

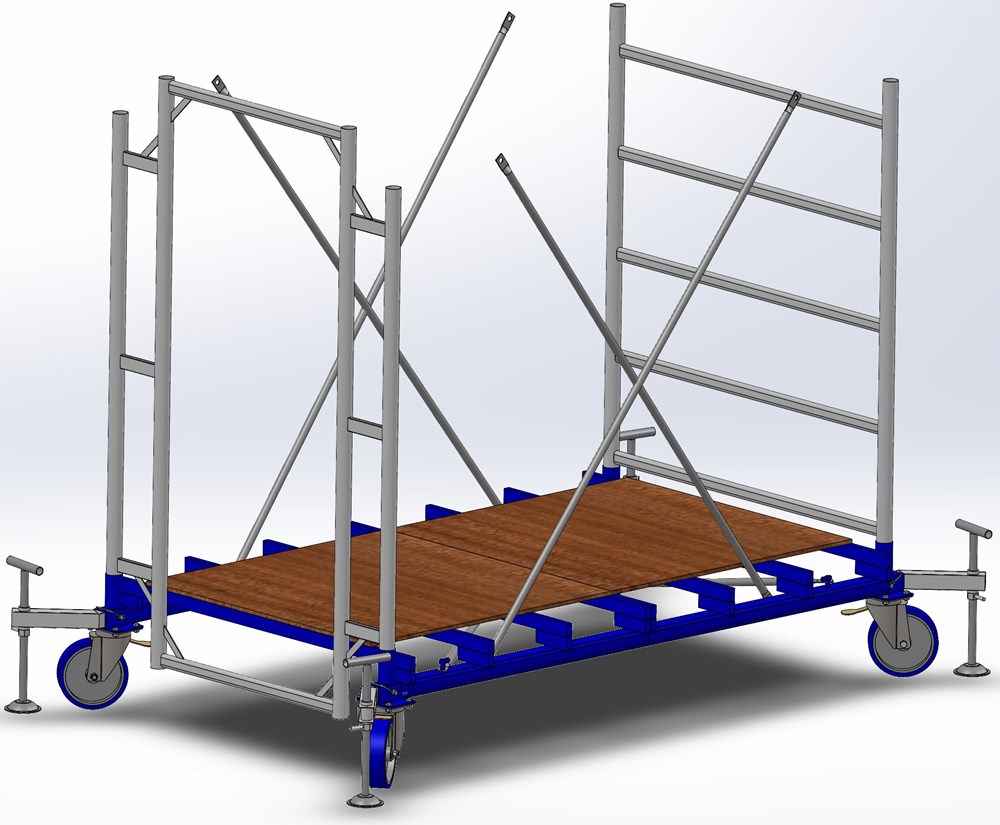

Cada base es modular, ocupa poco espacio y no requiere tornillos ni herramientas para su montaje.

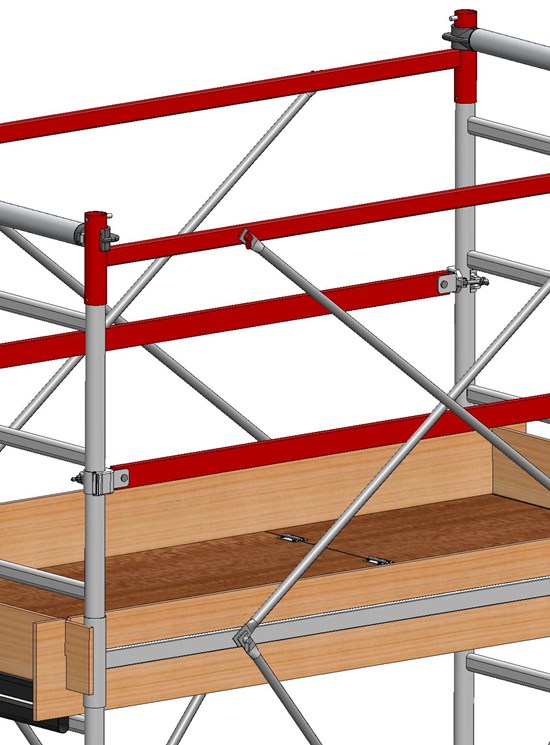

Los componentes tienen diferentes colores para ayudar al operador a identificar los elementos a ensamblar y comprender si el andamio está montado correctamente:

la base es azul, mientras que el módulo terminal y las barandillas son rojas.

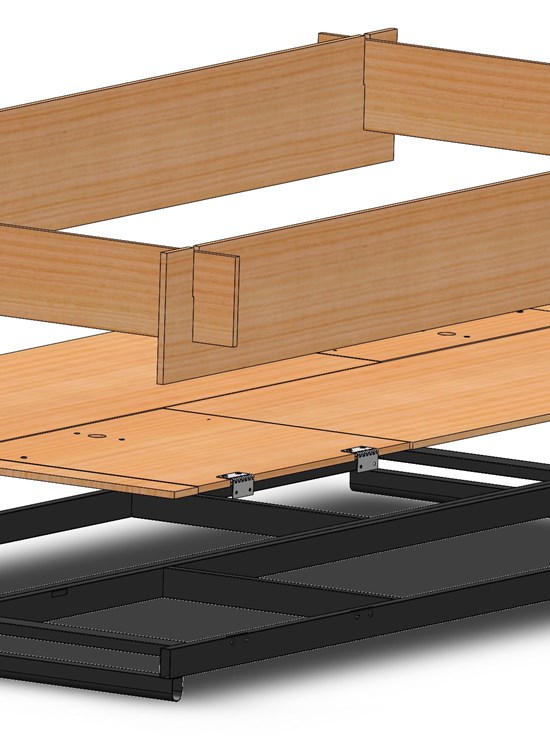

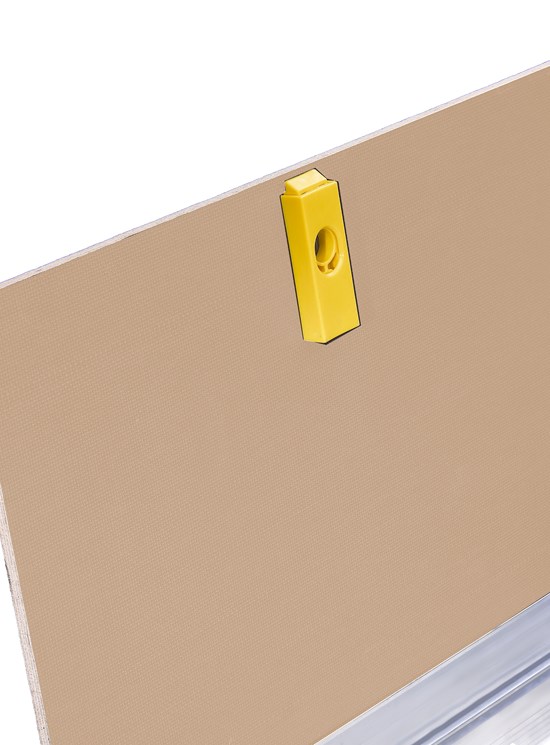

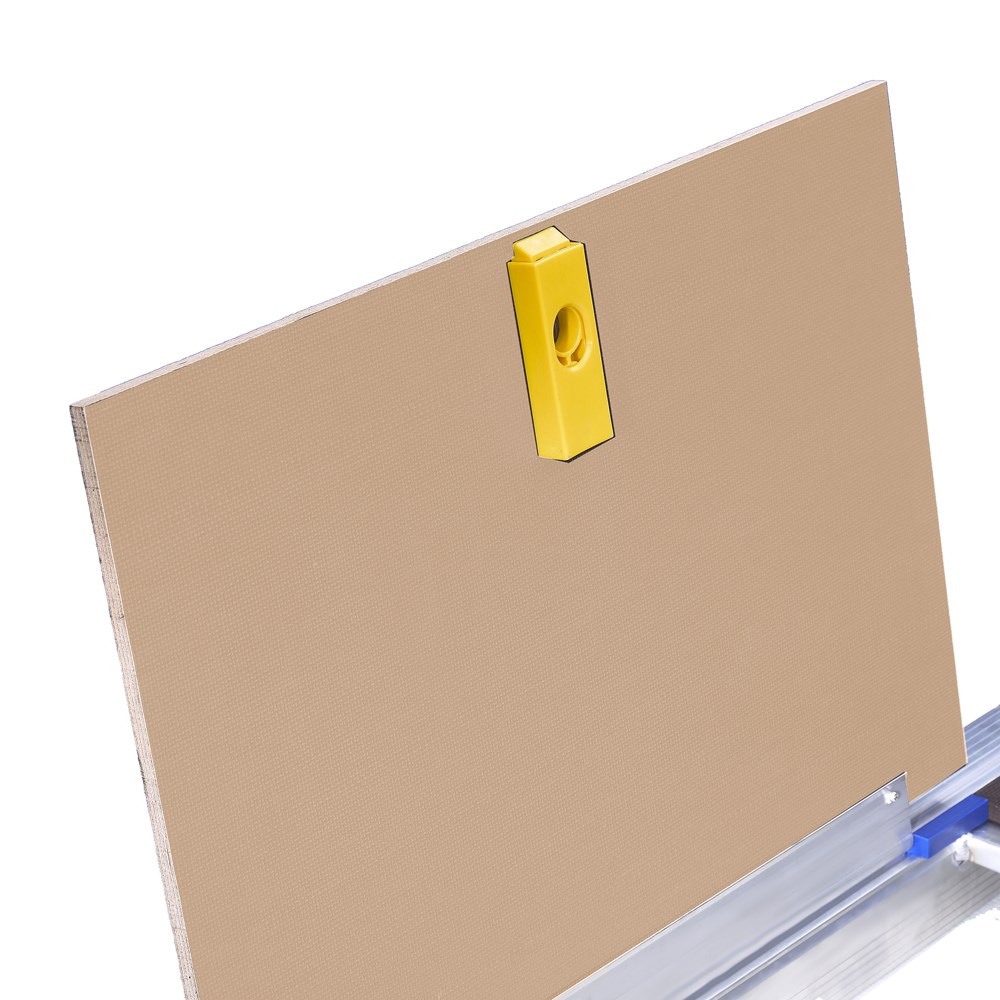

Plataformas: equipadas con un marco de acero (o aluminio) cubierta con tabla de caoba marina multicapa. con cobertura fenólica, resistente al agua

Accessorios

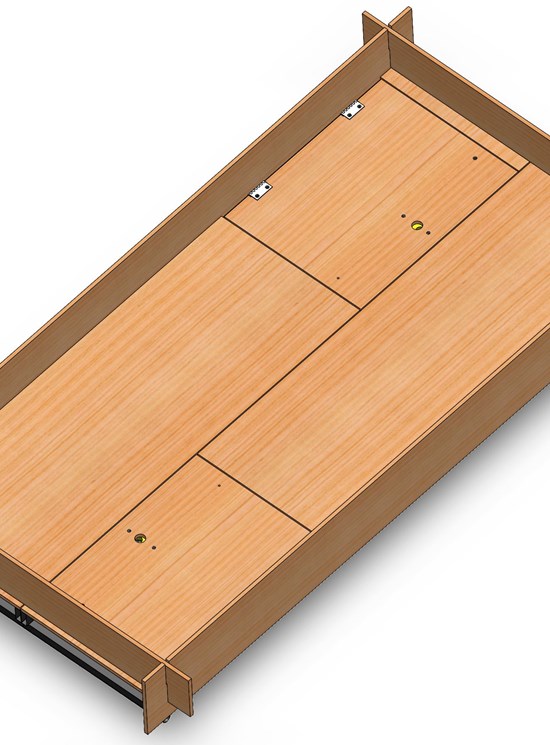

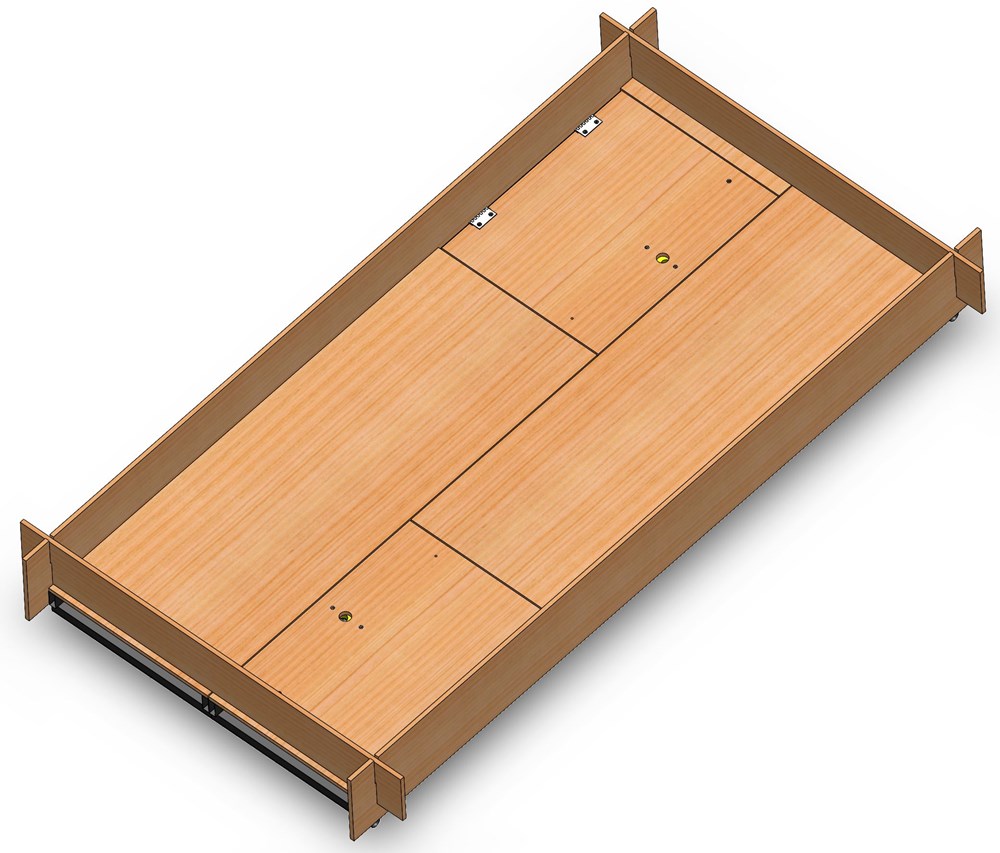

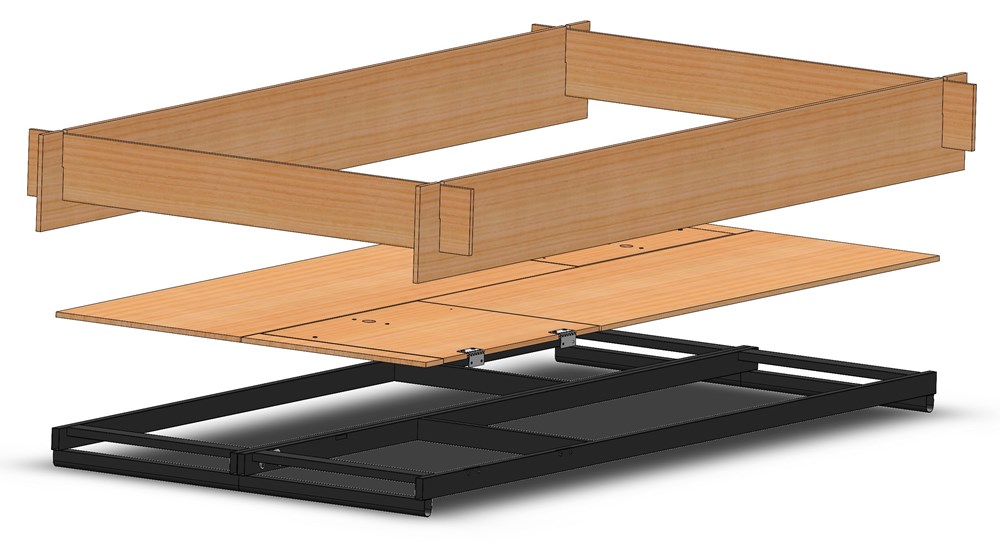

Plataforma de trabajo de acero y madera con 2 trampillas y rodapiés ( 2,04 x 1,00 m) - Kg 40,4
Plataforma de trabajo de aluminio y madera con 2 trampillas y rodapiés ( 2,04 x 1,00 m) - Kg 33,6

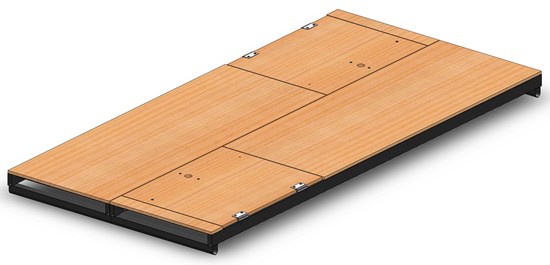

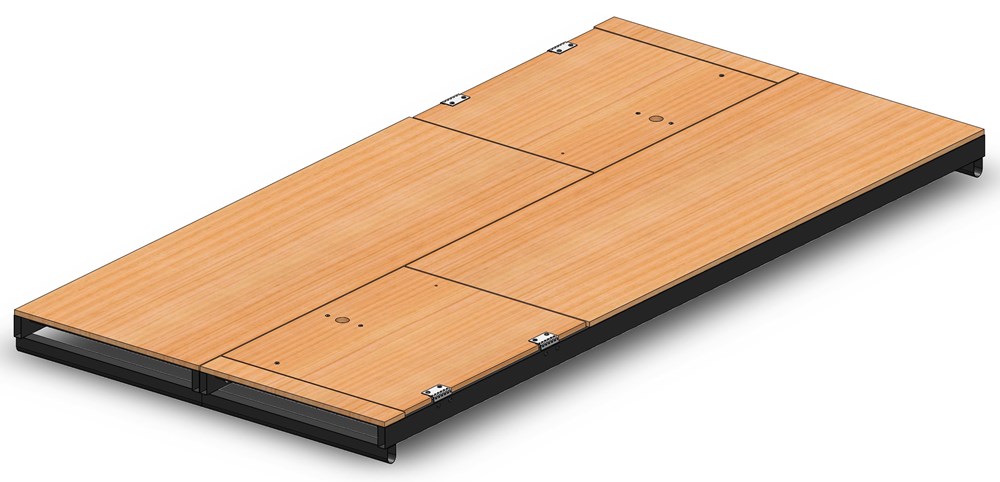

Plataforma de paso de acero y madera con 2 trampillas ( 2,04 x 1,00 m) - Kg 32,8
Plataforma de paso de aluminio y madera con 2 trampillas ( 2,04 x 1,00 m) - Kg 26

Plataforma de trabajo toda de aluminio 2 trampillas y rodapiés (m 2,04 x 1,00)
Plataforma de paso toda de aluminio 2 trampillas (m 2,04 x 1,00)
Plataforma de base fabricada en acero y madera ( 1,00 x 0,56 m) - 9 Kg
Marco de ingreso - 18 Kg (base pack 4)

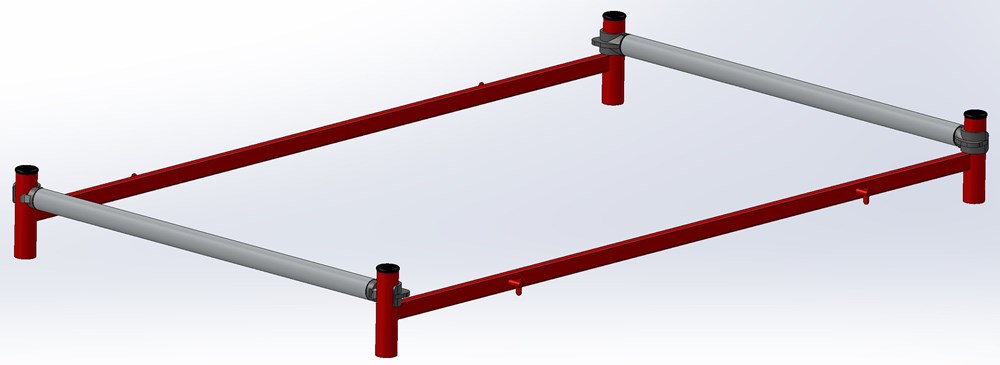

Módulo terminal (2 horizpntales + 2 laterales) - 8,5 Kg

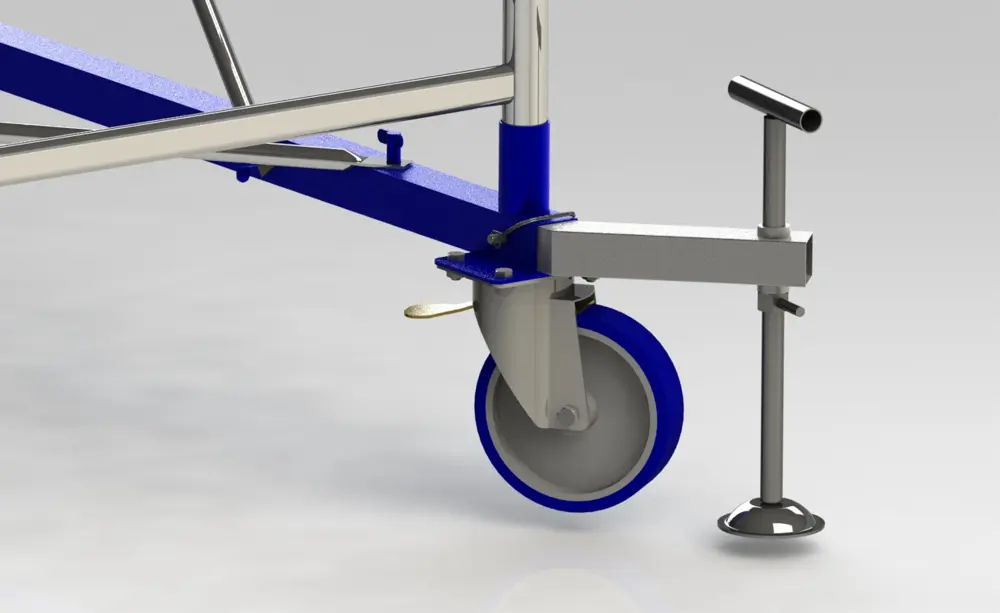

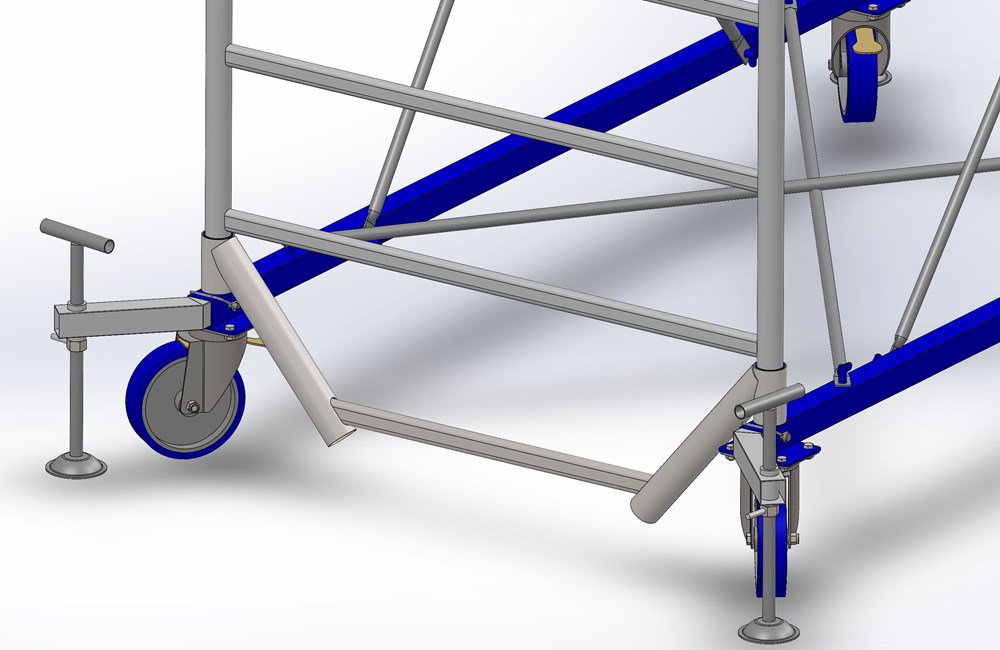

Niveladores extensibles (base pack 2) 9 Kg /ud

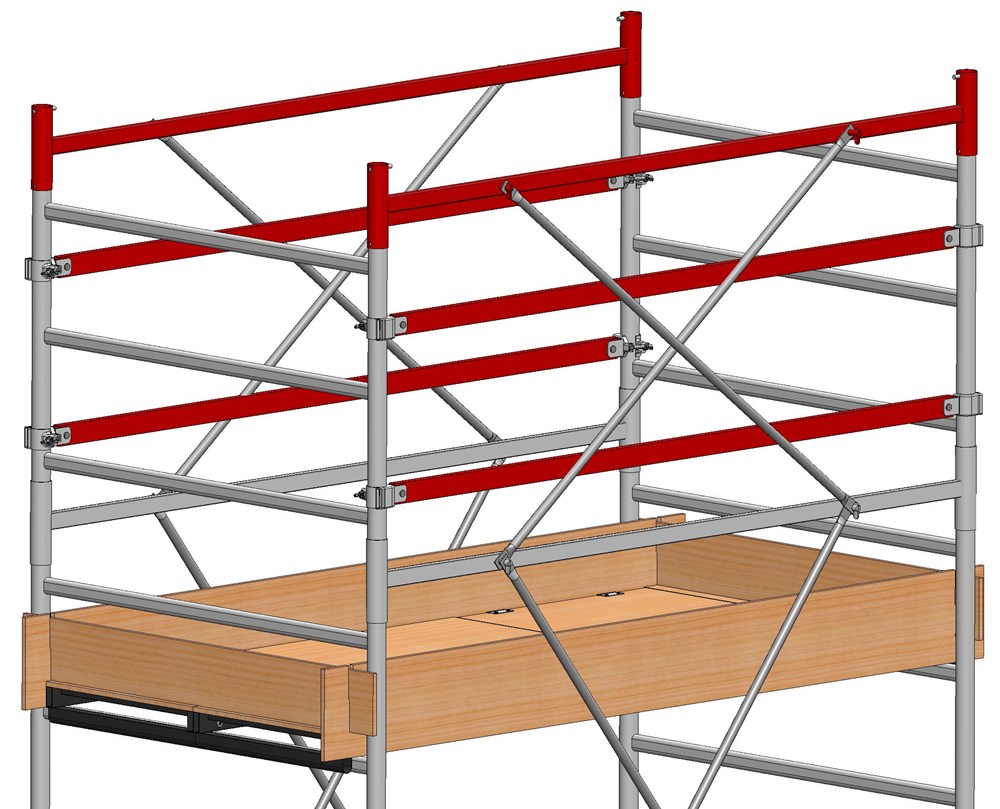

Para cada plataforma es obligatorio el uso de 4 barandillas
Kit “tramo libre” que permite eliminar las barras horizontales del muro sobre el que se trabaja
Kit para usar EuroTech como sistema de desembarco en tejados

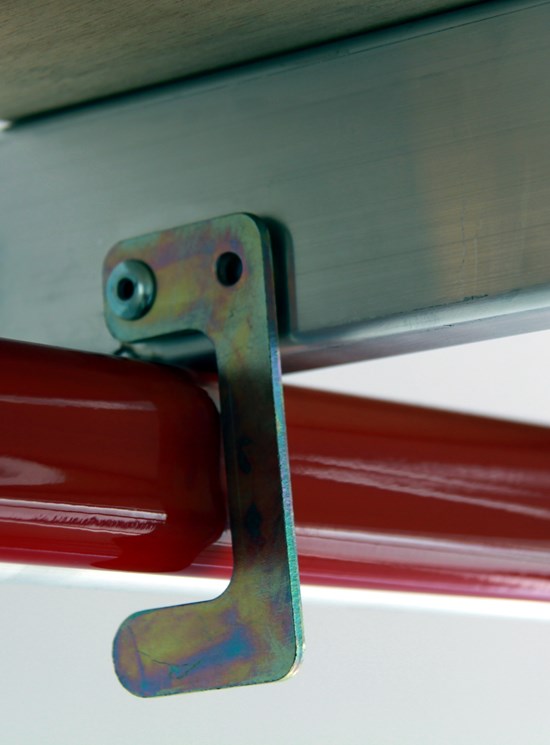

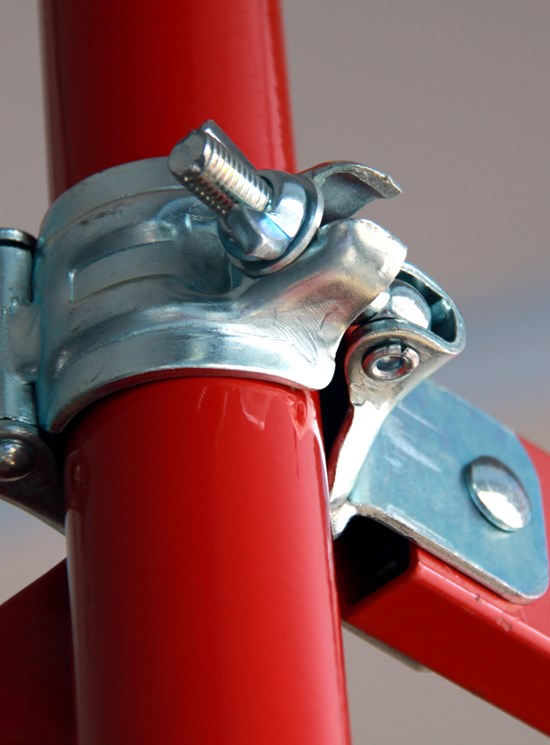

Ganchos de anclaje rápido regulable a pared en aluminio (Para colocar cada 4 metros)

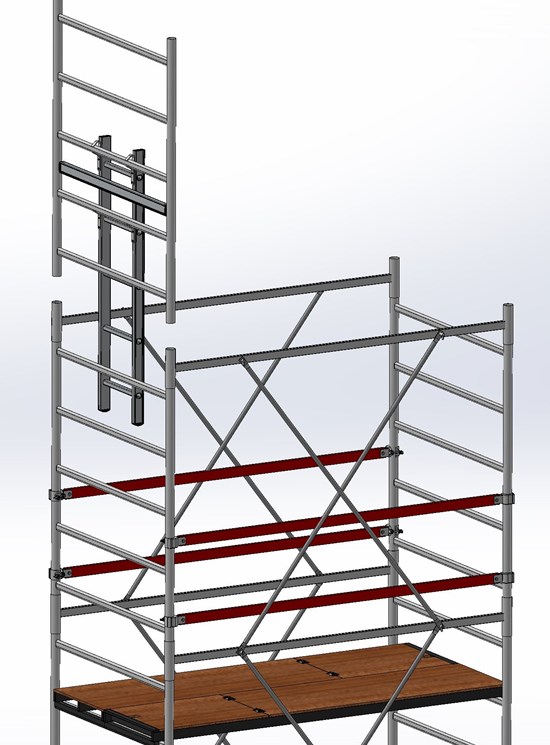

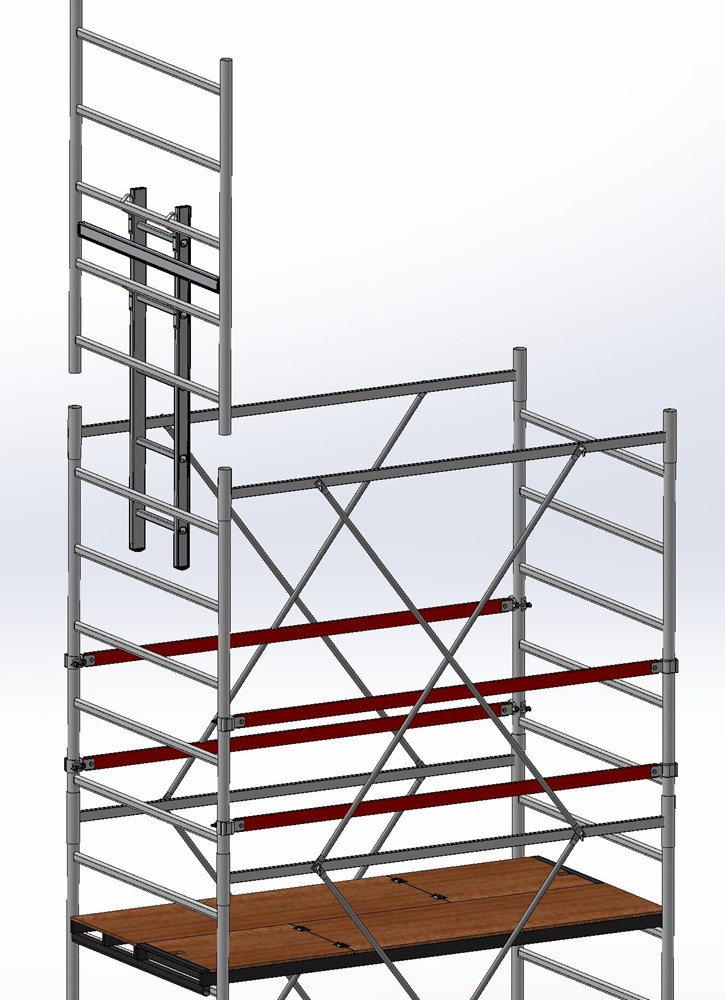

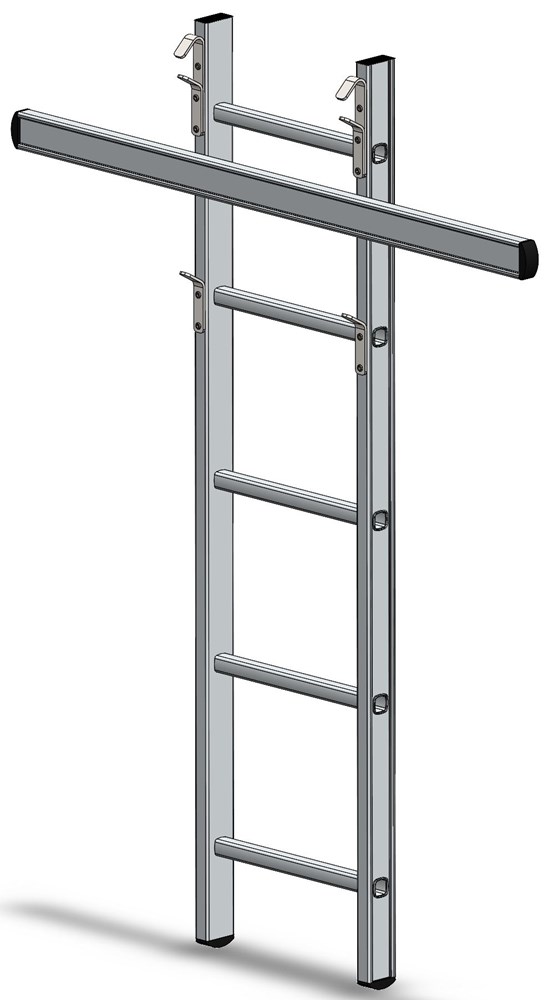

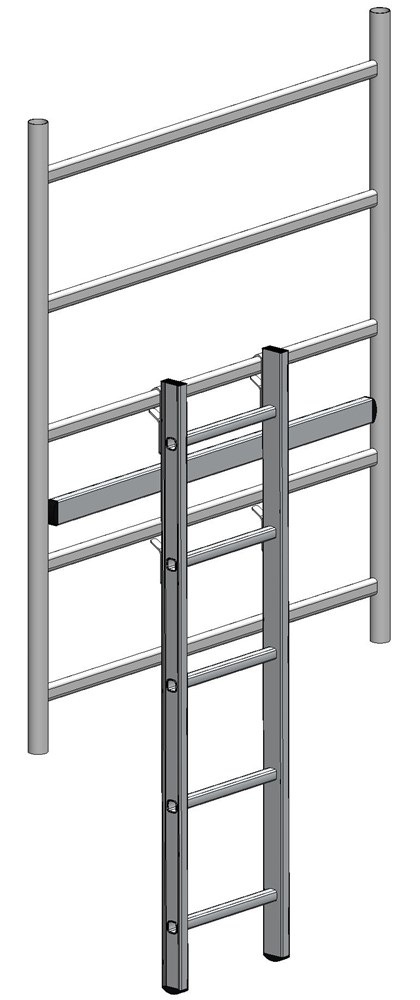

NUEVO SERVOSYSTEM

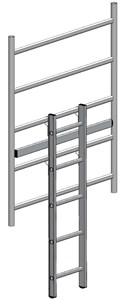

Es un accesorio que permite el montaje seguro de los marcos según EN1004.2.
El operario lo utiliza como "percha" montando el marco sin riesgo y sin necesidad de subir los peldaños de abajo (cada Kg 2,7).
Recomendado para las siguientes alturas de suelo: 3,51-5,01-5,61 m y todas las alturas superiores a 6,51 m.

ALTURAS DE TRABAJO

Altura a la plataforma m	Altura total m	Altura de trabajo m
0,81	1,90	2,81
1,11	2,11	3,11
1,41	2,80	3,41
1,71	2,80	3,71
2,01	3,40	4,01
2,31	3,40	4,31
2,61	3,70	4,61
2,91	4,30	4,91
3,21	4,30	5,21
3,51	4,90	5,51
3,81	4,90	5,81
4,11	5,20	6,11
4,41	5,80	6,41
4,71	5,80	6,71
5,01	6,40	7,01
5,31	6,40	7,31
5,61	6,70	7,61
5,91	7,30	7,91
6,21	7,30	8,21
6,51	7,90	8,51
6,81	7,90	8,81
7,11	8,20	9,11
7,41	8,80	9,41
7,71	8,80	9,71
8,01	9,40	10,01
8,31	9,40	10,31
8,61	9,70	10,61
8,91	10,30	10,91
9,21	10,30	11,21
9,51	10,90	11,51
9,81	10,90	11,81
10,11	11,20	12,11
10,41	11,80	12,41
10,71	11,80	12,71
11,01	12,40	13,01
11,31	12,40	13,31
11,61	12,70	13,61
11,91	13,30	13,91
12,21	13,30	14,21
12,51	13,90	14,51
12,81	13,90*	14,81

Destacar en negrita las alturas más asequibles en cuanto a precio.
* Altura máxima autolimitada a 13,90 m.

En andamios Eurotech conformes a las normas europeas EN1004-1-2, las plataformas de paso se pueden utilizar sin rodapiés. El anclaje no es obligatorio.
A más de 12,00 m de la plataforma de trabajo, el andamio cumple únicamente con la normativa local: en este caso, el anclaje es obligatorio y se deben aplicar las normas locales.
