Escaleras escamoteables: qué son, tipos, partes y normativa

¿Qué son las escaleras escamoteables?

Las escaleras de altillo son escaleras diseñadas para estar permanentemente fijadas por su parte superior mediante un sistema deslizante o pivotante que permita izar o descender la escalera hasta un nivel inferior para permitir el acceso.

Tipos de escaleras escamoteables

Las escaleras de altillo pueden ser:

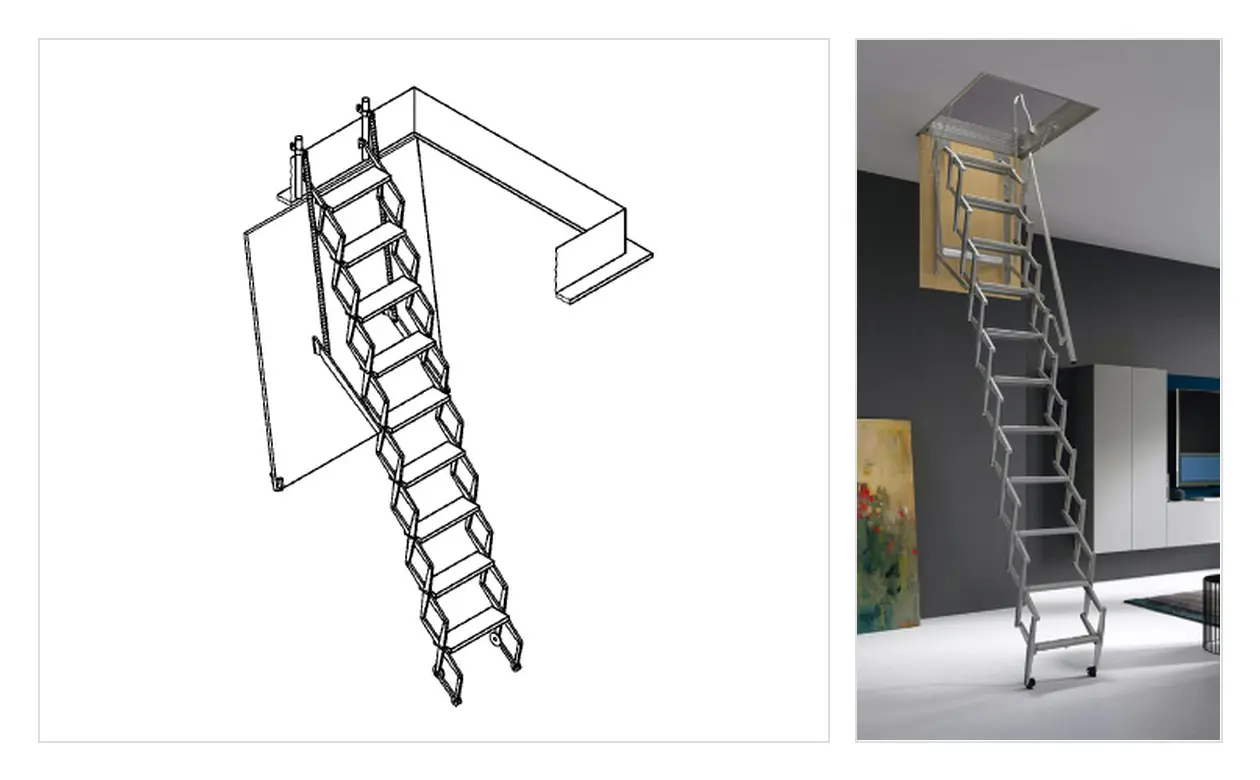

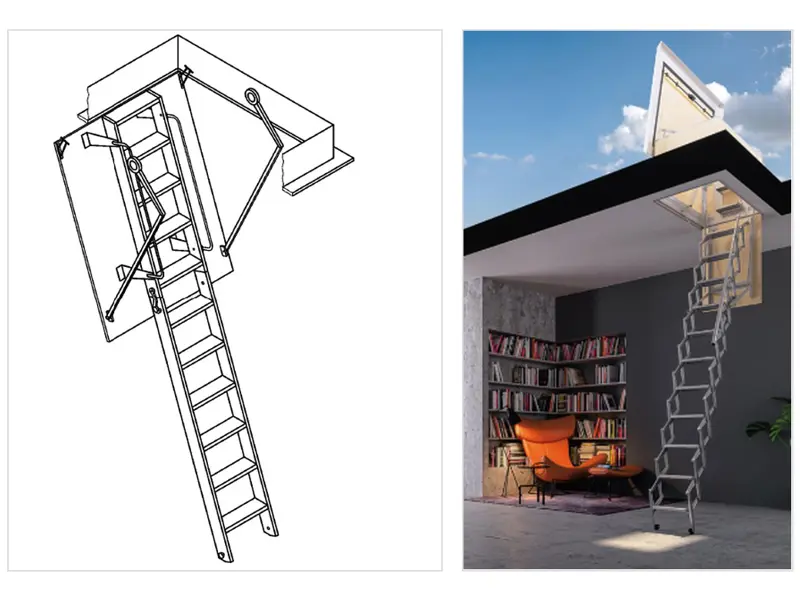

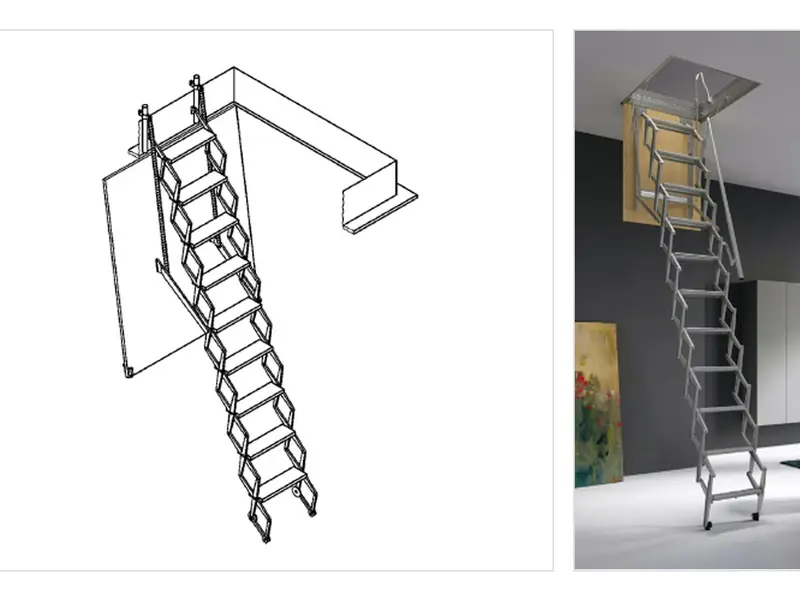

Tipo acordeón o concertina.

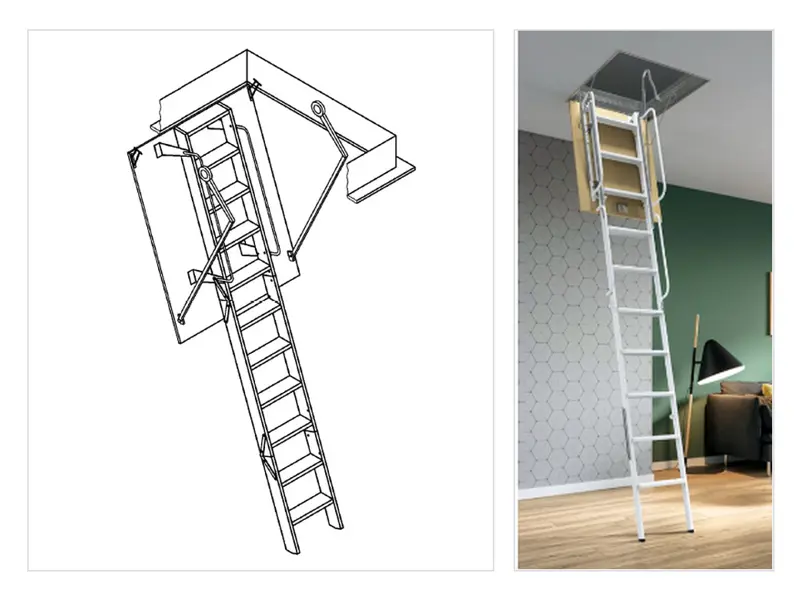

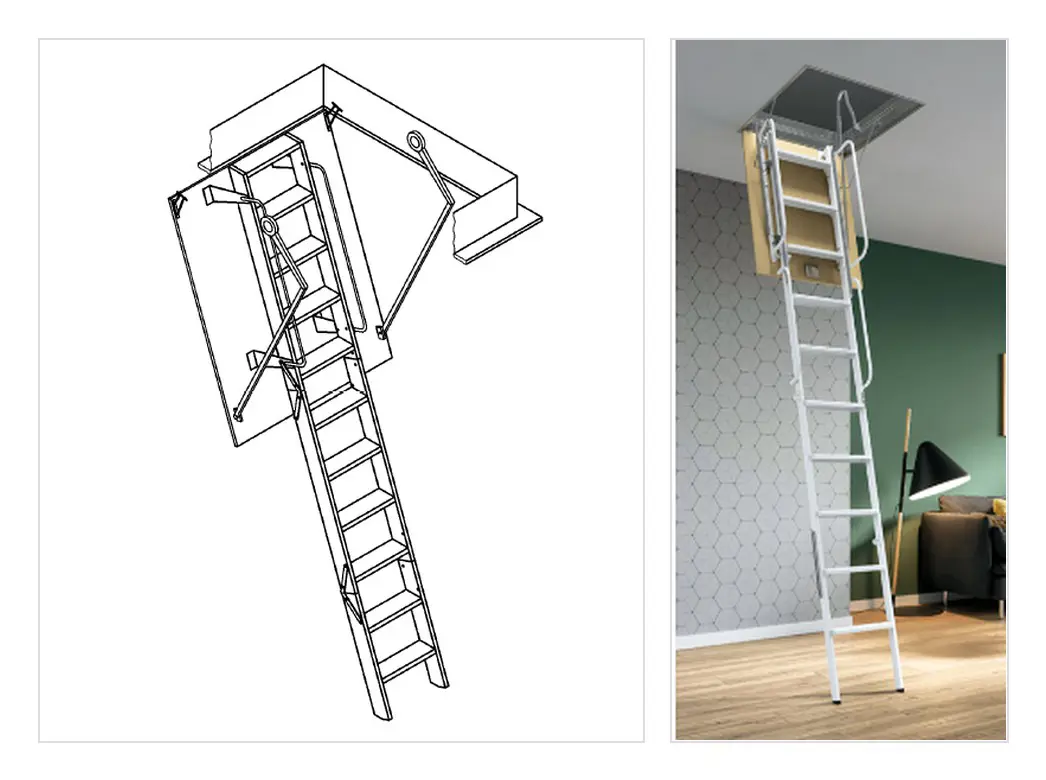

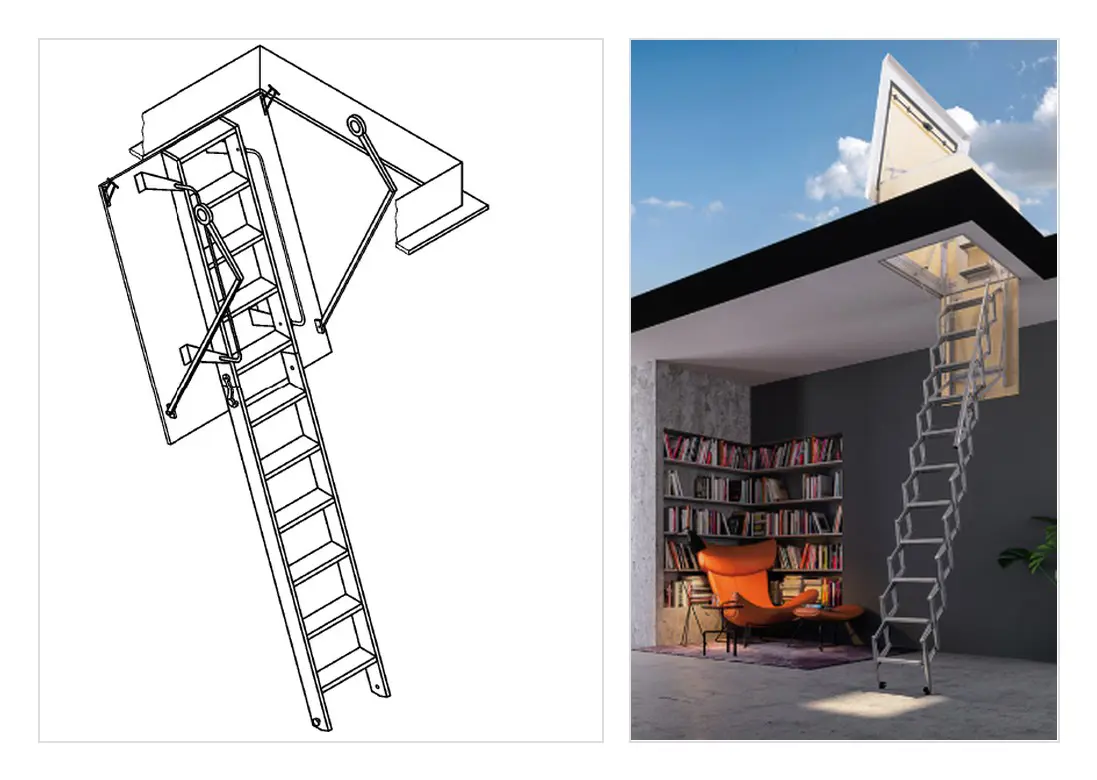

Tipo pivotante o plegable de tramos.

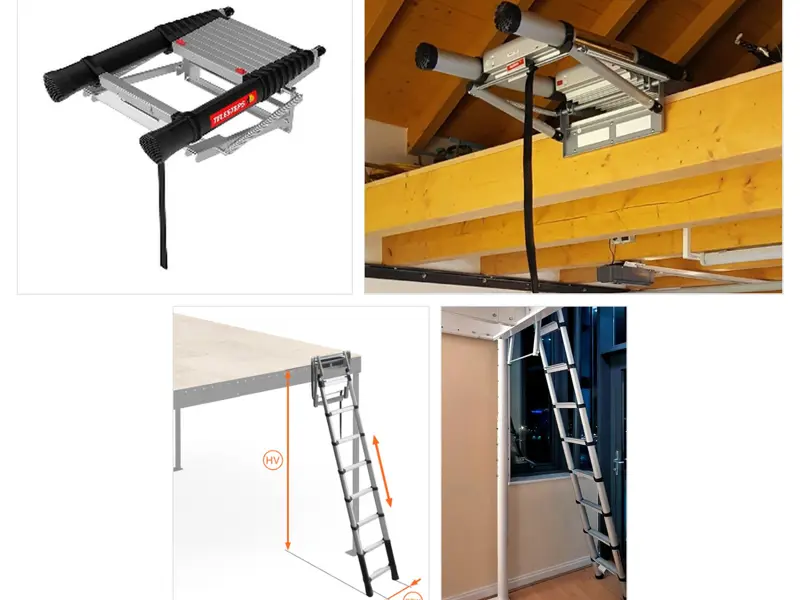

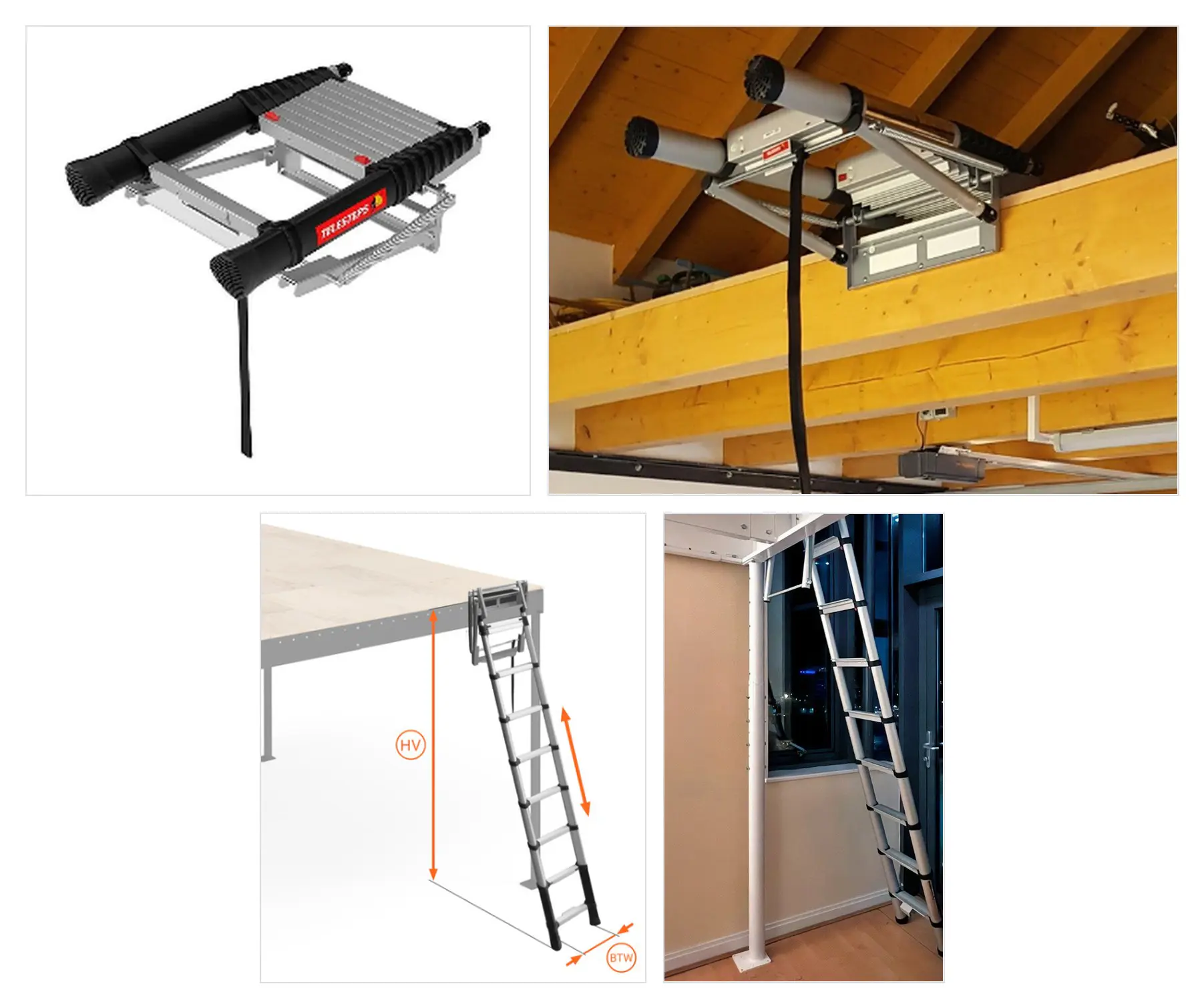

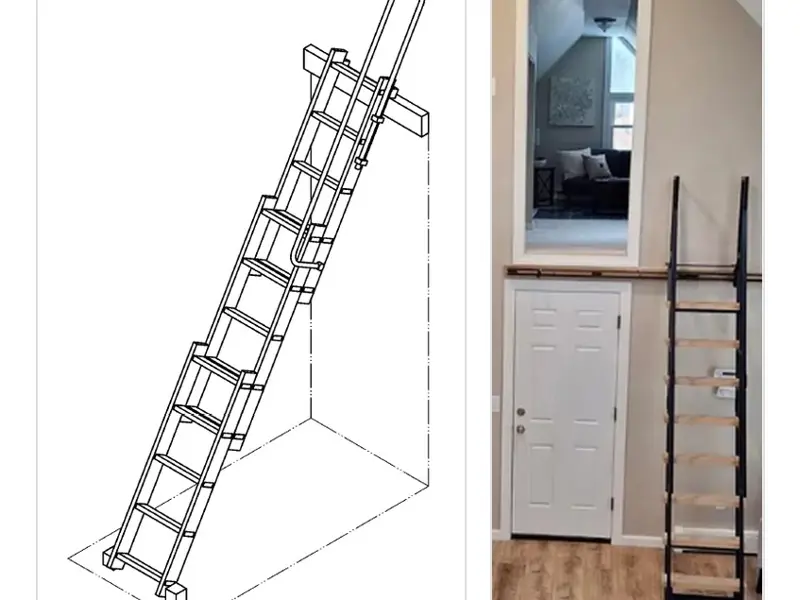

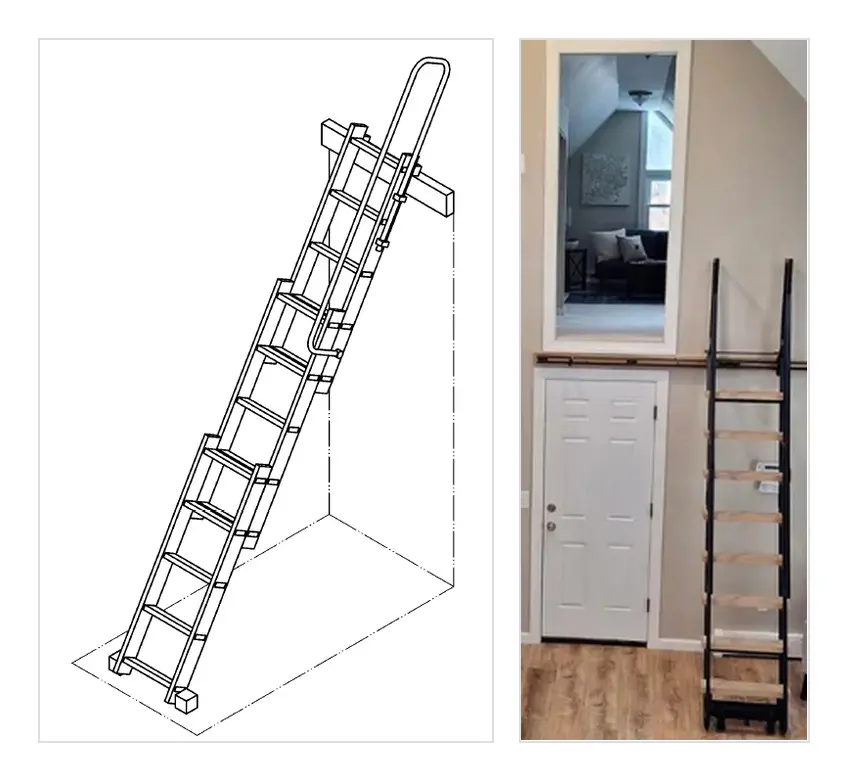

Escalera de altillo deslizante con un soporte de subida deslizante.

Escalera de altillo deslizante de empuje.

Deslizante de tiro.

Partes de una escalera escamoteable

La escalera escamoteable, por definición, se constituye de estas partes:

• Montante: es la parte lateral donde los peldaños o escalones están fijados.
• Peldaño: es el soporte del pie en la subida. Debe tener una superficie plana con una profundidad mínima de 20 mm.
• Escalón: es el soporte del pie en la subida y debe tener una superficie plana igual o superior a 80 mm.
• Trampilla: es la puerta que da acceso al altillo o nivel superior; puede ser puerta o tapa de acceso.
• Pasamanos o barandilla: es una barra de sostén fijada en la escalera o en el altillo para ofrecer al usuario un soporte cuando asciende o desciende.
• Bisagra: es el elemento de unión entre la escalera y la trampilla, o entre la escalera y el nivel superior.
• Bisagra de montante: es un elemento de conexión entre las partes de la escalera de altillo si es plegable.
• Dispositivo de bloqueo: es un mecanismo que previene deslizamientos y plegados de la escalera no intencionados.

Carga máxima y uso

La carga máxima permitida total es de 150 kg. Están diseñadas para ser usadas por una sola persona al mismo tiempo.

Normativa: EN14975:2006+A1:2010

Este tipo de escaleras de altillo se ensayan a temperaturas entre 15 °C y 25 °C según la norma europea EN14975:2006+A1:2010.

Deben fabricarse siguiendo las normas europeas y superar los ensayos de:

• Carga estática con 1000 N en los montantes y 2600 N en los peldaños o escalones.
• Ensayo de fatiga.
• Ensayo de torsión de peldaños o escalones.
• Ensayo de resistencia del pasamanos o barandilla.
• Ensayo de topes de la escalera.
• Ensayo de flexión de peldaños o escalones.

Estas escaleras pueden ir provistas de 2 ruedas de apoyo al suelo.

Medidas normativas

La norma también define las medidas más habituales para fabricar las escaleras de altillo, siendo el ángulo de ascenso α entre 60º y 80º para escaleras de peldaños y 60º y 75º para escaleras de escalones.

Materiales

Estas escaleras se fabrican en madera y en metal, y la norma indica que deben estar tratadas y protegidas contra la corrosión; las partes de madera deben tener superficies pulidas.

Marcado obligatorio

La escalera de altillo debe estar marcada claramente y de forma duradera con la siguiente información:

• Nombre del fabricante o distribuidor, o marca de fábrica.
• Año y mes de fabricación o número de serie.
• Ángulo de inclinación si es un modelo fuera de diseños reglados en la norma.
• Carga máxima estática permitida.
• Número y fecha de la norma europea que cumple la escalera de altillo.
• Ejemplo: EN14975:2006+A1:2010.

La escalera debe suministrarse con instrucciones claras de instalación para permitir un montaje y uso seguro.

Aislamiento térmico

Las escaleras escamoteables de altillo pueden certificar su nivel de aislamiento térmico, garantizando un nivel de transmitancia térmica acorde a las necesidades del cliente; para ello se suministran con aislantes térmicos.

Uso doméstico frente a uso profesional

En este tipo de escaleras, la norma europea NO prevé un uso diferente del doméstico. Por ello, en el ámbito profesional se debe optar por otros medios de acceso más confortables y seguros, escogiendo estos modelos solo cuando el espacio o el uso lo justifiquen.

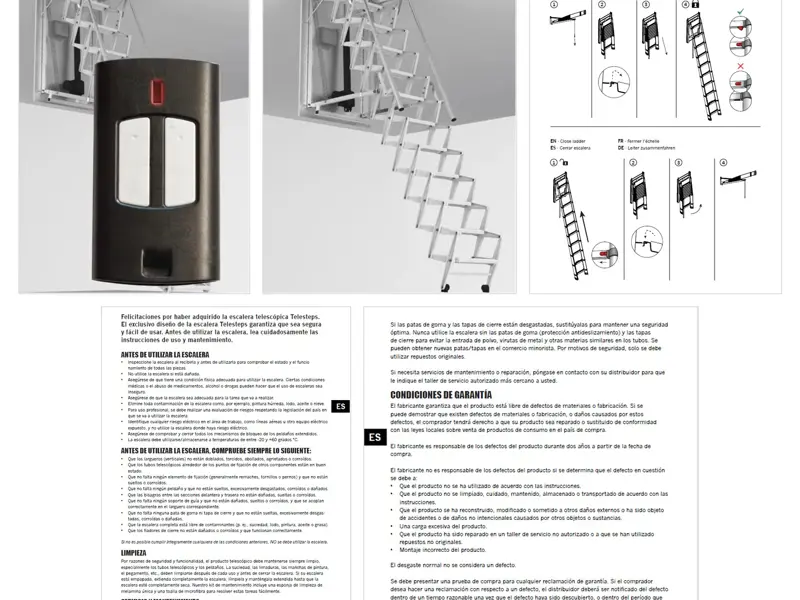

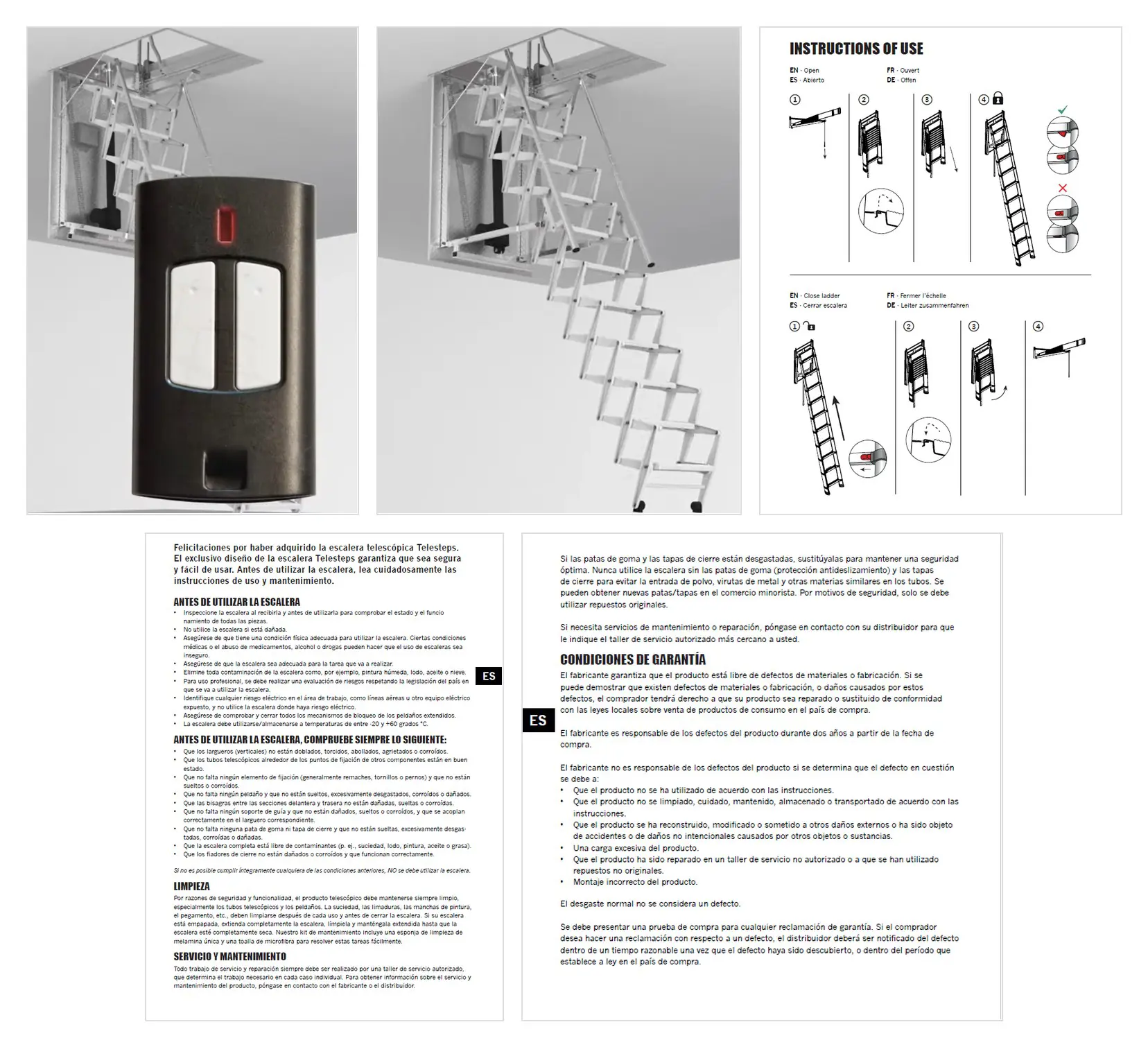

Escaleras escamoteables con motor

Existen modelos de escaleras escamoteables con motor para permitir abrir y cerrar la escalera de manera automática y no manual.

El mando a distancia suministrado con la escalera permite la apertura y el cierre en pocos segundos y sin ningún esfuerzo, gracias a un motor eléctrico y a la centralita electrónica de control.
